实验五 工频交流耐压试验

交流50hz正弦波工频耐压试验步骤

1.首先，准备好耐压试验设备。

First, prepare the withstand voltage test equipment.

2.然后，接通设备电源，使其预热。

Then, turn on the power of the equipment and let it warm

up.

3.接着，连接测试设备的输入端和输出端。

Next, connect the input and output terminals of the test

equipment.

4.然后，调节电流和电压的参数，使其符合测试要求。

Then, adjust the parameters of current and voltage to

meet the testing requirements.

5.接着，将待测设备连接到测试设备的输出端。 Next, connect the device under test to the output

terminal of the test equipment.

6.然后，设置工频50Hz的正弦波信号。

Then, set the sine wave signal of 50Hz frequency.

7.接着，逐步增加电压，直至达到预定的测试电压。

Next, gradually increase the voltage until the

predetermined test voltage is reached.

8.然后，保持电压稳定，持续一段时间进行耐压试验。

Then, keep the voltage stable and continue the withstand

voltage test for a period of time.

9.接着，监测设备是否有异常现象，如漏电、跳闸等。

Next, monitor for any abnormal phenomena in the device,

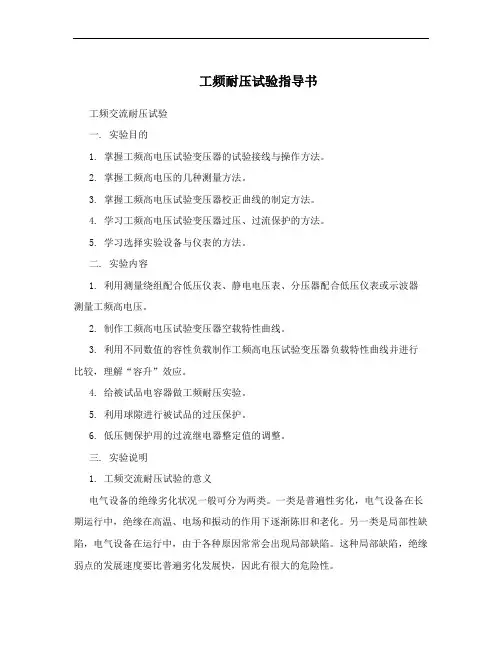

工频耐压试验指导书

工频交流耐压试验

一. 实验目的

1. 掌握工频高电压试验变压器的试验接线与操作方法。

2. 掌握工频高电压的几种测量方法。

3. 掌握工频高电压试验变压器校正曲线的制定方法。

4. 学习工频高电压试验变压器过压、过流保护的方法。

5. 学习选择实验设备与仪表的方法。

二. 实验内容

1. 利用测量绕组配合低压仪表、静电电压表、分压器配合低压仪表或示波器测量工频高电压。

2. 制作工频高电压试验变压器空载特性曲线。

3. 利用不同数值的容性负载制作工频高电压试验变压器负载特性曲线并进行比较，理解“容升”效应。

4. 给被试品电容器做工频耐压实验。

5. 利用球隙进行被试品的过压保护。

6. 低压侧保护用的过流继电器整定值的调整。

三. 实验说明

1. 工频交流耐压试验的意义

电气设备的绝缘劣化状况一般可分为两类。一类是普遍性劣化，电气设备在长期运行中，绝缘在高温、电场和振动的作用下逐渐陈旧和老化。另一类是局部性缺陷，电气设备在运行中，由于各种原因常常会出现局部缺陷。这种局部缺陷，绝缘弱点的发展速度要比普遍劣化发展快，因此有很大的危险性。

工频交流耐压试验是鉴定电气设备绝缘状况的最有效和最直接的方法，它可以判断电气设备能否继续运行，同时也是避免发生绝缘故障的一种重要手段。

2. 工频交流耐压试验的特点

交流耐压试验的电压波形、频率以及在被试品绝缘内的电压分布，均与实际运行情况相符，但所施加的试验电压却远比运行电压高。由此可见，它是在比运行状态更为严酷的条件下对设备的绝缘水平进行检验，因此能有效地查出普遍性劣化和局部性缺陷两类缺陷，尤其是对局部性缺陷，检查效果更为突出。但对不良绝缘而言，它在某种程度上是一种破坏性试验，因此交流耐压试验应在被试品绝缘电阻、吸收比、泄漏电流测量、介质损耗测量等试验项目均合格之后进行。如在上述试验中已查明绝缘有缺陷，则应设法消除，并重新试验合格后才能进行交流耐压试验，这样就可避免被试设备在进行交流耐压时造成不应有的绝缘击穿，缩短检修时间，延长设备使用寿命。

浅析电气设备工频交流耐压试验

单 位：××××××××发电公司

专 业：电气专业

作 者：××

浅析电气设备工频交流耐压试验

摘要：工频交流耐压试验是鉴定电气设备绝缘强度最直接的方法，它对于判断电气设备能否投入运行具有决定性的意义，也是保证设备绝缘水平、避免发生绝缘事故的重要手段。

文章介绍了工频交流耐压试验的原理、试验电压的测量方法以及试验前后的注意事项等，对比交流耐压测试与直流耐压测试优缺点，并对试验过程中可能发生的问题和实验结果进行了具体分析。

关键词：工频交流耐压；注意事项；测量方法；优缺点；试验分析

1、引言：

在××××电厂电气检修队高压班实习期间，我参与了该厂#6机组电气部分检修工作，学习到了很多电气试验知识，在工作中我对工频交流耐压试验产生了浓厚兴趣。本文主要是谈我对工频交流耐压试验的认识与掌握情况。绝缘预防性试验中，绝缘电阻、泄露电流、直流耐压以及介质损耗因数等试验方法，虽然能发现许多绝缘缺陷，但还有不足之处。对于直流试验来说，虽然可以通过测定绝缘电阻和泄露电流来分析绝缘状况，而且直流耐压的电压高于设备额定电压的若干倍，便于发现绝缘的局部缺陷。但是，对于分层介质或内部存在缺陷的介质，直流时的电压分布与交流时的电压分布是不同的，直流电压作用下，电压分布与电阻成正比关系，而运行中设备是承受交流电压，它的电压分布与其电容量成反比，或者说与介电系数ε成反比。对于介质损耗因数试验，虽然是交流电压，而且能够根据有关损耗的大小来分析绝缘状况，但往往由于试验电压低于被试品的工作电压，不能对绝缘进行耐电强度的考核。因此上述试验对于保证设备安全运行是不够的，为了进一步发现设备缺陷，检查设备绝缘水平和确定设备能否投入运行，有必要对设备进行带有破坏性的交流耐压试验。

2、工频交流耐压试验的定义 工频交流耐压试验（withstand test of power frequency alternating

工频交流耐压试验

一、试验的目的和意义

工频交流耐压试验就是用超过被试品额定电压一定倍数的工频交流高电压，来代替大气过电压和内部过电压，按规定对被试设备的绝缘体作用一定的时间。该试验是考验被试设备的绝缘能否承受各种过电压的有效方法，可以充分反映电气设备在工频交流电压下运行时的实际情况，故能真实有效地发现被试设备的绝缘缺陷。

二、试验须注意事项

交流耐压试验对于固定有机绝缘来说属于破坏性试验，它会使原来存在的绝缘弱点进一步发展，使绝缘强度逐渐降低，形成绝缘内部劣化的累积效应。因此，在进行交流耐压试验前，必须对被试设备先进行绝缘电阻、吸收比、泄漏电流、介质损失角等项目的试验。试验结果正常，方能进行交流耐压试验；若发现设备绝缘状况不良，必须先进行处理后再做耐压试验，避免造成不应有的绝缘击穿。同时必须正确地选择试验电压和耐压时间。

三、试验原理

1、试验变压器耐压试验

如上图，试验回路中的熔断器、电磁开关和过流继电器，用来保证在试验回路发生短路或被试设备发生击穿时能迅速可靠地切断电源；电压互感器用来测量被试设备上的电压；毫安表和电压表用来测量或监视试验过程中的电流和电压。

2、串联谐振耐压试验

对变压器、交联电缆等电容量较大的被试设备进行交流耐压试验需要大容量的试验设备，这时可采用上图所示的串联谐振试验装置，它能以较小的电源容量试验较大电容、较高试验电压的设备。

四、试验方法

1、有绕组的被试设备进行耐压试验时，应将被试绕组自身的两端短接，非被试绕组也应短接并与外壳连接后接地。

2、试验时升压必须从零开始，切不可冲击合闸。升压速度在75%试验电压以前可以随意，自75%试验电压开始，应以每秒2%的试验电压均匀升压。加至试验电压后，如无特殊说明持续时间为1min。耐压试验后，迅速均匀降压到零，然后切断电源。

五、试验参数

1、试验电压

根据被试设备的额定电压和相关技术标准确定试验电压。根据试验电压选用试验变压器，试验变压器高压侧额定电压应大于被试设备的试验电压；低压侧额定电压应和现场电源电压相符。
