中波广播天调网络的主要工作原理与调试方法探讨

中波广播天馈线匹配网络调整初探摘要中波广播的发射天线高且远离机房要通过一条长长的馈线来联接机器与天线同时传送功率，因为通常情况下天线的输入阻抗与馈线的特性阻抗不同，所以为了使天线的输人阻抗与馈线的特性阻抗相匹配，并使反射波最小，同时馈线上的驻波比也降低，使发射的效果和安全性提高，就需要在天线的输入端与馈线之间接匹配网络使阻抗匹配，设计后的匹配网络根据实际情况需要进行调整，而且中波广播发射机的天线阻抗随气候、环境等因素变化，会造成匹配网络失配，直接影响发射机输出的高频功率最大的无失真的输送到天线上。

本文就如何对天馈线匹配的调整进行初步探讨关键词匹配网络；输入阻抗；特性阻抗0引言我台的中波广播全固态发射机的输出功率由四块调制功放的输出经功率合成得到。

采用的是上海明珠厂生产的发射机，只有当发射机所接的负载为纯电阻并且等于所要求的特性阻抗时，功放板里面的场效应管才工作在接近理想开关状态，同时加在场效应管上的电压、电流相位差接近900，因此场效应管的功耗很小，整机效率高。

为了实现这个高效率就要用到匹配网络。

匹配网络的作用是使铁塔的输入阻抗Rin+jXin和馈线的特性阻抗W匹配。

匹配网络可以用Γ形、T形或π形等四端网络。

本文从我台实际出发对天馈线匹配的常用调整方法可以之一的阻抗测量法进行分析研究，该方法是用高频电桥和阻抗矢量测试仪等测试仪器，通过这些仪器测出天线的阻抗，然后针对测量的数据进行设计、制作，并用这些仪器把调配后的阻抗调到所需要的最佳值。

另外一种方法是馈线电压图行波系数调整法。

该方法是在没有电桥的发射台调整明线馈线时经常使用的方法。

其基本原理是：用自制的行波表沿线测出发射馈线上的波形，由窗口在馈线电压图中的位置，分析出调配后的等效阻抗偏离波阻抗的定性情况，然后根据网络元件变化对等效阻抗的影响，调整相应的单元。

达标的依据是行波系数高于要求值的下限。

这种方法适用于明线式馈线。

本文主要从阻抗测量调整法来分析。

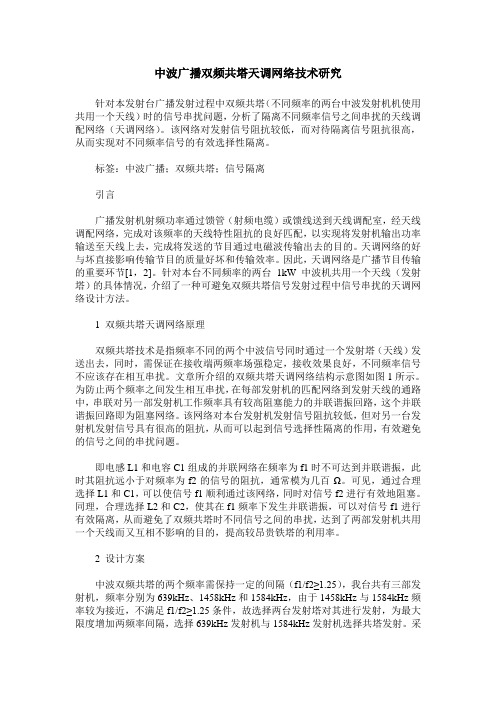

中波广播双频共塔天调网络技术研究针对本发射台广播发射过程中双频共塔（不同频率的两台中波发射机机使用共用一个天线）时的信号串扰问题，分析了隔离不同频率信号之间串扰的天线调配网络（天调网络）。

该网络对发射信号阻抗较低，而对待隔离信号阻抗很高，从而实现对不同频率信号的有效选择性隔离。

标签：中波广播；双频共塔；信号隔离引言广播发射机射频功率通过馈管（射频电缆）或馈线送到天线调配室，经天线调配网络，完成对该频率的天线特性阻抗的良好匹配，以实现将发射机输出功率输送至天线上去，完成将发送的节目通过电磁波传输出去的目的。

天调网络的好与坏直接影响传输节目的质量好坏和传输效率。

因此，天调网络是广播节目传输的重要环节[1，2]。

针对本台不同频率的两台1kW中波机共用一个天线（发射塔）的具体情况，介绍了一种可避免双频共塔信号发射过程中信号串扰的天调网络设计方法。

1 双频共塔天调网络原理双频共塔技术是指频率不同的两个中波信号同时通过一个发射塔（天线）发送出去，同时，需保证在接收端两频率场强稳定，接收效果良好，不同频率信号不应该存在相互串扰。

文章所介绍的双频共塔天调网络结构示意图如图1所示。

为防止两个频率之间发生相互串扰，在每部发射机的匹配网络到发射天线的通路中，串联对另一部发射机工作频率具有较高阻塞能力的并联谐振回路，这个并联谐振回路即为阻塞网络。

该网络对本台发射机发射信号阻抗较低，但对另一台发射机发射信号具有很高的阻抗，从而可以起到信号选择性隔离的作用，有效避免的信号之间的串扰问题。

即电感L1和电容C1组成的并联网络在频率为f1时不可达到并联谐振，此时其阻抗远小于对频率为f2的信号的阻抗，通常模为几百Ω。

可见，通过合理选择L1和C1，可以使信号f1顺利通过该网络，同时对信号f2进行有效地阻塞。

同理，合理选择L2和C2，使其在f1频率下发生并联谐振，可以对信号f1进行有效隔离，从而避免了双频共塔时不同信号之间的串扰，达到了两部发射机共用一个天线而又互相不影响的目的，提高较昂贵铁塔的利用率。

关于全固态中波发射机天调网络运用的探讨王兵马戈摘要：天调网络在中波广播发射系统中占有非常特殊而且十分重要的位置。

目前使用的发射机都是全固态甚至是数字调制发射机，其在功能、指标、稳定性等方面都有显著提高和改善。

此时，若是天调网络不能与之很好地匹配，就不会有理想的播出及收听效果。

本文结合我台的实际情况介绍一下中波天调网络设计的基本原理以及天调网络调整注意事项、天馈线系统的维护事项等内容。

关键词：中波发射机；天调网络设计原理；调试；维护一、天调网络的设计（一）天调网络的设计原则天调网络是介于馈线（或者是收听效果更好的馈管）及天线之间的一种调配装置，通过这个网络，天、馈线（管）之间能够实现阻抗匹配，以达到最大功率输出，同时对于邻近频率通过天线回馈造成的干扰加以衰减，从而使发射机正常播出。

所以，一个好的天调网路应具备高稳定性、可靠性及耐用性；具有良好的匹配状态，驻波比小于1.1；良好的抗干扰性；可靠的防雷措施；通带特性好，损耗＜0.5dB；频率特性好，带宽≥50kHz等。

（二）天调网络的基本组成1.匹配网络。

天调网络的物理结构一般由匹配网络、阻塞网络以及避雷系统等组成。

其中，匹配网络的作用是使铁塔的输入阻抗R+jX和馈线（管）的特性阻抗Z匹配，减少发射波，降低馈线上的驻波比，提高效率及安全，并保证其具有良好的通带特性。

匹配网络中通常包含了电感与电容，是一种四端网络，在一般情况下，分为T型、∏型、r型，倒r型等几种。

各个发射台根据本台的实际情况选择，倒r型因其成本低，易调整等优点被普遍应用。

2.网络阻塞。

在对中波广播发射机天调网络进行设计时，需要在满足阻抗匹配的基础上，采取措施避免本台邻近频率倒送的问题。

发射天线本身作为一个能够接收天线信号的载体，在工作过程中会接收到较高水平的电压，因此会产生倒送现象，带来波形的变化，让子管功率过大。

对于全固态发射机而言，由于场效应管工作在开关状态，内阻低，当发生倒送时也会产生杂频和串音。

832023年5月下 第10期 总第406期工艺设计改造及检测检修China Science & Technology Overview0 引言随着科学技术的进步，中波广播技术已在全球的广播行业中得到普遍运用，而中波广播技术所采用的硬件设备基本上是全固态中波发射机。

可以说，全固态中波发射机的发明与应用是中波发射技术实现重大进步的里程碑。

相对于传统的中波发射机，全固态中波发射机具有运维成本低、工作效率高、能耗低且性能优、安全可靠、绿色环保等诸多优势，能够保障中波广播发射系统更为稳健、持续、有效的运营。

但是，全固态中波发射机也有其自身的局限性，主要体现在该设备采用的是MOSFET 管（即金属—氧化物半导体场效应晶体管），该晶体管不仅耐压性较低，而且抗干扰性能差，会在运行过程中影响全固态中波发射机天调网络的工作性能，从而造成一定的风险隐患[1]。

因此，如何能够最大程度上消除这些风险隐患，保障全固态中波发射机天调网络持续稳健、安全有效地运营是当前研究领域迫切需要解决的难题。

而本文的最终宗旨就是促使全固态中波发射机与天调网络能够更好地协调应用，达到效用最大化。

1 全固态中波发射机天调网络的定义及工作原理1.1全固态中波发射机天调网络的功能界定全固态中波发射机是一种技术含量较高的发射技术。

而天调网络则是一种网络系统，作用于发射机的发射天线输入端和输出馈线。

天调网络通过调整运行参数可以使线输入端和输出馈线之间的阻抗更加匹配，同时起到补偿发射天线电抗的目的，最终使得全固态中波发射机能够安全、稳健、高效地工作。

综上，保障全固态中波发射机稳健运营的前提就是确保天调网络处于一个持续稳定、可靠的工作状态，而且天调网络具备防雷、防干扰性，保持一个较好的频率特性，即损耗要小于0.5dB、驻波必须小于1.1。

由此可见，所谓全固态中波发射机天调网络，就是连接发射机发射天线输入端与输出馈线之间的一种高性能网络，实际上就是“一种信号接收状况良好的设备”。

中波发射机天调网络的原理分析及调整方法研究发布时间：2022-09-01T07:30:45.532Z 来源：《中国科技信息》2022年9期作者：杨建伟[导读] 在科学技术不断发展的过程中，中波发射机也在不断更新，各种功能也越来越完善。

杨建伟西藏自治区广播电视局亚东中波转播台（西藏亚东857600） Yang Janwei Tibet Autonomous Region Radio and Television Bureau Yadong Medium Wave Broadcasting Station (xizang yadong 857600) 【摘要】：在科学技术不断发展的过程中，中波发射机也在不断更新，各种功能也越来越完善。

目前，中波广播发射机为电视播出过程中的主要发射机，维护资金成本低、能源消耗低，能够使工作人员工作量得到降低。

所以，本文分析了中波发射机天调网络的原理和调整方法，以供参考。

【Abstract】: In the process of continuous development of science and technology, medium wave transmitters are also constantly updated, and various functions are becoming more and more perfect. At present, the medium wave broadcast transmitter is the main transmitter in the process of TV broadcasting, with low maintenance capital cost and low energy consumption, which can reduce the workload of the staff. Therefore, this paper analyzes the principle and adjustment method of the medium wave transmitter antenna adjustment network for reference.【关键词】：中波发射机；天调网络；调整方法；【Key words】: medium wave transmitter；Tune Network；Adjustment method；中波发射极的主要优势就是质量指标好、运转稳定、运行效率高，在广播电视行业中被广泛使用。

浅析中波发射机天调网络组成及调整作者：文强来源：《中国新技术新产品》2011年第18期摘要：随着电子技术的迅猛发展，中波广播发射机得以广泛应用。

要使广播高质量、低停播、满功率、满调幅播出，其天调网络的调配至关重要。

本文主要探讨了中波发射机天调网络的组成，并深入地研究了天调网络的调整方法。

关键词：中波；发射机；天调网络；组成；调整中图分类号：TN822+.2文献标识码：A中波广播发射机以其质量指标好、整机效率高、工作稳定可靠等优点，被广泛应用，但对工作环境要求较高。

与电子管发射机相比，对天调系统中调配网络的要求更加严格。

雷电、风沙及邻近频率电波一旦窜到发射机功放级，使场效应管栅极的幅度达到(2-3)V以上，就有可能损坏功放盒中的场效应管，使输出功率下降，甚至造成停播。

因此，天馈匹配网络除采取多重措施解决防雷问题外，一般还采用窄带的二阶带通滤波器匹配网络，一方面进行阻抗匹配，另一方面可对各种杂波串扰起到良好的陷波、阻隔作用。

1天调网络的组成天调网络是由匹配网络、阻塞网络、避雷系统等组成。

(电路原理图如图1所示)图1 天调网络电路原理1.1 匹配网络匹配网络的作用是天线的输入阻抗和馈线的特性阻抗相匹配，匹配网络大多由电感、电容组成，一般有T型、n型、r型等几种。

以900kHz回路为例，图中C6、L6、C3、L3组成带通滤波器，C6、L6谐振工作频率900kHz。

我台所用馈线阻抗为75欧姆，网络特性阻抗为50欧姆，馈线阻抗大于特性阻抗，因此采了"r"型网络。

为防止谐振回路失谐，在I6电感线圈上设置两个抽头，滑动抽头可调整馈线与天线进行阻抗匹配。

C3、L3是为抵消天线阻抗的虚部部分。

当发射机反射增大时，调节L6使C6、L6谐振在900kHz频率上，再调节L3使天调匹配网络虚部为零，从而降低发射机驻波。

1.2 阻塞网络由于天线的互逆性，天调网络中必须设置阻塞网络。

高大的发射天线本身是一个性能良好的接收天线，当本台其它发射机正常工作时，该天线就会接收到较高的高频电压，倒送到本机功放电路，使激励波形畸变，IR140管子功耗加大。

• 172•阳泉中波台使用的10kW DAM 全固态数字调幅中波发射机，具有完善的驻波比保护电路，在面板上有直观的入射功率、反射功率、天线零位、滤波器零位等重要参数的指示，从事多年发射机维护工作，我们会发现各种原因引起的天馈系统参数的变化，经常导致发射机功率异常、无法开机等情况的发生，本文结合实例，从天调网络存在的邻频干扰和发射机自身输出网络故障入手，介绍发射机天调网络的设计原理及调整方法。

的阻抗Z 很低，把它并接在天调网络并臂上的高阻抗和地之间，和谐振频率同频的高频信号被有效地泄漏到大地。

同时需要注意，在将邻频旁路入地时，要考虑到阻塞本频。

（1）C3、L3在整个网络中成并联谐振，谐振于本频846kHz ，阻抗无穷大，对846kHz 成开路状态，本频信号不入地直接送往天线。

此时可以将并联谐振视为阻塞846kHz 的阻塞网络。

（2）C3、L3并联后再与L4串联构成串联谐振，组成泄漏网络。

谐振于邻频1098kHz ，串联谐振时阻抗最小，该串联谐振网络直接入地，使邻频1098kHz 的高频信号入地，消除邻频干扰。

在实际安装操作中，我们可以利用网络分析仪来设计安装泄漏网络，分为两步，举例说明：第一步：C3、L3并联谐振调整，阻塞本频846kHz。

图2 （a）串联谐振 （b）泄漏网络断开图1中B 、C 点连接，断开D 点，变成图2（a ）所示的串联谐振。

使用网络分析仪，设置中心频率为846kHz ±10kHz ，校准分析仪后连接B 、C 点，测量串联谐振10kW中波广播发射机天调网络的设计与调整方法山西省广播电视局阳泉中波转播台 段震忠图1 846kHz天调网络结构图1 天调网络受邻频干扰，发射机天线零位大我台站负责转播的广播节目，载波频率为846kHz ，发射机输出阻抗为50Ω，馈线特性阻抗为50Ω，附近有1098kHz 的中波天线工作。

图1为846kHz 天调网络结构图。

天调网络是由匹配网络、阻塞泄漏网络、避雷系统等组成。

872023年10月上 第19期 总第415期工艺设计改造及检测检修China Science & Technology Overview0引言中波广播发射机的质量指标良好，且工作稳定可靠，使用比较广泛，对工作环境的要求比较高。

另外，风沙、雷电等影响发射机功放机，会提高场效应管栅极幅度，损坏功放盒中场效应管，降低输出功率。

因此，可以利用多种措施使匹配网络的防雷问题得到解决，还能够利用窄带二阶带通滤波器匹配网络实现匹配阻抗，对杂波串扰具有良好的阻隔作用[1]。

1中波发射机天调网络的概述1.1 中波在对中波发射机分析过程中，首先要对中波的含义进行明确。

中波是一种无线电波，频率设置为2000kHz ～3MHz，频段范围在526.5～1606.5kHz，发射带宽设置为9kHz。

中波传输距离一般是几百公里，本地近距离传输使用无线电广播信号传输比较方便。

1.2 天调网络不同于电子管等传统发射机，全固态中波发射机的维护比较方便，并且效率比较高，利用金属一氧化物半导体场效应晶体管。

天调网络是连接发射天线和发射机输出馈线的网络系统，通过调整网络参数发射天线输入端阻抗匹配，从而补偿发射天线阻抗。

在天调网络中设计针对性的防雷措施，促进全固态中波发射机的运行正常。

在天调网络设计过程中，要求具备高稳定性、可靠性与耐久性的抗干扰性、撇皮状态和防雷技术，频率特性良好，驻波>1.1，损耗>0.5dB，使全固态中波发射机平稳运行在天调网络中。

全固态中波发射机天调网络由匹配网络、预调网络、阻塞网络等构成，在对阻塞网络设计过程中要重视天线的互逆性。

发射机在运行过程中会改变波形变化，对发射机的运行造成影响。

因此，要利用阻塞网络和谐振电路的并联保护双频网络，避免对运行造成干扰。

通过匹配网络设置输出馈线电阻和中波发射机网络，使中波发射机能够正常的运行。

预调网络通过电线低端连接天线阻抗和电感，实现适当电抗的创建，通过预调网络设计匹配网络。

中波广播天调网络工作原理与调试摘要：随着我国各学科领域科学技术地高速发展，电子信息技术得到了显著的提升，如今已被被用于各个领域当中。

中波广播发射机作为当今广播电视播出行业中运用最为广泛的发射机，其在实际运用当中的不足逐步得到了改进与完善，真正实现了中波发射网络系统的优化状态。

本文对中波广播发射机天调网络设计与调试进行总结与分析。

关键词：中波广播发射机；天调网络；设计；调试中波广播发射机在实际的运用当中，具有经济实用、维护较简单等特点，所以人们对其的使用度逐渐提高。

但由于中波广播发射机在实际使用过程中环境的不同，可能存在停止播放或播放质量不达标的情况。

由于广播电视行业在信号转播发射过程中具有“高质量，不间断”的要求，所以要想增强中波广播发射机的稳定性，提高播出质量，就一定要对其相关的天调网络的设计与调试上进行有效的改进与加强。
