机柜安装指南:
安装时用工具插入支脚圆孔中，以方便旋转。
1、将机柜底板翻转，装上滚轮和支脚。
2、安装底座。
3、
4、装门框（注意，前门和后门门框一定不能把上下搞反，也要注意前后的区别。
）
注意：图中划圈部分的螺口应该朝上。
5、安装固定侧门门框用的横条。
注意：如图中画出所示，竖条因该装在紧接着底板镙锚后面。
6、
7、安装加固机柜用的竖条。
注意：顶板的螺口必须和侧面横条上的上方螺口吻合。
6、安装风扇和顶板，调节镙口位置，使风扇和顶板的镙口相吻合,拧紧螺丝。
7、最后安装侧门和前后门。
安装好的机柜图片。

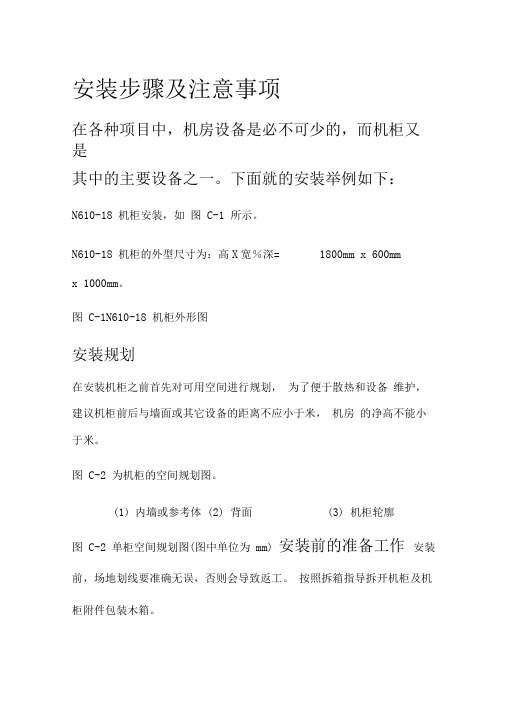

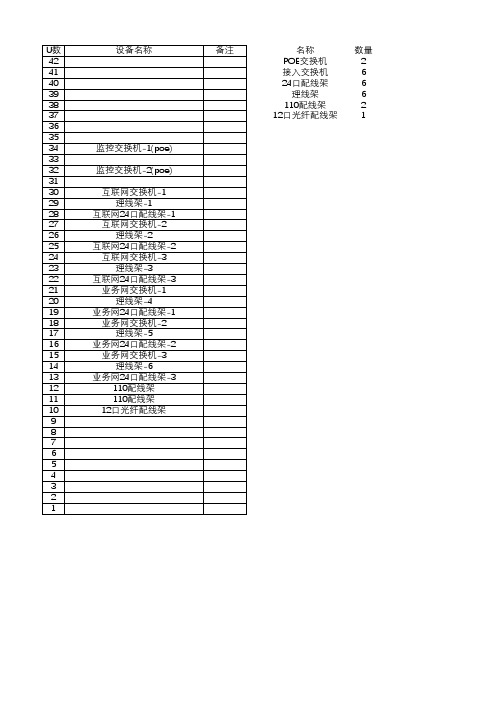

安装步骤及注意事项在各种项目中，机房设备是必不可少的，而机柜又是其中的主要设备之一。
下面就的安装举例如下：N610-18 机柜安装，如图C-1 所示。
N610-18 机柜的外型尺寸为：高X宽％深= 1800mm x 600mmx 1000mm。
图C-1N610-18 机柜外形图安装规划在安装机柜之前首先对可用空间进行规划，为了便于散热和设备维护，建议机柜前后与墙面或其它设备的距离不应小于米，机房的净高不能小于米。
图C-2 为机柜的空间规划图。
(1)内墙或参考体(2) 背面(3) 机柜轮廓图C-2 单柜空间规划图(图中单位为mm) 安装前的准备工作安装前，场地划线要准确无误，否则会导致返工。
按照拆箱指导拆开机柜及机柜附件包装木箱。
安装机柜安装流程如果机柜安装在水泥地面上，机柜固定后，则可以直接进行机柜配件的安装。
安装N610-18 机柜的流程如图C-3 所示。
图C-3 在水泥地面上安装机柜的流程就位将机柜安放到规划好的位置，确定机柜的前后面，并使机柜的地脚对准相应的地脚定位标记。
说明：机柜前后面识别方法：有走线盒的一方为机柜的后面。
机柜水平调整在机柜顶部平面两个相互垂直的方向放置水平尺，检查机柜的水平度。
用扳手旋动地脚上的螺杆调整机柜的高度，使机柜达到水平状态，然后锁紧机柜地脚上的锁紧螺母，使锁紧螺母紧贴在机柜的底平面。
图C-4 所示为机柜地脚锁紧示意图。
(1)机柜下围(2) 机柜锁紧(3) 机柜地脚(4) 压板锁紧框螺母螺母图C-4 地脚锁紧示意图安装机柜配件1.机柜配件安装流程机柜配件安装包括机柜门、机柜铭牌和门接地线的安装，流程如图C-5所示。
图C-5 机柜配件安装流程2.安装前确认已经固定；设备已经在机柜上安装完毕；电缆已经安装完毕。
3.安装机柜门机柜前后门相同，都是由左门和右门组成的双开门结构。
如图C-6 所示。
(1) 机柜(2) 机柜前门(3) 机柜后门图C-6 前后门示意图机柜门可以作为机柜内设备的电磁屏蔽层，保护设备免受电磁干扰。
一体化户外机柜----产品装配规范----目次一.新型室外一体化节能机柜产品简介3二.一体化户外机柜产品介绍41.热交换型：42.紧缩机空调型：43.柜体根本设置装备摆设：4三.柜体装配示意图：5四.一体化户外柜装配：6五.一体化户外柜部件清单：6六.一体化户外机柜装配分化图：71.将底座装配到基座上：.............................................................. .................................................................. .. (7)2.先将装备舱装配到底座上:............................................................... .................................................................. .. (7)2.先将装备舱装配到底座上：.............................................................. .. (7)3.再将电源舱装配到底座上：84.将电池舱装配到底座上,并经由过程柜顶接接件将各舱体紧固在一路：85.最后将顶盖装配到机柜顶上,并用螺丝牢固：9七.交换配电.接地.防雷道理运用10八.蓄电池柜的运用解释11九.监控设置装备摆设12十.电源柜设置装备摆设介绍13十一.装备机柜设置装备摆设介绍14十二.装配布线请求：15十三.免责条目15十四.客户支撑15一.新型室外一体化节能机柜产品简介新型室外一体化节能机柜是一款安然.靠得住.防盗机能较强.噪音低.散热后果好.占用空间小的好产品.此产品还有一特色就是可以知足快速建站,把产品输送到站点,把三个舱体装配完成后,把电源线与预留好端子对接,电源,热交换器,空调,等装备就可以运用,无需现场装配布线.一体化机柜合适在室外情形,如公路边.公园.楼顶.山区.平地装配的机柜,机柜内可装配基站装备.电源装备.蓄电池.温控装备.传输装备及其他配套装备或为以上装备预留装配空间及换热容量,能为内部装备正常运行供给靠得住的机械和情形呵护的机柜.一体化机柜由蓄电池柜.电源柜.装备柜构成,充分运用每个机柜内部可用空间.户外机柜选址时选择通风较好的区域,装配于空旷地带或楼面上,尽量不要装配于居平易近楼道内或居平易近房间内,以免影响通风散热后果,以及装备运行行噪音扰平易近;装配时必须有靠得住的槽钢底座或水泥墩座,远离低凹地带及高粉尘区域,有及格的接地排.一、一体化户外机柜产品介绍1、热交换型：采取热交换器作为散热装备的温控元件,运用表里完整隔离的风道,经由过程互相隔断的热交换器芯传递热量的散热方法.2、紧缩机空调型：制冷单元采取不低于300W 制冷量的紧缩机空调,制冷能效比（EER ）在2.0以上.3、 柜体根本设置装备摆设：一体化机柜的组件.部件.零件.从属装备及其装配接口,都是尺度的.通用的.重要由金属材料制成,采取落地式装配方法的柜体,其内部可装配主装备（BBU)和交.直防雷.传输装备.电源.温控装备及其他配套装备,便利保护,并能为内部装备正常工作供给靠得住的机械和情形呵护的柜体.机柜内部设置4 根装配立柱,用于装配装备和固定层板.装配立柱可以或许前后移动调节.机柜的外部无袒露螺丝,防止经由过程外部装配而形成偷窃;机柜采取同底座构造,并配有统一遮阳罩,以防止柜间漏雨而引起的腐化现象,装备.电源机柜柜门采取对开门方法.二、 柜体装配示意图：热交器热交器空调电池架机柜底座开关电源 电池架交换配电直流配电底部进线PG接头一体化户外柜底视图（左柜电池舱.中柜电源舱.右柜装备舱）三、一体化户外柜装配：➢装配场合依据收集计划的须要,一体化机柜可装配在地面.楼顶.路边.山坡等地区,可切近地面装配,也可架空装配;在装配在洪水多发区域时,需斟酌防洪请求.➢组装方法一体化机柜能同时支撑束装式（束装发货现场吊装）和拼装式（散件发货现场拼装）两种组装方法.➢束装式依据须要,束装式一体化机柜在临盆工场.库房集成装配.其能适陆运.海运或空运的须要,知足运输进程中颠簸.振动.提吊的请求.➢拼装式依据须要,可将一体化机柜的零部件运输到现场,现场进行尺度化拼装.四、一体化户外柜部件清单：序号产品料号名称规格数目单位1 底座组件1950x700x200 1 SET五、一体化户外机柜装配分化图：1、将底座装配到基座上：2、先将装备舱装配到底座上：3、再将电源舱装配到底座上：4、将装备舱装配到底座上,并经由过程柜顶接接件将各舱体紧固在一路：5、最后将顶盖装配到机柜顶上,并用螺丝牢固：六、交换配电.接地.防雷道理运用室外一体化机柜的交换侧供给B＋C级防雷装配.机柜设置接地排,机柜的金属部分互连并接至接地排,防雷器的接地线必须有优越的导通才能.具有双路电源（市电/油机）手动转换装配,转换方法为采取2个开关机械互锁手动操纵.机柜设置装备摆设油机专用M6接线端子,装配接线较为便利.➢交换配电电气道理及示意图七、蓄电池柜的运用解释电池柜简介➢可装配外尺寸为650mm(W)×700mm(D)×1200mm(H) （不含底座.不含遮阳罩高度,不含紧缩机空调凸出部分）,可装配2组12V/150AH蓄电池组,柜内支架分层装配,每层能推却不小于5kN/m2的平均荷载.电池装配完毕后,请将电池二次防防盗档板装上,以起到双重防盗感化.八、监控设置装备摆设机柜空调具有RS232或RS485通讯接口,经由过程该接口可对温控单元的温度设定值进行调剂以及对温度告警设定值进行调剂,并能送出柜表里的温度参数和各类故障告警信息.遥测：柜内温度.柜外温度.遥信：电源故障告警,温度探头状况（故障/正常）,温控单元状况（故障/正常）,柜门状况（开门/关门）.高压告警.低压告警.高压中断告警.低压中断告警.柜内高温告警.柜内低温告警.柜外高温告警.柜外低温告警.电源频偏告警.自界说告警（烟雾告警）.遥控：能对空调参数进行长途设置或开关机.监控报警上传接线解释OUT1:高温+水浸告警OUT2:整流模块告警OUT3:电池低压告警OUT4:门禁告警OUT5:烟感告警OUT6:市电掉落电告警干接点正常情形了闭合,开路时报警.九、电源柜设置装备摆设介绍电源柜采取热交换方法进行柜内装备运行散热,重要装配包含交换市电引入.市电/油机电转换.高频开关电源（直流配电）.防雷装配.ODF及其它装备等.机柜内支撑19英寸（IEC297）尺度机架,以及支撑相符19英寸（IEC297）尺寸装配空间请求的各类装备（如电源装备.基站装备.传输装备.温控装备.蓄电池.防雷装备及其它配套装备）的装配.➢热交换器热交换器由自力的两个空气轮回构成,当位于机柜侧空气温度高于机柜外部情形空气温度时,热交换器可以实现机柜的散热.热交换器的主控板和表里轮回风机采取-48V DC供电.为包管温控装备的靠得住性,同时勤俭能耗,热交换器.电扇转速依据柜内温度进行主动调节.➢高频开关电源主如果知足机柜通讯装备-48V直流供电须要,采取插框式高频开关电源,尺度机柜式装配,本设置装备摆设整流模块电流系列为：50A,模块数目4个,交换输入额定输入电压： AC 220V,单相三线制,输入电压许可变动规模：90V～290V,输入频率规模：50Hz±10%,输出电压在48V～56.4V规模.蓄电池组接入：体系能接入两组蓄电池,当个中一组不克不及工作时,别的一组能正常供电.十、装备机柜设置装备摆设介绍可装配外尺寸为650mm(W)×700mm(D)×1200mm(H) （不含底座.不含遮阳罩高度）,采取热交换方法对柜内装备进行散热,重要装配包含直流配电.传输.DDF.BBU等装备等.机柜内支撑19英寸（IEC297）尺度机架,以及支撑相符19英寸（IEC297）尺寸装配空间请求的各类装备（如电源装备.基站装备.传输装备.温控装备.蓄电池.防雷装备及其它配套装备）的装配.➢热交换器热交换器由自力的两个空气轮回构成,当位于机柜侧空气温度高于机柜外部情形空气温度时,热交换器可以实现机柜的散热.热交换器的主控板和表里轮回风机采取-48V DC供电.为包管温控装备的靠得住性,同时勤俭能耗,热交换器.电扇转速依据柜内温度进行主动调节.➢直流配电1）直流配电装配于装备柜内,将一次下电.二次下电整合到一个模块.2）二次下电配电单元机架式装配重要供电装备包含传输装备.BBU装备等重要装备.3）一次下电配电单元机架式装配,重要供电装备包含RRU及机柜内设置装备摆设的帮助装备等重要装备.➢直流配电一次下电.二次下电模块电气道理及示意图十一、装配布线请求：一体化机柜过线区预留足够的空间以知足机柜满配请求, 柜与柜之间的配线由厂家设置装备摆设,包含电源线.旌旗灯号线等的衔接线,线缆必须绑扎好.十二、免责条目以下情形之一均不属免费维修规模：·免费保修期外;·工资故障;·未经受权擅自拆开产品或修正;·违背产品操纵或运用划定;·产品在客户那边遭到不成抗拒或其它外来身分而引起的破坏或损掉.·保修期内,因维修造成的运输费用由用户承担,如产品产生故障,请用户实时与我们接洽.十三、客户支撑本指引的解释权归本公司.。
密封冷通道系统技术手册上海长跃通信技术有限公司目次目次 (I)密封冷通道技术手册 (1)1 概述…………………………………………………………………………………………………………………….。
12 注意事项 (2)2.1声明 (2)2。
2设备使用规定 (2)2.3预期的不正当使用 (2)2。
4事故预防 (3)2。
5运输、存储、拆包 (3)2。
6外观 (3)3 冷通道 (3)3。
1冷通道的应用 (3)3。
2冷通道的排布 (3)3.3冷通道的组成 (4)3。
4关于取消机柜前门 (4)4 机柜 (4)4.1机柜概述 (4)4.2框架 (4)4.3安装梁 (5)4.4方孔条 (5)4。
5前后门 (5)4。
6挡风板…………………………………………………………………………………………………………。
64。
7假面板…………………………………………………………………………………………………………。
64.8并柜侧门………………………………………………………………………………………………………。
65 通道门 (7)5.1通道门总概述 (7)5.2自动门，如图23 所示为自动门效果图.…………………………………………………………………。
.75。
3手动转轴对开门（门外形如图32 所示）。
(8)6 顶盖（含天窗） (9)6。
1顶盖（含天窗）安装。
……………………………………………………………………………………….。
96。
2顶盖……………………………………………………………………………………………………………。
96。
3天窗 (9)7 冷通道内的摄像头、烟雾感器、温度传感器安装 (10)8 桥架 (10)8.1简易桥架...................................................................。
(10)8.2冷通道机柜顶上加装简易式桥架，如图43 所示 (10)9 特殊的安装环境 (10)9。
线槽安装说明书⏹安装方法需要自配安装工具：Ф5一字螺丝刀1把，Ф5十字螺丝刀1把，电动批头等。
已配安装配件：M4X8自攻螺丝200个，M6X16自攻螺丝200个。
M4X8自攻螺丝M6X16自攻螺丝●第一步：将机柜移至事先规化好的安装位置（12台机柜规格一样，可随意安放位置）；拆封木箱包装的线槽，清点数量（部分零件有多配给，可当备用件），然后进行第二步。
●第二步：用电动批头将12台机柜顶部上的机柜顶部后盖板拆掉，见图2。
图2●第三步：根据布局来安装机顶过线槽。
机顶过线槽分为2种，1、机顶过线槽（普通）8个；2、机顶过线槽（带开口）4个，用于需要安装横跨线槽的机柜。
用M6X16自攻螺丝将机顶过线槽固定在机柜后部，见图3、图4。
图3 图4●第四步：每台机柜后上方装入2个机顶进出线拐角盖板，12台机柜共24个机顶进出线拐角盖板。
用M4X8自攻螺丝将其固定，见图5、图6。
图5 图6第五步：每两台机柜间的机顶过线槽用2个机顶过线槽连接片连接，用M4X8自攻螺丝将其固定。
每排机柜的两端安装机顶过线槽端盖板，用M4X8自攻螺丝将其固定，见图7、图8。
机顶过线槽端盖板图●第六步：先将2个横跨线槽支架与3个横跨线槽支架连接件在地面安装，用M6X16自攻螺丝将其固定为一个支架组件，共组装2个组件，见图9。
图9●第七步：将支架组件安装在需要安装横跨线槽的两个机柜之间，支架组件距离两台机柜的机顶过线槽（带开口）的距离尽量一致。
用M6X16自攻螺丝将支架组件固定在两台机柜上，见图10。
图10第八步：将2个横跨线槽底壳安装在支架组件上，横跨线槽底壳有方向请注意，由于可调节距离，横跨线槽底壳安装时尽量离机顶过线槽（带开口）近。
用M6X16自攻螺丝将横跨线槽底壳固定在支架上，见图11、图12。
图11图12第九步：安装横跨线槽盖板，横跨线槽盖板有方向请注意，用M6X16自攻螺丝将横跨线槽盖板固定在横跨线槽底壳上，见图13。
图13第十步：用2个横跨线槽侧端连接片将2个横跨线槽底壳固定连接，用M6X16自攻螺丝固定。
机柜安装指南:
安装时用工具插入支脚圆孔中，以方便旋转。
1、将机柜底板翻转，装上滚轮和支脚。
2、安装底座。
3、装门框（注意，前门和后门门框一定不能把上下搞反，也要注意前后的区别。
）注意：图中划圈部分的螺口应该朝上。
4、安装固定侧门门框用的横条。
注意：如图中画出所示，竖条因该装在紧接着底板镙锚后面。
5、安装加固机柜用的竖条。
注意：顶板的螺口必须和侧面横条上的上方螺口吻合。
6、安装风扇和顶板，调节镙口位置，使风扇和顶板的镙口相吻合,拧紧螺丝。
7、最后安装侧门和前后门。
安装好的机柜图片。
学习资料机柜安装步骤及注意事项在各种项目中，机房设备是必不可少的，而机柜又是的安装举例如下：其中的主要设备之一。
下面就机柜机柜安装，如N610-18所示。
图C-l SOOmmXlOOOmmo 1800mmN610-18机柜的外型尺寸为：高X宽乂深=乂c-l N610-18机柜外形图图机柜安装规划c・2建议机柜前后与墙而为了便于散热和设备维护，在安装机柜之前首先对可用空间进行规划，2.5 米。
米，机房的净高不能小于或其它设备的距离不应小于0.8閤C-2为机柜的空间规划图。
仅供学习与参考.学习资料机柜轮廊(3) (1)内堵或参考体(2)机柜背面mm单柜空间规划图(图中单位为)图C-2C.3安装前的准备工作安装前，场地划线要准确无误，否则会导致返工。
？按照拆箱指导拆开机柜及机柜附件包装木箱。
？安装机柜C.4C.4.1安装流程N610-18安装如果机柜安装在水泥地而上，机柜固定后，则可以直接进行机柜配件的安装。
所示。
图机柜的流程如C-3仅供学习与参考.学习资料C-3在水泥地面上安装机柜的流程图机柜就位C.4.2确定机柜的前后面，并使机柜的地脚对准相应的地脚定位标记。
将机柜安放到规划好的位置，说明：?机柜前后面识别方法：有走线盒的一方为机柜的后面。
机柜水平调整C.4.3用扳手旋动地脚上的在机柜顶部平而两个相互垂直的方向放置水平尺，检查机柜的水平度。
使锁紧螺母然后锁紧机柜地脚上的锁紧螺母，螺杆调整机柜的高度，使机柜达到水平状态，所示为机柜地脚锁紧示意图。
图紧贴在机柜的底平面。
C-4仅供学习与参考.学习资料压板锁紧螺母（3）机柜锁紧螺母机柜地脚（1）机柜下围框（4）（2）C-4图机柜地脚锁紧示意图安装机柜配件C.4.41.机木巨配件安装流程C-5所示。
机柜配件安装包括机柜门、机柜铭牌和机柜门接地线的安装，流程如图机柜配件安装流程C-5图安装前确认2.机柜已经固定：？仅供学习与参考.学习资料设备已经在机柜上安装完毕：？电缆已经安装完毕。
