电缆线路设计

城市电力电缆线路设计技术规定一、引言为了保障城市供电系统的正常运行，确保城市居民的用电安全，城市电力电缆线路的设计必须遵循一定的技术规定。

本文将从线缆选择、线路布置、线路敷设以及线路保护等几个方面进行论述，以确保城市电力电缆线路的可靠性和安全性。

二、线缆选择在城市电力电缆线路设计中，线缆的选择至关重要。

电缆的类型和规格要根据城市供电系统的需求来确定。

一般而言，城市电力电缆线路主要使用交联聚乙烯绝缘电力电缆。

在选择线缆时，应考虑以下几个因素：1. 电压等级：根据城市供电系统的电压等级，选择相应的电缆电压等级。

常见的电压等级有10kV、35kV等。

2. 负荷容量：根据城市负荷需求量，选择足够承受负荷的电缆规格。

应根据预计负荷的增长率来选择适当的负荷容量。

3. 线缆结构：根据线路的敷设环境和条件，例如地下、架空等，选择相应的线缆结构。

4. 技术性能：确保所选电缆的技术性能符合相关的国家标准和规定。

三、线路布置城市电力电缆线路的布置应便于维修和检修，同时要保证线路的可靠性和安全性。

以下是一些基本的布置要求：1. 线路布置的路径应尽量避免经过高温、潮湿或易受损的地方，以降低电缆运行中的故障率。

2. 在市区内，应尽量利用地下敷设的方式，减少对城市景观的影响，并提高线路的安全性。

3. 在大型建筑群、广场等场所要留出充足的空间进行线路布置，以满足日后的扩容需求。

4. 线路的布置应避免与其他设备或建筑物发生干扰，以确保线路的电磁兼容性。

四、线路敷设线路敷设是城市电力电缆线路设计的核心环节，正确的敷设能有效减少线路故障率。

以下是一些敷设的要点：1. 地下敷设：电缆地下敷设应符合国家相关的标准和规定。

敷设时要注意避免与其他地下管线相交叉，可以采用隧道、管道等保护措施。

2. 架空敷设：电缆架空敷设时，应考虑抗拉强度和导电性能，确保线缆不会受到外力的损坏。

同时，还要配备合适的防护设施来预防盗窃行为和不良天气的影响。

3. 绝缘保护：线路敷设完成后，要进行绝缘保护，确保线路与外界环境隔离，防止电缆被湿气、水分或其他外界因素损坏。

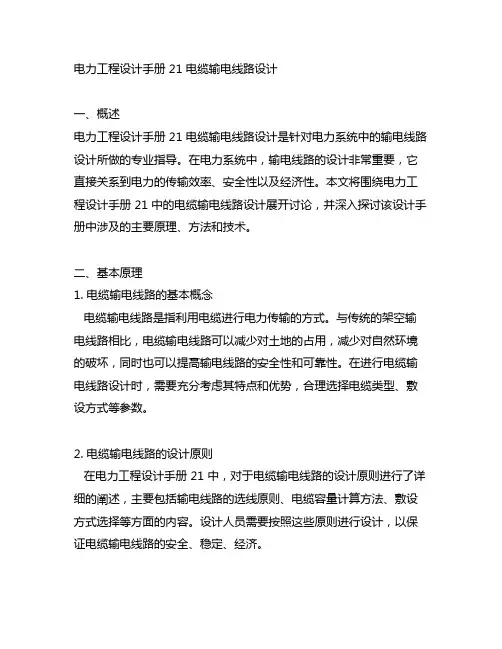

电力工程设计手册 21 电缆输电线路设计一、概述电力工程设计手册 21 电缆输电线路设计是针对电力系统中的输电线路设计所做的专业指导。

在电力系统中，输电线路的设计非常重要，它直接关系到电力的传输效率、安全性以及经济性。

本文将围绕电力工程设计手册 21 中的电缆输电线路设计展开讨论，并深入探讨该设计手册中涉及的主要原理、方法和技术。

二、基本原理1. 电缆输电线路的基本概念电缆输电线路是指利用电缆进行电力传输的方式。

与传统的架空输电线路相比，电缆输电线路可以减少对土地的占用，减少对自然环境的破坏，同时也可以提高输电线路的安全性和可靠性。

在进行电缆输电线路设计时，需要充分考虑其特点和优势，合理选择电缆类型、敷设方式等参数。

2. 电缆输电线路的设计原则在电力工程设计手册 21 中，对于电缆输电线路的设计原则进行了详细的阐述，主要包括输电线路的选线原则、电缆容量计算方法、敷设方式选择等方面的内容。

设计人员需要按照这些原则进行设计，以保证电缆输电线路的安全、稳定、经济。

三、设计方法1. 电缆选择在进行电缆输电线路设计时，首先需要根据输电线路的工作电压、负载情况、敷设环境等因素来选择合适的电缆类型。

电力工程设计手册 21 中对主要的电缆类型进行了介绍和比较，设计人员可以根据具体情况进行选择。

2. 电缆容量计算电缆的容量计算是电缆输电线路设计的关键环节之一。

合理的电缆容量计算可以保证输电线路的安全运行，并且可以避免因电缆容量不足而导致的线路过载等问题。

设计人员在进行电缆容量计算时，需要充分考虑电缆的散热、负载特性、环境温度等因素。

3. 敷设方式选择在进行电缆输电线路设计时，敷设方式的选择对于线路的输电效率和经济性有着重要影响。

根据电力工程设计手册 21 的指导，设计人员需要综合考虑输电线路的敷设环境、工程造价、维护便捷性等因素来选择合适的敷设方式。

四、个人观点电缆输电线路设计是电力系统中一个重要的技术环节，而电力工程设计手册 21 提供了系统全面的指导，可以帮助设计人员更好地开展电缆输电线路设计工作。

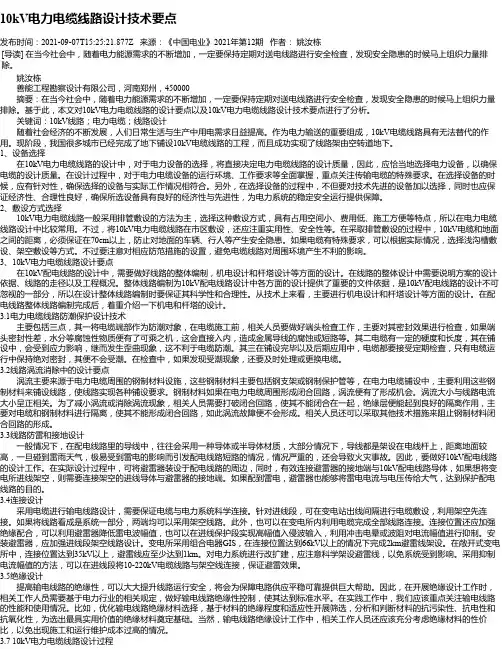

10kV电力电缆线路设计技术要点发布时间：2021-09-07T15:25:21.877Z 来源：《中国电业》2021年第12期作者：姚汝栋[导读] 在当今社会中，随着电力能源需求的不断增加，一定要保持定期对送电线路进行安全检查，发现安全隐患的时候马上组织力量排除。

姚汝栋善能工程勘察设计有限公司，河南郑州，450000摘要：在当今社会中，随着电力能源需求的不断增加，一定要保持定期对送电线路进行安全检查，发现安全隐患的时候马上组织力量排除。

基于此，本文对10kV电力电缆线路的设计要点以及10kV电力电缆线路设计技术要点进行了分析。

关键词：10kV线路；电力电缆；线路设计随着社会经济的不断发展，人们日常生活与生产中用电需求日益提高。

作为电力输送的重要组成，10kV电缆线路具有无法替代的作用。

现阶段，我国很多城市已经完成了地下铺设10kV电缆线路的工程，而且成功实现了线路架由空转道地下。

1、设备选择在10kV电力电缆线路的设计中，对于电力设备的选择，将直接决定电力电缆线路的设计质量，因此，应恰当地选择电力设备，以确保电缆的设计质量。

在设计过程中，对于电力电缆设备的运行环境、工作要求等全面掌握，重点关注传输电缆的特殊要求。

在选择设备的时候，应有针对性，确保选择的设备与实际工作情况相符合。

另外，在选择设备的过程中，不但要对技术先进的设备加以选择，同时也应保证经济性、合理性良好，确保所选设备具有良好的经济性与先进性，为电力系统的稳定安全运行提供保障。

2、敷设方式选择10kV电力电缆线路一般采用排管敷设的方法为主，选择这种敷设方式，具有占用空间小、费用低、施工方便等特点，所以在电力电缆线路设计中比较常用。

不过，将10kV电力电缆线路在市区敷设，还应注重实用性、安全性等。

在采取排管敷设的过程中，10kV电缆和地面之间的距离，必须保证在70cm以上，防止对地面的车辆、行人等产生安全隐患。

如果电缆有特殊要求，可以根据实际情况，选择浅沟槽敷设、架空敷设等方式。

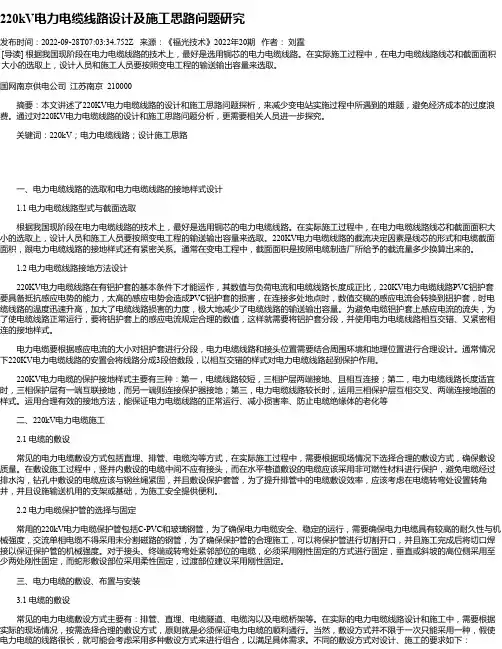

220kV电力电缆线路设计及施工思路问题研究发布时间：2022-09-28T07:03:34.752Z 来源：《福光技术》2022年20期作者：刘霆[导读] 根据我国现阶段在电力电缆线路的技术上，最好是选用铜芯的电力电缆线路。

在实际施工过程中，在电力电缆线路线芯和截面面积大小的选取上，设计人员和施工人员要按照变电工程的输送输出容量来选取。

国网南京供电公司江苏南京 210000摘要：本文讲述了220KV电力电缆线路的设计和施工思路问题探析，来减少变电站实施过程中所遇到的难题，避免经济成本的过度浪费。

通过对220KV电力电缆线路的设计和施工思路问题分析，更需要相关人员进一步探究。

关键词：220kV；电力电缆线路；设计施工思路一、电力电缆线路的选取和电力电缆线路的接地样式设计1.1 电力电缆线路型式与截面选取根据我国现阶段在电力电缆线路的技术上，最好是选用铜芯的电力电缆线路。

在实际施工过程中，在电力电缆线路线芯和截面面积大小的选取上，设计人员和施工人员要按照变电工程的输送输出容量来选取。

220KV电力电缆线路的截流决定因素是线芯的形式和电缆截面面积，跟电力电缆线路的接地样式还有紧密关系。

通常在变电工程中，截面面积是按照电缆制造厂所给予的截流量多少换算出来的。

1.2 电力电缆线路接地方法设计220KV电力电缆线路在有铝护套的基本条件下才能运作，其数值与负荷电流和电缆线路长度成正比，220KV电力电缆线路PVC铝护套要具备抵抗感应电势的能力，太高的感应电势会造成PVC铝护套的损害，在连接多处地点时，数值交稿的感应电流会转换到铝护套，时电缆线路的温度迅速升高，加大了电缆线路损害的力度，极大地减少了电缆线路的输送输出容量。

为避免电缆铝护套上感应电流的流失，为了使电缆线路正常运行，要将铝护套上的感应电流规定合理的数值，这样就需要将铝护套分段，并使用电力电缆线路相互交错、又紧密相连的接地样式。

电力电缆要根据感应电流的大小对铝护套进行分段，电力电缆线路和接头位置需要结合周围环境和地理位置进行合理设计。

110kV及以上电力电缆线路设计原则浅析【摘要】随着人们生活水平的提高，城市居民电力需求逐渐增加，城市供电负荷迅速增长，110kV和220kV变电站得到广泛应用。

由于变电站输电线路均使用电缆，所以，长距离、大容量的电缆线路设计工作成为重点工作。

与此同时，新建电力电缆线路和原有电缆线路连接存有很多技术方面问题，这些都是电缆线路设计中要解决的新问题。

【关键词】110kV电力；电力电缆线路；设计原则引言电力行业是我国支柱型产业，电力对我国经济发展具有重要作用。

随着电力部门不断发展，电网建设工作对电缆设计水平的要求越来越高，在城市电网改造中，高压电力电缆得到广泛应用。

110kV及以上高压电缆线路因为投资很高，所以实际运用情况不像低压电缆或中压电缆线路那样普遍，一些设计单位只是初步接触过，并对高压与中低压电缆特性不是十分了解。

因此，对部分设计人员来讲，高压电缆线路的设计工作属于一个新的挑战。

1电缆截面和型式的选择对高压电力来说，电缆截面大小和线芯材质应该按照供电系统输送的电容量来选择。

电缆载流量计算十分复杂，电缆载流量和电缆线结构、电缆芯截面有关，还受电缆布置、敷设方式及护层接地形式影响，通常情况下，电缆载流量计算可以以《电力工程电缆设计标准》和《JB/T10181 电缆载流量计算标准》规定方法作为依据。

电缆型式根据绝缘层的结构不同可以分为电缆采用单层护套结构时，应采用高密度聚乙烯（HDPE）或聚氯乙烯（PVC）材料；在绝缘强度要求较高或环境保护要求较高的场所，应采用高密度聚乙烯（HDPE）外护套电缆；隧道、桥梁等防火要求较高的场所，应采用阻燃性能良好的聚氯乙烯（PVC）护套电缆；防白蚁要求较高的场所，应采用高密度聚乙烯和防蚁护套双层共挤外护层结构电缆，不宜采用化学灭蚁措施。

在有防白蚁要求的场合，选用高密度聚乙烯和专用防白蚁材料的双层外护层结构，不采用化学灭蚁措施。

2电缆护层接地方法单相高压电缆的过电压可分为工频过电压与冲击过电压, 工频过电压包括电缆线路正常运行时或工频短路时金属护套上产生的感应电压; 冲击过电压包括雷击过电压与操作过电压。

City Power Cable Line Design Technical Regulations IntroductionThe City Power Cable Line Design Technical Regulations aim to provide standards and guidelines for the design of electric cable line systems in urban areas. These regulations are essential for ensuring the safe and efficient distribution of electricity to meet the growing demands of urban populations. This document outlines the key aspects that need to be considered in the design of city power cable lines.I. Cable Types and Specifications1.Overhead Lines:–Overhead lines are commonly used in urban areas for distributing power from substations to transformers.–These lines consist of conductors, insulators, and supporting structures.–Conductors should be made of suitable materials such as copper or aluminum.–Insulators should be selected based on their electrical and mechanical properties.–Supporting structures should be designed to withstand the maximum expected loads and environmental conditions.2.Underground Cables:–Underground cables are typically used for distributing power within urban areas, especially in densely populated regions.–These cables should have insulation that provides adequate protection against mechanical, electrical, and environmental stresses.–The specifications of underground cables should be based on the voltage, current carrying capacity, and installation conditions.II. Cable Routing and Protection1.Route Selection:–The selection of cable routes should consider factors such as building layouts, road networks, existing utilities, and future expansionplans.–The route should minimize cable lengths, reduceenvironmental impact, and provide easy access for maintenance andrepairs.2.Cable Protection:–Overhead lines should be protected from falling objects, vandalism, and environmental hazards.–Underground cables should be protected from mechanical damage, moisture, and corrosive substances.–Suitable methods of protection include enclosures, casings, conduits, and insulation.III. Cable Sizing and Ampacity Calculation1.Cable Sizing:–The size of the cable should be determined based on the expected maximum load, voltage drop limits, and thermal conditions.–The conductor size should be selected to ensure the maximum power transfer and minimize losses.2.Ampacity Calculation:–The ampacity of the cable determines the maximum current it can safely carry.–Ampacity calculations should consider factors such as conductor material, insulation type, installation conditions, and ambienttemperature.–The use of conservative derating factors is recommended to ensure the cable’s long-term reliability.IV. Cable Jointing and Termination1.Jointing:–Cable jointing is required when cables are connected or when repairing damaged sections.–Jointing should be done using approved methods and materials to ensure electrical continuity and mechanical strength.2.Termination:–Cable termination is required for connecting cables to equipment or for transitioning between different cable types.–Suitable termination methods should be used to maintain electrical integrity and prevent power leakage.V. Testing and Commissioning1.Cable Testing:–Before commissioning, cables should be tested to ensure their electrical and mechanical integrity.–Common tests include insulation resistance, high voltage withstand, and continuity checks.missioning:–The commissioning process involves verifying the functionality and reliability of the installed cable system.–This includes testing the operation of protective devices, voltage regulation, and load balancing.ConclusionBy following the City Power Cable Line Design Technical Regulations, urban areas can ensure the safe and efficient distribution of electricity. These regulations cover the selection and sizing of cables, as well as considerations for routing, protection, jointing, termination, testing, and commissioning. Adhering to these guidelines will help to meet the growing power demand in cities and ensure the reliability of the power distribution network.。

10kV电缆线路典型设计技术原则（国⽹）1、主要设计规程、规范本次阐述的10kV 电缆线路指交流额定电压 10kV 电⼒电缆线路，包括电缆本体、附件与相关的建（构）筑物、排⽔、消防和⽕灾报警系统等。

10kV 电缆线路敷设设计⼀般分直埋、排管、电缆沟、电缆隧道四种⽅式。

10kV 电缆线路设计中常⽤的规程规范如下：GB 29415 耐⽕电缆槽盒GB 50003 砌体结构设计规范GB 50009 建筑结构荷载规范GB 50010 混凝⼟结构设计规范GB 50016 建筑设计防⽕规范GB 50034 建筑照明设计标准GB 50065 交流电⽓装置的接地设计规范GB 2952 电缆外护层GB 3048 电线电缆电性能试验⽅法GB 6995 电线电缆识别标志GB 11032 交流⽆间隙⾦属氧化物避雷器GB 12666 电线电缆燃烧试验⽅法GB 12706 额定电压 1kV(Um=1.2kV)到 35kV(Um=40.5kV)挤包绝缘电⼒电缆及附件GB/T 18380 电缆和光缆在⽕焰条件下的燃烧试验DL/T 401 ⾼压电缆选⽤导则GB 50116 ⽕灾⾃动报警系统设计规范GB 50168 电⽓装置安装⼯程电缆⼯程施⼯及验收规范GB 50217 电⼒⼯程电缆设计规范GB 50229 ⽕⼒发电⼚与变电所设计防⽕规范GB 50330 建筑边坡⼯程技术规范GB/T 11836 混凝⼟和钢筋混凝⼟排⽔管GB/T 50064 交流电⽓装置的过电压保护和绝缘配合DLGJ 154 电缆防⽕措施设计和施⼯与验收标准DL/T 1253 电⼒电缆线路运⾏规程DL/T 5221 城市电⼒电缆线路设计技术规定Q/GDW 1738 国家电⽹公司配电⽹规划设计技术导则CJJ 37 城市道路⼯程设计规范JGJ 118 冻⼟地区建筑地基基础设计规范JC/T 640 顶进施⼯法⽤钢筋混凝⼟排⽔管DL/T 802.1 电⼒电缆⽤导管技术条件第 1 部分：总则DL/T 802.2 电⼒电缆⽤导管技术条件第 2 部分：玻璃纤维增强塑料电缆导管DL/T 802.3 电⼒电缆⽤导管技术条件第 3 部分：氯化聚氯⼄烯及硬聚氯⼄烯塑料电缆导管DL/T 802.4 电⼒电缆⽤导管技术条件第 4 部分：氯化聚氯⼄烯及硬聚氯⼄烯塑料双壁波纹电缆导管DL/T 802.5 电⼒电缆⽤导管技术条件第 5 部分：纤维⽔泥电缆导管DL/T 802.6 电⼒电缆⽤导管技术条件第 6 部分：承插式混凝⼟预制电缆导管DL/T 802.7 电⼒电缆⽤导管技术条件第 7 部分：⾮开挖⽤改性聚丙烯塑料电缆导管DL/T 5222 导体和电器选择技术规定JB/T 10181电缆载流量计算IEC 60502 Power cables with extruded insulation and their accessories for rated voltages from 1 kV (Um = 1,2 kV) up to 30 kV (Um = 36 kV)（额定电压1kV 到30kV 挤包固体绝缘电⼒电缆及附件）IEC 60754-1、2-2011 Test on gases evolved during combustion of materials from cables （电缆燃烧时释出的⽓体的试验）IEC 60287-2006 Electric cables -- Calculation of thecurrent rating（电缆额定电流的计算）IEC 61034-1、2 (BS EN61034-2-2005) Measurement of smoke density of cables burning under defined conditions（电缆在特定条件下燃烧的烟密度试验⽅法）2、电缆电⽓设计原则2.1 电缆路径选择（1）电缆线路应与城镇总体规划相结合，应与各种管线和其他市政设施统⼀安排，且应征得规划部门认可。

关于10kV电缆配电线路设计的探讨摘要：随着电缆配电线路设计和施工技术的日趋成熟，电缆在配电线路中的应用范围日益广泛。

笔者结合多年的设计经验，探讨了10kv电缆配电线路相关设计的内容。

关键词：10kv 电缆配电线路设计中图分类号：s611 文献标识码：a 文章编号：配电线路有架空线路和电缆线路两种形式。

电缆线路因其占用地面空间少、不受气候与周围环境影响、供电可靠、安全性高及有利于市容美观等优点，在现代城市中有取代架空线路的趋势。

随着新材料、新技术的研发和应用，电力电缆生产工艺逐渐简化，产品质量不断提高，造价逐步降低，设计、施工水平日益成熟，电力电缆的应用范围仍将继续扩大[1]。

由于10电缆配电线路应用最广，笔者结合设计经验，探讨了10电缆配电线路相关设计的内容。

1 电缆配电线路配网方式和节点设备选择1.1 配网方式城区配网应考虑5～10年的发展需要，即地方政府的城市建设规划、供配电范围内电力用户负荷增长等实际情况，并参照q/csg 10012-2005《中国南方电网城市配电网技术导则》中10电缆线路组网原则，采用环网结构，并优先采用如图1所示的“手拉手”开环运行的环网结构，有利于提高供电的可靠性[2]。

图1 电缆“手拉手”开环结构设计时，每条线路的最大负荷电流应按照额定载流量的2/3考虑，并根据实际需要采用合适的节点设备。

1.2 节点设备选择开闭所应建在主干线重要节点上，并且在附近道路范围内有适合建设的地点。

开闭所内一般采用单母线分段形式，路数宜选用10路（2进8出）。

馈线开关采用真空断路器或配有限流熔断装置的负荷开关，发生故障时可自动切断故障负荷，这样可以提高整条10干线供电的可靠性。

城区街巷狭窄不宜兴建开闭所时，宜采用户外箱式环网柜。

馈线开关应采用负荷开关，路数宜为4路（2进2出），并且带有电动操作机构、ta、带电指示器、控制器（ftu）、避雷器等装置，以提高自动化保护能力和便于管理。

在分支线路上可设高压电缆分支箱，其线路应由上一级限流保护负荷开关中配出。

10kV电缆线路说明书第一章总论一、设计依据本工程系根据XX投资计划的通知》、《XX初步设计审查的意见》而进行设计的。

二、设计范围及设计规模本工程设计范围为10kV电缆配电线路工程部分。

1、10kV电缆配电线路工程部分：采用地下埋管方式敷设电缆，10kV 主干电缆线路采用YJV22-8.7/10kV-3×300mm2型电缆敷设，路径长度为3926米，电缆长为4201米。

分支电缆线路共出线10条，采用地下埋管方式敷设电缆。

（一）、从1#分支箱T接一回线路至1号路架空线P16#柱上开关，电缆线路采用YJV22-8.7/10kV-3×150mm2型电缆敷设，路径长度为93米，电缆长为100米；（二）、7#分支箱T接一回线路至XX路架空线P12#柱上开关，电缆线路采用YJV22-8.7/10kV-3×150mm2型电缆敷设，路径长度为93米，电缆长为100米；（三）、从XX#环网柜T接一回线路至XX路架空线上，电缆线路采用YJV22-8.7/10kV-3×150mm2型电缆敷设，路径长度为93米，电缆长为100米；（四）、从9#分支箱T接一回线路至36号路架空线P10#柱上开关，电缆线路采用YJV22-8.7/10kV-3×150mm2型电缆敷设，路径长度为93米，电缆长为100米；（五）、从2#分支箱T接一回线路至28号路架空线，电缆线路采用YJV22-8.7/10kV-3×185mm2型电缆敷设，路径长度为93米，电缆长为100米；（六）、从4#分支箱T接一回线路至29号路架空线P13#柱上开关，电缆线路采用YJV22-8.7/10kV-3×240mm2型电缆敷设，路径长度为93米，电缆长为100米。

（七）、从2#分支箱T接1#箱变，电缆线路采用YJV22-8.7/10kV-3×95mm2型电缆敷设，路径长度为85米，电缆长为91米。

城市配电网中电缆线路的规划设计发布时间：2022-12-06T06:12:23.593Z 来源：《福光技术》2022年23期作者：蒋明汗[导读] 结合当前人民生活水平的不断提高，在用电稳定性需求和多样性需求上也不断增多，需要电力企业结合新时代机遇和挑战并存的背景，积极关注电缆线路的规划设计工作，不断提高城市配网改造的效果。

身份证号：51102319880405****摘要：随着城市化进程的不断推进，在人民用电需求不断增多下，电网改造工程也逐渐增多，结合电缆线路规划设计在配电网中的价值，需要借助有效的电缆线路规划应用提高电网改造的质量。

不过当前部分城区的配电网改造并未做好电缆线路的规划设计工作，在未充分考虑城区未来的用电需求下，不利于借助电缆线路的规划设计发挥配电网改造的价值。

如何有些应用电缆线路，也成为当前电力企业需要考虑的问题。

为此，本文会先阐述城区电缆线路的前期规划，然后分析配电网改造中电缆线路的应用，最后讨论配网建设中电缆线路的应用前景，以期望可以满足电企的发展需要。

关键词：城市配电网；电缆线路；规划设计结合当前人民生活水平的不断提高，在用电稳定性需求和多样性需求上也不断增多，需要电力企业结合新时代机遇和挑战并存的背景，积极关注电缆线路的规划设计工作，不断提高城市配网改造的效果。

在目前城市电缆的规划设计应用中，既需要结合城市未来5-10年的经济发展前景进行电网规划，也需要结合政府在10年内的城市建设进行电缆线路的设计，此外，也需要对道路改造、道路周边供电需求等方面进行考虑，进而在对城市进行综合性思考后提高城区电缆线路的规划设计有效性。

不过目前部分地区的电缆规划设计还存在一定流程问题，下面进行步骤及实际应用的分析。

1、城区电缆线路的规划应用的步骤结合当前社会经济的发展现状，城区电缆线路的规划设计需要做好以下几点：第一，需要对城市配电网的应用现状进行了解。

具体在了解城区配电网改造的目标和闭环分区下，对针对其中可能出现的问题进行解决预案的制定，为后续的电缆线路规划工作作出铺垫；第二，需要对城市配电网进行区域划分。

• 142•近年来，变电工程建设中220kV 电力电缆线路的运用越来越广泛，特别是在规模逐步扩大的城市电网中发挥着十分重要的作用。

应注意的是，在人口与建筑物密集的城市中220kV 电力电缆线路纵横交错，这使得其设计与施工难度大幅增加。

鉴于此，本文重点就220kV 电力电缆线路设计与施工要点展开探讨，以供借鉴。

1 220kV电力电缆线路的设计要点作为电力系统的重要组成部分，220kV 电力电缆线路已经成为当前国内城市建设中的主流线路，但由于城市电网复杂、各种电缆线路纵横交错，因而导致220kV 电力电缆线路在设计与施工过程中难点重重。

为了确保城市电网的稳定运行，需全面考虑电力电缆型号、截面、接地方式、敷设方式、阻燃等综合因素，科学组织220kV 电力电缆线路施工，以确保220kV 电力电缆线路满足供电需求，为电力系统的稳定运行保驾护航。

1.1 选型设计从《电力工程电缆设计标准》《高压电缆选用导则》等相关规范可知，为了有效保护重要电源，必须选取具有高可靠性的电力电缆线路进行供电输送管理，而220kV 电力电缆线路的要求相对更高一些。

为了保证所选择电力电缆线路型号的科学性、可靠性，从当前国内外技术经验及我国现行电力网络建设现状来看，最适宜采用的是铜芯电力电缆。

在明确线路类型之后，还应在线路截面面积上严格基于电力工程所设计输出电量加以选择，不仅如此，在220kV 电力电缆线路截流量选择方面，必须充分考虑电力电缆线路的截面、缆芯因素及线路接地方式的差异性，结合线路输送容量进行载流量数据计算，以此选取不同的线芯材质与截面大小。

1.2 排列设计对于220kV 电力电缆线路而言，通山西明卓勘测设计有限公司 王珊珊浅谈220kV 电力电缆线路的设计与施工常采取正三角式排列形式，相间距为250-350mm 。

通常而言，适当减小相间距可有效降低电力电缆的工频磁场，继而达到降低能耗之效。

在具体的排列设计中，设计人员必须以保护层感应电压为依据，结合四周环境情况及线路电压进行分段设计。
