ansys workbench中的边界条件约束详解ANSYS Workbench中的边界条件约束详解ANSYS Workbench是一种通用的有限元分析软件，广泛应用于工程设计、仿真和优化。
在进行仿真分析时，正确地设置边界条件是非常关键的一步。
边界条件定义了模型的外部环境，并对物体施加约束或加载，以模拟实际工作条件。
本文将详细讨论ANSYS Workbench中的边界条件约束，一步一步地回答以下问题。
1. 什么是边界条件约束？在ANSYS Workbench中，边界条件约束是指对模拟模型中的物体施加的限制条件或加载。
这些约束可以是外力、固定支撑点、固定边界或其他类型的条件，用于模拟现实世界中物体所受的外部情况。
2. 如何在ANSYS Workbench中设置边界条件约束？在ANSYS Workbench中设置边界条件约束有以下几个步骤：a. 创建几何模型：首先，根据实际需要创建几何模型，并进行相关的几何操作，比如创建零件、装配等。
b. 定义材料特性：为模型中的各个物体定义相应的材料特性，例如弹性模量、密度、热传导系数等。
c. 网格划分：对几何模型进行网格划分，将其划分为适当的网格单元，用于数学求解。
d. 设置约束：在边界条件编辑器中，通过选择适当的图形工具和选项，设置所需的边界条件约束。
这些约束可以是外力、固定支撑点、固定边界或其他类型的条件。
e. 网格连接：对于多个物体组成的装配模型，还需要将相邻网格之间的连接设置得当，以确保模拟的连续性。
3. 外力约束是如何设置的？外力约束是指施加在模拟模型上的外部载荷或力。
在ANSYS Workbench中，可以通过以下步骤设置外力约束：a. 在边界条件编辑器中选择适当的图形工具，如力矢量或单点力工具。
b. 在模拟模型上选择力作用点，可以是单个点或一组点，也可以是物体的表面等。
c. 输入或定义所需的外力大小和方向。
d. 根据需求设置负载的类型，如压力、力或流体力等。
在ANSYS里，施加对称约束条件和反对称约束条件的GUI分别为：MainMe nu>reproc essor>Loads>Define Loads>Apply>Struct ural>Displa cemen t>Antisy mm B.C.>On NodesMainMe nu>reproc essor>Loads>Define Loads>Apply>Struct ural>Displa cemen t>Symmet ry B.C.>On Nodes相应的命令操作为：DSYM，Lab，Normal，KCN。
其中：Lab为对称的方式：正对称（Lab=SYMM）或反对称（Lab=ASYM）。
Normal为对称面在目前坐标系统（KCN）的法线方向N ormal=（X、Y、Z）。
当坐标系为非笛卡儿坐标系时，X代表R，Y代表θ，Z为Φ（坐标系为球坐标系或者环坐标系）。
1）对称边界条件在结构分析中是指：不能发生对称面外（out-of-plane）的移动（transl ation s）和对称面内（in-plane）的旋转（rotati ons）。
这句话可以理解为：在结构中施加对称条件为：指向边界的位移和绕边界的转动被固定。
图1很好的解释了上面的定义：对称面的法向为X，所以，如果你在对称面上的节点上施加了对称边界条件，那么：1）不能发生对称面外的移动导致节点处的UX（法向位移）为0。
2）不能发生对称面内的旋转导致ROTZ,ROTY（绕两个切线方向的转角）也为0。
2）反对称边界条件在结构分析中是指：不能发生对称面（out-of-plane）的移动（transl ation s）和对称面外（in-plane）的旋转（rotati ons）。

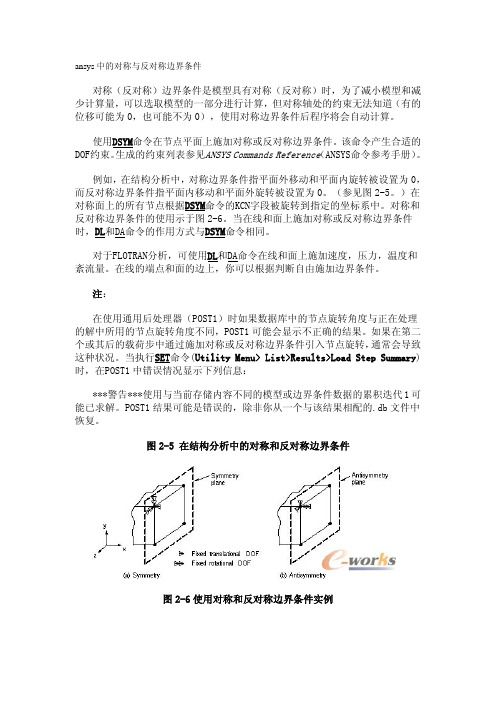

ansys 中的对称与反对称边界条件对称（反对称）边界条件是模型具有对称（反对称）时，为了减小模型和减少计算量，可以选取模型的一部分进行计算，但对称轴处的约束无法知道（有的位移可能为0，也可能不为0），使用对称边界条件后程序将会自动计算。
使用DSYM 命令在节点平面上施加对称或反对称边界条件。
该命令产生合适的DOF约束。
生成的约束列表参见ANSYSCommands Reference （ANSYS命令参考手册）。
例如，在结构分析中，对称边界条件指平面外移动和平面内旋转被设置为0，而反对称边界条件指平面内移动和平面外旋转被设置为0。
（参见图2-5。
）在对称面上的所有节点根据DSYM 命令的KCN字段被旋转到指定的坐标系中。
对称和反对称边界条件的使用示于图2-6。
当在线和面上施加对称或反对称边界条件时，DL 和DA命令的作用方式与DSYM 命令相同。
对于FLOTRAN分析，可使用DL 和DA命令在线和面上施加速度，压力，温度和紊流注：在使用通用后处理器（POST1）时如果数据库中的节点旋转角度与正在处理的解量。
在线的端点和面的边上，你可以根据判断自由施加边界条件。
中所用的节点旋转角度不同，POST1可能会显示不正确的结果。
如果在第二个或其后的载荷步中通过施加对称或反对称边界条件引入节点旋转，通常会导致这种状况。
当执行SET 命令(Utility Menu> List>Results>Load Step Summary )时，在POST1中错误情况显示下列信息：***警告***使用与当前存储内容不同的模型或边界条件数据的累积迭代1可能已图2-5 在结构分析中的对称和反对称边界条件求解。
POST1结果可能是错误的，除非你从一个与该结果相配的.db 文件中恢复。
图2-6使用对称和反对称边界条件实例。
ANSYS中施加对称约束条件和反对称约束条件的理解一、如何施加对称或者反对称约束？1、在ANSYS中，施加对称约束条件和反对称约束条件的GUI分别为：MainMenu>Preprocessor>Loads>DefineLoads>Apply>Structural>Displacement>AntisymmB.C.>On NodesMainMenu>Preprocessor>Loads>DefineLoads>Apply>Structural>Displacement>SymmetryB.C.>On Nodes2、在ANSYS中，施加对称约束条件和反对称约束条件的命令操作为：DSYM，Lab，Normal，KCN其中：Lab为对称的方式：正对称（Lab=SYMM）或反对称（Lab=ASYM）。
Normal为对称面在目前坐标系统（KCN）的法线方向Normal=（X、Y、Z）。
当坐标系为非笛卡儿坐标系时，X代表R，Y代表θ，Z为Φ（坐标系为球坐标系或者环坐标系）。
二、什么是对称或者反对称约束？1、对称边界条件在结构分析中是指：不能发生对称面外（out-of-plane）的移动（translations）和对称面内（in-plane）的旋转（rotations）。
这句话可以理解为：在结构中施加对称条件为指向边界的位移和绕边界的转动被固定。
例如，若对称面的法向为X，如果你在对称面上的节点上施加了对称边界条件，那么：1）不能发生对称面外的移动导致节点处的UX（法向位移）为0。
2）不能发生对称面内的旋转导致ROTZ，ROTY（绕两个切线方向的转角）也为0。
2、反对称边界条件在结构分析中是指：不能发生对称面（out-of-plane）的移动（translations）和对称面外（in-plane）的旋转（rotations）。
ansys载荷施加(2011-06-11 20:25:54)转载▼分类：ansys12.0学习教程标签：杂谈题目：加载2.1载荷概述有限元分析的主要目的是检查结构或构件对一定载荷条件的响应。
因此，在分析中指定合适的载荷条件是关键的一步。
在ANSYS程序中，可以用各种方式对模型加载，而且借助于载荷步选项，可以控制在求解中载荷如何使用。
2.2什么是载荷在ANSYS术语中，载荷（loads）包括边界条件和外部或内部作用力函数，如图2-1所示。
不同学科中的载荷实例为：结构分析：位移，力，压力，温度（热应变），重力热分析：温度，热流速率，对流，内部热生成，无限表面磁场分析：磁势，磁通量，磁场段，源流密度，无限表面电场分析：电势（电压），电流，电荷，电荷密度，无限表面流体分析：速度，压力图2-1 “载荷”包括边界条件以及其它类型的载荷载荷分为六类：DOF约束，力（集中载荷），表面载荷，体积载荷、惯性力及耦合场载荷。
·DOF constraint（DOF约束）将用一已知值给定某个自由度。
例如，在结构分析中约束被指定为位移和对称边界条件；在热力分析中指定为温度和热通量平行的边界条件。
·Force（力）为施加于模型节点的集中载荷。
例如，在结构分析中被指定为力和力矩；在热力分析中为热流速率；在磁场分析中为电流段。
·Surface load（表面载荷）为施加于某个表面上的分布载荷。
例如，在结构分析中为压力；在热力分析中为对流和热通量。
·Body load（体积载荷）为体积的或场载荷。
例如，在结构分析中为温度和fluences；在热力分析中为热生成速率；在磁场分析中为流密度。
·Inertia loads（惯性载荷）由物体惯性引起的载荷，如重力加速度，角速度和角加速度。
主要在结构分析中使用。
·Coupled-field loads（耦合场载荷）为以上载荷的一种特殊情况，从一种分析得到的结果用作为另一分析的载荷。
一、如何施加对称或者反对称约束？1、在ANSYS中，施加对称约束条件和反对称约束条件的GUI分别为：MainMenu>Preprocessor>Loads>DefineLoads>Apply>Structural>Displacement>Antisym m B.C.>On Nodes MainMenu>Preprocessor>Loads>DefineLoads>Apply>Structural>Displacem ent>Symmetry B.C.>On Nodes2、在ANSYS中，施加对称约束条件和反对称约束条件的命令操作为： DSYM，Lab，Normal，KCN 其中：Lab为对称的方式：正对称（Lab=SYMM）或反对称（Lab=ASYM）。
Normal 为对称面在目前坐标系统（KCN）的法线方向Normal=（X、Y、Z）。
当坐标系为非笛卡儿坐标系时，X代表R，Y代表θ，Z为Φ（坐标系为球坐标系或者环坐标系）。
二、什么是对称或者反对称约束？1、对称边界条件在结构分析中是指：不能发生对称面外（out-of-plane）的移动（translations）和对称面内（in-plane）的旋转（rotations）。
这句话可以理解为：在结构中施加对称条件为指向边界的位移和绕边界的转动被固定。
例如，若对称面的法向为X，如果你在对称面上的节点上施加了对称边界条件，那么：1）不能发生对称面外的移动导致节点处的UX（法向位移）为0。
2）不能发生对称面内的旋转导致ROTZ，ROTY（绕两个切线方向的转角）也为0。
2、反对称边界条件在结构分析中是指：不能发生对称面（out-of-plane）的移动（translations）和对称面外（in-plane）的旋转（rotations）。
这句话可以理解为：在结构中施加反对称条件为平行边界的位移和绕垂直边界的转动被固定。
ansys循环对称边界条件
ANSYS循环对称边界条件是在ANSYS软件中用于模拟具有循环对称特性的物理系统的一种边界条件。
循环对称边界条件可以帮助我们简化模型并减少计算工作量，特别适用于具有旋转对称结构或旋转运动的问题。
在使用ANSYS软件进行仿真分析时，当系统具有旋转对称性时，我们可以利
用循环对称边界条件来减少计算资源和时间。
循环对称边界条件假设系统具有无限数量的相同部分，这些部分组成一个完整的环。
通过将仿真模型中的一个部分复制到一个完整的环中，并将其与原始模型连接起来，可以实现循环对称边界条件的应用。
循环对称边界条件要求边界上的物理量在每个循环位置上具有相同的值。
例如，在旋转对称的问题中，我们可以假设旋转轴为z轴，然后要求流体速度和压力在每个旋转角度位置上均相同。
这样，我们只需在一个循环中解决问题，而无需在完整的环中进行计算。
在设置循环对称边界条件时，首先需要定义旋转中心和方向。
然后，将一个循
环单元从模型中删除，并在旋转中心的旋转平面上放置一个对称面。
接下来，将循环单元连接到对称面，并确保旋转中心与对称面保持对齐。
最后，在循环对称边界条件中设置相应的物理量，如速度和压力。
使用ANSYS的循环对称边界条件，我们可以更高效地模拟旋转对称的物理系统，节省计算资源和时间。
它在许多领域的仿真分析中都有广泛的应用，如航空航天、汽车工程、涡轮机械等。
通过合理设置循环对称边界条件，我们可以更准确地模拟和预测系统的行为，从而为工程设计和优化提供有力的支持。
