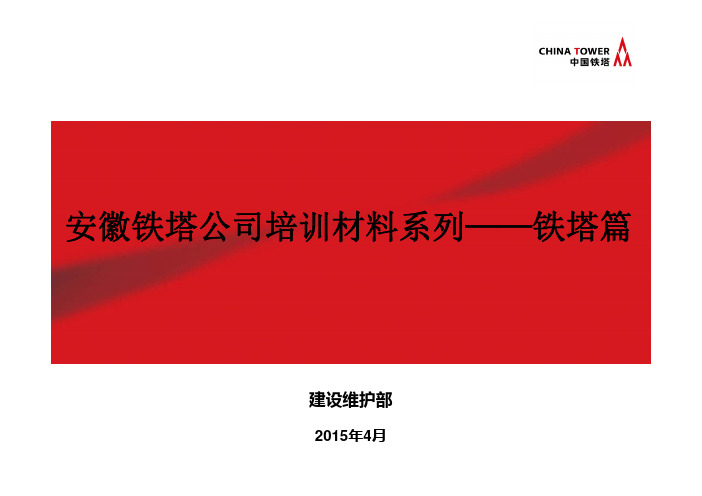

安徽铁塔公司培训材料系列——铁塔篇建设维护部2015年4月三、作用在铁塔上的荷载及设计要点一、铁塔类型与组成四、铁塔性能比较及存量铁塔改造主要内容二、铁塔的关键构造五、铁塔制作安装关键工艺主要类型楼顶塔地面塔单管类塔（景观塔、仿生树、绿化带，路灯塔）角钢塔、三管塔拉线桅杆、增高架拉线桅杆、增高架、H杆楼顶景观塔（双轮等）、集束天线美化天线（方柱、水箱、排气管、空调型）目前安徽省主要采用的塔型如下：楼顶小抱杆一、铁塔类型与组成注：1、单管类塔根据塔段之间的连接形式又可分为套接式（插接式）、内法兰、外法兰。
2、楼顶塔一般都采用拉线固定在建筑物构件上（如边梁、边柱、女儿墙等）3、较矮的美化天线一般通过预制混凝土基础放在建筑物楼面上目前安徽省主要采用的塔型常用高度如下：地面塔常用类型及高度塔型高度（米）平台层数x天线支架个数三管塔40、45、503x6、4x6角钢塔45、50、552x6、3x6单管塔40、452x6、3x6一般只设置天线支架景观塔40、453x3、4x3一般只设置天线支架路灯塔25、30、352x3、3x3一般只设置天线支架楼顶塔常用类型及高度塔型高度（米）天线支架层数x个数拉线桅杆9、12、152x3、3x3增高架12、15、18、202x6、3x6景观塔、集束天线6~122x3、3x3小抱杆4~6数量根据需要设置美化天线2~5数量根据需要设置注：1、具体塔型选择优先参考中国铁塔公司总部《通信铁塔标准图集（V1.0）》2、图集中角钢塔按高风压0.65kPa设计，不适合安徽省，如安徽省各地市涉主要组成部分如下一、铁塔类型与组成主要组成部分塔基础预埋件塔身平台避雷针爬梯天线支架馈线架、过桥地面塔常用塔型照片一、铁塔类型与组成角钢塔三管塔单管塔双轮景观塔仿生树地面塔常用塔型照片一、铁塔类型与组成路灯塔地面增高架地面拉线桅杆H杆楼顶塔常用塔型照片一、铁塔类型与组成拉线桅杆增高架楼顶景观塔集束天线楼顶塔常用塔型照片一、铁塔类型与组成空调美化天线方柱美化天线小抱杆水箱美化天线排气管美化天线二、铁塔的关键构造单管塔平台：单管塔的平台，采用成块栅格板与平台框架通过螺栓卡住而成角钢塔平台：角钢塔的平台，由槽钢、角钢通过螺栓组装而成。
