JS-GC-37微机控制电子万能试验机自校正规程

操作和维护保养规程4.1 设备主要包括拉力机控制盒、测试治具、电源开关、电源线接口、限位块等组成部分，具体如下图所示：4.2软件主界面介绍如下图：说明：操作和维护保养规程1、显示测试过程中力的数值变化；2、显示测试过程中位置的数值变化；3、测试过程中使用的时间显示；4、测试过程速度的显示；5、设备测试前进行力清零按键；6、测试过程中停止按键；7、测试开始运行试验按键；8、测试开始前位移清零按键；五、试验硬件操作要求步骤一：在确认设备的电源连线和信号连线连接无误后，即可按照如下顺序开机：试验机→计算机，开机后再点击计算机上位机软件图标，进入软件后点击“联机”，联机后右上角会显示试验机当前状态，如下图所示：操作和维护保养规程★注意：试验机和计算机的开机顺序会影响计算机的通讯初始化设置，所以务必请用户严格按照上述开机顺序进行。

★注意：每次开机后要预热5 分钟，待系统稳定后，才可进行试验工作。

步骤二：安装夹具，若夹具已安装到试验机上，则对夹具进行检查,并根据试样的长度及夹具的间距设置好限位装置，如下图所示：★注意：尤其在用小力值传感器做试验时，一定要调整好可调挡圈的位置，以免操作失误而损坏小力值传感器。

步骤三：夹持试样，先将试样夹在接近力传感器一端的夹头上，按5号键力清零消除试样自重后再夹持试样的另一端，注意手动检查样品是否夹紧。

步骤四：点击软件主界面上的编辑方案，根据样品需求编辑合适的试验方案（一般都装机时已配置好试验方案），如下图所示。

操作和维护保养规程步骤五：完成方案设置后，点击8号按键后，再点击5号按键运行命令按钮，设备将按照软件设定的试验方案进行试验，若在试验过程中有异常时需及时按下设备的下横梁的右端设有一个红色的急停开关，每个样品试验完后屏幕右端将显示试验结果，如需测试多个样品需在主界面点击添加试样，若试验样品不合格也可以删除试样，如下图所示：步骤六：试验完成后生成报告，设置报告的内容后进行保存，进行关机，关机顺序：试验机→计算机。

电子式万能试验机操作规程1. 引言本操作规程旨在指导用户正确操作电子式万能试验机，确保试验机的安全使用和准确可靠的试验结果。

请用户在使用前仔细阅读本规程，熟悉试验机的组成结构和操作步骤，并按照规程要求进行操作。

2. 试验机概述电子式万能试验机是一种用来测试材料力学性能的设备。

它由试验机主体、控制系统、采样系统和数据处理系统组成。

试验机主体通过控制系统实现载荷施加、变形测量和试验数据采集，数据处理系统可以对试验结果进行分析和记录。

3. 试验机操作步骤3.1 准备工作在进行试验之前，需要进行以下准备工作：•检查试验机主体和附件是否完好，无损坏和松动现象；•检查试验机电源连接是否正确稳定；•确保试验机的控制系统已开机，待机状态正常。

3.2 样品安装请按照以下步骤安装样品：1.清洁试验机工作台面，确保无杂物和尘埃；2.将待测样品放置在试验机工作台面上，并固定好；3.调整试验机夹具，确保夹具紧固力适中，避免夹具滑动或损坏样品。

3.3 参数设置在进行试验之前，需要设置合适的试验参数，包括：1.载荷速度：根据试验要求和样品特性，设置适当的载荷施加速度；2.试验类型：根据试验要求，选择相应的试验类型，如拉伸、压缩、弯曲等；3.试验条件：根据试验要求，设置试验温度、湿度等环境条件。

3.4 试验操作按照以下步骤进行试验操作：1.点击试验机控制界面上的“开始”按钮，试验机开始工作；2.试验机会根据设置的参数，开始施加载荷到样品上；3.实时监控试验机工作状态，确保样品在正常范围内进行变形；4.当样品达到破坏点或试验结束条件时，试验机会停止施加载荷。

3.5 数据处理试验完成后，可以使用数据处理系统对试验结果进行分析和记录。

按照以下步骤进行数据处理：1.从试验机数据采集系统中导出试验数据；2.使用数据处理软件，导入试验数据文件；3.对试验数据进行统计和分析，生成相应的试验报告。

4. 试验安全注意事项在进行试验操作时，请注意以下安全事项：•在使用试验机前，应确保已接受相关的使用培训；•在操作过程中，避免触摸和靠近运动部件，以避免意外伤害；•不超载使用试验机，避免对试验机和样品造成损坏；•试验过程中如发现异常情况，应及时停止并排查故障原因。

微机控制电子万能试验机操作步骤1.打开微机控制电子万能试验机主机电源，（红色旋钮，向右轻轻拧一下即可打开）此时主机绿色指示灯亮起说明主机状态正常。

然后打开电脑，点击桌面Smarttest 软件，打开试验机专业测控软件。

2.打开软件以后进入拉力机操作界面，首先我们要点击右上方的试验方法选项，选择试验时所使用的试验方法（如果没有需要的试验方法时，可以将软件关掉，依次点击电脑桌面-开始-Smattest配置工具箱-输入密码123456-选择试验方法，然后在需要的试验方法前面打勾就可以了）3.再次打开软件，点击软件右上角数据板栏目，跳出数据版界面，点击数据版中新建按钮，可以根据试样的实际规格尺寸输入到数据板里面，比如编号，直径，长度，宽度，厚度，原始标距（原始标距有时是两个夹具之间的距离，有时可能是大变形夹具的距离，有时还可能是手动打标记的距离）等。

需要注意到是试样的尺寸必须输入，否则无法测试出试样的结果，输入是要删掉输入框里面的斜杠。

输入完成后关掉数据板。

（这里需要注意的是新做一次试验是都要点一下新建按钮，否则将会覆盖掉上次测试的结果）4.清零试验数据，包括试验力，变形，位移，时间等，通过手控盒或是软件上面的上升下降按钮调节衡量位置，然后夹好试样。

如果有引伸计或是大变形我们也要将他们夹持在试样上面。

5.然后确认试样无异常，点击软件右下角移动按钮，将界面改到试验界面（也就是上升下降界面变成了试验界面。

再点一下移动按钮两个界面是会相互切换的，上升下降界面是单纯控制衡量上升下降移动的无其他作用，而需要做试验的时候需要改成试验界面，点击试验键做试验，这样试验的数据结果才会记录并且计算显示出来）选择标准中要求的试验速度，点击试验键，开始做试验。

6.如果以上步骤操作没有错误的话此时试验力，变形，时间，曲线将会实时显示。

试验结束后设备会自动停机（如果设备没有自动停机说明我们的操作步骤有误，或者参数设置有误）然后可以点一下右上角数据板，测试结果将会计算并且显示出来。

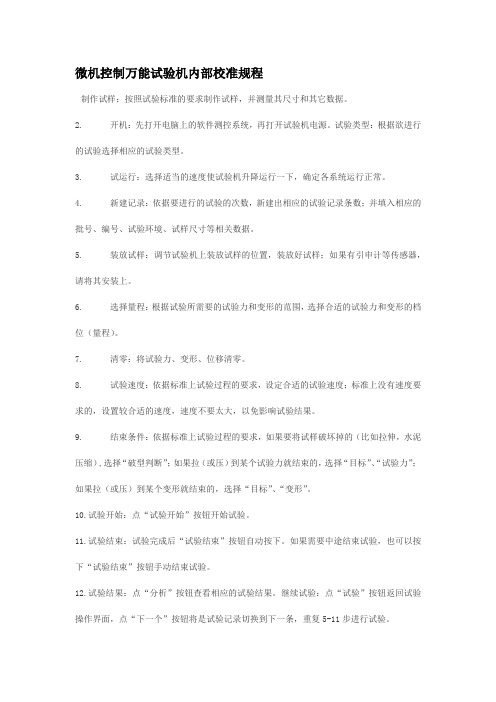

微机控制万能试验机内部校准规程制作试样：按照试验标准的要求制作试样，并测量其尺寸和其它数据。

2. 开机：先打开电脑上的软件测控系统，再打开试验机电源。

试验类型：根据欲进行的试验选择相应的试验类型。

3. 试运行：选择适当的速度使试验机升降运行一下，确定各系统运行正常。

4. 新建记录：依据要进行的试验的次数，新建出相应的试验记录条数；并填入相应的批号、编号、试验环境、试样尺寸等相关数据。

5. 装放试样：调节试验机上装放试样的位置，装放好试样；如果有引申计等传感器，请将其安装上。

6. 选择量程：根据试验所需要的试验力和变形的范围，选择合适的试验力和变形的档位（量程）。

7. 清零：将试验力、变形、位移清零。

8. 试验速度：依据标准上试验过程的要求，设定合适的试验速度；标准上没有速度要求的，设置较合适的速度，速度不要太大，以免影响试验结果。

9. 结束条件：依据标准上试验过程的要求，如果要将试样破坏掉的（比如拉伸，水泥压缩）,选择“破型判断”；如果拉（或压）到某个试验力就结束的，选择“目标”、“试验力”；如果拉（或压）到某个变形就结束的，选择“目标”、“变形”。

10.试验开始：点“试验开始”按钮开始试验。

11.试验结束：试验完成后“试验结束”按钮自动按下。

如果需要中途结束试验，也可以按下“试验结束”按钮手动结束试验。

12.试验结果：点“分析”按钮查看相应的试验结果。

继续试验：点“试验”按钮返回试验操作界面，点“下一个”按钮将是试验记录切换到下一条，重复5-11步进行试验。

13.保存数据：如果试验数据需要保存，按“保存”按钮将试验数据保存到数据库，以备查阅。

打印报表：如果试验结果需要打印，按“输出报表”按钮将试验结果输出到Word文档并打印。

14.关机：先关闭试验机电源，再关闭软件测控系统和电脑。

电子万能试验机操作规程名称：电子万能试验机；型号：WDW-100E；使用人：李腾一、操作前的准备工作：1、试验机进行可靠接地。

2、检查试验传感器是否满足试验要求，是否需要更换传感器，避免被试品测试力过大损坏传感器；或是因为传感器超出被测试品数值过大超出误差允许范围。

二、正式操作：1、按顺序先打开试验机（预热15分钟），再打开电脑的电源开关。

2、待测试品放置试验台面，调节试验机升降按钮确保与测试面对准，并对试品做好装夹。

3、电脑打开软件进入主界面；先查看是否是相应的标准测试。

4、返回主界面后将“实时力值”，“位移”，“变形”，“峰值力值”进行清零。

5、点击右向三角按钮开始试验。

6、当“实时力值”开始下降且“实时力值”明显低于“峰值力值”时，可以点击方框按钮停止试验，或利用试验机自动返车（此项功能需在试验方案中进行参数设置），记录“峰值力值”比对标准做出试验结果判定。

7、实验完毕后，把万能机上的灰尘、试验品残留清理干净，先关闭测试机电源，再关闭软件，再关闭电脑。

三、设备的存放与操作注意事项：1、试验机需要定时除尘，附带的夹具容易生锈，不用时上一点机油。

2、试验机开机预热15分钟后方能开始试验，如果试验中途关机，最少1分钟后再开试验机，不能够关机后直接在打开试验机。

3、若更换负荷传感器，要先关掉试验机电源，软件脱机；且不可带电插拔负荷传感器引线。

4、试验机在搬运时，要水平移动，不能震动过大，更不可搬中间横梁（即装有负荷传感器的横梁）。

过门时小心不要把试验机顶部的光点编码器撞坏。

5、本机负荷传感器最大负荷是100KN（即10000公斤）试验时一定要注意，如果试样拉压力可能超过100KN时，在设置“试验方案”时要写好“定负荷”“负荷衰减率”这两种停机方式。

6、若使用软件时，负荷窗口没有力值显示，看连接负荷传感器的接头是否松动。

电子万能试验机操作规程
1．开机：试验机——>打印机——>计算机
注意：每次开机后，最好要预热10分钟，待系统稳定后，再进行试验工作。

若刚刚关机，需要再开机，至少保证1分钟的时间间隔。

2．双击电脑桌面图标，进入试验软件，选择好联机的用户名和密码
选择对应的传感器及引伸计后击。

3．根据试样情况准备好夹具，若夹具已安装到试验机上，则对夹具进行检查,并根据试样的长度及夹具的间距设置好限位装置。

4．点击里的新试验，选择相应的试验方案(试验方案的设置参照软件说明书)，输入试样的原始用户参数如尺寸等，多根试样直接按回车键生成新记录。

5．夹好试样（有需使用引伸计或大变形时也应相应正确安装），在夹好试样一端后，力值清零（点击力窗口的按钮）再夹另一端。

6．点击，开始自动试验。

试验自动结束后，软件显示试验结果。

7．如有下一根试样，则重复上述5-6步骤
8．试验完成后，点击,打印试验报告。

9．关闭试验窗口及软件；
关机：试验软件——>试验机——>打印机——>计算机。

微机控制万能试验机操作规程使用说明书1.主要概述WAW系列微机控制万能试验机采用微机控制电液伺服阀加载和手动液压加载、主体与控制框分置的设计，具有操作方便、工作稳定可靠、试验精度高、加力平稳的特点，适用于金属、水泥、混凝土、塑料等材料的拉伸、压缩、弯曲、剪切试验。

建议在满足下列条件的环境中安装和使用本设备：a.清洁、干燥、无震动，周围有供试验和维护用的空间(≥0.7m)；b.室温为10℃-35℃。

产品规格和主要技术指标见附表。

2.主机结构原理2.1机械结构原理微机控制万能试验机主体部分由高度可调的支撑架[由机座、丝杆及移动横梁(下钳口座)组成]和工作框架[由工作油缸、活塞、台板、支架及上横梁(上钳口座)组成]。

其工作原理为：由高压油泵向工作油缸供油，通过活塞运动，推动台板和上横梁(上钳口座)向上运动，进行试样的拉伸或压缩试验。

拉伸试验在主机的上横梁与移动横梁之间进行，压缩试验在主机的台板与移动横梁之间进行。

试验空间的调整通过驱动机构(升降电机、链轮、链条等)驱动双丝杆同步旋转使移动横梁升降达到。

2.2电气原理本设备采用三相380V、50Hz交流供电。

主回路包括油泵电机和升降电机，在主回路和控制回路中分别接有熔断器以防止过大的电流，在油泵电机和升降电机前还串联了热继电器以防止电机过载。

3.安装3.1开箱验收当您开箱后，请根据定货合同和装箱单对设备及附件的数量进行核对并检查是否完整，如发现短缺或损坏请尽快通知本公司以便及时处理。

3.2安装前准备试验机应安装在清洁、干燥、无震动而且室温为10℃-35℃的房间内，在试验机的周围应留出足够的空间(≥0.7m)供试验和维护用。

试验机的主体及控制柜应安装在混凝土基础上。

基础尺寸根据外形及地基图规定，留出地脚螺钉及其它电线安装管道等装置，基础的上平面应用水平找正。

3.3试验机安装精度的初步校正主体初步校正：使用框式水平仪或借用附件中的线锤在相互垂直的两个方向校正立柱的垂直度，用在主体底部插入小铁片的方法调整。

万能试验机操作规程《万能试验机操作规程》一、试验机的基本操作流程1. 打开电源开关，等待试验机系统自检完成。

2. 检查试验机夹具和样品是否安装正确，确认试验机各部件无损坏。

3. 启动试验机控制系统，设置试验参数和数据采集参数。

4. 将样品安装在夹具上，调整夹具位置和夹紧力。

5. 准备好试验机操作时所需的安全防护装置，如安全门、安全电眼等。

6. 启动试验机，开始试验。

7. 在试验过程中，密切关注试验机的运行状态和试验数据的采集情况。

8. 当试验完成后，停止试验机，卸下样品和夹具。

9. 关闭试验机电源，并进行清洁和维护。

二、试验机的安全操作注意事项1. 在试验机运行时，不得随意触碰试验机运动部件或夹具。

2. 在进行高压、高温、高速等特殊试验时，必须采取相应的安全防护措施。

3. 操作试验机时，应穿戴相关的防护用具，如手套、护目镜、防护服等。

4. 在试验机故障或异常情况下，应及时停止试验，并进行故障排查和处理。

5. 在试验机运行中，禁止在试验机周围进行其他工作，以免因操作不慎造成危险。

三、试验机的日常维护和保养1. 定期对试验机进行清洁、润滑和检查，确保试验机的各部件正常运行。

2. 对试验机的传感器、控制系统、数据采集系统等关键部件进行定期校验和维护。

3. 对试验机的夹具和样品进行定期更换和维护，避免因磨损和老化导致的试验误差。

4. 对试验机的安全装置进行定期检查和测试，确保其正常使用和有效性。

5. 对试验机的操作人员进行定期培训和考核，提高其操作技能和安全意识。

以上是《万能试验机操作规程》的基本内容，希望所有试验机操作人员都能严格按照规程进行操作，确保试验机的安全性和试验数据的准确性。

万能试验机操作规程——试验机创新研究中心万能试验机在很多实验场合中得到使用，用户在进行使用前，会寻找相对应的万能试验机操作规程，以此来规范万能试验机的使用，下面，试验机创新研究中心为大家做如下整理，希望能对大家的万能试验机的使用有所参考。

根据分类，我们给大家提供三种类型的万能试验机所对应的操作规程。

液压万能试验机的操作规程液压万能试验机用于各种金属、非金属材料的拉伸、压缩、弯曲和剪切试验，以及一些产品的特殊试验，试验操作和数据处理符合GB228-2010《室温材料金属拉伸试验方法》等标准的要求。

今天来介绍一下液压万能试验机的操作规程，如下：1、接好电源线，按“电源”按钮，指示灯亮。

2、根据试样规格选用量程，在摆杆上挂上或取下砣，必要时调整缓冲手轮。

3、根据试样形状尺寸，把相应的钳口装入上下钳口座内。

4、在描绘器的转筒上，卷压好记录纸(方格纸)。

5、开动油泵拧开送油阀使台板上升约10mm，然后关闭送油阀。

如果台板已在升起位置，则不必先开动油泵送油，仅将送油阀关好即可。

6、将试样的一端夹于上钳口中，对于配有液压夹头的机型，则按下控制盒上的“上紧”按钮，夹紧试样。

7、在台板已上升，送、回油阀都关闭的情况下，调整指针对准度盘零点。

(应在没有加压的条件下操作)8、启动升降电机调整拉伸试验空间，将试样垂直夹持好。

对于配有液压夹头的机型，则按下控制盒上的“下紧”按钮，将试样垂直夹持好。

9、将推杆的描绘笔放下进入描绘状态。

10、按试验要求得加力速度，缓慢的拧开送油阀进行加力试验。

试样断裂后关闭送油阀。

如下一组试验间隔较长时间，还应停止油泵工作。

11、把记录数值的描绘笔抬起。

12、打开回油阀卸力后，将从动针拨回零点。

13、取下断裂后的试样。

对于配有液压夹头的机型，先按“上松”按钮使上钳口松开，再按“下松”按钮松开下钳口，分别取下断裂的试样。

电子万能试验机操作规程电子万能试验机是专门针对高等院校、科研院所而设计的新一代双空间微机控制电子万能试验机。

微机控制电子万能试验机安全操作及保养规程1. 引言电子万能试验机是一种广泛应用于材料试验、质量控制、科研、教学等领域的重要实验设备，其测试结果直接影响产品的质量和市场竞争力，因此，正确的操作和保养试验机对保证试验结果的准确性和设备的使用寿命具有重要意义。

本文将针对微机控制电子万能试验机，介绍其安全操作和保养规程，帮助用户安全、高效地使用设备。

2. 安全操作规程2.1 机器安装在机器安装之前，需确认试验机所在的房间符合以下条件：1.确保电源正常，电气线路的接地符合标准要求；2.环境温度在5~40°C之间，相对湿度不大于85%RH；3.空气中不含有腐蚀性气体和燃气；4.周围的振动和噪声不会影响试验机的使用。

试验机需要固定在稳固的基座上，并保证与地面平行。

安装前应将试验机及其外设清洁干净，确保无灰尘和杂质，方能安装。

确保试验机的架构稳固，所有紧固件已紧固。

2.2 电源使用使用前请确认电源符合试验机的要求，并保证电压稳定。

同时试验机设备区域应避免电气柜打开状态。

如发现电源线、插头、插座或电路故障等情况，应及时解决。

2.3 操作规程在使用试验机时，请务必遵守以下操作规程：1.操作前，请确认试验机已接通电源且处于正常工作状态。

在开机前，请确保所有的紧固件和防护罩已经安装好；2.操作时不得随意操作试验机或改变其工作范围；3.建议在设备周围设置警示标志，以提醒他人注意，并避免在设备正常工作时靠近或触碰试验机的运动部分；4.千万不要通过操作控制台直接改变电子万能试验机的动作或数据捕获；5.操作过程中，务必小心谨慎，避免钥匙、钢尺等硬质物体接触到设备部件，以防损坏；6.在操作的过程中，如需要移动或调整试验机部件，请注意不要触碰传感器和传感器电缆，以避免测量数据误差；7.操作结束后，请按照正确的流程关闭试验机，并切断电源供应，以降低费用和能耗。

3. 保养规程3.1 日常保养日常保养是电子万能试验机保持正常工作状态和延长使用寿命的关键因素。
