《系统集成项目管理工程师教材》第 3 版第五章《软件工程》的详细知识点一：软件工程定义1：概念：软件工程是指应用计算机科学、数学及管理科学等原理，以工程化的原则和方法来解决软件问题的工程，目的是提高软件生产率、提高软件质量、降低软件成本:2：组成部分：由方法、工具和过程 3 个部分组成。

其中，方法是完成软件项目的技术手段，支持整个软件生命周期；工具是人们在开发软件活动中智力和体力的扩展与延伸，自动或半自动地支持软件的开发和管理以及各种软件文档的生成；过程贯穿于软件开发的各个环节，是指在软件工具的支持下，软件工程师完成的一系列软件工程活动，管理人员需对软件开发的质量、进度、成本进行评估、管理和控制。

·二：软件需求1：需求的层次①业务需求：反映组织机构或用户对系统、产品高层次的目标要求，从总体上描述为什么要达到某种效应，组织希望达到什么目标，通常来自项目投资人、客户、管理人员等，可确定项目视图和范围。

②用户需求：描述用户的具体目标，或用户要求系统必须能完成的任务和想要达到的结果，构成用户原始需求文档的内容，体现系统给用户带来的业务价值。

③系统需求：从系统的角度说明软件的需求，包括功能需求、非功能需求和约束等。

④功能需求：规定了开发人员必须在系统中实现的软件功能；⑤非功能需求：描述了系统展现给用户的行为和执行的操作等，可细分为软件质量属性和其他非功能需求；约束是对开发人员在软件产品设计和构造上的限制。

2：质量功能部署（QFD）是一种将用户要求转化成软件需求的技术，目的是提升用户满意度。

将软件需求分为常规需求、期望需求和意外需求。

①常规需求是用户认为系统应做到的功能或性能，实现越多用户越满意；②期望需求是用户想当然认为系统应具备的功能或性能，但不能正确描述，若未实现会让用户不满意；③意外需求是用户要求范围外的功能或性能，实现会让用户更高兴，不实现也不影响购买决策。

3：需求获取是开发者与用户之间为了定义新系统而进行的交流，是获得系统必要的特征或用户能接受的、系统必须满足的约束。

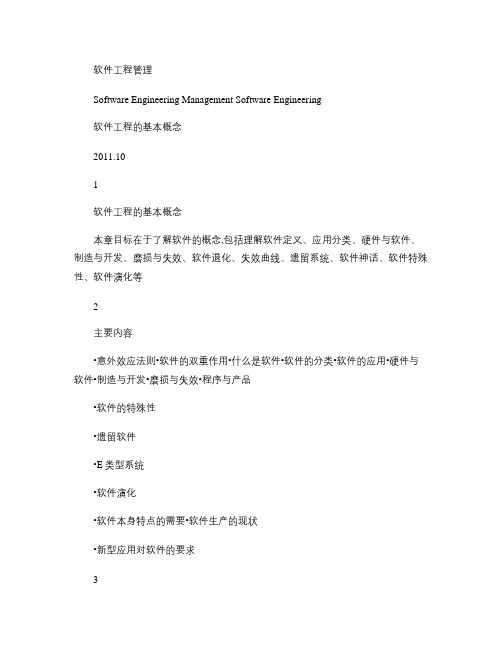

软件工程管理Software Engineering Management Software Engineering软件工程的基本概念2011.101软件工程的基本概念本章目标在于了解软件的概念,包括理解软件定义、应用分类、硬件与软件、制造与开发、磨损与失效、软件退化、失效曲线、遗留系统、软件神话、软件特殊性、软件演化等2主要内容•意外效应法则•软件的双重作用•什么是软件•软件的分类•软件的应用•硬件与软件•制造与开发•磨损与失效•程序与产品•软件的特殊性•遗留软件•E类型系统•软件演化•软件本身特点的需要•软件生产的现状•新型应用对软件的要求3意外效应法则(law of unintended consequences•意外效应法则–某些新科技的发明创造会给其他一些看似无关的技术领域,商业企业、公众甚至整个社会文化带来深远而出人意料的影响和作用•计算机软件已经成为世界舞台上最为重要的科技领域,并且是意外效应法则的一个最好的体现–软件促进了新科技的创新(例如基因工程–现代科技的发展(例如远程通信–传统技术向现代科技的过渡4意外效应法则•汽车–装备GPS,交通拥塞检测等软件设备–每辆汽车的代码量已经超出战斗机装备的代码量–GM生产的新型电动汽车仅用29个月就完成了设计开发工作,节约企业创新成本–宝马公司使用模拟实验改进汽车的防幢性能•进行了91次模拟和两次实际幢车试验•结果是使设计性能提高了30%•每次模拟幢车只用2.5天,而不是3.8个月(仅仅是简单测试•91次模拟幢车的成本比2次实际幢车试验的成本要低的多•医疗–心藏搭桥手术使死亡率减少6倍以上•金融–专家预测,到2020年,手机银行将成为最广泛使用的银行渠道5意外效应法则•西米克斯(SYMYX,一个医疗器公司创立并实行了高度集成、完善的工作流程,从而让科学家利用开阔的思维去发现和优化新材料,其速度比传统研究方法要快几百倍甚至几千倍。

这些工作流程包括机器人技术,它能在最小程度上合成一系列材料,在一个硅片上进行成千上万次微型试验,然后根据需要的物理功能和特性(包括化学、热学、光学、电子或者机械属性,对这些材料同时进行快速筛选,最后经结果记录到数据库系统中,从而累计大量的数据来帮助科学家对接下来的探索过程做出决策•西米克斯公司自诩其设备能让医药公司仅用1%的传统研究成本就可以使其测试速度提高100倍。

软件工程计算机软件系统软件应用软件工程/科学软件嵌入式软件产品线软件Web应用软件人工智能软件开放计算网络资源开源软件软件生命周期可行性分析与项目开发计划需求分析概要设计详细设计编码测试维护软件开发模型瀑布模型V模型是瀑布模型的变体增量模型原型模型探索型实验型演化型螺旋模型制定计划风险分析实施工程用户评估演化模型喷泉模型基于构件的开发模型形式化方法模型软件开发方法结构化方法结构化分析、结构化设计、结构化程序面向数据流自顶向下、逐层分解Jackson方法面向数据结构原型方法面向对象方法以对象作为最基本的元素敏捷方法尽可能早地、持续地对有价值的软件的交付极限编程（XP）水晶法（Crystal）并列争求法（Scrum）自适应软件开发（ASD）软件项目管理范围(4个P)人员person项目管理人员高级管理人员开发人员客户最终用户产品product过程procedure项目project进度管理基本原则划分相互依赖性时间分配工作了确认确定责任明确输出结果确定里程碑进度安排Gantt图PERT图软件质量管理软件质量特性功能性可靠性以使用性效率可维护性可移植性软件质量保证软件评审软件容错技术风险管理软件风险不确定性损失风险识别风险预测风险评估风险控制软件工程.mmap - 2015/4/22 - Mindjet。
