用数码管表示英文字母及阿拉伯数字

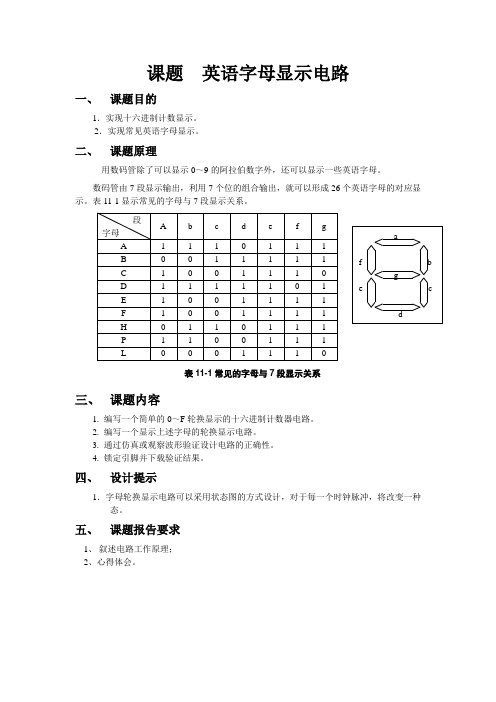

课题英语字母显示电路
一、课题目的
1．实现十六进制计数显示。

2．实现常见英语字母显示。

二、课题原理
用数码管除了可以显示0～9的阿拉伯数字外，还可以显示一些英语字母。

数码管由7段显示输出，利用7个位的组合输出，就可以形成26个英语字母的对应显示。

表11-1显示常见的字母与7段显示关系。

表11-1常见的字母与7段显示关系
三、课题内容
1.编写一个简单的0～F轮换显示的十六进制计数器电路。

2.编写一个显示上述字母的轮换显示电路。

3.通过仿真或观察波形验证设计电路的正确性。

4.锁定引脚并下载验证结果。

四、设计提示
1．字母轮换显示电路可以采用状态图的方式设计，对于每一个时钟脉冲，将改变一种态。

五、课题报告要求
1、叙述电路工作原理；
2、心得体会。

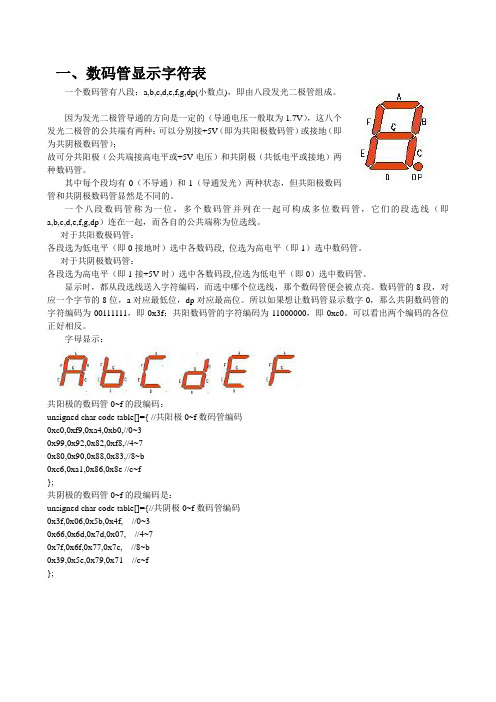

一、数码管显示字符表一个数码管有八段：a,b,c,d,e,f,g,dp(小数点)，即由八段发光二极管组成。

因为发光二极管导通的方向是一定的（导通电压一般取为1.7V），这八个发光二极管的公共端有两种：可以分别接+5V（即为共阳极数码管）或接地（即为共阴极数码管）；故可分共阳极（公共端接高电平或+5V电压）和共阴极（共低电平或接地）两种数码管。

其中每个段均有0（不导通）和1（导通发光）两种状态，但共阳极数码管和共阴极数码管显然是不同的。

一个八段数码管称为一位，多个数码管并列在一起可构成多位数码管，它们的段选线（即a,b,c,d,e,f,g,dp）连在一起，而各自的公共端称为位选线。

对于共阳数极码管：各段选为低电平（即0接地时）选中各数码段, 位选为高电平（即1）选中数码管。

对于共阴极数码管：各段选为高电平（即1接+5V时）选中各数码段,位选为低电平（即0）选中数码管。

显示时，都从段选线送入字符编码，而选中哪个位选线，那个数码管便会被点亮。

数码管的8段，对应一个字节的8位，a对应最低位，dp对应最高位。

所以如果想让数码管显示数字0，那么共阴数码管的字符编码为00111111，即0x3f；共阳数码管的字符编码为11000000，即0xc0。

可以看出两个编码的各位正好相反。

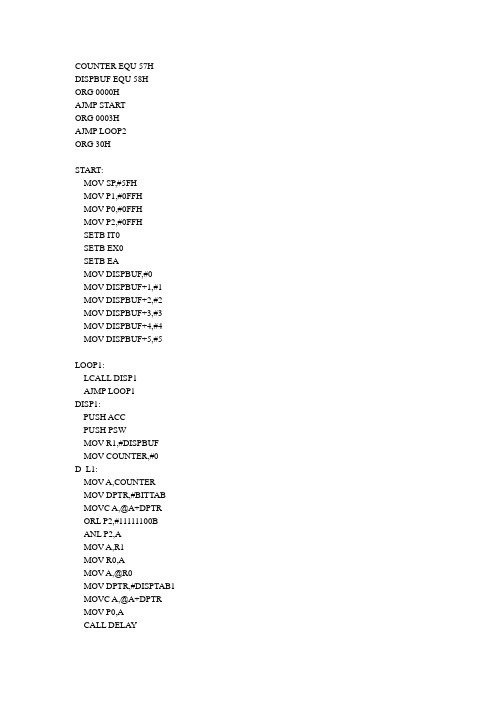

字母显示：共阳极的数码管0~f的段编码：unsigned char code table[]={ //共阳极0~f数码管编码0xc0,0xf9,0xa4,0xb0,//0~30x99,0x92,0x82,0xf8,//4~70x80,0x90,0x88,0x83,//8~b0xc6,0xa1,0x86,0x8e //c~f};共阴极的数码管0~f的段编码是：unsigned char code table[]={//共阴极0~f数码管编码0x3f,0x06,0x5b,0x4f, //0~30x66,0x6d,0x7d,0x07, //4~70x7f,0x6f,0x77,0x7c, //8~b0x39,0x5e,0x79,0x71 //c~f};。

数码管：7SEG-MPX4-CC 四个公阴二极管显示器1234 是阴公共端7SEG-MPX8-CC 八个公阴二极管显示器12345678 是阴公共端7SEG-MPX4-CA 四个公阳二极管显示器1234 是阳公共端7SEG-MPX8-CA 八个公阳二极管显示器12345678 是阳公共端共阴极数码表uchar dispcode[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71}; 共阳极数码表uchar dispcode[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0XD8,0x80,0x90,0x88,0x83,0xc6,0xa1,0x86,0x8e,0x7f,0xbf,0x89,0xff}共阳极数码管的公共阳极接＋5V，当各段阴极上的电平为“0”时，该段点亮，电平为“1”时，该段熄灭。

AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管)BRIDEG 2 整流桥(集成块)BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点)ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管VARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关元件名称中文名说明7407 驱动门1N914 二极管74Ls00 与非门74LS04 非门74LS08 与门74LS390 TTL 双十进制计数器7SEG 4针BCD-LED 输出从0-9 对应于4根线的BCD码7SEG 3-8译码器电路BCD-7SEG转换电路ALTERNATOR 交流发电机AMMETER-MILLI mA安培计AND 与门BATTERY 电池/电池组BUS 总线CAP 电容CAPACITOR 电容器CLOCK 时钟信号源CRYSTAL 晶振D-FLIPFLOP D触发器FUSE 保险丝GROUND 地LAMP 灯LED-RED 红色发光二极管LM016L 2行16列液晶可显示2行16列英文字符，有8位数据总线D0-D7，RS，R/W，EN三个控制端口（共14线），工作电压为5V。

数码管位码数码管位码是计算机中一种用于显示数字的设备，通常我们所说的数码钟、计时器、分秒钟等都是采用了数码管位码的技术。

数码管有许多种类，它们虽然有些不同，但都是采用了“7段码”进行显示。

那么什么是7段码呢？7段码是指将字母、数字、符号等需要显示的信息拼成一个由7个线段组成的图案，然后通过控制这7个线段的亮灭状态来实现信息的显示。

这7个线段分别是：“a”、“b”、“c”、“d”、“e”、“f”、“g”。

而每个线段都可以控制亮或者灭，从而组成不同的图案显示出来。

例如数字“0”需要亮“a”、“b”、“c”、“d”、“e”、“f”这6个线段，而不需要亮“g”线段，这样“0”的数字图案就会显示出来。

不同的数字、字母、符号，需要控制的线段也不同，因此每种字符都有自己独特的7段码。

这些7段码一般是写在数据手册上，供开发人员参考。

下面是几个常见数字的7段码：数字0：abcdef，g不亮；数字1：bc，adefg不亮；数字2：abdeg，cf不亮；数字3：abcdg，ef不亮；数字4：bcfg，ade不亮；数字5：acdfg，b不亮；数字6：acdefg，b不亮；数字7：abc，defg不亮；数字8：abcdefg，不亮；数字9：abcdfg，e不亮。

通过7段码控制数码管的亮灭状态，可以实现数字、字母、符号等信息的显示，具有简单、可靠、高亮度、易于认读等特点。

同时，数码管位码的设计也有一些需要注意的问题：1、位码的输出电流大小需根据数码管的额定电流进行设计，避免烧坏数码管。

2、在设计时要充分考虑功耗问题，避免过度浪费。

3、尽量将位码输出信号与其他信号隔离，避免信号干扰。

4、为了方便PCB板设计，尽量将同一类型的7段码排在一起布局。

总之，数码管位码的设计不仅需要满足实际的显示需求，还需要考虑成本、功耗、可靠性等多方面的因素。

只有在这些方面做好充分的准备，才能设计出高质量的位码方案，有效地驱动数码管的显示。

共阳数码管显示字母对应表共阳数码管是一种常见的电子显示器件，它可以显示数字、字母和一些特殊字符。

在实际应用中，常常需要将字母显示在数码管上，这就需要建立一个字母对应表。

下面将介绍共阳数码管显示字母对应表。

共阳数码管由七个发光二极管组成，每个二极管被标记为a、b、c、d、e、f、g。

利用这七个二极管的不同亮灭组合，可以显示不同的数字、字母和符号。

下面将逐个介绍字母对应的亮灭组合。

字母A可以通过亮灭组合"abcdefg"来显示，将a、b、c、d、e、f、g分别点亮即可。

字母B可以通过亮灭组合"abcdefg"中除去f的其他灯点亮来显示，即将a、b、c、d、e、g点亮。

类似地，字母C可以通过亮灭组合"abcdefg"中除去d和e的其他灯点亮来显示。

字母D可以通过亮灭组合"abcdefg"中除去e和g的其他灯点亮来显示。

字母E可以通过亮灭组合"abcdefg"中除去d和f的其他灯点亮来显示。

字母F可以通过亮灭组合"abcdefg"中除去d、e和f的其他灯点亮来显示。

字母G可以通过亮灭组合"abcdefg"中除去c、d 和e的其他灯点亮来显示。

字母H可以通过亮灭组合"abcdefg"中除去b、e和f的其他灯点亮来显示。

字母I可以通过亮灭组合"abcdefg"中除去a、b、c、d和g的其他灯点亮来显示。

字母J可以通过亮灭组合"abcdefg"中除去a、b、c、d和e的其他灯点亮来显示。

字母K可以通过亮灭组合"abcdefg"中除去b、d、e和f的其他灯点亮来显示。

字母L可以通过亮灭组合"abcdefg"中除去c、d和e的其他灯点亮来显示。

字母M可以通过亮灭组合"abcdefg"中除去a、c、e和g的其他灯点亮来显示。

数码管在proteus中的名称数码管是一种常见的数字显示器件，广泛应用于各种电子设备中。

在Proteus软件中，数码管有不同的名称和功能，下面将介绍其中几种常见的数码管。

1. 7段数码管（Seven Segment Display）：7段数码管是最常见和常用的数码管之一。

它由7个独立的LED（发光二极管）组成，可以显示0到9的数字和一些字母，如A、B、C等。

在Proteus中，7段数码管的名称通常以"DISPLAY"开头，如"DISPLAY_COMMON_ANODE"和"DISPLAY_COMMON_CATHODE"。

2. 4位数码管（4-Digit Display）：4位数码管由4个7段数码管组成，可以显示4位数字。

它通常用于显示时钟、计时器等需要显示时间的设备。

在Proteus中，4位数码管的名称通常以"4DIGIT"开头，如"4DIGIT_COMMON_ANODE"和"4DIGIT_COMMON_CATHODE"。

3. 16段数码管（16-Segment Display）：16段数码管是一种更高级的数码管，由16个独立的LED组成，可以显示更多的字符、数字和符号。

它通常用于需要显示更多信息的设备，如电子表、计算器等。

在Proteus中，16段数码管的名称通常以"16SEGMENT"开头，如"16SEGMENT_COMMON_ANODE"和"16SEGMENT_COMMON_CATHODE"。

4. 点阵数码管（Dot Matrix Display）：点阵数码管是由多个LED组成的矩阵，可以显示更复杂的图形和文字。

它通常用于显示动画、图标等需要更高分辨率的设备。

在Proteus中，点阵数码管的名称通常以"DOT_MATRIX"开头，如"DOT_MATRIX_8x8"和"DOT_MATRIX_16x16"。

4位LED数码管是一种常见的电子显示器件，由4个7段LED数码管组合而成，可以显示0-9的数字和某些英文字母。

每个7段LED数码管由7个LED发光二极管组成，可以显示数字或字母的轮廓。

通过控制每个LED的亮灭，可以显示出不同的数字和字母。

4位LED数码管通常具有公共端，可以通过控制公共端的电平来选择要显示的数码管。

同时，每个数码管的7个LED也可以通过控制相应的引脚来控制其亮灭，从而实现数字的显示。

在实际应用中，4位LED数码管常用于数字显示、计时器、频率计等场合。

由于其亮度高、寿命长、驱动简单等优点，因此在电子产品中得到了广泛的应用。

总之，4位LED数码管是一种非常实用的电子显示器件，可以满足各种数字显示需求，为电子产品增添更多的功能和美观性。

数码管abcdef参数1. 什么是数码管？数码管是一种用于显示数字和字母的电子显示器件。

它由多个发光二极管（LED）组成，每个LED可以显示一个数字或字母。

数码管广泛应用于各种电子设备和仪器中，如计算器、电子钟、电子秤等。

2. 数码管的工作原理数码管的工作原理基于LED的发光特性。

每个数码管由7个LED组成，排列成数字“8”的形状，其中6个LED用于显示数字或字母的不同线段，而第7个LED用于显示小数点。

数码管通过控制每个LED的亮灭状态来显示不同的数字或字母。

通过逐个点亮或熄灭特定的LED，可以形成所需的数字或字母图案。

3. 数码管的abcdef参数数码管的abcdef参数用于确定每个LED的亮灭状态，从而显示特定的数字或字母。

abcdef参数是一个7位的二进制数，每一位对应一个LED，1表示亮灭，0表示熄灭。

下面是abcdef参数与数码管LED的对应关系：LED a b c d e f g位置第7位第6位第5位第4位第3位第2位第1位例如，如果abcdef参数为0110000，表示数码管的a、b、c三个LED亮，而其他四个LED熄灭，因此显示的是数字3。

4. 数码管的使用数码管的使用需要通过控制abcdef参数来显示所需的数字或字母。

通常，数码管与微控制器或其他逻辑电路连接，通过改变abcdef参数的值来实现显示的变化。

下面是使用数码管显示数字0-9的示例：数字abcdef参数0 11111101 01100002 11011013 1111001数字abcdef参数4 01100115 10110116 10111117 11100008 11111119 1111011通过控制abcdef参数的不同组合，可以显示不同的数字或字母。

例如，要显示字母A，可以使用abcdef参数为1110111。

5. 数码管的应用数码管作为一种简单且可靠的显示器件，广泛应用于各种电子设备和仪器中。

5.1 计算器数码管在计算器中用于显示输入的数字和计算结果。

数码管段选和位选英文缩写
数码管通常由多个数字段组成，用于显示数字、字母和符号。

在控制数码管时，常用到的两个英文缩写分别是“LED”和“COM”。

1. LED：Light-Emitting Diode，即发光二极管。

每个数字段都由多个LED组成，通过控制LED的亮灭来显示不同的数字、字母和符号。

2. COM：Common，即共用。

不同的数码管可能会有不同的位数，而共用方式可以减少控制的IO口数量。

在共用方式下，每个数字段的阳极或阴极都会共用一个引脚，需要使用位选控制开关来选择要显示的数字段。

因此，在控制数码管时，常用到的两个英文缩写是LED和COM。

- 1 -。
