下载文档原格式
封闭母线技术协议协议名称：封闭母线技术协议一、引言本协议旨在确立双方关于封闭母线技术的合作，明确各方的权利和义务，以确保双方在封闭母线技术项目中的顺利进行。
本协议适用于所有与封闭母线技术有关的合作项目。
二、定义1. 封闭母线技术：指一种用于电力输送和分配的高压电力系统，通过封闭的导体通道将电能传输到不同的负载点。
2. 甲方：指（公司名称），以下简称“甲方”。
3. 乙方：指（公司名称），以下简称“乙方”。
三、目的本协议的目的是确保甲方和乙方在封闭母线技术项目中的合作顺利进行，明确各方的权利和义务，以达到以下目标：1. 确定封闭母线技术项目的范围和目标。
2. 确定双方的责任和义务。
3. 确定项目进展和成果的评估方式。
4. 确定知识产权和保密事宜。
5. 解决争议的方式和程序。
四、范围和目标1. 范围：本协议适用于甲方和乙方在封闭母线技术项目中的合作。
2. 目标：甲方和乙方将共同努力开发和推广封闭母线技术，提高电力输送和分配的效率，降低能源损耗。
五、责任和义务1. 甲方的责任和义务：a) 提供封闭母线技术项目的详细规划和需求。
b) 提供必要的技术支持和资源，确保项目的顺利进行。
c) 完成按照合同规定的付款义务。
d) 对乙方提供的技术和知识产权予以保护。
e) 在项目期间积极配合乙方的工作，并提供必要的协助。
2. 乙方的责任和义务：a) 根据甲方的需求和要求，提供封闭母线技术的解决方案。
b) 提供技术支持和培训，确保甲方能够正确使用封闭母线技术。
c) 在合同约定的时间内完成工作，并确保交付的成果符合甲方的要求。
d) 对甲方提供的机密信息予以保密。
e) 提供必要的技术文档和培训材料，以便甲方能够独立维护和操作封闭母线技术。
六、项目进展和成果评估1. 甲方和乙方将定期召开会议，讨论项目进展和解决遇到的问题。
2. 甲方有权对乙方提供的成果进行评估和验收。
3. 如发现成果不符合要求，甲方有权要求乙方进行修改和改进，直到满足要求为止。
封闭母线技术协议协议名称：封闭母线技术协议协议编号：[编号]签订日期：[日期]甲方：[甲方名称]地址：[甲方地址]联系人：[甲方联系人]电话：[甲方电话]电子邮件：[甲方电子邮件]乙方：[乙方名称]地址：[乙方地址]联系人：[乙方联系人]电话：[乙方电话]电子邮件：[乙方电子邮件]鉴于：1. 甲方拥有并经营一座电力站，需要进行封闭母线技术的设计、建设和运营；2. 乙方是一家专业的协议撰写专家，具备丰富的封闭母线技术领域知识和经验；双方经友好商议，达成以下协议：第一条协议目的本协议旨在确保甲方电力站封闭母线技术的设计、建设和运营符合相关标准和要求，保证电力站的安全、高效运行。
第二条协议内容1. 乙方将根据甲方的需求和要求，提供封闭母线技术的设计方案，包括但不限于电力站的布局、封闭母线的材料和结构、封闭母线的安装和维护等。
2. 乙方将提供封闭母线技术的建设方案，包括但不限于施工计划、材料采购、设备安装和调试等。
3. 乙方将提供封闭母线技术的运营方案，包括但不限于运行监测、故障排除、定期维护等。
4. 乙方将提供相关培训和技术支持，确保甲方的工作人员具备封闭母线技术的操作和维护能力。
5. 乙方将提供售后服务，包括但不限于故障处理、技术咨询等。
第三条协议执行1. 甲方应向乙方提供电力站的相关信息和要求，确保乙方能够准确理解并满足甲方的需求。
2. 乙方应根据甲方提供的信息和要求，制定相应的封闭母线技术方案，并在协议签订后合理时间内提交给甲方审查。
3. 甲方应在合理时间内审查乙方提交的封闭母线技术方案，并提出修改意见或者确认通过。
4. 乙方应根据甲方的修改意见进行相应调整，并重新提交修改后的封闭母线技术方案，直至甲方确认通过。
5. 乙方应按照协议约定的时间节点，按照封闭母线技术方案进行建设和运营，并及时向甲方汇报工作发展。
6. 甲方应配合乙方的建设和运营工作，提供必要的协助和支持。
7. 双方应保持及时、有效的沟通，共同解决在协议执行过程中浮现的问题和难点。
封闭母线技术协议书8篇篇1甲方（需方）：[公司名称]乙方（供方）：[公司名称]一、引言本协议旨在明确甲乙双方在封闭母线技术方面的合作关系，确保双方权益得到保障。
双方经过友好协商，达成以下协议条款。
二、项目概述项目名称：封闭母线技术合作项目内容：乙方为甲方提供封闭母线技术的研发、生产、销售及售后服务。
三、技术要求1. 乙方需按照甲方提供的技术规范和要求，进行封闭母线的设计和生产。
2. 封闭母线需满足以下技术要求：- 导体材质：优质铜材，确保导电性能良好。
- 绝缘性能：采用优质绝缘材料，确保绝缘性能稳定可靠。
- 防护性能：具备优异的防护性能，防止电流泄漏。
- 安装方式：方便快捷的安装方式，确保安装效率。
- 其他要求：其他甲方提出的技术要求。
四、合作方式1. 甲方负责提供技术规范和要求，以及项目指导和支持。
2. 乙方负责进行封闭母线的研发、生产、销售及售后服务。
3. 双方共同协作，确保项目顺利进行。
五、价格与支付方式1. 乙方需按照甲方提供的技术规范和要求，进行封闭母线的报价。
报价需明确详细，包括材料费、加工费、运输费等。
2. 甲方需在合同签订后支付一定比例的费用作为预付款。
具体支付比例和方式需双方协商确定。
3. 剩余款项需在项目完成后支付，确保双方权益得到保障。
六、售后服务1. 乙方需提供完善的售后服务，包括设备安装、调试、培训等。
2. 售后服务期限需明确详细，确保甲方在使用过程中得到及时有效的支持。
3. 乙方需设立专门的售后服务部门或指定专人负责售后工作，确保售后服务质量。
七、违约责任1. 甲方和乙方应本着诚信合作的原则，共同遵守本协议条款。
如一方违约，应承担相应的违约责任。
2. 具体违约责任需根据违约行为的严重程度和给对方造成的实际损失来确定。
可能包括但不限于赔偿损失、支付违约金等。
八、争议解决1. 如甲乙双方在合作过程中发生争议，应首先通过友好协商解决。
如协商无果，可通过仲裁或诉讼等方式解决。

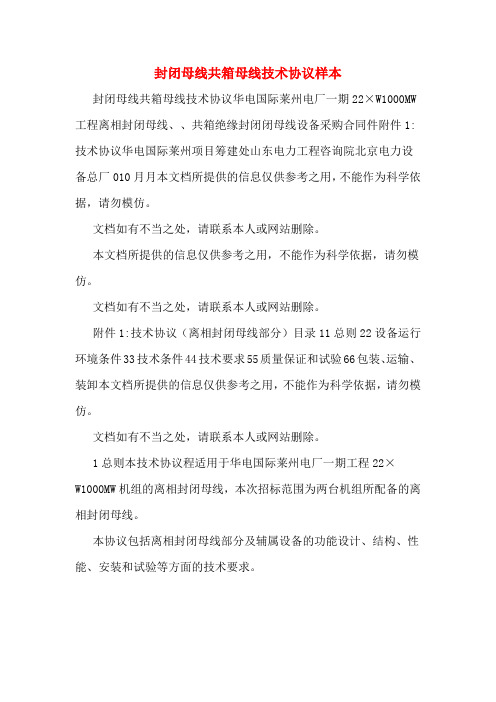

封闭母线共箱母线技术协议样本封闭母线共箱母线技术协议华电国际莱州电厂一期22×W1000MW 工程离相封闭母线、、共箱绝缘封闭闭母线设备采购合同件附件1:技术协议华电国际莱州项目筹建处山东电力工程咨询院北京电力设备总厂010月月本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。
文档如有不当之处，请联系本人或网站删除。
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。
文档如有不当之处，请联系本人或网站删除。
附件1:技术协议（离相封闭母线部分）目录11总则22设备运行环境条件33技术条件44技术要求55质量保证和试验66包装、运输、装卸本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。
文档如有不当之处，请联系本人或网站删除。
1总则本技术协议程适用于华电国际莱州电厂一期工程22×W1000MW机组的离相封闭母线，本次招标范围为两台机组所配备的离相封闭母线。
本协议包括离相封闭母线部分及辅属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
本技术协议提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方保证提供符合本协议和最新工业标准的优质产品。
本技术协议所使用的标准如遇与卖方所执行的标准发生矛盾时，按较高的标准执行，但不产生商务变化。
卖方的产品已在相同容量机组工程或相似条件下有22台运行并超过两年，已证明安全可靠。
因电厂在海边，封闭母线采取有效的防腐措施。
封闭母线整体寿命不少于3355年。
；母线可拆头接线板采用真空离子镀银工艺。
2设备运行环境条件设备安装地点::。
根据莱州市气象站1959～累年共45年的观测资料统计各气象要素累年特征值::累年平均气温::℃累年极端最高气温::℃累年极端最低气温::--17℃累年平均最高气温::℃累年平均最低气温::℃累年平均气压:累年平均相对湿度:63%累年最大风速::累年年最大降水量:本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。
{工程合同}华能白山煤矸石电厂工程共箱封闭母线技术协议本技术协议正本一式3份（华能白山煤矸石电厂1份、河北省电力勘测设计研究院1份、镇江华东电力设备制造厂1份）华能白山煤矸石电厂镇江华东电力设备制造厂代表：代表：电话：0439-/电话：0511-5/FAX：0439-FAX：0511-5电子邮件：电子邮件：邮编：134700邮编：212017地址：白山市江源区民强大街333号地址：镇江市润州区七里甸河北省电力勘测设计研究院代表：电话：0311-1/FAX：0311-0电子邮件：hbed_fadian@邮编：050031地址：石家庄市建华北大街6号目录第一章技术规范1第二章供货范围10第三章技术资料及交付进度13第四章交货进度15第五章监造、检验和性能验收试验16第六章删除19第七章技术服务和设计联络20第八章分包与外购23第九章大（部）件情况24第十章删除25第十一章删除26第十二章删除27第一章技术规范1总则1.1本规范书适用于华能吉林发电有限公司白山煤矸石电厂新建工程2×330MW机组高厂变、起备变共箱封闭母线及其配套设备，发电机交、直流励磁共箱母线及其配套设备，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，卖方应提供一套满足本规范书和所列标准要求的高质量产品及其相应服务。
对国家有关安全、环保等强制性标准，必须满足其要求。
1.3如未对本规范书提出偏差，将认为卖方提供的设备符合规范书和标准的要求。
偏差（无论多少）都必须清楚地表示在“差异表”中。
1.4本规范书所使用的标准如遇与卖方所执行的标准发生矛盾时，按较高标准执行。
1.5合同签订后1个月，按本规范要求，卖方提出合同设备的设计，制造、检验/试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给买方，买方确认。
1.6本工程采用KKS标识系统。
封闭母线安装协议书甲方（委托方）：_______________________乙方（承接方）：_______________________签订日期：____年____月____日鉴于甲方需要安装封闭母线系统，乙方具有相应的安装资质和经验，双方本着平等自愿、诚实信用的原则，经协商一致，达成如下协议：第一条工程概述1.1 工程名称：_______________________1.2 工程地点：_______________________1.3 工程内容：_______________________1.4 工程期限：_______________________1.5 工程质量标准：_______________________1.6 工程价款：_______________________1.7 工程验收标准：_______________________1.8 工程保修期限：_______________________1.9 其他：________________________第二条甲方的权利和义务2.1 甲方应按照约定的时间和方式向乙方支付工程价款。
2.2 甲方应提供必要的施工条件，包括但不限于施工场地、施工用水、用电等。
2.3 甲方有权对乙方的施工进度和质量进行监督和检查。
2.4 甲方应按照工程进度及时提供所需的材料和设备。
2.5 甲方应保证提供的信息和资料的真实性、准确性。
2.6 甲方应协助乙方解决施工过程中出现的相关问题。
第三条乙方的权利和义务3.1 乙方应按照约定的工程期限完成封闭母线的安装工作。
3.2 乙方应保证施工质量符合国家和行业标准。
3.3 乙方应按照甲方的要求提供施工方案和施工进度计划。
3.4 乙方应负责施工过程中的安全管理工作。
3.5 乙方应妥善保管甲方提供的资料和物品。
3.6 乙方应承担因施工不当造成的损失和责任。
3.7 乙方应在工程竣工后向甲方提交完整的工程资料和竣工报告。
封闭母线技术协议协议名称：封闭母线技术协议一、背景与目的本协议旨在确立双方在封闭母线技术方面的合作关系，明确双方的权利与义务，达成共识，促进双方在该领域的技术交流与合作。
二、定义1. 封闭母线技术：指一种电力输电系统中，采用封闭式结构的电力母线，通过该技术可以提高输电效率、降低电力损耗、提高电力系统的可靠性和安全性。
三、合作内容1. 技术交流与合作：双方将就封闭母线技术进行技术交流，并在合适的时间和地点进行技术研讨会、培训班等活动，以促进双方在该领域的技术合作与进步。
2. 技术支持与合作：双方将就封闭母线技术开展合作研发项目，共同开发新的技术解决方案，并在合作过程中提供必要的技术支持与指导。
3. 信息共享与保密：双方将就封闭母线技术的相关信息进行共享，并确保信息的保密性，不得将相关信息泄露给第三方。
四、合作方式1. 项目合作：双方将根据具体项目的需求和技术要求，共同制定合作计划，并明确各自的责任与义务。
2. 人员交流：双方将派遣专业技术人员进行互访与交流，以促进技术合作与共同进步。
3. 资源共享：双方将根据需要共享相关的技术设备、实验室等资源，以提高合作效率与成果。
五、知识产权与保护1. 知识产权归属：双方在合作过程中共同研发的技术成果，知识产权归双方共同所有，双方应协商签订相关的知识产权协议。
2. 保密义务：双方应对合作过程中获得的对方技术和商业机密进行保密，不得向任何第三方泄露。
六、合作期限与终止1. 合作期限：本协议自双方签署之日起生效，有效期为三年。
2. 终止条件：双方一致同意可以提前终止本协议，提前通知对方并经过双方协商达成一致意见。
七、争议解决本协议履行过程中如发生争议，双方应通过友好协商解决。
若协商不成，任何一方均有权向有管辖权的法院提起诉讼。
八、其他条款1. 本协议的修改、补充以及附件的增加或者减少，应经双方书面协商一致，并由双方的授权代表签署。
2. 本协议一式两份，双方各执一份，具有同等法律效力。
重庆市涪陵区青烟洞电厂四级站增效扩容工程招标文件6.3kV励磁部分非标柜招标文件技术规范书招标单位：编制单位：代理机构：二零一二年二月目录一、技术规范------------------------------------------------------------- 2二、供货范围------------------------------------------------------------19三、技术资料和交付进度---------------------------------------------21四、监造（检查）和性能验收试验 --------------------------------22五、技术服务和设计联络---------------------------------------------24六、分包商/外购部件情况--------------------------------------------26七、大（部）件情况---------------------------------------------------26八、其他说明------------------------------------------------------------26一、技术规范1 总则1.1本技术协议书适用于涪陵青烟洞电厂四级站增效扩容工程6.3kV励磁部分非标柜的订货。
它提出了封闭母线及其附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本技术协议书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方保证提供符合工业标准和本协议书的优质产品。
1.3本技术协议书所使用的标准如遇与卖方所执行的标准不一致时，保证按较高标准执行。
1.4卖方保证提供高质量的最新的和全新的设备及其材料。
这些设备保证是技术先进并经过三年以上成功运行实践证明是成熟可靠的产品。
封闭母线槽技术规范及协议书甲方（采购方）：名称：______________________地址：______________________联系人：____________________联系电话：____________________乙方（供应方）：名称：______________________地址：______________________联系人：____________________联系电话：____________________鉴于甲方拟采购封闭母线槽，乙方具备提供相关产品的能力和资质，双方经友好协商，达成以下技术规范及协议：一、产品名称、规格型号、数量及价格|产品名称|规格型号|数量|单价|总价||||||||封闭母线槽|[具体型号]|[具体数量]|[具体单价]|[具体总价]|二、技术规范1. 母线槽应符合以下标准：[标准 1 名称及编号][标准 2 名称及编号]……2. 母线槽的材质要求：导体：采用[具体材质]，导电率不低于[具体数值]。
外壳：采用[具体材质]，具有良好的防护性能和耐腐蚀性。
3. 母线槽的电气性能要求：额定电压：[具体电压值]额定电流：[具体电流值]短路耐受强度：[具体数值]防护等级：不低于[具体防护等级]4. 母线槽的结构要求：应采用[结构形式]，便于安装和维护。
连接方式应牢固可靠，保证良好的电气接触。
5. 其他技术要求：[列出其他特殊的技术要求，如防火、防潮等]三、交货期及地点1. 交货期：乙方应在合同签订后[具体天数]天内将货物交付至甲方指定地点。
2. 交货地点：[详细交货地址]四、质量保证及售后服务1. 乙方保证所提供的封闭母线槽为全新、未使用过的产品，并符合本协议约定的技术规范和质量标准。
2. 产品质量保证期为自验收合格之日起[质保期限]年，在质保期内，如出现质量问题，乙方应负责免费维修或更换。
3. 乙方应提供及时、有效的售后服务，在接到甲方通知后[响应时间]小时内做出响应，[到达现场时间]小时内到达现场进行处理。
阜新发电厂三期“以大代小”技术改造工程圭寸闭母线技术协议中电投阜新发电有限贝任公司辽电力勘测设计院阜新圭寸闭母纟戋有限责任公司二OO 四年十月 阜新目录附件 11 总则 .................................................................... 1 2.技术要求 ............................................................... 1 3.设计和运行条件 .........................................................2 4.离相封闭母线基本参数 ...................................................3 5 共箱封闭母线技术要求 ................................................... 7 6 试验 ................................................................... 10 7 包装、运输10附件 2：供 货 范 围 11 1 一般要求 .............................................................. 11 2 供货范围 .............................................................. 11 附件 3：技术资料和交付进度及配合 ....................... 16 1 一般要求 16 2 资料提交的基本要求 16 3 与其它制造厂的配合 17 附件 4；交货进度 18 附件 5监造内容表 ,,,,,,,,,,,,,,,,,,,,,,,,,, 19附件 11 总则1.1 本技术协议的使用范围,仅限于阜新发电厂三期“以大代小”技术改造工程分相封闭母线和共箱封闭母线。
华电国际莱州电厂一期2×1000MW工程离相封闭母线、共箱绝缘封闭母线设备采购合同附件1：技术协议华电国际莱州项目筹建处山东电力工程咨询院北京电力设备总厂2007年10月附件1：技术协议（离相封闭母线部分）目录1总则2设备运行环境条件3技术条件4技术要求5质量保证和试验6包装、运输、装卸1 总则1.1 本技术协议适用于华电国际莱州电厂一期工程2×1000MW机组的离相封闭母线，本次招标范围为两台机组所配备的离相封闭母线。
本协议包括离相封闭母线部分及辅属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本技术协议提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方保证提供符合本协议和最新工业标准的优质产品。
1.3 本技术协议所使用的标准如遇与卖方所执行的标准发生矛盾时，按较高的标准执行，但不产生商务变化。
1.4 卖方的产品已在相同容量机组工程或相似条件下有2台运行并超过两年，已证明安全可靠。
1.5 因电厂在海边，封闭母线采取有效的防腐措施。
1.6 封闭母线整体寿命不少于35年。
1.7 所有回路导体及外壳的铝板宽度不小于1.5米；母线可拆头接线板采用真空离子镀银工艺。
2 设备运行环境条件2.1 设备安装地点：汽机房A排内8.6米层及汽机房A排外。
2.2 根据莱州市气象站1959～2003年累年共45年的观测资料统计各气象要素累年特征值：累年平均气温： 12.8℃累年极端最高气温：38.9℃累年极端最低气温：-17℃累年平均最高气温：17.7℃累年平均最低气温： 8.6℃累年平均气压： 1011.4hPa累年平均相对湿度： 63%累年最大风速： 21.3m/s累年年最大降水量： 1204.8mm累年最大积雪厚度： 36cm累年最大冻土深度： 68cm累年最多雷暴日数： 53d累年最大覆冰厚度: 10mm(风速1.5m/s)日照强度： 0.1W/cm2（风速0.5m/s）2.3 海拔高度： <1000m2.4 地震烈度： 7度,按8度设防，场地地震动峰值加速度为 115.6cm/s22.5 污秽等级： IV级，泄露比距为3.1cm/kV（最高工作线电压）3 技术条件3.1 遵循的主要现行标准GB156 《标准电压》GB/T762 《标准电流》GB311 《高压输变电设备的绝缘配合》GB8349 《金属封闭母线》GB1207 《电压互感器》GB11032 《交流无间隙金属氧化物避雷器》GB2706 《交流高压电器动热稳定试验方法》GB11021 《电气绝缘的耐热性评定和分级》GB763 《交流高压电器在长期工作时的发热》GB11022 《高压开关设备通用技术条件》GB2900 《电工名词术语》GB12193 《出口机械、电工、仪器仪表包装通用技术条件》GB191 《包装贮运标志》GB3190 《铝及铝合金加工产品的化学成分》JB/T9639 《封闭母线》JB1580 《铝制焊接容器技术条件》JB2420 《户外防腐电工产品的涂漆》GB/T16927 《高压试验技术》DL/T5222 《导体和电器选择设计技术规定》GB5582 《高压电器设备外绝缘污秽等级》GB4208 《外壳防护等级（IP代码）》GB50150 《电气装置安装工程电气设备交接试验技术》GB50260 《电力设施抗震设计规范》原国家电力公司《防止电力生产重大事故的二十五项重点要求》《国家电网公司十八项电网重大反事故措施》3.2工程条件本工程离相封闭母线用于发电机出口与主变压器、厂用高压变压器、励磁变压器之间的连接。
3.2.1 电气主接线特点及其有关主要设备参数3.2.1.1 本工程采用“发电机—变压器组”单元接线，不设发电机出口断路器和隔离开关，但有可拆连接点。
3.2.1.2 发电机出口侧经过高压熔断器接有三组电压互感器和一组避雷器。
3.2.1.3 发电机中性点经过隔离开关接有接地变压器及电流互感器。
3.2.1.4 在发电机出口主封闭母线回路T接引至电压互感器、避雷器柜和励磁变压器柜，在A列外引至高压厂用变压器高压侧。
3.2.2 有关主要设备参数如下：3.2.2.1 发电机主要技术参数如下：型式： QFSN-1039-2-27 (东方电机)额定容量：1039MW最大连续出力：1100MW额定电压：27kV额定电流：24686A功率因数：0.9（滞相）超瞬变电抗：18%中性点接地方式：中性点经接地变压器（二次侧接电阻）的电阻接地系统3.2.2.2 主变压器主要技术参数如下：型式：三台单相、无励磁调压、低损耗、双绕组变额定容量： 3×380MVA额定电压： 525±2X2.5%/27KV额定阻抗： Ud=16%联接组标号： Yn d-113.2.2.3 高压厂用工作变压器为每台机组2台，主要参数如下（暂定）：型式：无励磁调压、低损耗、双卷变额定容量： 50/50MVA额定电压： 27±2X2.5%/10.5kV额定阻抗： Ud = 11%联接组标号： D,yn13.2.2.4 励磁变压器主要参数如下：型式：三台干式单相双绕组变压器额定容量： 3×3300kVA额定电压： 27/1.1kV额定阻抗： Ud=8%联接组标号：Y d113.3 离相封闭母线基本技术参数3.3.1 本工程采用发电机变压器组单元接线，2台高压厂用工作变压器从发电机与主变压器之间支接。
3.3.2 离相封闭母线基本技术参数型式全连式、自然冷却3.3.3 基本技术参数(见表3.1)4 技术要求离相封闭母线及其附属设备基本技术要求如下：4.1离相封闭母线允许温度和允许温升(见表4.1)表4.1 金属封闭母线最热点的温度和温升的允许值4.2 附属设备的技术参数,附属设备的选型及产地应得到买方的认可（以下数量以一台机统计）4.2.1 电压互感器型式：单相、干式环氧树脂浇注、H级绝缘。
额定电压：27kV最高工作电压：30kV变比：kV30.1/30.1/30.1/327全绝缘，3只准确级及额定容量：0.5/3P/3P 100/200/200VA变比：kV30.1/30.1/30.1/327半绝缘，3只准确级及额定容量：3P/3P/3P 200/200/200VA变比：kV30.1/30.1/30.1/327半绝缘，3只准确级及额定容量：0.2/3P/3P 60/200/200VA 额定短时工频耐受电压：80kV(有效值)额定雷电冲击耐受电压：185kV(峰值)4.2.2 电压互感器用熔断器型式：RN□－35/0.5 9只额定电压：35kV额定电流：0.5A断流容量：18000~20000MVA熔断特性：熔断器的I－t特性应与发电机定子接地保护特性相配合，以保证在电压互感器回路发生接地短路时熔断器先熔断。
4.2.3 无串联间隙的氧化锌避雷器（3只）型式：Y5W-32.5/63额定电压：32.5kV(有效值)持续运行电压：27kV(有效值)陡波冲击电流残压：≤75kV(峰值)雷电冲击电流残压(5kA)：≤63kV(峰值)操作冲击电流残压：≤54kV(峰值)直流1mA参考电压：≤42kV(峰值)荷电率:0.82ms方波通流容量：20次，400A使用条件：发电机额定电压27kV，发电机回路发生单相接地时，接地保护瞬时作用于跳闸和灭磁(10秒内)。
避雷器带阻性电流在线监测仪。
4.2.4 中性点接地变压器（1台/1机、参数暂定）型式：干式、单相、H级绝缘额定电压：27kV额定容量：100kVA变比：27/0.23kV额定短时工频耐受电压：80kV(有效值)额定雷电冲击耐受电压：185kV(峰值)二次侧电阻： 0.25Ω，10分钟热稳定电流600A。
中间抽头据继电器参数确定。
4.2.5 隔离开关(中性点用)型式：户内，单相型号：GN11－35 1台额定电压：35kV额定电流：400A操作机构：手动（单相）（带两对辅助接点）4.2.6 电流互感器型号：LGJ－35 1只额定电压：35kV变比：10/1A准确级及容量：0.5/3级 50VA/50VA4.2.7 在线检测装置提供封母温度在线监测装置,可就地及远方显示温度并带有通信接口。
就地监测：在线检测装置,就地设置监测仪表。
远方监测：在线检测装置设置远方报警开关量和遥测模拟量输出。
（测温点最少包括以下位置:6点在发电机出口，6点在主变处）；如果主封闭母线导体中间有软连接，则在软连接处设测温点。
测温装置采用德国欧普士公司产品，型号为OPCT-SR4.2.8 微正压装置额定电压：380/220V额定频率：50Hz额定输入空气压力：（5～7）105Pa母线壳内空气压力：300~2500Pa（相对压力）额定充气量： 54 m3/h，满足补气要求。
由大气压至额定微正压充气时间：25分钟。
空压机采用进口螺杆式空压机,空压机采用两套，一用一备。
干燥器采用冷冻式干燥器（进口）. 柜内电气元器件采用施耐德产品，端子采用凤凰阻燃防潮型端子。
所有阀门采用不锈钢球阀。
封母微正压装置应有远方报警.压缩空气处理：进入微正压装置的压缩空气经除水、除油、除尘处理。
其微尘直径小于0.05mm，油份含量低于15ppm。
封闭母线漏气量正常运行时每台机组不超过外壳内容积的4%。
封母内空气露点温度为-20℃。
4.2.9 接地开关在PT柜内设置接地开关，在检修时接地开关可方便投入，该接地开关设防误操作闭锁装置。
PT柜接地开关: 额定电压：35kV 400A，户内单相（3组/每台机）。
4.2.10 发电机出口电容器（3只/1机、参数暂定）型式：型额定电压：27kV额定电容：0.15µf额定频率：50Hz4.3 接地4.3.1 封闭母线支持结构的外壳及其支撑结构的金属部分可靠接地。
4.3.2 全连式离相封闭母线的外壳采用多点接地方式。
外壳短路板处设可靠接地点。
接地导体有足够的截面，以保证具有通过短路电流的能力。
4.3.3 当母线通过短路电流时，外壳任一点的感应电压不应超过24V。
4.4 密封4.4.1 自然冷却的封闭母线，应防止灰尘、潮气及雨水浸入外壳内部，外壳防护等级为IP65。
封母空气泄露率每小时不超过外壳内容积的4%。
4.4.2 封闭母线外壳应采取各种密封措施。
4.5 结构4.5.1 当封闭母线的主回路和各分支回路为全连式时，要求同相外壳各段有良好的电气连接，并分别在回路的首末端装设短路板，以构成三相外壳间的闭合回路。
主回路和各分支回路末端的短路板，应尽量靠近该处所连设备。
4.5.2 封闭母线的结构，应能布置在楼板的支架上，能悬挂在梁或其他构筑物上。
所有的支持构件，包括户外的支架均应热浸锌处理。
4.5.3 封闭母线的导体，在同一断面上用3个（至少3个）支持绝缘子支撑，每个绝缘子之间相差 120°角。
