微波暗室的设计

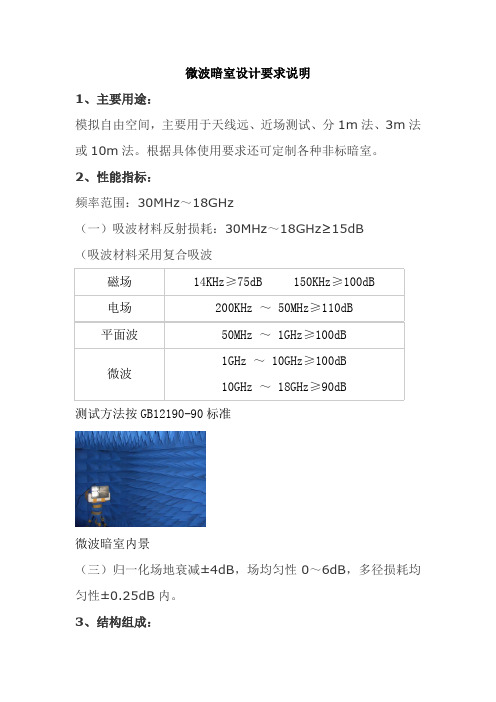

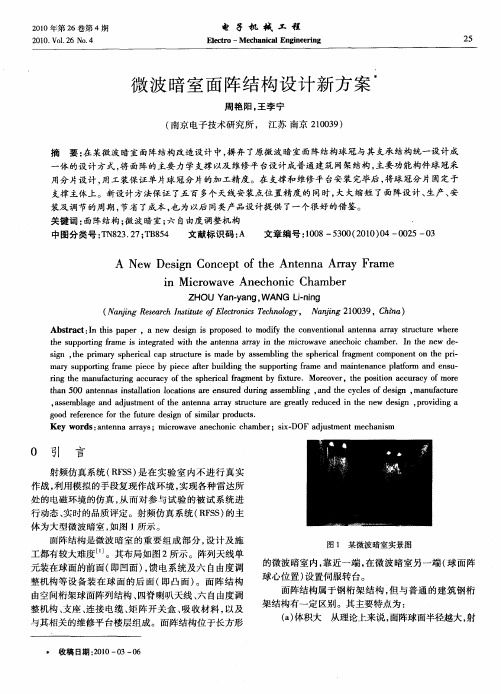

微波暗室设计要求说明
1、主要用途：
模拟自由空间，主要用于天线远、近场测试、分1m法、3m法或10m法。

根据具体使用要求还可定制各种非标暗室。

2、性能指标：
频率范围：30MHz～18GHz
（一）吸波材料反射损耗：30MHz～18GHz≥15dB
（吸波材料采用复合吸波
磁场14KHz≥75dB150KHz≥100dB
电场200KHz ～50MHz≥110dB
平面波50MHz ～1GHz≥100dB
1GHz ～10GHz≥100dB
微波
10GHz ～ 18GHz≥90dB
测试方法按GB12190-90标准
微波暗室内景
（三）归一化场地衰减±4dB，场均匀性0～6dB，多径损耗均匀性±0.25dB内。

3、结构组成：
（一）屏蔽室：
屏蔽室由屏蔽壳体、屏蔽门、通风波导窗及各类电源滤波器等组成。

根据用户要求，屏蔽壳体可采用焊接式或拼装式结构均可。

（二）吸波材料：
1、单层铁氧体片：工作频率范围30MHz～1000MHz。

2、锥形含碳海绵吸波材料：锥形含碳海绵吸波材料是由聚氨脂泡沫塑料在碳胶溶液中渗透而成，具有较好的阻燃特性。

（三）其它：主要有信号传输板、转台、天线、监控系统等。

微波暗室测量系统设计及其对电磁波隐身技术的应用研究第一章：绪论随着电子技术和通信技术的飞速发展，人们对电磁波隐身技术的需求越来越强烈。

电磁波隐身技术是利用电磁波的传播和反射规律，使物体对电磁波的散射和吸收减少或消失，从而达到隐形的效果。

微波暗室测量系统是一种专业的测试设备，广泛应用于电磁波隐身技术的研究中。

本文将详细介绍微波暗室测量系统设计及其对电磁波隐身技术的应用研究。

第二章：微波暗室微波暗室是一种特殊的实验室，用于测试微波电磁波的性质。

通常采用铁质结构，外部涂上一层聚合物电波吸收材料，使其能够有效地吸收微波信号。

微波暗室内部设有微波源和微波接收设备，能够模拟各种复杂的电磁波环境。

微波暗室是研究电磁波隐身技术不可或缺的实验设备。

第三章：微波暗室测量系统微波暗室测量系统是一种基于微波暗室的测试设备，用于测量物体对微波信号的吸收、反射和散射等特性。

该系统主要由微波源、微波接收器、测试样品支撑架和控制系统等部分组成。

其中，微波源和微波接收器分别用于发射和接收微波信号。

测试样品支撑架用于固定测试样品，并能够自由旋转，以实现不同角度下的测试。

控制系统用于控制微波源的频率和功率，同时对微波接收器的信号进行采集和分析。

微波暗室测量系统能够精确地测量物体对微波信号的反射、散射和透射等特性，在电磁波隐身技术的研究中起着重要的作用。

第四章：电磁波隐身技术电磁波隐身技术是利用物体本身的电磁特性，使其对入射电磁波的反射和散射系数降低，从而达到隐身的效果。

其主要技术包括吸波材料、多层介质隔离、相消干涉、假面材料等。

其中，吸波材料是电磁波隐身技术中应用最广泛的一种技术，其吸收系数高、频率范围广，能够显著地减少电磁波的反射和散射。

第五章：微波暗室测量系统在电磁波隐身技术中的应用微波暗室测量系统是电磁波隐身技术研究中最为重要的实验设备之一。

通过微波暗室测量系统的测量，可以获得测试样品对微波信号的吸收、反射和散射等特性。

进而，可以对电磁波隐身技术的各种方法进行量化分析和比较，优化设计方案和材料选型。

紧缩场暗室尺寸计算【最新版】目录一、紧缩场暗室简介二、紧缩场暗室的尺寸计算方法三、紧缩场暗室的设计要点四、紧缩场暗室的应用案例五、总结正文一、紧缩场暗室简介紧缩场暗室，又称为微波暗室，是一种用于微波测量和研究的特殊实验室。

它的主要功能是通过模拟微波在自由空间中的传播特性，对微波设备和系统的性能进行检测和评估。

紧缩场暗室在国防、航空航天、通信等领域具有广泛的应用。

二、紧缩场暗室的尺寸计算方法紧缩场暗室的尺寸计算主要包括暗室长度、宽度和高度的确定。

在计算过程中，需要考虑以下几个因素：1.波长：根据微波的波长，可以确定暗室的最小尺寸。

为了确保暗室内部能够形成紧缩场，暗室的长度、宽度和高度应分别大于微波波长的 2 倍、1 倍和 1 倍。

2.测试设备：根据测试设备的尺寸和安装位置，可以确定暗室的实际尺寸。

同时，需要确保暗室的空间足够大，以容纳测试设备和操作人员。

3.静区：静区是指暗室内部微波场强分布均匀的区域。

在设计紧缩场暗室时，需要确保静区的尺寸足够大，以满足测试需求。

静区的尺寸可以通过暗室长度、宽度和高度的计算得到。

三、紧缩场暗室的设计要点在设计紧缩场暗室时，需要考虑以下几个要点：1.暗室材料：暗室的材料应具有良好的吸波性能，以减小反射和散射。

常用的吸波材料包括硬质泡沫、空心角锥吸波材料和石墨烯吸波材料等。

2.暗室布局：暗室的布局应合理，以确保微波场强分布均匀。

暗室可以采用长方形、正方形或圆形等布局。

3.静区位置：静区应位于暗室中心，以确保微波场强分布均匀。

静区的位置可以通过计算得到。

四、紧缩场暗室的应用案例紧缩场暗室在国防、航空航天、通信等领域具有广泛的应用。

例如，在国防领域，紧缩场暗室可以用于测试雷达系统的性能；在航空航天领域，紧缩场暗室可以用于测试卫星通信系统的性能；在通信领域，紧缩场暗室可以用于测试 5G 基站的性能等。

五、总结紧缩场暗室是一种用于微波测量和研究的特殊实验室。

通过合理的尺寸计算和设计，可以确保暗室内部形成紧缩场，为微波设备和系统的性能检测和评估提供良好的环境。

雷达液位计用微波暗室建设技术中心秦鹏许晓亮严吴莹摘要：微波暗室是进行天线参数测试及电磁波辐射、散射特性测试的理想场所。

在雷达液位计的研制、生产和性能检测过程中，发挥这重要的作用。

本文介绍了微波暗室设计的基本原理，给出了部分参数的选取准则，并分析了其原因。

同时，作为暗室建设的例子，详细介绍了一般雷达液位计生产厂家对微波暗室的需求，以便从结构、屏蔽性能、吸波性能、材料选择等几个方面对小型微波暗室的构建进行阐述。

关键字：微波暗室；天线测量；雷达液位计0 引言微波暗室是实验室条件下保证雷达全系统工作和保护人员安全的必备条件。

为满足雷达液位计在实验室条件下全功率辐射的实际需要，很多一线工作场所需要建设全屏蔽的微波暗室。

建设可以完成雷达远场测试的大型微波暗室，在很多时候不是完全必要的，特别是对一般雷达液位计生产厂家而言，往往只需要完成基本天线参数测量，即完成雷达液位计在实验室条件下的全状态检查与测量、天线的辐射检查与测量、微波通道的驻波比等参数测量，不需要测量天线的方向图，在此情况下，完全可以建设一种小型的全屏蔽的微波暗室。

此类暗室的设计空间不需要将整套雷达检测设备都容纳进去，而只需容纳部分检测设备和辐射天线，并能使天线正常扫描即可。

这里提出了一种实用的小型微波暗室设计方案。

1 结构与屏蔽设计由于微波暗室主要用于雷达的辐射时微波能量吸收以及微波通道的参数测量，因此，暗室的空间以能容纳基本工作人员、天线基本检测设备和天线为宜。

如：总的空间要求为l200×700 mm2，则暗室在装完吸波材料后的净空间2300(长)×1 800(宽)X 2 500(高)mm3即可。

结构形式可以采用外墙用砖混结构，内部用金属板构建屏蔽室；也可以先构建内金属屏蔽室，然后在外层装饰其他墙面材料。

雷达液位计发射平均功率一般较低，通常为1mW左右。

因此，为保证暗室内仪器设备不被外界电磁环境所干扰，必须对外界强源辐射的强功率电磁波进行吸波衰减和屏蔽。

微波暗室吸波工程是为了减少或消除微波辐射对周围环境的干扰，以及提高电磁兼容性而设计的。

下面是一个一般的微波暗室吸波工程方案设计：
1. 选择合适的材料：微波暗室通常采用吸波材料来减少微波的反射和散射。

常见的吸波材料包括吸波涂料、金属网格、波纹铁板等。

根据需求和预算选择合适的吸波材料。

2. 设计暗室结构：根据所需的尺寸和功能要求，设计微波暗室的结构。

通常暗室采用金属外壳，内部覆盖吸波材料，以确保微波不会外泄。

3. 布局吸波材料：在暗室内部墙壁、天花板和地板上布置吸波材料，以最大程度地吸收微波能量。

考虑吸波材料的厚度、密度和覆盖范围，确保吸波效果良好。

4. 减少漏洞：确保暗室结构密封，减少漏洞和缝隙，以防止微波的泄露和外部干扰。

5. 安装衰减器：在微波暗室的进出口处安装衰减器，以减少微波信号的传播和外部干扰。

6. 测试和调整：在设计和建造完成后，进行微波暗室的测试和调整，确保其吸波效果符合设计要求。

7. 规范运行：在使用过程中，遵循操作规程，定期检查和维护微波暗室，以确保其长期稳定的吸波效果。

以上是一个一般的微波暗室吸波工程方案设计的步骤。

具体设计方案需要根据实际需求和情况进行调整和优化。

如果有特定的需求或更详细的设计要求，建议咨询专业的电磁兼容性工程师或设计机构。

微波暗室技术配置一、基本要求通过采取屏蔽措施,有效衰减周围环境中的电磁干扰，也避免室内测试电磁场对周围环境的辐射。

同时吸波材料用于微波暗室的顶面、地面及墙面部位的安装和铺放，以获得合格的电磁测试环境。

总体性能满足天线近场测试的技术要求。

二、暗室尺寸与布局暗室布局如图1所示：暗室屏蔽净空尺寸：41.3m(L)×38.0m(W)×22.8m(H)（其中0.5m在零标高以下）。

类似结构示意图如下暗室配置1扇电动屏蔽大门用于大型设备的进出，2扇屏蔽小门用于人员和小型设备的进出,2扇屏蔽小门用于消防逃生。

暗室的指定区域内可安装两套近场扫描系统，其中第一套扫描架系统安装位置（扫描架基础1）见图1，第二套扫描架系统需预留扫描架基础。

屏蔽体可采取必要的吊挂及支撑措施与周围建筑体连接，需向建筑设计单位提供相关需求。

与本次建设的平面测量系统的配套为：1间非屏蔽控制室尺寸为：20m(L)×5.7m(W)×3.5m (H)（暂定），1间会议室，1间休息室，1间扫描架备件储藏室及1间待测天线（AUT）储藏室。

具体建筑位置见图1，具体建筑尺寸可参照原预留房间尺寸。

扫描架基础1（实施）测控室1（实施）会议室1（实施）休息室1（实施）扫描架备件储藏（实施）AUT 储藏（实施）扫描架基础2（预留）图1 暗室布局示意图三、 主要性能指标暗室功能：利用平面近场方法实现各类天线的测量。

工作频率范围：0.3～40GHz 暗室屏蔽效能（不包括吸波材料）： 0.3～1GHz ：≥95dB （平面波） 1～10GHz ：≥95dB （微波） 10～18GHz ：≥90dB （微波） 18～40GHz ：≥80dB （微波） 静区尺寸：33m(L)×16m(H)×5m(W)（注：待测天线距离测试探头的距离：按低频段0.3GHz 对应的5个波长计算为5米，可覆盖最低可测频段到0.2GHz ）平面近场测试工作区域反射电平： 0.3～1GHz ：≤-35dB1～2GHz：≤-40dB2～12GHz：≤-50dB12～40GHz：≤-55dB四、主要配置如表表1 屏蔽工程主要设备清单五、屏蔽部分介绍屏蔽效能，除符合暗室总体屏蔽效能指标要求外，还应满足GB12190、EN50147-1和MIL-STD285要求，所有设施和配套部件不应影响其屏蔽效能。

天线微波暗室项目设计方案一、项目概述二、暗室结构设计1.外部结构设计：暗室外部结构采用金属屏蔽结构，以确保外界信号不会干扰到实验中的测量结果。

采用漏盖屏蔽结构，以便将外部信号波反射回源端并导入负载端进行吸收。

2.内部结构设计：暗室内部采用球面设计，以确保天线和测量仪器的信号都能够集中在一个点上。

球面内涂覆高吸收率的吸波材料，以降低天线辐射的反射和散射。

三、吸收材料选择吸波材料是天线微波暗室中的核心材料，对暗室性能有着重要影响。

常用的吸波材料有碳基吸波材料、金属负载聚合物吸波材料和磁性导体吸波材料等。

根据实际需要选择合适的吸波材料，并根据天线工作频段选择相应的吸波材料的满足频率。

四、内部设备布局1.天线安装：天线安装在暗室球面的中心位置上，以确保信号发射和接收的准确性。

2.测量仪器安装：根据实际需要，将测量仪器安装在暗室内，以方便进行天线的性能测试和分析。

3.辅助设备安装：根据实际需要，安装辅助设备，如功率放大器、信号发生器等。

五、安全措施1.防雷保护：暗室设计应考虑到防雷措施，采取避雷针和接地等措施，以保护设备和人员的安全。

2.防火措施：暗室应设置火灾报警器、灭火设备等，以确保设备和人员在发生火灾时能够及时采取措施。

3.电磁辐射安全：暗室设计应符合电磁辐射安全标准，例如设置防护门、导波管等，以减少对周围环境和人员的辐射。

六、项目实施1.设计与制造：按照上述方案进行暗室的结构设计，并根据需要选择合适的吸波材料，进行制造。

2.安装调试：完成暗室的制造后，根据设计要求进行安装和调试，确保暗室各设备和吸波材料正常工作。

3.测试验证：在安装调试完成后，进行天线的性能测试和验证，以确保暗室设计的可行性和效果是否符合预期。

七、总结通过天线微波暗室的设计方案，可以保障天线的发射和接收性能以及天线的辐射特性的测试。

设计方案中需要考虑暗室的结构、吸波材料的选择、内部设备布局以及安全措施等方面，以保障实验数据的准确性和人员的安全。
