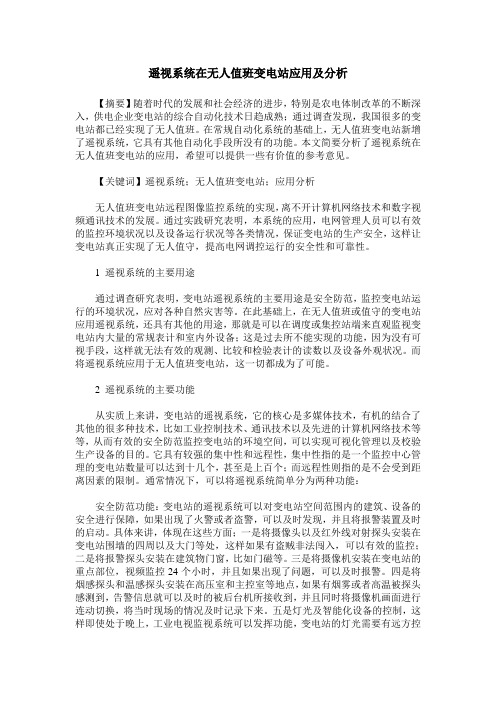

遥视系统在无人值班变电站应用及分析【摘要】随着时代的发展和社会经济的进步,特别是农电体制改革的不断深入,供电企业变电站的综合自动化技术日趋成熟;通过调查发现,我国很多的变电站都已经实现了无人值班。
在常规自动化系统的基础上,无人值班变电站新增了遥视系统,它具有其他自动化手段所没有的功能。
本文简要分析了遥视系统在无人值班变电站的应用,希望可以提供一些有价值的参考意见。
【关键词】遥视系统;无人值班变电站;应用分析无人值班变电站远程图像监控系统的实现,离不开计算机网络技术和数字视频通讯技术的发展。
通过实践研究表明,本系统的应用,电网管理人员可以有效的监控环境状况以及设备运行状况等各类情况,保证变电站的生产安全,这样让变电站真正实现了无人值守,提高电网调控运行的安全性和可靠性。
1 遥视系统的主要用途通过调查研究表明,变电站遥视系统的主要用途是安全防范,监控变电站运行的环境状况,应对各种自然灾害等。
在此基础上,在无人值班或值守的变电站应用遥视系统,还具有其他的用途,那就是可以在调度或集控站端来直观监视变电站内大量的常规表计和室内外设备;这是过去所不能实现的功能,因为没有可视手段,这样就无法有效的观测、比较和检验表计的读数以及设备外观状况。
而将遥视系统应用于无人值班变电站,这一切都成为了可能。
2 遥视系统的主要功能从实质上来讲,变电站的遥视系统,它的核心是多媒体技术,有机的结合了其他的很多种技术,比如工业控制技术、通讯技术以及先进的计算机网络技术等等,从而有效的安全防范监控变电站的环境空间,可以实现可视化管理以及校验生产设备的目的。
它具有较强的集中性和远程性,集中性指的是一个监控中心管理的变电站数量可以达到十几个,甚至是上百个;而远程性则指的是不会受到距离因素的限制。
通常情况下,可以将遥视系统简单分为两种功能:安全防范功能:变电站的遥视系统可以对变电站空间范围内的建筑、设备的安全进行保障,如果出现了火警或者盗警,可以及时发现,并且将报警装置及时的启动。
电力系统自动化中变电站遥测技术探析摘要:随着计算机技术的快速发展气变电站采用无人看守摇视技术对整体工作进行远程在线看管。
变电站遥视技术是一个以多媒体技术为核,心、包括工业控制、通讯技术、网络技术的综合化技术。
当前变电站遥视技术在电力系统自动化中的广泛应用、能有效减少电力系统妥全和设备事故、保障电力系统自动化正常运行的妥全性和可靠性、是当前电力系统自动化中较为先进实用的一种新技术。
关键词:变电站遥视技术;电力系统自动化;应用分析电力技术的不断发展,促使变电站遥视技术成为当前电力系统自动化发展的必然趋势。
变电站遥视技术具有网络视频和数据采集两大功能,为集控站的调度人员更好地掌握电力系统的运行情况提供了一种新的技术。
当前变电站遥视技术在电力系统中广泛应用,大大缩减了人力、物力和财力的消耗,确保了电力系统自动化系统安全可靠运行。
本文针对变电站遥视技术在电力系统自动化中的应用做了简要阐述和分析。
1 变电站遥视技术简述变电站遥视技术是一种集图像采集、图像监视、设备监控、预报联动等多种功能于一身的先进的自动化技术。
具体就是利用当前先进的多媒体网络技术和电子计算机技术,把变电站现场的图像、声音、设备等情况的数据采集处理后通过数字化编码,并利用发达的图像编解码压缩、图像传输等高科技手段,将变电站现场的实时工作状况、机器设备的运行以及安全等实时情况传输到监控中心,实现对远程工作进行监控的一种高科技手段。
变电站遥视技术的主要功能是数据采集与网络视频监控,通过构建内部的多级网络监控系统,利用这套系统可以监控下属变电站的工作运行情况,也有利于各级用户实时了解情况,另外还有安全监控的目的,当变电站的设备工作异常或产生安全事故时,变电站遥视技术就会快速地把设备运行的异常状况传输到监控调度中心,以利于管理人员及时进行可视化调度处理,大大提高了工作的效率,并且也提高了变电站运行和维护的安全性和可靠性。
变电站遥视技术是科学技术尤其是电子计算机技术和网络多媒体技术飞速发展的产物,满足了变电站无人值守和安全生产的需要,也是电力系统安全生产的客观要求。
变电站遥视技术在电力系统自动化中的应用价值观察信息技术的进步带动了不同行业的自动化运行升级,其中变电站遥视技术的操作十分关键。
如何有效的运行相关技术,需要工程管理人员在工作中认真思考并积极实践。
文章对于变电站遥视技术的技术内涵以及基础设计原则进行了简要的分析,并集中阐释了变电站遥视技术运作中的相应问题和前景展望,旨在辅助相关技术人员优化意识,更好的完成自动化运行工作。
标签:变电站;遥视技术;电力系统;自动化在电力系统运行过程中,基础的计算机网络通讯是整体系统运行的物质基础,只有实现基本的自动化控制以及继电保护技术的合理化操作,才能实现整体系统的顺利运行。
在整体技术的运行过程中,自动化配置结构一方面包括基本的保护和监控单元,对基础项目进行有效的电力保护。
也包括基础的故障录波以及母差保护单元,能对基础运行参数进行科学化的调整。
另一方面还包括测量单元以及电压无功综合控制单元,能有效的维系整体系统和技术中电压的变化范围,并对无功补偿效果进行集中的优化。
1 变电站遥视技术内涵要点在实际的技术运行过程中,基本的遥视技术能实现整体系统的正常运行。
遥视技术主要利用基本的数字化网络传输技术,建立相应的多级管理视频控制机制,能实现整体项目的全方位监管,主要运行过程借助视频监控以及安全网络控制。
首先,相关变电站运行结构中,遥视技术主要利用的就是网络传输技术,实现整体视频技术对项目中电气设备的实时控制和管理,并要求相关工程监管人员对监控点进行集中的环境监控,不仅对基本的设备运行模式和状况进行数据的收集和整理,也要对基本的工程运作人员进行有效的管理和监督。
通过遥视技术产生的报警信号进行及时的项目管理和纠偏,以保证管理人员能对工程运行中出现的问题及时解决。
其次,遥视技术还能利用基本的视频技术对整体电力系统的运行情况进行硬盘的录制以及项目的回放,辅助相应的工程监管人员集中对系统隐患进行有效的排查。
最后,相关变电站的电力系统运行中,也要使用遥视技术的相关软件对整体系统运行实现自动化管理,真正实现整体技术对于现场设备的操作和监督。
浅析变电站遥视功能在电力调度自动化的应用摘要:变电站的遥视技术系统融合了网络视频和数据采集两大主要功能,本文介绍了当前无人值班变电站遥视系统的具体情况。
此项技术为集控站的调度人员更好地掌握无人值班变电站的运行状况提供了一种新的技术,可确保变电所综合自动化系统安全可靠运行,充分发挥综合自动化系统的功能和作用。
关键词:变电站;遥视技术;电力系统自动化;监控变电站的遥视技术系统融合了网络视频和数据采集两大主要功能,集遥视系统、安全保卫系统、消防系统、环境监测系统和动力监测系统五大功能子系统于一身,构建多级监控网络系统构架,各级用户都能够实时、直接地了解和掌握其下属变电站的情况。
一旦变电站内部发生安全或者设备数据的报警,系统可对发生的情况及时作出反应,并可通过系统中的调度视频会议功能,及时进行可视化调度处理,便于应急指挥,摆脱了传统系统相互独立、各自应用的非智能化模式,实现变电站多层次、立体化的安防自动化系统。
1系统设计原则遥视系统的设计原则是:建立以变电站为对象,以监控中心来实施监视和控制,并服务于各级主要生产管理部门的多级视频图像监控网络,并辅以适当的警戒功能以实现变电站“五遥”,为变电站实现真正的无人值守创造条件。
在满足需要的前提下,保证系统的稳定可靠,节省投资,使系统发挥良好的经济效应。
1.1 可靠性硬件可靠性:系统采用高性能的工业级设备,保证硬件的7×24小时不间断运行。
软件可靠性:监控操作系统采用Windows操作系统,具有良好的稳定性。
监控图像上通过软件叠加时间和地点防止非法篡改录像资料。
供电可靠性:图像监控设备由UPS供电,在市电电压波动的情况下仍能够提供稳定的交流电压。
用户管理用户等级管理和密码管理相结合,不同的操作人员具有不同的权限,禁止越权操作。
用户操作有记录,系统过滤用户的错误操作。
系统自检测与自恢复:前端系统可以启动自运行,无需现场人员维护。
系统通过多种方式监视所有工作站和编码站的运行,并在发生故障时及时报警与恢复,保证系统7×24 小时不间断运行。
电力系统自动化遥视技术的应用浅析摘要:本文对遥视技术进行分析,并对遥视技术具体功能加以阐述,提出视频技术、通信技术以及网络技术等应用,希望能为提高电力系统自动化水平提供参考建议。
关键词:电力系统;自动化;遥视技术引言:遥视技术以自动化技术为载体,实现图像采集功能,将其应用于电力系统自动化中,有利于对电力设备和电力系统运行状况进行监控,同时对实现远程监控变电站运行状况起到了关键性作用。
遥视技术如何在电力系统自动化中应用,是目前各相关人员需要考虑的问题1.遥视技术分析图像采集、图像监视、设备监控等多项功能于一体是遥视技术明显特征,以网络技术和计算机技术为载体,在此基础上实现对变电站及电力系统运行状况监测、数据采集等,并将现场实际运行状况以数字化编码方式传输至监控中心,达到对变电站及电力系统运行状况远程监控的效果。
电力系统自动化中应用遥视技术,发挥该项技术数据采集和网络视频监控这两项功能作用,实现多级网络监控系统建立,有利于实时监控下属变电站运行运行,也能加强对故障风险控制[1]。
安全监控是遥视技术另一项功能,在电力系统实际应用遥视技术过程中,安全监控功能可对电力系统是否存在故障问题进行监控,一旦出现故障问题可及时向监控中心进行反馈,基于网络视频监控功能,实现故障处理可视化,采取相对应故障解决措施,使其短时间快速恢复电力系统运行,确保电力稳定供应,促进工作效率提升同时,对电力企业可持续发展也有在十分重要作用。
1.遥视技术具体功能及遥视系统设计原则2.1监视功能监视功能作为遥视技术核心功能,将其应用于电力自动化系统中,并发挥着实时监控变电站运行状况的作用,在遥视技术支持下,实现了对变电站运行状况监控,同时也有利于加强对其工作人员监管。
利用遥视技术中监视功能,对变电站相关设备故障信息进行采集,并以文件形式反馈至监控中心,监控中心工作人员可根据文件反馈信息来了解故障问题,便于制定针对性故障解决计划,提升故障维修效率,及时排除电力系统故障,保证电力系统正常稳定运行。
分析当前变电站遥视技术在电力系统自动化中的应用摘要:变电站是电力系统的核心部分,主要负责将原始电能进行大小转换,满足了用户设备的正常使用需求。
随着电力变电站自动化水平的提高,采用其它辅助系统提高变电站的调控能力是电力研究的重点,遥视系统在变电站数据处理中发挥了极为关键的作用。
本文重点介绍了变电站遥视技术的特点和电力系统自动化中的应用。
关键词:变电站;遥视技术;电力系统自动化;应用分析1 遥视系统的作用遥视系统解决了变电站现场的远程可视化及环境监控问题,系统具有遥测、遥信等监测系统不可替代的直观性,弥补了远方运行人员不了解现场情况的不足,它的主要作用是:1.1 监视运行设备,代替运行人员日常例行巡视按规程规定,运行人员需对运行设备进行定期例行巡视,实现无人值班化后,设备的定期巡视一般需每天从远方派人进行,其他时间设备运行情况无法看到。
用遥视系统代替远方运行人员进行巡视,可作到及时了解现场设备的外观状况。
1.2 直观显示远方操作结果调度人员可通过“四遥”系统对无人值班变电站的开关、刀闸进行远方遥控操作,遥信装置反馈操作结果,但开关的实际到位指示和刀闸的运动情况只能通过视觉观察。
1.3 运行设备外部情况观察对一些报警情况,需及时通过视觉核实另外,一些设备外观情况,如变压器漏油、绝缘子脱落、支持绝缘子破损等,只有通过视觉才可观察到。
1.4 防火、防盗和防检修走错间隔无人值班变电站需要一个安全保障系统,遥视系统正好满足这个需求,在出现上述情况时发出警报,通知自动装置阻止事件发生。
、事故记录。
通过遥视系统对无人值班站的事故现场情况进行录像,记录事故发生、发展、结束的全过程。
在事故调查时,可通过这些录像,迅速查清故障原因,提出反事故措施,防范事故的重演。
1.5 其他综合作用:1.5.1 支持相关人员及时直观了解变电站现场的情况,为控制中心操作人员提供变电站现场图像,并对关键部位进行报警检查;1.5.2 进一步保证无人值班变电站的可靠运行,减少变电操作班的工作量,提高工作效率;1.5.3 及时监视到主变压器、断路器、电流互感器、电压互感器等设备的运行状况,根据实际情况及时派人处理;1.5.4 能够远方观看断路器、隔离刀闸、接地刀闸的分合情况,防止误合、误分开关(刀闸)事故的发生;1.5.5 能够及时监视设备的发热情况,通过加装红外线装置的摄相机能及时捕捉到设备的发热情况,避免因设备过热造成的事故;1.5.6 能够及时捕捉设备的异常变化,有利于事故的分析,更好地落实好事故的“四不放过”原则,进一步加强事故的防范措施;1.5.7 能够远方监视操作人员的操作程序和步骤,使其严格执行电力生产运行、检修设备上的规范化管理制度;1.5.8 能够加强火灾事故的预防,及时报警,做到防患于未然;1.5.9 与安防报警探头相结合能及时观察到变电站周围环境的变化,自动报警录像,解决防盗问题,具备防盗报警功能,实现变电站无人值班监控,出入门禁控制等功能,与调度自动化、系统有机结合或融合一体。
变电站遥视技术在电力系统自动化中的应用董楠传统的变电站监控系统采取的是非智能化模式,不但相互间的联系不强,且较为落后。
随着遥视技术的发展与应用,系统可对设备数据、内部安全的报警做出及时反应,并实施可视化的调度处理,自动化程度明显提高,是立体化、多层次的安防监控管理模式。
1 概述遥视技术属于综合自动化系统,该技术融合了多种功能,如视频图像、图像监视预报联动、闭路监视、图像采集、设备监控等,采集处理变电站的各类设备数据、声音、监视图像以及报警信号是其主要工作,主要应用了先进的传输技术以及图像编码压缩技术。
遥视技术可记录下被监视对象每时每刻的变化情况,并真实再现,还可通过MIS网或传输通道实现互联与图像的互传,其特点主要有纪录性、直观性以及实时性。
遥视技术的应用优势为连续性工作与高度可靠性,可实现变电站的无人值班。
电力系统不但需监视24小时连续运行的设备和无人值守的变电站,同时也需控制设备温度、户外照明、空调系统以及消防系统等现场的其他情况与设备。
因此,将信号控制与信号的上下互传添加于图像传输通道中十分必要,而遥视技术具有对现场突发异常事件报警进行检测并处置事件,以及远方与当地控制的功能,较好的满足了这一要求。
(1)遥视技术可对现场突发异常事件报警进行检测并处置事件。
现场的情景可在监控中心看到,此外,监控中心的值班人员可在出现突发异常事件时观察监视器现场图像,及时掌握相关情况并进行判断,如有必要值班人员可通过遥控手段将相应的驱盗与消防设施远方启动。
此外,该技术可数字录像被监控对象的报警信息、声音、活动图像,记录储存的图像可随时即时回收、检索。
若软件失效,硬件也同样可以操作,从而不会对监控工作造成影响。
(2)遥视技术可进行远方与当地控制。
该系统中的图像信息系统是由一定量的监控中心与大量被监控电站组成,目标的搜索、工作方式的改变、设置参数的监视等可在监控中心或是电站当地进行。
2 应用分析2.1 监视实时看管变电站的电气设备即为变电站监视功能。
变电站遥视技术在电力系统自动化中的应用分析摘要:目前变电站的自动化程度和智能化程度不断提升,变电站中传统的监控系统智能化程度较低,而且相互之间缺乏有效联系,将遥视技术在变电站中监控中进行应用,不仅能够对设备和内部安全的报警及时反映,而且采用可视化调度处理,具有较高的自动化程度,作为变电站的安防监控模式,具有较强的立体化和多层次的特点,有效的提高了变电站运行的安全性和可靠性。
关键词:变电站;遥视技术;电力系统自动化;应用1变电站遥视技术及遥视系统结构概述1.1变电站遥视技术变电站遥视技术是在自动化技术的背景上发展起来的,能够实现图像采集,而且能够进行设备以及变电站运行状况的监视,集监视与控制功能于一体,了解变电站的实时运行状况。
同时借助网络技术能够将实时数据直接传输到监控中心,实现对变电站运行状况的远程监控。
1.2变电站遥视系统结构分析对于一般遥视系统而言,主要包括三级变电站、集控中心以及监控中心几部分构成,这三部分系统之间相互协调作用,共同实现对遥视与远程监控。
而对于变电站遥视技术需要结合变电站的实际情况,一般包括监控中心子系统、数据传输子系统以及现场监控子系统构成。
监控中心子系统:该子系统主要由主控中心和区域监控中心两部分构成。
一般在该系统中需要设立多台监控工作站,在监控中心、集控站以及变电部分中均有分布,而且每台监控工作站均能够实现远程遥视的功能,工作人员能够通过一台监控工作站实现对多个变电站的实时监控。
网络传输子系统:网络传输子系统作为监控中心子系统和现场监控子系统的桥梁,能够将现场监控子系统采集到的图像信息和数据传递到监控中心子系统,网络传输子系统的功能直接决定了遥视功能的质量。
当前,一般已经构建了以太网的网络来实现数据的网络传输。
2变电站遥视技术在电力系统自动化中的应用2.1遥视系统的基本配置2.1.1子站子站是遥视系统的核心组成部分之一,它的主要作用是将现场采集到的各类信息,如图像、音视频、设备运行数据等,以编解码的方式进行处理之后,利用通信线路传给主站。
浅谈电力系统自动化中变电站遥视技术的运用作者:张伟来源:《科学导报·学术》2020年第67期【摘要】现代社会的繁荣发展离不开我们对于电力的合理运用。
我国的电力传导及应用主要得益于变电站的合理使用。
当今时代下电力资源被应用于各种领域当中,作为电力传输的重要一环:变电站,其工作的稳定与否直接决定了人们日常生活办公是否能顺利进行。
同样的,变电站的监控与维护不能再只依靠人力来完成,在人力资源有效的情况下为了实现对变电站进行实时的监管与维护我们可以用遥视技术来完成。
本文将从变电站遥视技术的重要性入手,概述电力系统自动化中变电站遥视技术的构建。
【关键词】电力系统;变电站;自动化;遥视技术变电站作为电力系统的重要组成部分之一其稳定性直接关联到了供电关系的稳定。
为了实现变电站的半自动化以及提高电气设备的稳定性,我们需要对遥视技术进行更加合理的运用。
1 变电站遥视技术的重要作用1.1遥视技术的特点自动化相较于人工操作更加方便,稳定也更容易上手等特点已发展为主流的电力系统改良方案,国内已经有成熟的AGC(发电控制自动化)、DAS(配电自动化)在这个背景下行业内最热门的便是变电站综合自动化技术。
本文所讨论的变电站遥视技术属于综合自动化范畴,遥视技术融合了诸多功能可以对变电站进行实时监控,在变电站的运行过程中产生数据并采集图像再进行分析处理为操作者提供变电站实时运行的状态,确保不会出现故障,出现故障时及时发出警报信号。
由于遥视技术的直观性实时性等特点,我们才要将这项技术广泛应用。
1.2遥视技术的作用为了确保电力系统中各个电气设备的正常运作我们需要对这些设备进行二十四小时的实时监控,变电站作为供电设备的一部分更需要进行不间断的监控。
监控主要体现在对设备的温度,运行环境,照明,消防及空调等等各种可能影响设备正常运作的因素,通过遥视技术的运用操作者可以使监视监管过程顺利进行。
遥视技术的作用主要体现在以下几个方面。
(1)通过遥视技术的合理运用可以在检测到现场发生的异常状况后进行简单处理,实时将异常状况呈现给负责监控的人员在相关人员得到异常信息后及时去对异常进行处理,将风险保持在可控范围内不会由于信息传输太慢而错过处理问题的最佳时间。
遥视系统在电力变电站综合自动化系统中的应用(一)【摘要】叙述了遥视系统在电力变电站综合自动化系统中的应用,提出了研制遥视系统的设计思想,分析了遥视系统的组成及其功能特点,对视频图像传输的几种方案进行了对比,并对遥视系统的应用前景进行了展望。
1引言随着电力工业迅速发展,中国正在进行“网厂分开、竞价上网”的改革,以便开放电力市场,引入竞争机制,降低发电成本,合理利用资源,并最终使用户获利。
而电力市场不断完善后,将允许用户参与电力市场的竞争,生产调度与市场交易一体化,调度的作用和地位进一步提高。
这就要求变电站实现无人/少人值守,裁员增效。
根据我们的了解,目前国内只有广东、江苏等发达省份的部分变电站实现了“四遥”(遥测、遥信、遥控、遥调)和无人值班(其实是无人值班,有人值守模式),调度值班人员在远方控制中心即可能对变电站的各类电气参数进行监视,对断路器与电动刀闸进行控制。
遗憾的是,四遥不涉及变电站环境(如防盗、防火、防爆、防渍、防水汽泄漏等)的监控内容,人们对这种“无人值班”心存疑虑。
随着多媒体技术、计算机通信技术的不断成熟,数字视频技术的日臻完善,现代数据传输技术的发展,使得数据传输速率和带宽不断向上突破,为视频监控技术的研制提供了必需的基础。
因此,远程图像控制与信息管理即遥视系统的研究课题,列入了议事日程。
2设计思想变电站遥视系统主要是把变电站现场的监视图像、声音、报警信号和各种设备的数据进行采集处理,采用先进的图像编解码压缩技术和传输技术,集设备监控、图像采集、闭路监视、图像监视预报联动和视频图像等功能于一体的综合自动化系统。
研制该系统时,应充分考虑用户的具体要求和当地的具体情况,建立在高起点的技术之上,按无人值班方案进行设计。
首先,系统应能满足无人值班变电站的要求,具有高度的可靠性和工作的连续性,可以24h 连续监控数十个变电站。
其次,系统应具有多画面视窗,1~16个画面任意分割方式;图像清晰,画面流畅,彻底杜绝马赛克、图像边沿锯齿及拖动现象;在保证高品质画面的同时,降低传输码流,实现了真正的海量存储。
科技资讯科技资讯S I N &T NOLOGY INFORM TION 2008NO.20SCI ENCE &TECHNOLOGY I NFORMATI ON 动力与电气工程随着变电站自动化技术的日益发展,无人值班变电站运行模式已成为一种趋势。
目前,许多变电站实现了“四遥”功能,即遥控、遥信、遥测及遥调。
目前,远程图像监控技术已经日趋成熟,是对“四遥”的进一步补充与完善,被称为第五遥的遥视。
视频监控系统使相关人员及时了解变电站现场的情况,为控制中心操作人员提供变电站现场图象,并对关键部位进行报警检查。
1笔者对远程图像监控系统的基本构成远程图像监控系统可分为厂站端、通信层、主站端及网络层1.1厂站端主要由数字图像编码器、视频切换控制器、云台镜头控制器、灯光控制器、摄像机及各种报警探测器等设备组成。
其中图像编码器是厂站端设备的核心,负责图像采集、压缩编码和通信。
视频切换控制器的主要功能是报警接收、视频切换。
云台镜头控制器的主要功能是控制摄像机的转动及镜头的变焦和聚焦。
灯光控制器的主要功能是控制照明灯光,从而保证光线不足时或晚间也能获得清晰的图像。
1.2通信层通信层由光纤、微波、电话网、D D N 、I S D N 、通信卫星、无线扩频调制解调器等组成。
不同通道所传送的图像质量会有很大的差别,目前都架设了光纤网络,可采用光纤的E 1通道传送图像,能够获得较理想效果,同时可利用光纤的环网为图像传送提供冗余通道,能够获得更为理想的效果。
如采用光纤以太网通道,有利于提高信道的利用率和实现系统功能的扩充。
1.3主站端主站端是由图像监控服务器、监视器、监控软件等组成。
其主要作用是将通信线路采集的数字图像信号通过图像监控服务器采用>?=02=协议和组播技术将其转发到局网域的<23系统。
1.4网络层网络层主要由局域网%<23系统或互联网的网络终端用户构成。
其主要作用是将网络图像监控服务器上的远程现场图像信号和报警信号在局域网或互联网上传输,以供各级网络用户分享信息,实时监视变电所运行状态。
遥视技术在电网调控系统中的应用随着电力行业管理体制的深化改革,电网调控的自动化技术也不断进步。
遥视技术逐步成为为无人值班变电站十分必要的自动化手段,变电站遥视技术的应用为推动电网调控逐步实现自动化、综合化、集中化、智能化方向發展提供有力的保障。
供电公司遥视技术的应用对提高变电站运行的安全性、可靠性,促进电力企业实现代化管理有着重要的现实意义。
标签:遥视技术;电网调控系统;应用1、电网调控技术的基本要求电网调控时,控制系统需将电力系统中各个元件的具体运行信息及数据进行准确采集,对系统的具体运行状态予以实时监控,并对其进行实时调控,确保系统在运行过程中保持稳定性及有序性。
对电力系统实施电网自动调控时,控制系统需能够对各个运行设备及应用元件进行良好的安全防护,系统运行时若监测到设备或元器件在工作时存在异常,需及时对其做出反应,确保系统能够安全运行,将潜在危险予以清理。
对电力系统实施自动化调控时,系统需能够对各个运行环节及运行线路间的实际状态及具体分工予以正确有效地协调,以便运行模式得到进一步完善。
对电力系统实施自动调控时,需尽可能节省电力资源及人力资源,将工作步骤予以尽可能的简化,使得电力系统能够减少运行成本,从而使得资金利用率明显增加。
2、遥视系统方案遥视系统主要由变电站摄像监控设备、通信设备和遥视主站设备组成:摄像监控设备位于变电站现场,采集视频和报警信号;通信设备实现前端信号采集与后端监控系统的信息传输;遥视主站位于调度监控中心等运行管理部门,由管理服务器、电视墙、监控客户终端等组成,对视频信号解压、播放及遥控等,并存贮图像、管理系统设备。
构建一个能够多级管理的视频调度系统,实现对变电站,运行重点区域的实时统一监控,并产生告警联动。
遥视系统主要是把变电站现场的监视图像、声音、报警信号和各种设备的数据进行采集处理,采用先进的图像编解码压缩技术和传输技术,集设备监控、图像采集、闭路监视、图像监视预报联动和视频图像等功能于一体的综合自动化系统。
基于水电站综合自动化的遥视监控系统分析电力在我国经济建设中始终占据着重要的地位,我国工业生产、农业生产、人民生活等都需要借助电力,电力已经成为了人类日常生活中的重要组成部分。
我国电力工业的形式多种多样,像是火力发电、水力发电、风力发电等,相比于其他的电力工业形式,水力发电是成本最低、最清洁的方式。
另外,水资源属于可再生能源的一种,很大程度了缓解了目前严重的能源危机。
综合自动化是现阶段我国常用的水电站运行方式,也是未来水电站发展的必然趋势。
标签:水电站;综合自动化;遥视监控系统前言近几年来,全球都在提倡保护环境、节约资源的计划,电力企业也在积极贯彻国家的政策,大力推动水力发电的建设。
随着科学技术的不断完善,很多领域在经济建设过程中都会结合现代化的科学技术,对于提升企业的综合实力有很大的帮助,水电站也不例外,近几年来,水电站综合自动化的发展受到了政府的大力支持,逐渐成为未来水电站发展的必然趋势。
将遥视监控系统应用在水电站综合自动化中,对于水电站运行的可靠性与安全性都有很大的提升。
一、水电站综合自动化遥视监控系统的必要性传统的水电站会使用三遥系统或者四遥系统来实现无人值班,随着时代的不断进步,传统的调度自动化技术在使用过程中存在很多不完善的地方,无法全面对水电站进行监控与管理,稍有不慎就会造成严重的安全事故,不仅会给企业带来重大的经济损失,还会给用电居民带来很大的困扰。
在进行水电站综合自动化监控的过程中,不仅要对水电站内部的设备运行、文明生产、环境状况等方面进行监管,还要对火灾、爆炸、泄露、失窃、恶意破坏等行为进行管理,只有这样才能最大限度的确保水电站综合自动化的顺利运行。
现代化的遥视监控系统将网络通信技术、网络远程遥控技术相结合,这样当水电站发生问题的时候,现代化的遥视监控系统就能在第一时间发出警报,通知维修人员进行设备、系统的维修,尽可能减少设备故障给水电站的正常运行带来的各方面损失。
另外,现代化的遥视监控系统的信号传输范围扩大了很多,能够实现几十個水电站的统一管理,建立集中式的遥视监控系统,不仅为电力企业节省了大量的人力、物力、财力,还能更好的避免设备故障造成的危害。
随着变电站自动化建设和改造的不断发展完善,电网企业大多已经实现了对远方变电站的遥测、遥信、遥控、遥调,即“四遥”功能。
“四遥”功能可以将变电站现场的运行数据、设备运行状态实时传送到调度中心,调度中心又可以对现场设备进行控制和调节。
虽然“四遥”系统能提高变电站的自动化水平,但还是难以真正的实现变电站无人值守。
因为“四遥”还不能准确了解变电站的实际情况如现场运行环境、火焰和非法进入等。
变电站遥视系统可以通过在变电站安装图像监控仪,使得在第一时间内监视现场情况并作应急处理,并对事故进行追忆,对发生事故当时的录像进行调看,掌握发生事故的资料,便于事故的分析取证,有效的实现了远程可视调度,加强了企业管理,提高了企业效率。
虽然变电站遥视系统已十分成熟,但仍存在一些问题,例如有看不到的死角,或者在大风雨雪等天气恶劣的情况下工作人员无法及时赶到现场了解变电站的情况,无法按时对一些高压以及超高压设备进行巡检,因此变电站智能遥视系统应运而生。
变电站智能遥视系统以自主或遥控的方式对设备进行巡检,可及时发现电力设备的热缺陷、异物悬挂、非法闯入、工作人员遗留在现场的工具等异常现象。
它可以根据操作人员在基站设定的任务按预先设定的路径,通过携带的各种传感器,完成变电站设备的图像巡视、设备仪表的自动识别、一次设备的红外检测等,并记录设备信息,提供异常报警。
操作人员只需通过主站计算机收到的实时数据、图像等信息,即可完成变电站的设备巡视工作。
利用变电站智能遥视系统可以真正实现变电站的无人值守,从而为推动电网的管理逐步向自动化、综合化、集中化、智能化方向发展提供有力的信息技术保障。
1.1变电站就地人工巡视变电站运行工人在现场进行设备巡视,对运行设备进行感观的简单的定性判断,主要通过看、听等感官去实现的[1]。
通过看可以检查设备有无渗漏情况,检查设备参数是否正常,夜间闭灯检查设备的发光和电晕现象;运行设备的故障前兆往往先通过放电的响声或振动的响声表现出来,所以听也是发现故障的关键。
遥视系统用于电力变电站综合自动化分析
发表时间:2018-12-12T15:41:17.487Z 来源:《电力设备》2018年第21期作者:于爽
[导读] 摘要:长期以来管变电站主要采用的是人为模式,存在监管全面性不足、问题发现与解决不及时等问题,而遥视技术的应用克服了传统方法的不足,实现了远程在线看管变电站,自动化得到明显提升。
(国网冀北电力有限公司工程管理分公司北京市丰台区 100070)
摘要:长期以来管变电站主要采用的是人为模式,存在监管全面性不足、问题发现与解决不及时等问题,而遥视技术的应用克服了传统方法的不足,实现了远程在线看管变电站,自动化得到明显提升。
遥视技术属于综合自动化系统,主要应用了先进的传输技术以及图像编码压缩技术。
本文主要围绕电力系统自动化中这一技术的应用展开讨论。
关键词:遥视系统;自动化;变电站
传统的变电站监控系统采取的是非智能化模式,不但相互间的联系不强,且较为落后。
随着遥视技术的发展与应用,系统可对设备数据、内部安全的报警做出及时反应,并实施可视化的调度处理,自动化程度明显提高,是立体化、多层次的安防监控管理模式。
1 概述
遥视技术属于综合自动化系统,该技术融合了多种功能,如视频图像、图像监视预报联动、闭路监视、图像采集、设备监控等,采集处理变电站的各类设备数据、声音、监视图像以及报警信号是其主要工作,主要应用了先进的传输技术以及图像编码压缩技术。
遥视技术可记录下被监视对象每时每刻的变化情况,并真实再现,还可通过MIS网或传输通道实现互联与图像的互传,其特点主要有纪录性、直观性以及实时性。
遥视技术的应用优势为连续性工作与高度可靠性,可实现变电站的无人值班。
电力系统不但需监视24小时连续运行的设备和无人值守的变电站,同时也需控制设备温度、户外照明、空调系统以及消防系统等现场的其他情况与设备。
因此,将信号控制与信号的上下互传添加于图像传输通道中十分必要,而遥视技术具有对现场突发异常事件报警进行检测并处置事件,以及远方与当地控制的功能,较好的满足了这一要求。
(1)遥视技术可对现场突发异常事件报警进行检测并处置事件。
现场的情景可在监控中心看到,此外,监控中心的值班人员可在出现突发异常事件时观察监视器现场图像,及时掌握相关情况并进行判断,如有必要值班人员可通过遥控手段将相应的驱盗与消防设施远方启动。
此外,该技术可数字录像被监控对象的报警信息、声音、活动图像,记录储存的图像可随时即时回收、检索。
若软件失效,硬件也同样可以操作,从而不会对监控工作造成影响。
(2)遥视技术可进行远方与当地控制。
该系统中的图像信息系统是由一定量的监控中心与大量被监控电站组成,目标的搜索、工作方式的改变、设置参数的监视等可在监控中心或是电站当地进行。
2 应用分析
2.1 监视
实时看管变电站的电气设备即为变电站监视功能。
借助与监控中心主站间的声像通信可在电气设备出现异常情况时将报警信号及时发出,检查与维护人员通过查看监视录像可对事故的位置进行确定,及时采取相应的措施,使电站设备的运行恢复至正常状态。
变电站遥视技术可协同其他自动化系统实时监视变电站整体的运行情况,保证其正常运作。
2.2 安全防范
变电站遥视技术的应用为无人值班时的运行安全提供了重要保障,具有安全防范作用。
借助遥视系统,工作人员可对现场各电气设备进行巡视,检查其运行是否正常,且通过这一技术可听到设备运行的声音,这样的一种远程监视可有效保证设备的可靠与安全运行。
当变电站发生盗窃、火灾等事件时,遥视技术会自动切换至摄像机画面,将现场真实情况记录下来,同时发出报警信号,在防护变电站设备与建筑安全方面发挥作用。
在工作改进与工作效率提升方面,遥视技术能够为管理人员与维护人员提供资料与数据支持。
此外,遥视技术还可控制智能化设备以及灯光设备,即远程控制或定时开关变电站灯光,即使在夜间工作人员休息的情况下其监控也不会停止。
在检修设备环节,遥视技术可监控检修的整个过程,极大的便利了对违规操作问题的纠正,确保检修安全高效的完成。
2.3 处理通讯技术数据
在实际操作中,通过数据库系统视频监控系统可分析处理监控所获的各类数据,并将这些数据分布存储,为查询与访问数据库提供了便利,使数据传输速度与效率均得到了极大的提高,同步性与实时性是数字视频远程监控系统的主要特点。
为分析处理告警数据,QL Server数据库系统被应用于变电站监控系统中,其应用不但满足了分布存储和访问数据库的要求,也使系统的负担得到缓解,对于系统稳定性的提高十分有利。
在查询与分析数据方面,系统不但支持多种方式,且提供的数据库也是多种多样,具体有系统事件数据库、实时曲线数据库、历史统计值数据库以及警告数据库等,以强有力的依据支持整体数据的分析、处理以及存储。
2.4 抗干扰与防护
对信号与电源采取避雷保护措施,才能为遥视系统的运行提供保障。
应将避雷装置如避雷器、防雷接地装置以及避雷针等安装在系统周围;对于不在保护范围内的设备如室外摄像机等,其避雷保护应采取直流电源避雷器单独安装方法;应以多级保护方式应用于电源的防护,将一组三相电流避雷针安装于低压配电屏母线上为一级保护,将三相电源避雷器并联于配电箱内是二级保护;应将接线式避雷器串联在每条控制线以实现对信号的防雷。
视频的画面质量会因遥视系统信号间的干扰而受影响,主要表现为不能运行、画面质量降低等。
应将双层屏蔽应用于设备与屏柜间,以隔离的方式达到防护的目的。
此外,可采用隔离变压器保护电源;以视频放大器来解决摄像机画面不清楚的干扰问题。
3 结语
融合了通讯技术数据处理与视频技术功能的变电站遥视技术可有效促进变电站的自动化,符合现代生产活动的发展趋势。
参考文献
[1]周长健,曲伟.变电站遥视技术在电力系统自动化中的应用[J].黑龙江科技信息,2013(24):24.
[2]卢国安.变电站遥视技术在电力系统自动化中的应用[J].建材与装饰,2012(6):247-248.
[3]刘波.探索变电站遥视技术在电力系统自动化中的应用[J].中国科技博览,2012(21):612.。
