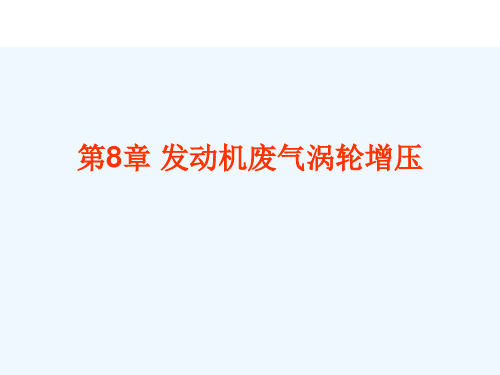

第八章 车用发动机废气涡轮增压概述

简述废气涡轮增压系统的组成与工作原理废气涡轮增压系统是一种常见的汽车动力系统，其主要作用是通过增加进气气流的压力，提高发动机的进气效率，从而提升发动机的输出功率和扭矩。

本文将对废气涡轮增压系统的组成和工作原理进行简述。

一、组成废气涡轮增压系统主要由废气涡轮、增压器、废气管道和冷却系统组成。

1. 废气涡轮：废气涡轮是废气涡轮增压系统的核心部件，它由涡轮轮盘、涡轮轴和涡轮壳体组成。

废气涡轮通过利用发动机排气中的废气能量，将废气的动能转化为涡轮轮盘的旋转动能。

2. 增压器：增压器是废气涡轮增压系统的另一个重要组成部分，它由压气机和涡轮轴连接在一起，通过涡轮轮盘的旋转驱动压气机工作。

增压器的作用是将进气气流压缩，提高进气气流的密度，并将压缩后的气流送入发动机。

3. 废气管道：废气管道用于将发动机排出的废气引导到废气涡轮，使废气涡轮能够转动并驱动增压器工作。

4. 冷却系统：废气涡轮增压系统还配备了冷却系统，用于降低废气涡轮和增压器的工作温度，提高其工作效率和寿命。

冷却系统通常由冷却液循环系统和涡轮壳体上的冷却片组成。

二、工作原理废气涡轮增压系统的工作原理可以简述为以下几个步骤：1. 排气过程：在发动机的排气过程中，废气被排出并经过废气管道进入废气涡轮。

废气的动能使得涡轮轮盘开始旋转。

2. 涡轮传动：废气涡轮的旋转驱动涡轮轴转动，涡轮轴与增压器上的压气机连接在一起。

涡轮轴的转动使压气机开始工作，将进气气流进行压缩。

3. 压缩过程：压气机将进气气流进行压缩，提高气流的密度和压力。

压缩后的气流通过增压器的出口进入发动机的进气道。

4. 燃烧过程：进入发动机的压缩空气与燃油混合后，进行燃烧，释放出能量驱动发动机工作。

由于增压器的作用，进入发动机的气流密度增加，使得燃烧效率提高，从而提高了发动机的输出功率和扭矩。

5. 冷却过程：废气涡轮和增压器在工作过程中会产生大量热量，为了保持其工作效率和寿命，冷却系统通过循环冷却液和冷却片的方式，将热量带走，保持涡轮和增压器的工作温度在合适范围内。

简述废气涡轮增压系统的组成与工作原理
废气涡轮增压系统是一种通过废气能量驱动涡轮，并将空气压缩送入汽车发动机的系统，从而提高发动机的动力输出。

废气涡轮增压系统主要由以下几个组成部分构成：
1. 涡轮：涡轮是废气涡轮增压系统的核心部件，它由涡轮叶轮和涡轮轴组成。

废气从汽车发动机的排气管进入涡轮，使涡轮叶轮高速旋转，通过轴将旋转动力传递给压气机。

2. 压气机：压气机也称为压缩机，位于涡轮的另一端。

它由多个压缩机叶轮组成，压缩机叶轮旋转时会将空气压缩，提高其密度和压力。

3. 中冷器：中冷器位于涡轮和压气机之间，其主要作用是冷却压缩后的空气，提高空气密度，以增加进入汽缸的燃料气体的供给量。

4. 增压控制系统：增压控制系统通过电子控制单元（ECU）监测和调节涡轮增压系统的工作状态。

它根据发动机负载、转速和其他传感器信号来控制涡轮和压气机的工作，以确保最佳的增压效果和发动机性能。

废气涡轮增压系统的工作原理如下：
1. 发动机运转时，废气通过排气管排出。

2. 一部分废气通过排气管进入涡轮，使涡轮叶轮旋转。

3. 涡轮轴将旋转动力传递给压气机，使其旋转。

4. 压气机压缩进入的空气，提高其密度和压力。

5. 压缩后的空气流经中冷器冷却，提高其密度。

6. 冷却后的空气进入汽缸，与燃料混合后进行燃烧，产生更大的爆炸力，从而提高发动机的动力输出。

废气涡轮增压系统可以有效地提高发动机的功率和扭矩输出，提高燃烧效率，降低燃料消耗。

然而，由于涡轮增压系统对发动机的负荷和压力较大，所以需要进行维护和保养，以确保其正常工作。

简述废气涡轮增压系统的组成与工作原理废气涡轮增压系统是一种常见的汽车发动机增压系统，通过利用废气能量驱动涡轮转动，进而增加进气量和提高发动机的动力性能。

本文将以简述废气涡轮增压系统的组成与工作原理为主题，详细介绍其相关内容。

一、组成废气涡轮增压系统主要由废气涡轮、废气涡轮壳体、增压器和废气管路等组成。

1. 废气涡轮：废气涡轮是废气涡轮增压系统的核心部件，由一组叶轮和轴组成。

废气通过废气管路进入涡轮壳体，在叶轮的驱动下，使涡轮快速旋转。

2. 废气涡轮壳体：废气涡轮壳体是废气涡轮增压系统的外壳，起到支撑和保护废气涡轮的作用。

同时，废气涡轮壳体内部还设有导流板和散热器等组件，用于引导废气流动和散发废气的热量。

3. 增压器：增压器是废气涡轮增压系统的另一个关键部件，由一组叶轮和压缩机组成。

当废气涡轮旋转时，压缩机叶轮也会随之旋转，将进气压缩后送入发动机，增加进气量和提高发动机的动力性能。

4. 废气管路：废气管路是废气涡轮增压系统的连接部件，将发动机排出的废气引导至废气涡轮，驱动废气涡轮的旋转。

二、工作原理废气涡轮增压系统的工作原理可以分为以下几个步骤：1. 排气阶段：当发动机工作时，废气在燃烧室内燃烧后产生，随后通过排气门进入废气管路。

废气管路将废气引导至废气涡轮，废气的能量驱动涡轮旋转。

2. 涡轮驱动阶段：废气涡轮在废气的驱动下快速旋转，将旋转动能转化为轴的动力，并传递到增压器的压缩机叶轮。

叶轮的旋转将进气压缩后送入发动机，提高发动机的进气量和充气效率。

3. 压缩阶段：增压器的压缩机叶轮将进气压缩，使气体的密度增加，压力升高。

压缩后的气体通过进气管进入发动机的进气道，与燃油混合后在燃烧室内进行燃烧。

4. 增压效应：通过废气涡轮增压系统的工作，发动机的进气量和气缸充气效率得到提高，使得燃油燃烧更充分，释放更多的能量。

这样可以使发动机在相同排量的情况下，输出更大的功率和扭矩，提高汽车的加速性能和行驶性能。
