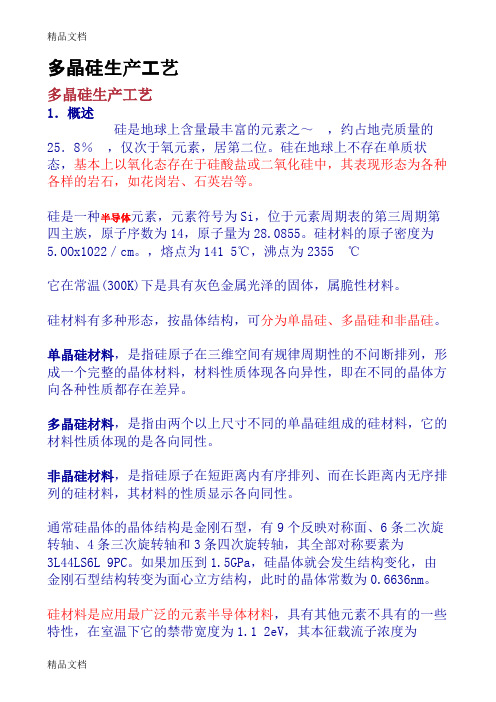

多晶硅生产工艺多晶硅生产工艺1．概述硅是地球上含量最丰富的元素之～，约占地壳质量的25．8％，仅次于氧元素，居第二位。
硅在地球上不存在单质状态，基本上以氧化态存在于硅酸盐或二氧化硅中，其表现形态为各种各样的岩石，如花岗岩、石英岩等。
硅是一种半导体元素，元素符号为Si，位于元素周期表的第三周期第四主族，原子序数为14，原子量为28.0855。
硅材料的原子密度为5.OOx1022／cm。
，熔点为141 5℃，沸点为2355℃它在常温(300K)下是具有灰色金属光泽的固体，属脆性材料。
硅材料有多种形态，按晶体结构，可分为单晶硅、多晶硅和非晶硅。
单晶硅材料，是指硅原子在三维空间有规律周期性的不问断排列，形成一个完整的晶体材料，材料性质体现各向异性，即在不同的晶体方向各种性质都存在差异。
多晶硅材料，是指由两个以上尺寸不同的单晶硅组成的硅材料，它的材料性质体现的是各向同性。
非晶硅材料，是指硅原子在短距离内有序排列、而在长距离内无序排列的硅材料，其材料的性质显示各向同性。
通常硅晶体的晶体结构是金刚石型，有9个反映对称面、6条二次旋转轴、4条三次旋转轴和3条四次旋转轴，其全部对称要素为3L44LS6L 9PC。
如果加压到1.5GPa，硅晶体就会发生结构变化，由金刚石型结构转变为面心立方结构，此时的晶体常数为0.6636nm。
硅材料是应用最广泛的元素半导体材料，具有其他元素不具有的一些特性，在室温下它的禁带宽度为1.1 2eV，其本征载流子浓度为1.45x10 D／cm。
硅材料具有典型的半导体电学性质。
硅材料的电阻率在10～1010Ω·cm间，导电能力介于导体和绝缘体之间。
特性其导电性受杂质、光、电、磁、热、温度等环境因素的影响明显。
高纯无掺杂的无缺陷的硅晶体材料，称为本征半导体，其电阻率在10Ω·cm以上。
P-N结构性。
即N型硅材料和P型硅材料结合组成PN结，具有单向导电性等性质。
这是所有硅半导体器件的基本结构。
