第1篇一、实验背景随着信息技术的飞速发展，网络已成为现代企业、学校等组织运行的重要基础设施。
为了更好地满足网络应用需求，提高网络性能和安全性，网络规划与设计显得尤为重要。
本实验旨在通过实际操作，使学生掌握网络规划的基本方法，提高网络规划与设计能力。
二、实验目的1. 了解网络规划的基本流程和原则；2. 掌握网络拓扑结构、设备选型、IP地址规划等网络规划方法；3. 学会使用网络规划工具，如Packet Tracer等；4. 提高网络规划与设计能力，为实际工作打下基础。
三、实验环境1. 实验设备：笔记本电脑、Packet Tracer、路由器、交换机等；2. 实验软件：Packet Tracer、网络规划工具等；3. 实验资料：网络规划与设计教材、网络设备手册等。
四、实验内容1. 实验任务：为某公司设计一个网络，包括网络拓扑结构、设备选型、IP地址规划等；2. 实验步骤：（1）需求分析：了解公司规模、部门分布、网络应用需求等，确定网络规模和性能要求；（2）网络拓扑设计：根据需求分析结果，设计网络拓扑结构，包括核心层、汇聚层和接入层；（3）设备选型：根据网络拓扑结构，选择合适的网络设备，如路由器、交换机、防火墙等；（4）IP地址规划：规划网络IP地址，包括公网IP地址和私有IP地址；（5）配置网络设备：在Packet Tracer中配置网络设备，实现网络连通；（6）测试网络性能：测试网络性能，如带宽、延迟、丢包率等；（7）总结实验结果：总结实验过程和结果，提出改进建议。
五、实验结果与分析1. 网络拓扑结构：采用三层网络架构，包括核心层、汇聚层和接入层；2. 设备选型：核心层采用路由器，汇聚层采用三层交换机，接入层采用二层交换机；3. IP地址规划：采用私有IP地址规划，公网IP地址通过NAT转换；4. 网络连通性：通过配置网络设备，实现网络连通；5. 网络性能：测试结果表明，网络带宽、延迟、丢包率等性能指标均符合设计要求。

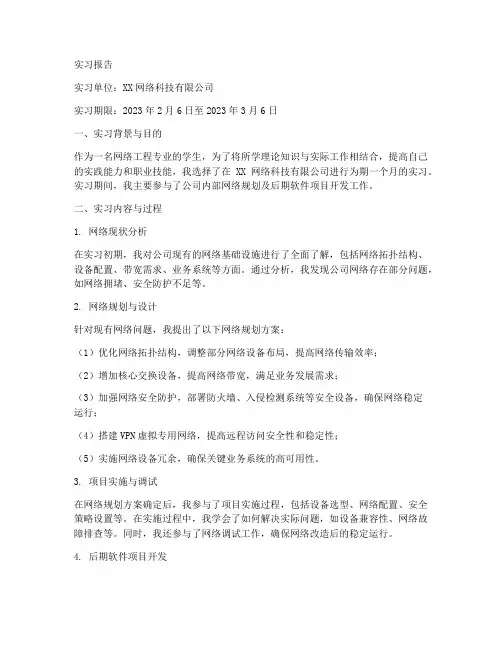

实习报告实习单位：XX网络科技有限公司实习期限：2023年2月6日至2023年3月6日一、实习背景与目的作为一名网络工程专业的学生，为了将所学理论知识与实际工作相结合，提高自己的实践能力和职业技能，我选择了在XX网络科技有限公司进行为期一个月的实习。
实习期间，我主要参与了公司内部网络规划及后期软件项目开发工作。
二、实习内容与过程1. 网络现状分析在实习初期，我对公司现有的网络基础设施进行了全面了解，包括网络拓扑结构、设备配置、带宽需求、业务系统等方面。
通过分析，我发现公司网络存在部分问题，如网络拥堵、安全防护不足等。
2. 网络规划与设计针对现有网络问题，我提出了以下网络规划方案：（1）优化网络拓扑结构，调整部分网络设备布局，提高网络传输效率；（2）增加核心交换设备，提高网络带宽，满足业务发展需求；（3）加强网络安全防护，部署防火墙、入侵检测系统等安全设备，确保网络稳定运行；（4）搭建VPN虚拟专用网络，提高远程访问安全性和稳定性；（5）实施网络设备冗余，确保关键业务系统的高可用性。
3. 项目实施与调试在网络规划方案确定后，我参与了项目实施过程，包括设备选型、网络配置、安全策略设置等。
在实施过程中，我学会了如何解决实际问题，如设备兼容性、网络故障排查等。
同时，我还参与了网络调试工作，确保网络改造后的稳定运行。
4. 后期软件项目开发在网络改造完成后，我参与了公司后期软件项目开发工作。
在此期间，我主要负责编写程序代码、调试程序、协助项目经理完成项目测试与部署。
通过实际操作，我提高了自己的编程能力和团队协作能力。
三、实习收获与反思1. 实践能力提高通过本次实习，我将所学理论知识应用于实际工作中，提高了自己的实践能力和职业技能。
我学会了如何分析网络问题、设计网络方案、实施网络改造和调试网络设备。
2. 团队协作意识增强在实习过程中，我与公司员工紧密合作，共同完成网络改造和软件项目开发任务。
我认识到团队协作的重要性，学会了如何与同事沟通、协作，共同解决问题。
第1篇一、实验目的本次实验旨在使学生了解和掌握网络配置的基本方法，熟悉网络设备的操作，并能根据实际需求设计简单的网络拓扑结构。
通过实验，学生应能够：1. 熟悉网络设备的操作界面和基本功能。
2. 掌握IP地址的配置方法。
3. 理解子网划分和VLAN的设置。
4. 学会网络路由协议的配置。
5. 了解网络安全的配置方法。
二、实验环境1. 实验设备：一台PC机、一台路由器、一台交换机。
2. 软件环境：Windows操作系统、Packet Tracer 7.3.1模拟器。
三、实验内容1. 网络拓扑设计根据实验要求，设计以下网络拓扑结构：```PC0 <----> 路由器1 <----> 路由器2 <----> 交换机1 <----> PC3^ || || |PC1 <----> 交换机2 <----> PC2```2. IP地址配置为网络中的各个设备配置IP地址、子网掩码和默认网关：- PC0: IP地址 192.168.1.1，子网掩码 255.255.255.0，默认网关 192.168.1.2- 路由器1: 接口1: IP地址 192.168.1.2，子网掩码 255.255.255.0，接口2: IP地址 192.168.2.1，子网掩码 255.255.255.0- 路由器2: 接口1: IP地址 192.168.2.2，子网掩码 255.255.255.0，接口2: IP地址 192.168.3.1，子网掩码 255.255.255.0- 交换机1: 接口1: IP地址 192.168.1.3，子网掩码 255.255.255.0，接口2: IP地址 192.168.2.2，子网掩码 255.255.255.0- PC1: IP地址 192.168.2.2，子网掩码 255.255.255.0，默认网关 192.168.2.1 - PC2: IP地址 192.168.3.2，子网掩码 255.255.255.0，默认网关 192.168.3.1 - PC3: IP地址 192.168.3.3，子网掩码 255.255.255.0，默认网关 192.168.3.1 3. VLAN配置为交换机设置VLAN，并将端口划分到对应的VLAN：- 交换机1: VLAN 10: 接口1，VLAN 20: 接口2- 交换机2: VLAN 10: 接口1，VLAN 20: 接口24. 路由协议配置为路由器配置静态路由和RIP协议：- 路由器1: 静态路由 192.168.3.0/24 下一跳 192.168.2.2- 路由器2: 静态路由 192.168.1.0/24 下一跳 192.168.2.1，RIP协议5. 网络安全配置为路由器配置访问控制列表（ACL）：- 路由器1: ACL 100 deny ip any any- 路由器2: ACL 100 deny ip any any四、实验步骤1. 在Packet Tracer中搭建网络拓扑结构。
一、实训背景随着我国5G技术的快速发展，移动网络规划成为通信行业的重要环节。
为了提高学生的实际操作能力和网络规划水平，本实训课程以移动网络规划为主题，通过实际操作和理论学习，使学生掌握移动网络规划的基本原理、方法和技巧。
二、实训目的1. 了解移动网络规划的基本概念和流程；2. 掌握移动网络规划工具的使用；3. 学会根据实际需求进行网络规划；4. 培养学生的团队合作精神和沟通能力。
三、实训内容1. 移动网络基础知识（1）移动通信技术发展历程；（2）移动通信系统组成；（3）移动通信关键技术。
2. 移动网络规划方法（1）需求分析；（2）网络规划原则；（3）网络拓扑设计；（4）频率规划；（5）覆盖规划；（6）容量规划；（7）干扰分析。
3. 移动网络规划工具（1）移动网络规划软件；（2）地理信息系统（GIS）；（3）移动网络优化工具。
4. 实际案例分析（1）选取实际移动网络规划案例；（2）分析案例中的网络规划方法；（3）总结案例中的经验教训。
四、实训过程1. 理论学习通过查阅资料、阅读教材等方式，了解移动网络规划的基本知识，为实际操作奠定理论基础。
2. 软件操作学习移动网络规划软件的使用，如：NetPlan、PyRadioGIS等，掌握网络规划的基本操作。
3. 实际案例分析选取实际移动网络规划案例，分析案例中的网络规划方法，总结经验教训。
4. 团队合作以小组为单位，完成移动网络规划任务，培养团队合作精神和沟通能力。
五、实训成果1. 掌握移动网络规划的基本原理和流程；2. 熟练使用移动网络规划软件；3. 具备实际移动网络规划能力；4. 提高团队合作精神和沟通能力。
六、实训总结本次移动网络规划实训课程使学生掌握了移动网络规划的基本知识和方法，提高了实际操作能力。
通过实训，学生不仅学会了如何使用网络规划工具，还学会了如何根据实际需求进行网络规划，为今后从事移动通信行业奠定了基础。
在实训过程中，学生充分认识到移动网络规划的重要性，同时也认识到网络规划过程中需要综合考虑多方面因素，如频率、覆盖、容量、干扰等。

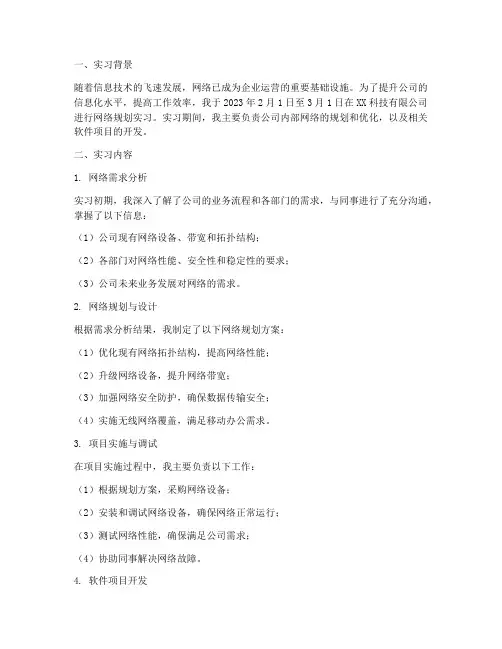

一、实习背景随着信息技术的飞速发展，网络已成为企业运营的重要基础设施。
为了提升公司的信息化水平，提高工作效率，我于2023年2月1日至3月1日在XX科技有限公司进行网络规划实习。
实习期间，我主要负责公司内部网络的规划和优化，以及相关软件项目的开发。
二、实习内容1. 网络需求分析实习初期，我深入了解了公司的业务流程和各部门的需求，与同事进行了充分沟通，掌握了以下信息：（1）公司现有网络设备、带宽和拓扑结构；（2）各部门对网络性能、安全性和稳定性的要求；（3）公司未来业务发展对网络的需求。
2. 网络规划与设计根据需求分析结果，我制定了以下网络规划方案：（1）优化现有网络拓扑结构，提高网络性能；（2）升级网络设备，提升网络带宽；（3）加强网络安全防护，确保数据传输安全；（4）实施无线网络覆盖，满足移动办公需求。
3. 项目实施与调试在项目实施过程中，我主要负责以下工作：（1）根据规划方案，采购网络设备；（2）安装和调试网络设备，确保网络正常运行；（3）测试网络性能，确保满足公司需求；（4）协助同事解决网络故障。
4. 软件项目开发在实习期间，我还参与了公司内部软件项目的开发，主要负责以下工作：（1）需求分析，明确项目功能；（2）编写程序代码，实现项目功能；（3）测试和优化程序，确保程序稳定运行。
三、实习成果1. 网络性能提升：通过优化网络拓扑结构和升级网络设备，公司内部网络性能得到显著提升，满足了各部门的需求。
2. 网络安全性增强：实施网络安全防护措施，有效降低了网络攻击风险，保障了公司数据安全。
3. 软件项目开发成功：成功开发了一款内部软件，提高了公司工作效率。
四、实习体会1. 理论联系实际：通过实习，我将所学理论知识运用到实际工作中，加深了对网络规划和软件开发的了解。
2. 团队协作：在实习过程中，我学会了与同事协作，共同解决问题，提高了团队协作能力。
3. 沟通能力：与各部门进行沟通，了解需求，提高了我的沟通能力。

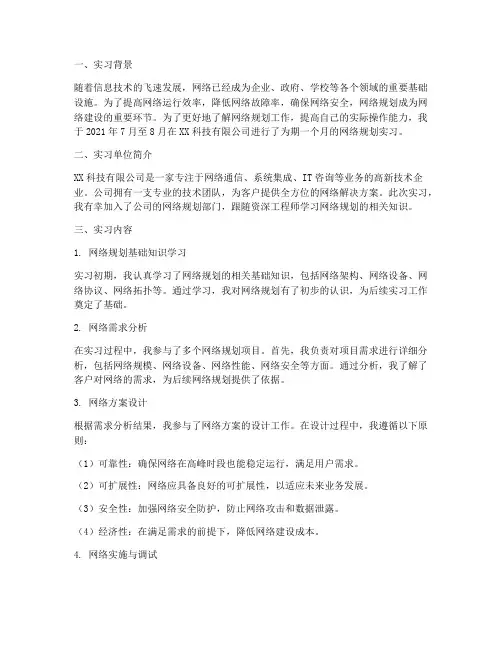

一、实习背景随着信息技术的飞速发展，网络已经成为企业、政府、学校等各个领域的重要基础设施。
为了提高网络运行效率，降低网络故障率，确保网络安全，网络规划成为网络建设的重要环节。
为了更好地了解网络规划工作，提高自己的实际操作能力，我于2021年7月至8月在XX科技有限公司进行了为期一个月的网络规划实习。
二、实习单位简介XX科技有限公司是一家专注于网络通信、系统集成、IT咨询等业务的高新技术企业。
公司拥有一支专业的技术团队，为客户提供全方位的网络解决方案。
此次实习，我有幸加入了公司的网络规划部门，跟随资深工程师学习网络规划的相关知识。
三、实习内容1. 网络规划基础知识学习实习初期，我认真学习了网络规划的相关基础知识，包括网络架构、网络设备、网络协议、网络拓扑等。
通过学习，我对网络规划有了初步的认识，为后续实习工作奠定了基础。
2. 网络需求分析在实习过程中，我参与了多个网络规划项目。
首先，我负责对项目需求进行详细分析，包括网络规模、网络设备、网络性能、网络安全等方面。
通过分析，我了解了客户对网络的需求，为后续网络规划提供了依据。
3. 网络方案设计根据需求分析结果，我参与了网络方案的设计工作。
在设计过程中，我遵循以下原则：（1）可靠性：确保网络在高峰时段也能稳定运行，满足用户需求。
（2）可扩展性：网络应具备良好的可扩展性，以适应未来业务发展。
（3）安全性：加强网络安全防护，防止网络攻击和数据泄露。
（4）经济性：在满足需求的前提下，降低网络建设成本。
4. 网络实施与调试在网络方案设计完成后，我参与了网络设备的采购、安装和调试工作。
在工程师的指导下，我掌握了网络设备的配置方法，确保网络设备正常运行。
5. 网络优化与维护在项目上线后，我负责对网络进行优化和维护。
通过监控网络运行状态，及时发现并解决网络故障，确保网络稳定运行。
四、实习收获1. 提高了网络规划能力：通过实习，我掌握了网络规划的基本流程和方法，提高了自己的网络规划能力。
一、实验目的本次实验旨在通过实际操作，加深对网络配置原理和方法的理解，提高网络管理能力。
通过实验，掌握以下内容：1. 网络设备的基本配置方法；2. IP地址的分配与规划；3. 子网划分与VLAN的配置；4. 网络安全策略的配置；5. 路由协议的配置与调试。
二、实验环境1. 硬件设备：两台路由器（R1、R2）、两台交换机（SW1、SW2）、一台PC（PC1）、一台服务器（Server）；2. 软件环境：路由器操作系统（如Cisco IOS）、PC操作系统（如Windows 10）、服务器操作系统（如Linux）。
三、实验内容1. 网络设备的基本配置（1）配置路由器R1的接口IP地址、子网掩码和默认网关；（2）配置交换机SW1的VLAN，并将端口分配到对应的VLAN；（3）配置PC1和服务器Server的IP地址、子网掩码和默认网关。
2. IP地址的分配与规划（1）根据网络规模，规划IP地址段；（2）为各设备分配静态IP地址；（3）检查IP地址是否冲突。
3. 子网划分与VLAN的配置（1）根据业务需求，对网络进行子网划分；（2）配置VLAN，并将端口分配到对应的VLAN；（3）检查VLAN配置是否正确。
4. 网络安全策略的配置（1）配置访问控制列表（ACL），限制网络访问；（2）配置IP安全协议（IPsec），实现端到端加密；（3）检查安全策略是否生效。
5. 路由协议的配置与调试（1）配置静态路由，实现路由器之间的通信；（2）配置动态路由协议（如OSPF、RIP），实现自动路由更新；（3）检查路由表，确保路由正确。
四、实验步骤1. 网络设备的基本配置（1）配置路由器R1：```R1> enableR1# configure terminalR1(config)# interface gigabitethernet 0/0R1(config-if)# ip address 192.168.1.1 255.255.255.0R1(config-if)# no shutdownR1(config-if)# exitR1(config)# interface gigabitethernet 0/1R1(config-if)# ip address 192.168.2.1 255.255.255.0R1(config-if)# no shutdownR1(config-if)# exitR1(config)# exit```（2）配置交换机SW1：```SW1> enableSW1# configure terminalSW1(config)# vlan 10SW1(config-vlan)# name VLAN10SW1(config-vlan)# exitSW1(config)# interface vlan 10SW1(config-if)# ip address 192.168.10.1 255.255.255.0SW1(config-if)# no shutdownSW1(config-if)# exitSW1(config)# exit```（3）配置PC1和服务器Server：```PC1> ipconfig /set /releasePC1> ipconfig /all```2. IP地址的分配与规划根据网络规模，规划IP地址段，如192.168.1.0/24、192.168.2.0/24等。

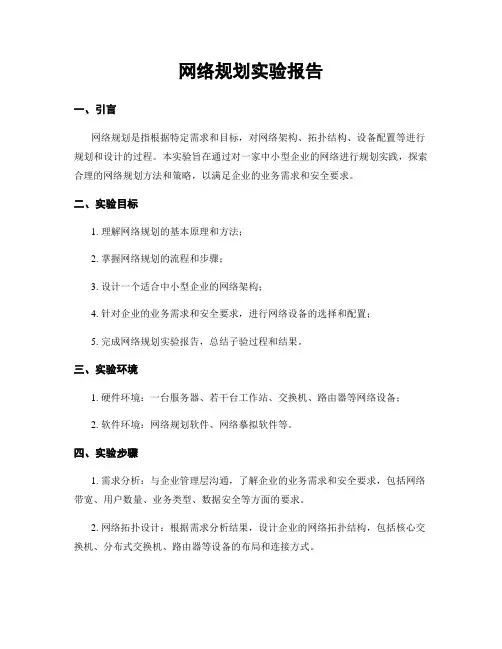

网络规划实验报告一、引言网络规划是指根据特定需求和目标，对网络架构、拓扑结构、设备配置等进行规划和设计的过程。
本实验旨在通过对一家中小型企业的网络进行规划实践，探索合理的网络规划方法和策略，以满足企业的业务需求和安全要求。
二、实验目标1. 理解网络规划的基本原理和方法；2. 掌握网络规划的流程和步骤；3. 设计一个适合中小型企业的网络架构；4. 针对企业的业务需求和安全要求，进行网络设备的选择和配置；5. 完成网络规划实验报告，总结子验过程和结果。
三、实验环境1. 硬件环境：一台服务器、若干台工作站、交换机、路由器等网络设备；2. 软件环境：网络规划软件、网络摹拟软件等。
四、实验步骤1. 需求分析：与企业管理层沟通，了解企业的业务需求和安全要求，包括网络带宽、用户数量、业务类型、数据安全等方面的要求。
2. 网络拓扑设计：根据需求分析结果，设计企业的网络拓扑结构，包括核心交换机、分布式交换机、路由器等设备的布局和连接方式。
3. IP地址规划：根据网络拓扑设计，规划IP地址的分配方案，确保每一个设备都能正确地进行通信，并考虑到网络扩展的需求。
4. 设备选择和配置：根据网络拓扑设计和IP地址规划，选择合适的网络设备，并进行相应的配置，包括VLAN划分、路由配置、安全策略等。
5. 网络摹拟和测试：利用网络摹拟软件，对设计的网络进行摹拟和测试，验证网络的可行性和性能。
6. 总结子验结果：根据网络摹拟和测试的结果，总结子验的过程和结果，评估网络规划的合理性和可行性，并提出改进意见。
五、实验结果根据对企业需求的分析和网络规划的设计，我们得出了以下实验结果：1. 网络拓扑结构：采用三层交换机结构，核心交换机连接分布式交换机，路由器连接到核心交换机，形成一个稳定可靠的网络架构。
2. IP地址规划：根据子网划分和主机数量估算，为每一个子网分配了合适的IP 地址段，确保设备之间的通信畅通无阻。
3. 设备选择和配置：选择了一款性能稳定、功能丰富的交换机作为核心设备，根据业务需求配置了不同的VLAN和路由策略，保证了网络的安全性和可扩展性。

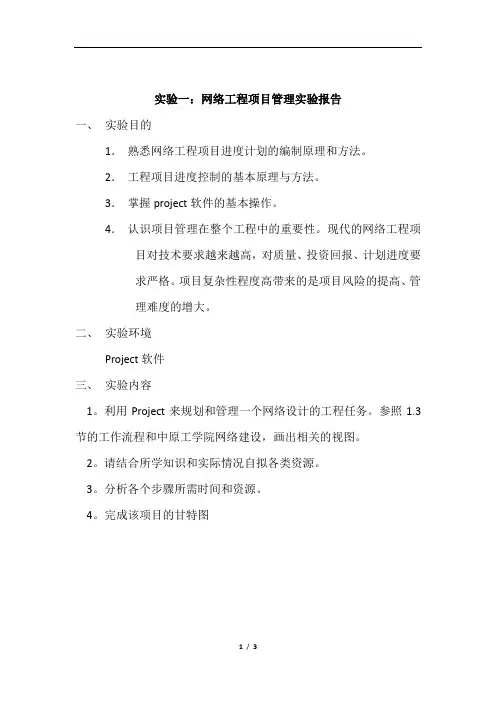

实验一：网络工程项目管理实验报告
一、实验目的
1．熟悉网络工程项目进度计划的编制原理和方法。
2．工程项目进度控制的基本原理与方法。
3．掌握project软件的基本操作。
4．认识项目管理在整个工程中的重要性。
现代的网络工程项目对技术要求越来越高，对质量、投资回报、计划进度要
求严格。
项目复杂性程度高带来的是项目风险的提高、管
理难度的增大。
二、实验环境
Project软件
三、实验内容
1。
利用Project来规划和管理一个网络设计的工程任务。
参照1.3节的工作流程和中原工学院网络建设，画出相关的视图。
2。
请结合所学知识和实际情况自拟各类资源。
3。
分析各个步骤所需时间和资源。
4。
完成该项目的甘特图
跟踪甘特图
任务分配状况图
资源工作表
资源使用状况工具
资源图标（选做）。
第1篇实验背景随着信息技术的飞速发展，企业、学校、政府机构等都需要构建高效、稳定、安全的网络环境。
区域网作为网络的基础架构，其设计的好坏直接影响到整个网络的性能和稳定性。
本实验旨在通过模拟实际网络环境，设计并实现一个区域网，从而加深对网络规划、设计及配置的理解。
实验目的1. 掌握网络规划的基本原则和方法。
2. 熟悉区域网设计的相关技术，如VLAN、OSPF等。
3. 提高网络设备的配置和故障排查能力。
4. 通过实际操作，验证网络设计方案的可行性和合理性。
实验环境1. 硬件设备：3台华为S5700交换机，1台华为AR2200路由器。
2. 软件环境：华为eNSP网络仿真软件。
实验步骤1. 网络规划- 确定网络规模：根据实验要求，设计一个包含3个VLAN的区域网。
- 划分网络区域：将网络划分为三个区域，分别为：管理区、教学区、办公区。
- 确定IP地址规划：为每个区域分配相应的IP地址段。
2. 拓扑搭建- 在eNSP软件中搭建实验拓扑，包括3台交换机和1台路由器。
- 配置交换机：创建3个VLAN，分别对应管理区、教学区、办公区。
- 配置路由器：设置接口IP地址，并配置OSPF协议。
3. VLAN配置- 在交换机上创建3个VLAN，分别为VLAN10、VLAN20、VLAN30。
- 配置端口所属VLAN：将管理区端口分配给VLAN10，教学区端口分配给VLAN20，办公区端口分配给VLAN30。
4. OSPF配置- 在路由器上配置OSPF协议，将三个区域设置为不同的区域ID。
- 配置区域间的路由：确保管理区、教学区、办公区之间能够互通。
5. 测试验证- 使用Ping命令测试区域间互通性。
- 检查OSPF协议的运行状态，确保区域间路由正确。
实验结果与分析1. 网络规划本实验按照实际需求，合理划分了网络区域，并分配了相应的IP地址段。
网络规划符合设计要求，为后续网络配置奠定了基础。
2. 拓扑搭建通过eNSP软件搭建的实验拓扑，成功模拟了实际网络环境。
重庆交通大学实验报告班级： 2013级通信工程1班学号：姓名：指导教师：蒲实验所属课程：通信网规划与设计实验室(中心)：语音楼实验室105 报告提交时间：2016年7月7日实验报告份数：实验一认识网络实验室一、实验目的认识各种网络设备及布线材料、学会基本布线工具使用及基本线缆实作。
二、实验内容1、了解多种交换机、路由器、防火墙2、了解各种布线产品及工具3、压线钳使用训练4、打线刀使用训练5、测线仪使用训练三、实验方法老师简单讲解，学生观察、琢磨、查资料，老师答疑四、实验结果及分析这次实验主要认识了以下物理设施设备。
1.hub（集线器），本次介绍的集线器接入16台计算机能共享10M 带宽。
Hub 上有各种接口，有的用来连接计算机，有的用来连接上层设备。
注意各种口的作用、利用率、冲突等等。
2.了解的交换机是思科2950 ,基本是可管理的。
交换机如图所示：Cisco Catalyst 2950系列智能以太网交换机是一个固定配置、可堆叠的独立设备系列，提供了线速快速以太网和千兆位以太网连接。
3.本次学习的了锐捷公司的RG-S3760-24。
这是一种可管理的交换机，虽然有32个口，但逻辑上只能提供28个口，因为其中8个口有相同的逻辑设计，用了其中一个另一个就不起作用了。
该设备如图所示：这是由福建星网锐捷网络有限公司开发的双协议栈多层交换机，所有的端口之间可以实现二层/三层的线速转发，并且支持对2－7层数据包的分类、过滤。
在管理上双协议栈多层交换机采用的是高性能的处理器，迅速、稳定、高效地监控着整个网络。
4.介绍的路由器为锐捷网络的RG-NBR1700G-E，有两个以太网接口，属于小区智能路由器，传输速率为 10/100Mbps，支持VPN，广域网接口有 5个，局域网接口有1个，是MIPS多核处理器，产品内存有 2GB。
5.双绞线的8根线，用于并行通信，有 2个用于收发数据，2个用于控制传输，网络通信都是串行通信，计算机内部都是并行通信，计算机的并行口接打印机6.通信领域k就是一千不是1024。
7.压线钳是用来压制水晶头的一种工具。
常见的电话线接头和网线接头都是用驳线钳压制而成的。
8.配线架的接口数要与交换机口数相同，而且要注意是否提供模块。
9.机柜分为服务器机柜和网络机柜，形容的单位不是一般的长度单位。
10供电方式。
设备内部直流供电，（ac交流dc直流），好的机器直流供电。
11.2种设备配置方式1.支连2.网络，远程或专业软件12.由于设备类型太过老旧，网上没有搜集到具体的介绍资料。
13.配线架用于终端用户线或中继线，并能对它们进行调配连接的设备。
配线架是管理子系统中最重要的组件，是实现垂直干线和水平布线两个子系统交叉连接的枢纽。
配线架通常安装在机柜或墙上。
通过安装附件，配线架可以全线满足UTP、STP、同轴电缆、光纤、音视频的需要。
在网络工程中常用的配线架有双绞线配线架和光纤配线架。
根据使用地点、用途的不同，分为总配线架和中间配线架两大类。
14.理线器，是一种用于电缆提供平行进入RJ45模块的通路。
15.压线钳，是用来压制水晶头的一种工具。
常见的网线接头都是用驳线钳压制而成的。
双绞线色标和排列的方法有严格统一的国际标准，局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。
其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。
从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网。
网线由一定距离长的双绞线与RJ45头组成。
双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。
在EIA/TIA-568A标准中，将双绞线按电气特性区分有：三类、四类、五类线。
网络中最常用的是三类线和五类线，超五类，六类以上线。
第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合IEEE802.3 10Base-T的标准。
第五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps，符合IEEE802.3 100Base-T的标准。
做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。
相应地RJ45插头座也区分为三类或五类电气特性。
RJ45水晶头由金属片和塑料构成，特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8, 这序号做网络联线时非常重要，不能搞错。
双绞线的最大传输距离为100米。
16.打线刀：用来清理网线头，使用时剪去1.5公分左右外皮，去掉保护锡箔，按需要线序分清各线插入水晶头，尽力插紧直到线头顶住水晶头内侧。
卡刀有一侧有挡板顶住网线头，另侧有压紧用的装置，可以将网线与水晶头固定。
按正确方向插紧水晶头后，双手握钳，全力压紧，就成了。
17.网络电缆测试仪，可以对双绞线1，2，3，4，5，6，7，8，G线对逐根（对）测试，并可区分判定哪一根（对）错线，短路和开路。
RJ45头铜片没完全压下时不能测试，否则会使端口永久损坏；请使用原装好品质的压线工具和水晶头；无注明RJ11的端口，均不能测试电话连接RJ11，否则将导致端口插针永久损坏。
五、心得体会通过上实验课，对设备的了解比书上更真实，知道某些口怎么用，怎么扩展，各种形状或位置的口大概接什么设备等等。
实验二网络调试基础实验一、实验目的学会什么是vlan，什么是dhcp，IP地址与掩码的关系二、实验内容1、设计一个基础的局域网2、如何让笔记本接入交换机3、交换机的几种操作模式三、过程及结果描述1、什么vlanVLAN，是英文Virtual Local Area Network的缩写，中文名为"虚拟局域网"， VLAN是一种将局域网（LAN）设备从逻辑上划分（注意，不是从物理上划分）成一个个网段（或者说是更小的局域网LAN），从而实现虚拟工作组（单元）的数据交换技术。
VLAN这一新兴技术主要应用于交换机和路由器中，但目前主流应用还是在交换机之中。
不过不是所有交换机都具有此功能，只有三层以上交换机才具有此功能，这一点可以查看相应交换机的说明书即可得知。
VLAN的好处主要有三个：(1)端口的分隔。
即便在同一个交换机上，处于不同VLAN的端口也是不能通信的。
这样一个物理的交换机可以当作多个逻辑的交换机使用。
(2)网络的安全。
不同VLAN不能直接通信，杜绝了广播信息的不安全性。
(3)灵活的管理。
更改用户所属的网络不必换端口和连线，只更改软件配置就可以了。
2、什么是dhcp？DHCP是动态主机配置协议，英文为Dynamic Host Configuration Protocol。
DHCP功能：保证任何IP地址在同一时刻只能由一台DHCP客户机所使用。
DHCP应当可以给用户分配永久固定的IP地址。
DHCP应当可以同用其他方法获得IP地址的主机共存（如手工配置IP地址的主机）。
DHCP服务器应当向现有的BOOTP客户端提供服务。
DHCP有三种机制分配IP地址：自动分配方式（Automatic Allocation），DHCP服务器为主机指定一个永久性的IP地址，一旦DHCP客户端第一次成功从DHCP服务器端租用到IP地址后，就可以永久性的使用该地址。
动态分配方式（Dynamic Allocation），DHCP服务器给主机指定一个具有时间限制的IP地址，时间到期或主机明确表示放弃该地址时，该地址可以被其他主机使用。
手工分配方式（Manual Allocation），客户端的IP地址是由网络管理员指定的，DHCP服务器只是将指定的IP地址告诉客户端主机。
IP地址与子网掩码的关系子网掩码是用来判断任意两台计算机的IP地址是否属于同一子网的根据，即就是两台计算机各自的IP地址与子网掩码进行与运算后，最后如果的出的结果是相同的，则说明两台计算机处于同一子网络上，可以字节进行通信交换机的几种操作方式一般用户模式：用户进入 CLI 界面，首先进入的就是一般用户模式，提示符为“Switch>”，符号“>”为一般用户模式的提示符。
当用户从特权用户模式使用命令 exit 退出时，可以回到一般用户模式。
特权用户模式：在一般用户模式使用 enable 命令，如果已经配置了进入特权用户的口令，则输入相应的特权用户口令，即可进入特权用户模式“Switch#”。
在特权用户模式下，用户可以查询交换机配置信息、各个端口的连接情况、收发数据统计等。
而且进入特权用户模式后，可以进入到全局模式对交换机的各项配置进行修改，因此进入特权用户模式后必须要设置特权用户口令，防止非特权用户的非法使用，对交换机配置进行恶意修改，造成不必要的损失全局配置模式：进入特权用户模式后，只需使用命令config ，即可进入全局配置模“Switch(config)#”。
在全局配置模式，用户可以对交换机进行全局性的配置，如对 MAC 地址表、端口镜像、创建VLAN、启动 IGMP Snooping、STP 等。
用户在全局模式还可通过命令进入到接口配置模式对各个接口进行配置。
四、实验结果设计一个基础的局域网Vlan划分：172.16.1.254/24172.16.1.0/25 172.16.1.128/24172.16.1.0/26 172.16.1.64/26实验三网络调试基础实验一、实验目的认识VLAN、DHCP/IP与掩码的关系二、实验内容1、了解各种设备。
2、对交换机进行配置3、划分3个VLAN，VLAN100，VLAN200，VLAN1，划分他们的IP地址，并在VLAN 100 采用dhcp配置。
三、实验方法老师简单讲解，学生观察、琢磨、查资料，老师答疑四、实验结果及分析：首先划分VLAN100、200，制定IP地址。
从配置图可以看出，VLAN 1、100、200已经配置好。
用show run查看配置信息，划分的地址为172.16.1.0/24，释放时间为5小时，默认网关为172.16.1.1，首选的DNS服务器为61.128.128.68.查看配置情况，此图是插入网线后的截图，从图中IP地址、网关、dns服务器地址等看出我们的配置是成功的。
五、心得体会通过本次实验，了解了配置交换机需要如何连线，知道需要使用软件进行配置，并且要找到对应的端口及波特率。
配置完成后，所有配置的命令都是保存在交换机上的，而不是自己的计算机。
交换机配置有三种模式：特权模式、用户模式和配置模式。
在不同模式下使用不同的代码，在配置时一定要搞清楚该命令在何种模式使用，如果使用tab键不能不全该命令，说明这条命令不能在这种模式使用。
