钢丝绳的规格与参数一、谈一下钢丝绳生产所用的钢丝原材料钢丝就是钢丝绳最根本的原材料，钢丝性能的好坏从根本上影响着钢丝绳质量的好坏，所以，不管你的钢丝绳技术和钢丝绳生产工艺如何，原材料过不了关，那后续工作做得再好也不能弥补这道坎！钢丝绳原材料一般都是选用优硬线，有时也叫盘条或者盘元，而不是一般的普线或者高线什么的。
有的普高线是用来生产铁丝的，这和钢丝的性质不一样。
铁丝较软，钢丝较硬，生产铁丝原材料一般是Q195或者Q235之类的，而生产钢丝一般都要用到高碳钢，钢号多数集中在45#-85#之间。
钢丝绳生产中的钢丝直径一般从0.2mm-5mm，使用最多的是0.2mm-3mm，制绳钢丝抗拉强度从1470MPa-1960MPa，使用最多的是1570-1770MPa，制绳钢丝表面分镀锌、光面和不锈钢这几类，无非就是光面钢丝绳，镀锌钢丝绳，不锈钢钢丝绳。
二、钢丝绳的种类钢丝绳是把很多根直径为0.3～3mm的高强度碳素钢钢丝先拧成股,再把若干股围绕着绳芯拧成绳的。
钢丝绳种类很多,按绕捻方法不同可分为左同向捻、右同向捻、左交互捻、右交互捻四种,起重作业中常用右交互捻钢丝绳。
按钢丝绳芯材料不同可分为麻芯、石棉芯和金属绳芯三种,起重作业中常采用麻芯钢丝绳,麻芯中浸有润滑油,起减小绳股及钢丝之间的摩擦和防腐蚀的作用。
按钢丝绳绳股及丝数不同可分为6×19、6×37和6×61三种,起重作业中最常用的是6×19和6×37钢丝绳。
按钢丝表面处理不同又可分为光面和镀钵两种,起重作业中常用光面钢丝绳。
按钢丝绳股结构分类,又可分为点接触绳、线接触绳和面接触绳。
点接触绳的各层钢丝直径相同,但各层螺距不等,所以钢丝互相交叉形成点接触,在工作中接触应力很高,钢丝易磨损折断,但其制造工艺简单。
线接触绳的股内钢丝粗细不同,将细钢丝置于粗钢丝的沟槽内,粗细钢丝间成线接触状态。
由于线接触钢丝绳接触应力较小,钢丝绳寿命长,同时挠性增加。
一、钢丝绳的种类钢丝绳是把很多根直径为0.3～3mm的高强度碳素钢钢丝先拧成股,再把若干股围绕着绳芯拧成绳的。
钢丝绳种类很多,按绕捻方法不同可分为左同向捻、右同向捻、左交互捻、右交互捻四种,起重作业中常用右交互捻钢丝绳。
按钢丝绳芯材料不同可分为麻芯、石棉芯和金属绳芯三种,起重作业中常采用麻芯钢丝绳,麻芯中浸有润滑油,起减小绳股及钢丝之间的摩擦和防腐蚀的作用。
按钢丝绳绳股及丝数不同可分为6×19、6×37和6×61三种,起重作业中最常用的是6×19和6×37钢丝绳。
按钢丝表面处理不同又可分为光面和镀钵两种,起重作业中常用光面钢丝绳。
按钢丝绳股结构分类,又可分为点接触绳、线接触绳和面接触绳。
点接触绳的各层钢丝直径相同,但各层螺距不等,所以钢丝互相交叉形成点接触,在工作中接触应力很高,钢丝易磨损折断,但其制造工艺简单。
线接触绳的股内钢丝粗细不同,将细钢丝置于粗钢丝的沟槽内,粗细钢丝间成线接触状态。
由于线接触钢丝绳接触应力较小,钢???绳寿命长,同时挠性增加。
由于线接触钢丝绳较为密实,所以相同直径的钢丝绳,线接触绳破断拉力大些。
绳股内钢丝直径相同的同向捻钢丝绳也属线接触绳。
面接触绳的股内钢丝形状特殊,采用异形断面钢丝,钢丝间呈面状接触。
其优点是外表光滑,抗腐蚀和耐磨性好,能承受较大的横向力;但价格昂贵,故只能在特殊场合下使用。
二、钢丝绳的规格参数一般起重作业可采用GB/T8918-1996《钢丝绳》中6×19和6×37钢丝绳,其规格参数见表 1和表2。
表1 钢丝绳的破断拉力直径钢丝绳的抗拉强度/MPa钢丝绳 /mm 钢丝/mm1400 1550 1700 1850 2000钢丝破断拉力总和/kN6.2 0.4 20.00 22.10 24.30 26.40 28.607.7 0.5 31.30 34.60 38.00 41.30 44.70 9.3 0.6 45.10 49.60 54.70 59.60 64.4011.O 0.7 61.30 67.90 74.50 81.10 87.7012.5 0.8 80.10 88.70 97.30 105.50 114.5014.O 0.9 101.00 112.00 123.00 134.00 114.5015.5 1.O 125.00 138.50 152.00 165.50 178.5017.O 1.1 151.50 167.50 184.00 200.00 216.5018.5 1.2 180.00 199.50 219.00 238.00 257.5020.O 1.3 21150 234.00 257.00 279.50 302.0021.5 1.4 245.50 271.50 298.00 324.00 350.5023.O 1.5 281.50 312.00 342.00 372.00 402.5024.5 1.6 320.50 355.00 389.00 423.50 458.00 26.O 1.7 362.00 400.50 439.50 478.00 517.00 28.O 1.8 405.50 499.00 492.50 536.00 579.50 31.O 2.O 501.00 554.50 608.50 662.00 715.50 34.O 2.2 606.00 671.00 736.00 801.00 —37.O 2.4 721.50 798.50 876.00953.50 —40.O 2.6 846.50 937.50 1025.00 1115.00 —表 2 钢丝绳的破断拉力直径钢丝绳的抗拉强度/MPa钢丝绳/mm 钢丝/mm1400 1550 1700 1850 2000钢丝破断拉力总和/kN8.7 0.4 39.00 43.20 47.30 51.50 55.7011.O 0.5 60.00 67.50 74.00 80.60 87.1013.O 0.6 87.80 97.20 106.50 116.00 125.0015.O 0.7 119.50 132.00 145.00 157.50 170.5017.5 0.8 156.00 172.50 189.50 206.00 223.0019.5 0.9 197.50 218.50 239.50 261.00 282.0021.5 1.O 243.50 270.00 296.00 322.00 348.5024.O 1.1 295.00 326.50 358.00 390.00 421.5026.O 1.2 351.00 388.50 426.50 464.00 501.5028.O 1.3 412.00 456.50 500.50 544.50 589.0030.O 1.4 478.00 529.00 580.50 631.50 683.0032.5 1.5 548.50 607.50 666.50 725.00 784.0034.5 1.6 624.50 691.50 758.00 825.00 892.0036.5 1.7 705.00 780.50 856.00 931.50 1005.00 39.O 1.8 790.00 875.00 959.50 1040.00 1125.00 43.O 2.O 975.50 1080.00 1185.00 1285.00 1390.00 47.5 2.2 1180.00 1305.00 1430.00 1560.00 —52.O 2.4 1405.00 1555.00 1705.00 1855.00 —56.O 2.6 1645.00 1825.00 2000.00 2175.00 —三、钢丝绳的标记目前在起重机上所采用的钢丝绳主要是普通型结构钢丝绳,绳6×19和绳6×37。
6×19(a)单股钢丝绳∙类别：6×19(a)类∙绳结构：6×19s+FC6×19s+IWR6×19W+FC6×19W+IWR 6×19(b)单股钢丝绳6×19(a)类和6×37(a)类单股钢丝绳注：最小钢丝绳破断拉力总和=钢丝绳最小破断拉力×1.226（纤维芯)或1.321（钢芯）。
其中6×37s纤维芯为：1.191钢芯为：1.2836×37(b)单股钢丝绳∙类别:6×37(b)∙绳结构:6×37+FC6×37+IWR6×61(b)单股钢丝绳∙类别:6×61(b)类∙绳结构:6×61+FC6×61+IWR注：最小钢丝绳破断拉力总和=钢丝绳最小破断拉力×1.250（纤维芯或1.316（钢芯）。
6×61(ab)类和6×91(ab)类∙类别:6×61(ab类)∙绳结构:6×65FNS+FC6×65FNS+IWR6×80WSNS+FC6×80WSNS+IWR6×84WSNS+FC6×84WSNS+IWR6×111WNS+FC6×111WS NS+IWR6×103FSNS+FC6×103FSNS+IWR6×109WSNS+FC6×109WSNS+IWR8×37(b)单股钢丝绳注：最小钢丝绳破断拉力总和=钢丝绳最小破断拉力×1.300（纤维芯)或1.448（钢芯）。
8×198×37(a)类∙类别:8×198×37(a)类∙绳结构：8×25Fi+FC8×25Fi+IWR8×26SW+FC8×26SW+IWR8×29Fi+FC8×29Fi+IWR8×31SW+FC8×31SW+IWR8×36SW+FC8×36SW+IWR8×41SW+FC8×41SW+IWR8×49SWS+FC8×49SWS+IWR8×55SWS+FC8×55SWS+IWR注：最小钢丝绳破断拉力总和=钢丝绳最小破断拉力×1.226（纤维芯)或1.374（钢芯）。

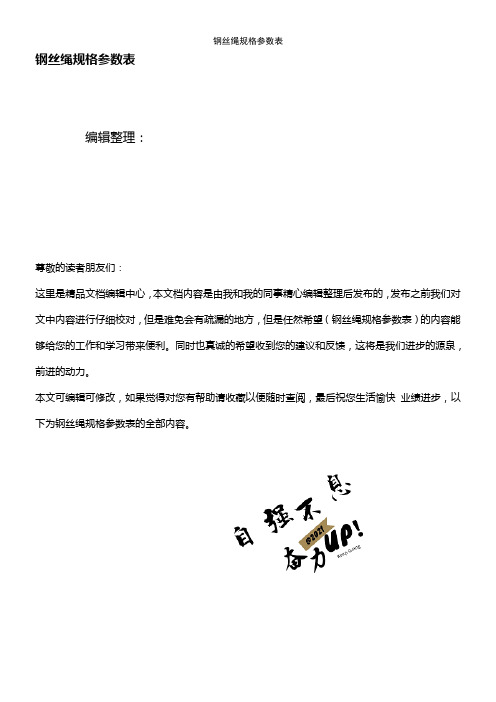

钢丝绳规格参数表编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（钢丝绳规格参数表）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为钢丝绳规格参数表的全部内容。
钢丝绳的规格与参数一、谈一下钢丝绳生产所用的钢丝原材料钢丝就是钢丝绳最根本的原材料,钢丝性能的好坏从根本上影响着钢丝绳质量的好坏，所以，不管你的钢丝绳技术和钢丝绳生产工艺如何，原材料过不了关,那后续工作做得再好也不能弥补这道坎！钢丝绳原材料一般都是选用优硬线,有时也叫盘条或者盘元,而不是一般的普线或者高线什么的。
有的普高线是用来生产铁丝的，这和钢丝的性质不一样。
铁丝较软,钢丝较硬，生产铁丝原材料一般是Q195或者Q235之类的，而生产钢丝一般都要用到高碳钢,钢号多数集中在45＃—85＃之间.钢丝绳生产中的钢丝直径一般从0.2mm—5mm,使用最多的是0.2mm—3mm,制绳钢丝抗拉强度从1470MPa—1960MPa，使用最多的是1570—1770MPa，制绳钢丝表面分镀锌、光面和不锈钢这几类，无非就是光面钢丝绳，镀锌钢丝绳，不锈钢钢丝绳。
二、钢丝绳的种类钢丝绳是把很多根直径为0。
3～3mm的高强度碳素钢钢丝先拧成股,再把若干股围绕着绳芯拧成绳的.钢丝绳种类很多,按绕捻方法不同可分为左同向捻、右同向捻、左交互捻、右交互捻四种，起重作业中常用右交互捻钢丝绳。
按钢丝绳芯材料不同可分为麻芯、石棉芯和金属绳芯三种,起重作业中常采用麻芯钢丝绳，麻芯中浸有润滑油，起减小绳股及钢丝之间的摩擦和防腐蚀的作用。
按钢丝绳绳股及丝数不同可分为6×19、6×37和6×61三种，起重作业中最常用的是6×19和6×37钢丝绳。

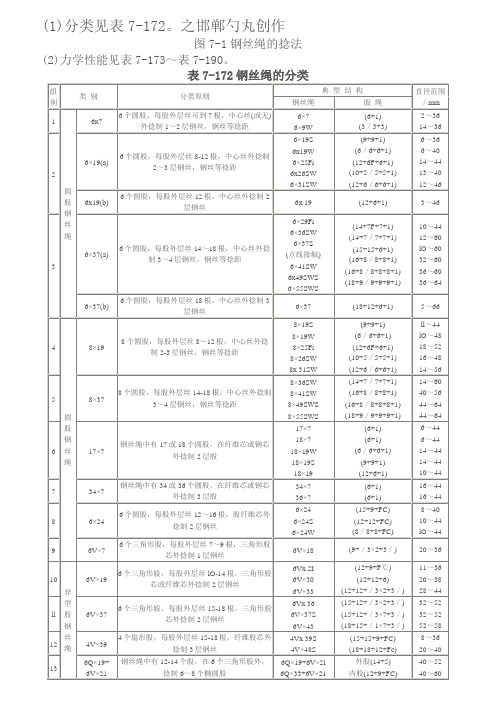

(1)分类见表7-172。
图7-1钢丝绳的捻法(2)力学性能见表7-173～表7-190。
表7-172钢丝绳的分类注：1.2组和3组内推荐选用a类钢丝绳。
2.8组、12组及异型股钢丝绳中6V×21结构仅为纤维绳芯，其余组别的钢丝绳(扁钢丝绳除外)，可由需方指定纤维芯或钢芯。
3.三角形股芯的结构可以互相代替，或改用其他结构的三角形股芯，但应在订货合同中注明。
4.钢丝绳按捻法分为右交互捻、左交互捻、右同向捻和左同向捻四种，如图7-l所示。
图a和图b绳与股捻向相反，图c和图d绳与股捻向相同。
5.1-7组钢丝绳可为交互捻和同向捻，其中6组和7组多层圆股钢丝绳的内层绳捻法，由生产厂确定。
6.6×37(b)组、8组和12组钢丝绳仅为交互捻。
7.9～11组和13组异型股钢丝绳为同向捻。
13组钢丝绳的内层绳与外层绳捻向应相反，且内层绳为同向捻。
8.如用户对捻法无明确要求，则由生产厂自行决定。
表7-173钢丝绳第1组6×7类的力学性能直径2～36mm 直径14~36mm钢丝绳结构：6× 7+FC 6×7+IWS 6×9W+FC 6×9W+IWR 力学性能注：1.最小钢丝破断拉力总和=钢丝绳最小破断拉力×1.134(纤维芯)或1.214(钢芯)。
2.新设计设备不得选用括号内的钢丝绳直径。
表7-174钢丝绳第2组6×19(a)类的力学性能6 ×19S+FC 6×19S+IWR 6×19W+FC 6×19W+IWR直径6～36mm 直径ll～36mm 直径6～40mm 直径ll～40mm钢丝绳结构：6×19S+FC 6×19S+IWR 6×l9W±FC 6×19W+IWR 力学性能注：1.最小钢丝破断拉力总和=钢丝绳最小破断拉力×1.214(纤维芯)或1.308(钢芯)。
(1)分类见表7-172。
之邯郸勺丸创作图7-1钢丝绳的捻法(2)力学性能见表7-173～表7-190。
2.8组、12组及异型股钢丝绳中6V×21结构仅为纤维绳芯，其余组此外钢丝绳(扁钢丝绳除外)，可由需方指定纤维芯或钢芯。
3.三角形股芯的结构可以互相代替，或改用其他结构的三角形股芯，但应在订货合同中注明。
4.钢丝绳按捻法分为右交互捻、左交互捻、右同向捻和左同向捻四种，如图7-l所示。
图a和图b绳与股捻向相反，图c和图d绳与股捻向相同。
5.1-7组钢丝绳可为交互捻和同向捻，其中6组和7组多层圆股钢丝绳的内层绳捻法，由生产厂确定。
6.6×37(b)组、8组和12组钢丝绳仅为交互捻。
7.9～11组和13组异型股钢丝绳为同向捻。
13组钢丝绳的内层绳与外层绳捻向应相反，且内层绳为同向捻。
8.如用户对捻法无明确要求，则由生产厂自行决定。
表7-173钢丝绳第1组6×7类的力学性能直径2～36mm 直径14~36mm 钢丝绳结构：6× 7+FC6×7+IWS6×9W+FC6×9W+IWR力学1.214(钢芯)。
2.新设计设备不得选用括号内的钢丝绳直径。
表7-174钢丝绳第2组6×19(a)类的力学性能6×19S+FC6×19S+IWR6×19W+FC6×19W+IWR直径6～36mm 直径ll～36mm 直径6～40mm 直径ll～40mm钢丝绳结构：6×19S+FC6×19S+IWR6×l9W±FC6×19W+IWR力学性能1.308(钢芯)。
2.新设计设备不得选用括号内的钢丝绳直径。
表7-175钢丝绳第2组6x 19(b)类的力学性能6×19+FC6×19+IWS直径3～46mm1.287(钢芯)。
2.新设计设备不得选用括号内的钢丝绳直径。
一、钢丝绳的种类钢丝绳是把很多根直径为0.3～3mm的高强度碳素钢钢丝先拧成股,再把若干股围绕着绳芯拧成绳的。
钢丝绳种类很多,按绕捻方法不同可分为左同向捻、右同向捻、左交互捻、右交互捻四种,起重作业中常用右交互捻钢丝绳。
按钢丝绳芯材料不同可分为麻芯、石棉芯和金属绳芯三种,起重作业中常采用麻芯钢丝绳,麻芯中浸有润滑油,起减小绳股及钢丝之间的摩擦和防腐蚀的二、钢丝绳的规格参数一般起重作业可采用GB/T8918-1996《钢丝绳》中6×19和6×37钢丝绳,其规格参数见表 1和表2。
三、钢丝绳的标记目前在起重机上所采用的钢丝绳主要是普通型结构钢丝绳,绳6×19和绳6×37。
作起重用索具。
适用于绳索受弯曲时。
(3)6×61钢丝绳用于绑扎各类物件。
绳??刚性较小,易于弯曲,用于受???不大的地方。
同向捻的钢丝绳,表面较平整、柔软,具有良好的抗弯曲疲劳性能,比较耐用;其缺点是绳头断开处绳股易松散,悬吊重物时容易出现旋转,易卷曲扭结,因此在吊装中不宜单独采用。
起重吊装作业常用存交互捻钢丝绳。
五、钢丝绳的受力计算某一规格的钢丝绳允许承受的最大拉力是有一定限度的,超过这个限度,钢丝绳就会被破坏或拉断,因此在工作中需对钢丝绳的受力进行计算。
(一) 钢丝绳的破断控力钢丝绳的破断拉力可由表1、2中查出,考虑钢丝绳捻制使每根钢丝受力不均匀,整根钢丝绳的破断拉力应按下式计算:S P =ΨΣS i式中S P ——钢丝绳的破断拉力,kN;ΣS i ——钢丝丝绳规格表中提供的钢丝破断拉力的总和, kN;Ψ——钢丝捻制不均折减系数,对6×19绳,Ψ=0.85;对6×37绳,Ψ=0.82;解: S P =500d2=500×262=338000(N) 用做捆绑绳时,取K=10,则P = S P / K =338000 / 10=33800（N ） 六、钢丝绳报废标准钢丝绳使用到一定的损坏程度时,必须按规定报废,其报废标准如下: ①每一节距(也称捻距,指钢丝绳中的任何一股缠绕一周的轴向长度)内钢丝断裂的数目超过表2.4规定的数目时应报废。
钢丝绳规格参数表编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（钢丝绳规格参数表）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为钢丝绳规格参数表的全部内容。
钢丝绳的规格与参数一、谈一下钢丝绳生产所用的钢丝原材料钢丝就是钢丝绳最根本的原材料,钢丝性能的好坏从根本上影响着钢丝绳质量的好坏，所以，不管你的钢丝绳技术和钢丝绳生产工艺如何，原材料过不了关,那后续工作做得再好也不能弥补这道坎！钢丝绳原材料一般都是选用优硬线,有时也叫盘条或者盘元,而不是一般的普线或者高线什么的。
有的普高线是用来生产铁丝的，这和钢丝的性质不一样。
铁丝较软,钢丝较硬，生产铁丝原材料一般是Q195或者Q235之类的，而生产钢丝一般都要用到高碳钢,钢号多数集中在45＃—85＃之间.钢丝绳生产中的钢丝直径一般从0.2mm—5mm,使用最多的是0.2mm—3mm,制绳钢丝抗拉强度从1470MPa—1960MPa，使用最多的是1570—1770MPa，制绳钢丝表面分镀锌、光面和不锈钢这几类，无非就是光面钢丝绳，镀锌钢丝绳，不锈钢钢丝绳。
二、钢丝绳的种类钢丝绳是把很多根直径为0。
3～3mm的高强度碳素钢钢丝先拧成股,再把若干股围绕着绳芯拧成绳的.钢丝绳种类很多,按绕捻方法不同可分为左同向捻、右同向捻、左交互捻、右交互捻四种，起重作业中常用右交互捻钢丝绳。
按钢丝绳芯材料不同可分为麻芯、石棉芯和金属绳芯三种,起重作业中常采用麻芯钢丝绳，麻芯中浸有润滑油，起减小绳股及钢丝之间的摩擦和防腐蚀的作用。
按钢丝绳绳股及丝数不同可分为6×19、6×37和6×61三种，起重作业中最常用的是6×19和6×37钢丝绳。
一、钢丝绳的种类钢丝绳是把很多根直径为0.3～3mm的高强度碳素钢钢丝先拧成股,再把若干股围绕着绳芯拧成绳的。
钢丝绳种类很多,按绕捻方法不同可分为左同向捻、右同向捻、左交互捻、右交互捻四种,起重作业中常用右交互捻钢丝绳。
按钢丝绳芯材料不同可分为麻芯、石棉芯和金属绳芯三种,起重作业中常采用麻芯钢丝绳,麻芯中浸有润滑油,起减小绳股及钢丝之间的摩擦和防腐蚀的作用。
按钢丝绳绳股及丝数不同可分为6×19、6×37和6×61三种,起重作业中最常用的是6×19和6×37钢丝绳。
按钢丝表面处理不同又可分为光面和镀钵两种,起重作业中常用光面钢丝绳。
按钢丝绳股结构分类,又可分为点接触绳、线接触绳和面接触绳。
点接触绳的各层钢丝直径相同,但各层螺距不等,所以钢丝互相交叉形成点接触,在工作中接触应力很高,钢丝易磨损折断,但其制造工艺简单。
线接触绳的股内钢丝粗细不同,将细钢丝置于粗钢丝的沟槽内,粗细钢丝间成线接触状态。
由于线接触钢丝绳接触应力较小,钢???绳寿命长,同时挠性增加。
由于线接触钢丝绳较为密实,所以相同直径的钢丝绳,线接触绳破断拉力大些。
绳股内钢丝直径相同的同向捻钢丝绳也属线接触绳。
面接触绳的股内钢丝形状特殊,采用异形断面钢丝,钢丝间呈面状接触。
其优点是外表光滑,抗腐蚀和耐磨性好,能承受较大的横向力;但价格昂贵,故只能在特殊场合下使用。
二、钢丝绳的规格参数一般起重作业可采用GB/T8918-1996《钢丝绳》中6×19和6×37钢丝绳,其规格参数见表 1和表2。
表1 钢丝绳的破断拉力直径钢丝绳的抗拉强度/MPa钢丝绳 /mm 钢丝/mm1400 1550 1700 1850 2000钢丝破断拉力总和/kN6.2 0.4 20.00 22.10 24.30 26.40 28.607.7 0.5 31.30 34.60 38.00 41.30 44.70 9.3 0.6 45.10 49.60 54.70 59.60 64.4011.O 0.7 61.30 67.90 74.50 81.10 87.7012.5 0.8 80.10 88.70 97.30 105.50 114.5014.O 0.9 101.00 112.00 123.00 134.00 114.5015.5 1.O 125.00 138.50 152.00 165.50 178.5017.O 1.1 151.50 167.50 184.00 200.00 216.5018.5 1.2 180.00 199.50 219.00 238.00 257.5020.O 1.3 21150 234.00 257.00 279.50 302.0021.5 1.4 245.50 271.50 298.00 324.00 350.5023.O 1.5 281.50 312.00 342.00 372.00 402.5024.5 1.6 320.50 355.00 389.00 423.50 458.00 26.O 1.7 362.00 400.50 439.50 478.00 517.00 28.O 1.8 405.50 499.00 492.50 536.00 579.50 31.O 2.O 501.00 554.50 608.50 662.00 715.50 34.O 2.2 606.00 671.00 736.00 801.00 —37.O 2.4 721.50 798.50 876.00953.50 —40.O 2.6 846.50 937.50 1025.00 1115.00 —表 2 钢丝绳的破断拉力直径钢丝绳的抗拉强度/MPa钢丝绳/mm 钢丝/mm1400 1550 1700 1850 2000钢丝破断拉力总和/kN8.7 0.4 39.00 43.20 47.30 51.50 55.7011.O 0.5 60.00 67.50 74.00 80.60 87.1013.O 0.6 87.80 97.20 106.50 116.00 125.0015.O 0.7 119.50 132.00 145.00 157.50 170.5017.5 0.8 156.00 172.50 189.50 206.00 223.0019.5 0.9 197.50 218.50 239.50 261.00 282.0021.5 1.O 243.50 270.00 296.00 322.00 348.5024.O 1.1 295.00 326.50 358.00 390.00 421.5026.O 1.2 351.00 388.50 426.50 464.00 501.5028.O 1.3 412.00 456.50 500.50 544.50 589.0030.O 1.4 478.00 529.00 580.50 631.50 683.0032.5 1.5 548.50 607.50 666.50 725.00 784.0034.5 1.6 624.50 691.50 758.00 825.00 892.0036.5 1.7 705.00 780.50 856.00 931.50 1005.00 39.O 1.8 790.00 875.00 959.50 1040.00 1125.00 43.O 2.O 975.50 1080.00 1185.00 1285.00 1390.00 47.5 2.2 1180.00 1305.00 1430.00 1560.00 —52.O 2.4 1405.00 1555.00 1705.00 1855.00 —56.O 2.6 1645.00 1825.00 2000.00 2175.00 —三、钢丝绳的标记目前在起重机上所采用的钢丝绳主要是普通型结构钢丝绳,绳6×19和绳6×37。
注：⑴腐蚀是主要报废原因时，应彩镀锌钢丝绳；⑵钢丝绳工作时，终端不能自由旋转，或虽有反拨力，但不能相纠合在一起的工任场合，应彩同向捻钢丝绳。
表14 力学性能②新设计设备不得选用括号内的钢丝绳直径。
表15 力学性能②新设计设备不得选用括号内的钢丝绳直径。
注②新设计设备不得选用括号内的钢丝绳直径.表17 力学性能钢丝绳结构:6×25Fi+FC 6×25Fi+IWR 6×26SW+FC 6×26SW+IWR 6×29Fi+FC 6×29Fi+IWR6×31SW+FC 6×31SW+IWR 6×36SW+FC 6×36SW+IWR 6×37S+FC 6×37S+IWR6②新设计设备不得选用括号内的钢丝绳直径。
表18 力学性能钢丝绳结构：6×37+FC 6×37+IWR注：①最小钢丝破断拉力总和＝钢丝绳最小破断拉力×1.249(纤维芯)或1.336(钢芯)。
②新设计设备不得选用括号内的钢丝绳直径表19 力学性能注：①最小钢丝破断拉力总和＝钢丝绳最小破断拉力×1.214(纤维芯)或1.360(钢芯)。
②新设计设备不得选用括号内的钢丝绳直径表20 力学性能钢丝绳结构:8×25Fi+FC 8×25Fi+IWR 8×26SW+FC 8×26SW+IWR8×31SW+FC 8×31SW+IWR 8×36SW+FC8注：①最小钢丝破断拉力总和＝钢丝绳最小破断拉力×1.226(纤维芯)或1.374(钢芯)。
表21 力学性能×19S+IWR 18×19+FC 18×19+IWR注：①最小钢丝破断拉力总和＝钢丝绳最小破断拉力×1.283,其中17×7为1.25 ②新设计设备不得选用括号内的钢丝绳直径表22 力学性能注：①最小钢丝破断拉力总和＝钢丝绳最小破断拉力×1.334,其中34×7为1.300 ②新设计设备不得选用括号内的钢丝绳直径表23 力学性能注：①最小钢丝破断拉力总和＝钢丝绳最小破断拉力×1.150 ②新设计设备不得选用括号内的钢丝绳直径表24 力学性能注：①最小钢丝破断拉力总和＝钢丝绳最小破断拉力×1.150 ②新设计设备不得选用括号内的钢丝绳直径表25 力学性能②新设计设备不得选用括号内的钢丝绳直径表26 力学性能注：①最小钢丝破断拉力总和＝钢丝绳最小破断拉力×1.177.②新设计设备不得选用括号内的钢丝绳直径表27 力学性能②新设计设备不得选用括号内的钢丝绳直径表28力学性能②新设计设备不得选用括号内的钢丝绳直径表29力学性能②新设计设备不得选用括号内的钢丝绳直径表30 力学性能②新设计设备不得选用括号内的钢丝绳直径表31 力学性能②新设计设备不得选用括号内的钢丝绳直径表33 力学性能注：钢丝直径允许在±0.2mm范围内调整(包括低碳钢丝)表34 力学性能注：钢丝直径允许在±0.2mm范围内调整(包括低碳钢丝)表35 力学性能注：钢丝直径允许在±0.2mm范围内调整(包括低碳钢丝)表36 力学性能注：钢丝直径允许在±0.2mm范围内调整(包括低碳钢丝)。
