保温节能施工：（1）XPS挤塑聚苯板（以下简称挤塑板）外墙外保温系统。
本工程外墙采用外墙外保温系统—XPS挤塑聚苯板（以下简称挤塑板）外墙外保温系统。
绝热用挤塑聚苯乙烯泡沫塑料（XPS）板，简称挤塑聚苯板。
该系统是由XPS板、粘结剂和必要时使用的锚栓、抗裂防水砂浆和耐碱网布及饰面层等组成的外墙外保温系统。
该系统在欧美国家已经有 40 年的发展历史，工艺完善，安全可靠，粘结构造简单，单位面积自重轻，粘结砂浆粘结牢固，抗裂砂浆抗裂防渗，耐候持久。
系统采用优质保温板XPS板，保温效果好，能够最大限度杜绝冷热桥的存在，对主体结构起到保护作用。
建筑物本身的位移常使墙体产生轻微的裂缝，柔性保温板材覆盖了位移产生的裂缝，而裂缝包裹在防水层里可有效避免渗漏，抗裂层优越的耐候性使保温效果不因渗水或老化而衰减。
系统各种材料均为环保材料，施工中对人体无害，无残留废弃物。
聚苯板（XPS）外保温系统简图：（2）挤塑板（XPS）外墙外保温系统施工方案施工操作要点：基层处理：彻底清除基层墙体表面浮灰、油污、空鼓及风化物等影响粘结强度的材料。
为了增加挤塑板与基层及面层的粘结力，应在挤塑板表面涂刷专用界面剂，然后再用聚合物砂浆作粘结剂或保护层。
弹控制线：在外门窗洞口及伸缩缝处弹水平、垂直控制线。
外保温系统每层的伸缩缝位置根据建筑立面设计和面砖模数的情况留置。
配制专用粘结剂：1）将一份净水倒入干净的塑料桶，加入5份（重量比）干混砂浆，应边加砂浆边搅拌，然后用手持式电动搅拌器搅拌5分钟，直到搅拌均匀，且稠度适中为止。
2）将配置的粘结剂静置5分钟，再搅拌2分钟即可使用，配制好的粘结剂宜在1小时内用完。
3）专用粘结剂的配制只需加入净水，不得加入其它添加物（剂）。
（3）安装挤塑板：1）标准板尺寸为1200 mm×600 mm，挤塑板用工具刀切割。
2）网格布翻包：门窗洞口、阳角、檐口等处预粘网格布，总宽度为200 mm，翻包部分宽度为80 mm。
挤塑型聚苯板XPS保温屋面【1】施工方法1、保温层施工：（1）基层应平整、干净、干燥；（2）挤塑板的铺贴方式采用干铺；（3）挤塑板不应破碎、缺棱角，铺设时遇有缺棱掉角、破碎不齐的，应锯平拼接使用。
（4）板与板间之间要错缝、挤紧，不得有缝隙。
若因挤塑板裁剪不方正或裁剪不直而形成缝隙，应用挤塑板条塞入并打磨平。
2、找坡层施工：（1）先按设计坡度及流水方向，用砂浆打点定位，确保坡度、厚度正确。
（2）铺设水泥陶粒找坡，用平板振动器压实适当，表面平整，找坡正确。
（3）找坡层完工后，应用彩条布覆盖，以防浸水和破坏。
（4）铺设找坡层时，应按设计规定埋设好排气槽、管。
3、水泥砂浆找平层施工：（1）水泥砂浆要求：严格控制配合比，使用清净中砂并过5mm 孔筛，含泥量不大于3%。
（2）做好防水基层的处理，板面上的垃圾、杂物、硬化的砂浆块等必须请除干净，墙上四周必须弹出水平标高控制线（50线）。
孔洞、管线应事前预埋、预留，严禁事后打洞。
（3）施工前应在底层先刷一道素水泥奖，找平层应粘结牢固，没有松动、起砂、起皮等现象，表面平整度≤5mm。
（4）找平层应设置30宽分隔缝，间距不大于6m×6m。
（5）在女儿墙、管道出屋面处均做成半径不小于10～15cm的圆角。
（6）防水层施工前，现场要进行基层检验：一般是将一块薄膜覆盖在找平层上，经过一夜后第2天早上掀起薄膜处没有明显的潮湿痕迹，则可进行防水层施工。
4、防水层施工：（1）材料要求1）聚氨酯涂膜防水材料，应有出厂合格证，应经复试合格后使用。
①甲组份是以聚醚树脂和二异氰酸酯等原料，经过聚合及反应制成的含有端异氰酸酯基的聚氨基甲酸酯预聚物，外观为浅黄粘稠状，桶装，每桶20kg。
②乙组份是由固化剂、促进剂、增韧剂、防霉剂、填充剂和稀剂等混合加工制成，外观有红、黑、白、黄及咖啡色等，膏状物，桶装，每桶40kg。
2）主要机具：一般应备有电动搅拌器、搅拌桶，油漆桶、塑料或橡胶刮板、滚动刷、油漆刷、弹簧秤、干粉灭火器等。

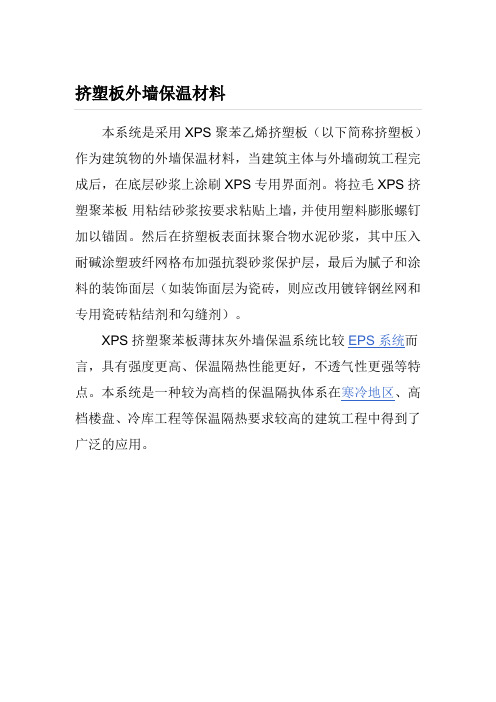

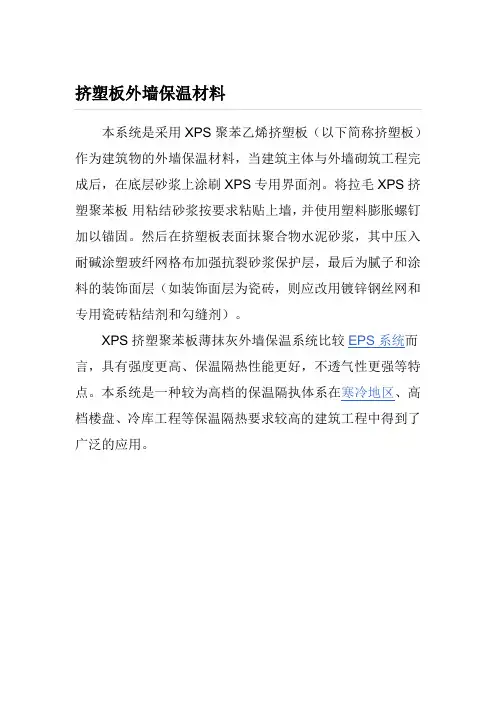

本系统是采用XPS聚苯乙烯挤塑板（以下简称挤塑板）作为建筑物的外墙保温材料，当建筑主体与外墙砌筑工程完成后，在底层砂浆上涂刷XPS专用界面剂。
将拉毛XPS挤塑聚苯板用粘结砂浆按要求粘贴上墙，并使用塑料膨胀螺钉加以锚固。
然后在挤塑板表面抹聚合物水泥砂浆，其中压入耐碱涂塑玻纤网格布加强抗裂砂浆保护层，最后为腻子和涂料的装饰面层（如装饰面层为瓷砖，则应改用镀锌钢丝网和专用瓷砖粘结剂和勾缝剂）。
XPS挤塑聚苯板薄抹灰外墙保温系统比较EPS系统而言，具有强度更高、保温隔热性能更好，不透气性更强等特点。
本系统是一种较为高档的保温隔执体系在寒冷地区、高档楼盘、冷库工程等保温隔热要求较高的建筑工程中得到了广泛的应用。
XPS 挤塑聚苯板外墙保温系统材料及施工工艺介绍1 适用范围2 基本构造：3 技术特点：4 主要性能指标5.施工程序6 施工要点（1）调整脚手架（2）基层墙体处理（3）准备材料（4）保温板的粘贴（5）安装固定件（6）打磨（7）划分格凹线条（8）涂抹抗裂防水底层砂浆（9）网格布的铺设（10）涂抹抗裂防水面层砂浆（11）如墙面采用瓷砖饰面（12）补洞及修理（13）变形缝的做法7 外墙外保温构造图（1）外墙阳角、阴角详图（2）保温板抹胶及固定件排列详图（3）勒角详图（4）门窗洞口排板，铺网详图（5）窗洞口详图（一）（6）窗洞口详图（二）（7）阳台、檐口详图（8）女儿墙详图（9）系统变形缝详图（一）（10）系统变形缝详图（二）（11）分格缝、装饰线、滴水详图（12）穿墙管道、标牌详图（13）伸缩缝、空调机搁板（14）空调机室外机架、防盗网、水落管卡子详图8 节能功效适用范围基本构造技术特点主要性能指标施工程序施工要点外墙外保温构造图示节能功效1 适用范围基层为混凝土、空心砌块、轻质填充砌体、粘土砖和粘土砖等材料。
可用于不同气候区建筑外墙外保温工程。
2 基本构造：基墙、粘贴层、保温隔热层、抗裂防护层、饰面层（涂料、面砖）3 技术特点：该技术采用点边粘贴的做法和先进的硬质绝热材料，消除了建筑物冷热桥现象，具有显著的防水效果，对建筑物有保护作用，同时增强了居住的舒适度，装饰效果好，相容性好，抗老化效果好，是一种特别适合中国建筑国情的外墙外保温体系。
4 主要性能指标保温板主要性能指标膨胀锚固定主要性能指标5.施工程序6 施工要点（1）调整脚手架，使架管或管头与墙面的最小距离为 400mm ，以便施工。
（2）基层墙体处理清除墙体表面的油、灰尘、污垢、脱模剂、风化物等影响粘结强度的材料。
基层找平：用 1 ： 3 水泥砂浆找平。
表面不压光。
用 2m 靠尺检查最大偏差应小于 4mm ，并保证无空鼓、脱层和裂缝等缺陷。
对原有建筑改造应清除松动物及风化物，并按上述办法进行，使其达到要求。
XPS挤塑聚苯板外墙外保温系统XPS板说明简介：XPS保温板就是挤塑式聚苯乙烯隔热保温板，它是以聚苯乙烯树脂为原料加上其他的原辅料与聚含物，通过加热混合同时注入催化剂，然后挤塑压出成型而制造的换质泡沫塑料板•它的学名为绝热用挤塑聚苯乙烯泡沫塑料（简称XPSLXPS具有完芙的闭孔蜂贺结构.这种结构让XPS板有极低的吸水性（几乎不吸水）、低热导系数.舟抗圧性、抗老化性（正常使用几乎无老化分解现彖）CXPS聚苯板外墙保温系统2 •粘统胶浆用3•保逞隔肚层MS4 .抗菜休面胶热居5•耐続涤用玻纤网搭布（沾谨锌例线网）6.保盅脂性《用干同定铜竝网）7 •饰面层（涂料戒面砖）XPS挤塑板的性能特点：X优良的保温隔热性具有商热阻、低线性.膨胀比低的特点，其结构的闭孔率达到r 99%以上，形成真空层，避免空气流动散热.确保其保温性能的持久和稳定.相对于发泡聚氨凿80%的闭孔率.领先优势不言而喻c实践证明20mm厚的XPS挤塑保温板，其保温效果相为于50mm厚发泡聚苯乙烯.120mm厚水泥珍珠岩。
因此木材料是目前建筑保温的最佳之选。
2、卓越的高强度抗压性由于XPS板的持殊结构.其抗压强度极商.抗冲击性极强，根据XPS的不同型号及厚度其抗乐强度达到150〜500Kpa 以上，能承受幹系统地而荷载.广泛应用于地热匚程、高速公路、机场跑道.广场地【/ 大型冷库及车内装饰保温等领域。
3、优质的憎水.防潮性吸水率是衡址保温材料的一个重要参数。
保温材料吸水后保温性能随之下降.在低溫情况下，吸入的水极易结冰，破坏「保温材料的结构，从而使板材的抗压及保温性能下降。
由于聚苯乙烯分子结构木身不吸水，板材分子结构稳定.无间隙.解决了其它材料漏水、渗透.结齋、冷凝等问題。
4、质地轻.使用方便XPS板的完全闭孔式发泡化学结构与其蜂贯状物理结构•使其具有轻质.商强度的特性•便于切割、运输，且不易破损、安装方便。
5、稳定性.防腐性好长时间的使用中，不老化.不分解、不产生有吿物质，其化学性能极其稳定，不会因吸水和腐蚀等导致降解，使其性能下降，在商温环境下仍能保持其优越的性能.根据有关资料介绍.XPS挤塑保温板即使使用30-40年•仍能保持优异的性能，且不会发生分解或霉变，没有有祷物质的挥发。
