高中物理选修电磁感应现象的两类情况

电磁感应现象的两种情况教学目标1. 知识与技能(1)了解感生电场，会解释感生电动势的产生原因． (2)了解动生电动势的产生条件和洛伦兹力的关系．(3)掌握两种感应电动势的区别与联系，会应用分析实际问题． (4)了解电磁感应规律的一般应用，会分析科技实例． 2. 过程与方法通过同学们之间的讨论、研究增强对两种电动势的认知深度，同时提高学习物理的兴趣． 3. 情感、态度与价值观通过对相应物理学史的了解，培养热爱科学、尊重知识的良好品德． 教学重点难点感生电动势与动生电动势的概念。

对感生电动势与动生电动势实质的理解。

教学方法与手段以类比为先导，引领学生在复习干电池电动势中非静电力作用的基础上，说明感应电场和洛伦兹力在产生感应电动势中的作用，并能应用感生电动势和动生电动势解答相关问题。

类比讨论学习为主，发动学生对电子感应加速器的讨论从而加深理解。

课前准备多媒体课件、实物投影仪、视频片断。

导入新课[事件1]教学任务：复习提问，导入新课。

师生活动：情景导入，放映PPT 课件展示提问的问题。

一、复习提问：1．法拉第电磁感应定律的内容是什么？数学表达式是什么？ 答：感应电动势的大小与磁通量的变化率成正比，即E ＝n ΔΦΔt。

2．导体在磁场中切割磁感线产生的电动势与什么因素有关，表达式是什么，它成立的条件又是什么？答：导体在磁场中切割磁感线产生的电动势的大小与导体棒的有效长度、磁场强弱、导体棒的运动速度有关，表达式是E＝BLvsinθ，该表达式只能适用于匀强磁场中。

3．干电池中电动势是怎样产生的？参照相关图片，回顾所学电池电动势中有关非静电力做功的知识，其他学生补充。

二、引入新课：在电磁感应现象中，由于引起磁通量的变化的原因不同，感应电动势产生的机理也不同，本节课我们就一起来学习感应电动势产生的机理。

讲授新课[事件2]教学任务：感生电场和感生电动势。

师生活动：学生阅读教材19页“电磁感应现象中的感生电场”部分，分析讨论闭合电路中产生感应电流的原因。

5 电磁感应现象的两类情况麦克斯韦在他的电磁理论中指出：变化的磁场能在周围空间激发电场，这种电场叫感生电场.二、感生电动势的产生感生电场产生的电动势叫感生电动势.2.感生电动势大小：E ＝n ΔΦΔt. 3.方向判断：由楞次定律和右手螺旋定则判定.三、动生电动势的产生导体运动产生的电动势叫动生电动势.2.动生电动势大小：E ＝Blv (B 的方向与v 的方向垂直).3.方向判断：右手定则.1.判断下列说法的正误.(1)只要磁场变化，即使没有电路，在空间也将产生感生电场.( √ )(2)处于变化磁场中的导体，其内部自由电荷定向移动，是由于受到感生电场的作用.( √ )(3)动生电动势(切割磁感线产生的电动势)产生的原因是导体内部的自由电荷受到洛伦兹力的作用.( √ )(4)产生动生电动势时，洛伦兹力对自由电荷做了功.( × )2.研究表明，地球磁场对鸽子识别方向起着重要作用.在北半球若某处地磁场磁感应强度的竖直分量约为5×10－5T.鸽子以20m/s 的速度水平滑翔，鸽子两翅展开可达30cm 左右，则可估算出两翅之间产生的动生电动势约为________V ，________(填“左”或“右”)侧电势高. 答案 3×10－4 左一、感生电场和感生电动势如图1所示，B 变化时，就会在空间激发一个感生电场E .如果E 处空间存在闭合导体，导体中的自由电荷就会在电场力的作用下定向移动，而产生感应电流.图12.变化的磁场周围产生的感生电场，与闭合电路是否存在无关.如果在变化的磁场中放一个闭合回路，回路中就有感应电流，如果无闭合回路，感生电场仍然存在.3.感生电场可用电场线形象描述.感生电场是一种涡旋电场，电场线是闭合的，而静电场的电场线不闭合.4.感生电场(感生电动势)的方向一般由楞次定律判断，感生电动势的大小由法拉第电磁感应定律E ＝n ΔΦΔt计算. 例1 (多选)(2017·温州中学高二上学期期中)下列说法中正确的是( )D.感生电场的电场线是闭合曲线，其方向一定是沿逆时针方向答案 AC解析 变化的电场可以产生磁场，变化的磁场可以在周围产生电场，故A 正确；恒定的磁场在周围不产生电场.故B 错误；感生电场的方向也同样可以用楞次定律和右手螺旋定则来判定，故C 正确；感生电场的电场线是闭合曲线，其方向不一定是沿逆时针方向，故D 错误. 例2 (多选)某空间出现了如图2所示的一组闭合的电场线，这可能是( )图2AB 方向磁场在迅速减弱AB 方向磁场在迅速增强BA 方向磁场在迅速增强BA 方向磁场在迅速减弱答案 AC闭合回路(可假定其存在)的感应电流方向就表示感生电场的方向.判断思路如下：二、动生电场和动生电动势如图3所示，导体棒CD 在匀强磁场中运动.图3CD 向右匀速运动，由左手定则可判断自由电子受到沿棒向下的洛伦兹力作用，C 端电势高，D 端电势低.随着C 、D 两端聚集电荷越来越多，在CD 棒间产生的电场越来越强，当电场力等于洛伦兹力时，自由电荷不再定向运动，C 、D 两端形成稳定的电势差.感生电动势 动生电动势 产生原因 磁场的变化 导体做切割磁感线运动移动电荷的 非静电力 感生电场对自由电荷的电场力 导体中自由电荷所受洛伦兹力沿导体方向的分力回路中相当于电源的部分 处于变化磁场中的线圈部分 做切割磁感线运动的导体方向判断方法 由楞次定律判断 通常由右手定则判断，也可由楞次定律判断大小计算方法 由E ＝n ΔΦΔt 计算 通常由E ＝Blv sin θ计算，也可由E ＝n ΔΦΔt计算 例3 (多选)如图4所示，导体AB 在做切割磁感线运动时，将产生一个电动势，因而在电路中有电流通过，下列说法中正确的是( )图4答案 AB解析 根据动生电动势的定义，选项A 正确.动生电动势中的非静电力与洛伦兹力有关，感生电动势中的非静电力与感生电场有关，选项B 正确，选项C 、D 错误.[学科素养] 通过例1、例2和例3，加深对感生电动势和动生电动势的理解，掌握它们方向的判断方法，并会对两者进行区分，体现了“科学思维”的学科素养.三、导体棒转动切割产生动生电动势的计算1.当导体棒在垂直于匀强磁场的平面内，其一端固定，以角速度ω匀速转动时，产生的感应电动势为E ＝Bl v ＝12Bl 2ω，如图5所示. 图5ω绕圆心匀速转动时，如图6所示，相当于无数根“辐条”转动切割，它们之间相当于电源的并联结构，圆盘上的感应电动势为E ＝Br v ＝12Br 2ω. 图6例4 长为l 的金属棒ab 以a 点为轴在垂直于匀强磁场的平面内以角速度ω匀速转动，如图7所示，磁感应强度大小为B .求：图7(1)金属棒ab 两端的电势差；(2)经时间Δt (Δt <2πω)金属棒ab 所扫过的面积中通过的磁通量为多少？此过程中的平均感应电动势多大？答案 (1)12Bl 2ω (2)12Bl 2ωΔt 12Bl 2ω 解析 (1)ab 两端的电势差：U ab ＝E ＝Bl v ＝12Bl 2ω. (2)经时间Δt 金属棒ab 所扫过的扇形面积ΔS ＝12l 2θ＝12l 2ωΔt ，ΔΦ＝B ΔS ＝12Bl 2ωΔt . 由法拉第电磁感应定律得： E ＝ΔΦΔt ＝12Bl 2ωΔt Δt ＝12Bl 2ω. 1.(对感生电场的理解)如图8所示，内壁光滑的塑料管弯成的圆环平放在水平桌面上，环内有一带负电的小球，整个装置处于竖直向下的磁场中，当磁场突然增强时，小球将( )图8答案 A2.(对感生电场的理解)如图9所示，长为L 的金属导线弯成一圆环，导线的两端接在电容为C 的平行板电容器上，P 、Q 为电容器的两个极板，磁场垂直于环面向里，磁感应强度以B ＝B 0＋kt (k >0)的规律随时间变化，t ＝0时，P 、Q 两板电势相等，两板间的距离远小于环的半径，经时间t ，电容器P 板( )图9t 成正比C.带正电，电荷量是kL 2C 4π D.带负电，电荷量是kL 2C 4π 答案 D解析 磁感应强度以B ＝B 0＋kt (k >0)的规律随时间变化，由法拉第电磁感应定律得：E ＝ΔΦΔt＝S ΔB Δt ＝kS ，而S ＝πr 2＝π(L 2π)2＝L 24π，经时间t 电容器P 板所带电荷量Q ＝EC ＝kL 2C 4π；由楞次定律和安培定则知电容器P 板带负电，故D 选项正确.3.(转动切割产生的电动势)(2017·慈溪市高二上学期期中)如图10所示，导体棒ab 长为4L ，匀强磁场的磁感应强度为B ，导体绕过b 点垂直纸面的轴以角速度ω匀速转动，则a 端和b 端的电势差U 的大小等于( )图10 BL 2ω B.BL 2ωBL 2ωBL 2ω答案 D解析 ab 棒以b 端为轴在纸面内以角速度ω匀速转动，则a 、b 两端的电势差大小U ＝E ＝12B (4L )2ω＝8BL 2ω.故选D. 4.(平动切割产生的动生电动势)如图11所示，“∠”形金属框架MON 所在平面与磁感应强度为B 的匀强磁场垂直，金属棒ab 能紧贴金属框架运动，且始终与ONab 从O 点开始(t ＝0)匀速向右平动时，速度为v 0，∠MON ＝30°.图11(1)试求bOc 回路中感应电动势随时间变化的函数关系式；(2)闭合回路中的电流随时间变化的图象是________.答案 (1)E ＝33Bv 20t (2)B 解析 (1)t ＝0时ab 从O 点出发，经过时间t 后，ab 匀速运动的距离为s ，则有s ＝v 0t .由tan30°＝bc s ，有bc ＝v 0t ·tan30°.则金属棒ab 接入回路的bc 部分切割磁感线产生的感应电动势为E ＝Bv 0bc ＝Bv 02t tan30°＝33Bv 02t . (2)l Ob ＝v 0t ，l bc ＝v 0t tan30°，l Oc ＝v 0tcos30°，单位长度电阻设为R 0，则回路总电阻R ＝R 0(v 0t ＋v 0t tan30°＋v 0t cos30°)＝R 0v 0t (1＋3)，则回路电流I ＝E R ＝(3－3)Bv 06R 0，故I 为常量，与时间t 无关，选项B 正确.一、选择题考点一 感生电场和感生电动势1.(多选)在空间某处存在一变化的磁场，则 ( )A.在磁场中放一闭合线圈，线圈中一定会产生感应电流B.在磁场中放一闭合线圈，线圈中不一定会产生感应电流C.在磁场中不放闭合线圈，在变化的磁场周围一定不会产生电场D.在磁场中不放闭合线圈，在变化的磁场周围一定会产生电场答案 BD解析 由感应电流产生的条件可知，只有闭合回路中的磁通量发生改变，才能产生感应电流，如果闭合线圈平面与磁场方向平行，则线圈中无感应电流产生，故A 错，B 对；感生电场的产生与变化的磁场周围有无闭合回路无关，故C 错，D 对.2.在如下图所示的四种磁场情况中能产生恒定的感生电场的是( )答案 C解析均匀变化的磁场产生恒定的电场，故C正确.3.(多选)著名物理学家费曼曾设计过这样一个实验装置：一块绝缘圆板可绕其中心的光滑轴自由转动，在圆板的中部有一个线圈，圆板四周固定着一圈带电的金属小球，如图1所示.当线圈接通电源后，将产生图示逆时针方向的电流.则下列说法正确的是( )图1A.接通电源瞬间，圆板不会发生转动C.若金属小球带负电，接通电源瞬间圆板转动方向与线圈中电流方向相反D.若金属小球带正电，接通电源瞬间圆板转动方向与线圈中电流方向相反答案BD解析线圈接通电源瞬间，变化的磁场产生感生电场，从而导致带电小球受到电场力，使其转动，A错误；不论线圈中电流是增大还是减小，都会引起磁场的变化，从而产生不同方向的电场，使小球受到电场力的方向不同，所以会向不同方向转动，B正确；接通电源瞬间，产生顺时针方向的电场，如果小球带负电，圆板转动方向与线圈中电流方向相同，C错误；同理可知D正确.4.现代科学研究中常用到高速电子，电子感应加速器就是利用感生电场加速电子的设备.电子感应加速器主要由上、下电磁铁磁极和环形真空室组成.当电磁铁绕组通以变化的电流时，产生变化的磁场，穿过真空盒所包围的区域内的磁通量也随时间变化，这时真空盒空间内就产生感应涡旋电场，电子将在涡旋电场作用下加速.如图2所示(上图为侧视图、下图为真空室的俯视图)，若电子被“约束”在半径为R的圆周上运动，当电磁铁绕组通有图中所示的电流时( )图2A.若电子沿逆时针运动，保持电流的方向不变，当电流增大时，电子将加速B.若电子沿顺时针运动，保持电流的方向不变，当电流增大时，电子将加速C.若电子沿逆时针运动，保持电流的方向不变，当电流减小时，电子将加速答案 A解析当电磁铁绕组通有题图中所示的电流时，由安培定则可知将产生向上的磁场，当电磁铁绕组中电流增大时，根据楞次定律和安培定则可知，这时真空盒空间内产生顺时针方向的感生电场，电子沿逆时针运动，电子将加速，选项A正确；同理可知选项B、C错误；由于电子被“约束”在半径为R的圆周上运动，被加速时电子做圆周运动的周期减小，选项D错误.5.如图3甲所示，线圈总电阻r＝0.5Ω，匝数n＝10，其端点a、b与Ra、b两点电势差的大小为( )图3解析 根据法拉第电磁感应定律得：E ＝n ·ΔΦΔt ＝10×,0.4)V ＝2V.I ＝E R 总＝21.5＋0.5A ＝1A.a 、b 两点的电势差相当于电路中的路端电压，其大小为U ＝IR ＝1.5V ，故A 正确. 考点二 动生电动势abcd 位于纸面内，cd 边与磁场边界平行，如图4甲所示.已知导线框一直向右做匀速直线运动，cd 边于t ＝0时刻进入磁场.线框中感应电动势随时间变化的图线如图乙所示(感应电流的方向为顺时针时，感应电动势取正).下列说法正确的是( )图4tt答案 BC解析 由题图Et 图象可知，导线框经过0.2s 全部进入磁场，则速度v ＝l t ＝,0.2)m/s ＝0.5 m/s ，选项B 正确；由图象可知，E ＝0.01V ，根据E ＝Blv 得，B ＝E lv ＝,0.1×0.5)T ＝0.2T ，选项A 错误；根据右手定则及正方向的规定可知，磁感应强度的方向垂直于纸面向外，选项C 正确；在tt ＝0.6s 这段时间内，导线框中的感应电流I ＝E R ＝,0.005)A ＝2A, 所受的安培力大小为F ＝BIl ＝0.2×2×0.1N＝0.04N ，选项D 错误.7.如图5所示，等腰直角三角形OPQ 区域内存在匀强磁场，另有一等腰直角三角形导线框abc 以恒定的速度v 沿垂直于磁场方向穿过磁场，穿越过程中速度方向始终与ab 边垂直，且保持ac 平行于OQ .关于线框中的感应电流，以下说法正确的是( )图5答案 D解析 线框中感应电流的大小正比于感应电动势的大小，又感应电动势E ＝BL 有v ，L 有指切割磁感线部分两端点连线在垂直于速度方向上的投影长度，故开始进入磁场时感应电流最大，开始穿出磁场时感应电流最小，选项A 、B 错误.感应电流的方向可以用楞次定律判断，可知选项D 正确，C 错误.8.(多选)如图6所示，直角三角形金属框abc 放置在匀强磁场中，磁感应强度大小为B ，方向平行于abab 边以角速度ωbc 边的长度为l .下列判断正确的是( )图6abcaC.|U bc |＝12Bl 2ω D.|U bc |＝Bl 2ω解析 金属框abc 平面与磁场方向平行，转动过程中磁通量始终为零，所以无感应电流产生，选项A 正确，B 错误；由转动切割产生感应电动势得|U bc |＝12Bl 2ω，选项C 正确，D 错误. 9.(2017·温州中学高二上学期期中)如图7所示，半径为r 的金属圆盘在垂直于盘面的磁感应强度大小为B 的匀强磁场中绕圆心O 点以角速度ω沿逆时针方向匀速转动，圆盘的圆心和边缘间接有一个阻值为R 的电阻，则通过电阻R 的电流的大小和方向分别为(金属圆盘的电阻不计)( )图7A.I ＝Br 2ωR，由c 到d B.I ＝Br 2ωR，由d 到c C.I ＝Br 2ω2R，由c 到d D.I ＝Br 2ω2R，由d 到c 答案 D解析 将金属圆盘看成无数条金属辐条组成的，这些辐条切割磁感线，产生感应电流，由右手定则判断可知：通过电阻R 的电流的方向为从d 到c ，金属圆盘产生的感应电动势为：E ＝12Br 2ω，通过电阻R 的电流的大小为：I ＝E R ＝Br 2ω2R.故选D. 10.如图8所示，导体棒AB 的长为2R ，绕O 点以角速度ω匀速转动，OB 长为R ，且O 、B 、A 三点在一条直线上，有一磁感应强度为B 的匀强磁场充满转动平面且与转动平面垂直，那么AB 两端的电势差大小为( )图8A.12BωR 2BωR 2 BωR 2BωR 2答案 C解析 A 点线速度v A ＝ω·3R ，B 点线速度v B ＝ωR ，AB 棒切割磁感线的平均速度v ＝v A ＋v B 2＝2ωR ，由E ＝Blv 得，AB 两端的电势差大小为E ＝B ·2R ·v ＝4BωR 2，C 正确.11.如图9所示，匀强磁场中有一由半圆弧及其直径构成的导线框，半圆直径与磁场边缘重合；磁场方向垂直于半圆面(纸面)向里，磁感应强度大小为B 0.使该线框从静止开始绕过圆心O 、垂直于半圆面的轴以角速度ω匀速转动半周，线框中产生感应电流.现使线框保持图中所示位置，磁感应强度大小随时间线性变化.为了产生与线框转动半周过程中同样大小的电流，磁感应强度随时间变化的变化率ΔB Δt的大小应为( ) 图9A.4ωB 0πB.2ωB 0πC.ωB 0πD.ωB 02π答案 C解析 设半圆的半径为L ，电阻为R ，当线框以角速度ω匀速转动时产生的感应电动势E 1＝12B 0ωL 2.当线框不动，而磁感应强度随时间变化时E 2＝12πL 2·ΔB Δt ，由E 1R ＝E 2R 得12B 0ωL 2＝12πL 2·ΔB Δt ，即ΔB Δt ＝ωB 0π，故C 项正确. 12.(多选)如图10所示，三角形金属导轨EOF 上放有一金属杆AB ，在外力作用下，使AB 保持与OF 垂直，从O 点开始以速度v 匀速右移，该导轨与金属杆均由粗细相同的同种金属制成，则下列判断正确的是 ( )图10答案 AC解析 设金属杆从O 点开始运动到题图所示位置所经历的时间为t ，∠EOF ＝θ，金属杆切割磁感线的有效长度为L ，故E ＝BLv ＝Bv ·vt tan θ＝Bv 2tan θ·t ，即电路中感应电动势的大小与时间成正比，C 选项正确；电路中感应电流I ＝E R ＝Bv 2tan θ·t ρl S，而l 为闭合三角形的周长，即l ＝vt ＋vt ·tan θ＋vtcos θ＝vt (1＋tan θ＋1cos θ)，所以I ＝Bv tan θ·Sρ(1＋tan θ＋1cos θ)是恒量，所以A 正确.二、非选择题 13.如图11所示，线框由导线组成，cd 、ef 两边竖直放置且相互平行，导体棒ab 水平放置并可沿cd 、ef 无摩擦滑动，导体棒ab 所在处有垂直线框所在平面向里的匀强磁场且B 2＝2T ，已知ab 长L ＝0.1m ，整个电路总电阻R ＝5Ω，螺线管匝数n ＝4，螺线管横截面积S 2.在螺线管内有如图所示方向磁场B 1，若磁场B 1以ΔB 1Δt＝10T/s 均匀增加时，导体棒恰好处于静止状态，试求：(取g ＝10 m/s 2)图11(1)通过导体棒ab 的电流大小；(2)导体棒ab 的质量m 的大小；(3)若B 1＝0，导体棒ab 恰沿cd 、ef 匀速下滑，求棒ab 的速度大小.答案 (1)0.8A (2)0.016kg (3)20m/s解析 (1)螺线管产生的感应电动势：E ＝n ΔΦΔt ＝n ΔB 1ΔtS 得E ＝4×10×0.1V＝4V通过导体棒ab 的电流I ＝E R(2)导体棒ab 所受的安培力F ＝B 2IL导体棒静止时受力平衡有F ＝mg解得m ＝0.016kg.(3)ab 匀速下滑时 E 2＝B 2LvI ′＝E 2RB 2I ′L ＝mg联立解得v ＝20m/s14.如图12甲所示，固定在水平面上电阻不计的光滑金属导轨，间距dCDEF 矩形区域内有竖直向上的匀强磁场，磁感应强度B 按如图乙所示规律变化，CFt ＝0时，金属棒ab 从图示位置由静止在恒力F 作用下向右运动到EFab 电阻为1Ω，求：图12(1)通过小灯泡的电流；(2)恒力F 的大小；(3)金属棒的质量.解析 (1)金属棒未进入磁场时，电路的总电阻R 总＝R L ＋R ab ＝5 Ω回路中感应电动势为：E 1＝ΔΦΔt ＝ΔB Δt S ＝0.5 V 灯泡中的电流为I L ＝E 1R 总＝0.1 A. (2)因灯泡亮度始终不变，故第4 s 末金属棒刚好进入磁场，且做匀速运动，此时金属棒中的电流I ＝I L ＝0.1 A金属棒受到的恒力大小：F ＝F 安＝BId ＝0.1 N.(3)因灯泡亮度始终不变，金属棒在磁场中运动时，产生的感应电动势为E 2＝E 1＝0.5 V 金属棒在磁场中匀速运动的速度v ＝E 2Bd ＝0.5 m/s金属棒未进入磁场时的加速度为a ＝v t ＝0.125 m/s 2 故金属棒的质量为m ＝F a ＝0.8 kg.。

电磁感应知识点总结一、电磁感应现象1、电磁感应现象与感应电流.（1）利用磁场产生电流的现象，叫做电磁感应现象。

（2）由电磁感应现象产生的电流，叫做感应电流。

物理模型上下移动导线AB，不产生感应电流左右移动导线AB，产生感应电流原因:闭合回路磁感线通过面积发生变化不管是N级还是S级向下插入，都会产生感应电流，抽出也会产生，唯独磁铁停止在线圈力不会产生原因闭合电路磁场B发生变化开关闭合、开关断开、开关闭合，迅速滑动变阻器，只要线圈A中电流发生变化，线圈B就有感应电流二、产生感应电流的条件1、产生感应电流的条件：闭合电路．．．．．．．。

．．．．中磁通量发生变化2、产生感应电流的常见情况 .（1）线圈在磁场中转动。

（法拉第电动机）（2）闭合电路一部分导线运动(切割磁感线)。

（3）磁场强度B变化或有效面积S变化。

(比如有电流产生的磁场，电流大小变化或者开关断开)3、对“磁通量变化”需注意的两点.（1）磁通量有正负之分，求磁通量时要按代数和（标量计算法则）的方法求总的磁通量（穿过平面的磁感线的净条数）。

（2）“运动不一定切割，切割不一定生电”。

导体切割磁感线，不是在导体中产生感应电流的充要条件，归根结底还要看穿过闭合电路的磁通量是否发生变化。

三、感应电流的方向1、楞次定律.（1）内容：感应电流具有这样的方向，即感应电流的磁场总是要阻碍引起感应电流的磁通量的变化。

（2）“阻碍”的含义.从阻碍磁通量的变化理解为:当磁通量增大时，会阻碍磁通量增大，当磁通量减小时，会阻碍磁通量减小。

从阻碍相对运动理解为:阻碍相对运动是“阻碍”的又一种体现，表现在“近斥远吸，来拒去留”。

（3）“阻碍”的作用.楞次定律中的“阻碍”作用，正是能的转化和守恒定律的反映，在克服这种阻碍的过程中，其他形式的能转化成电能。

（4）“阻碍”的形式.1．阻碍原磁通量的变化，即“增反减同”。

2．阻碍相对运动，即“来拒去留”。

3. 使线圈面积有扩大或缩小的趋势，即“增缩减扩”。

[高二物理《电磁感应现象》知识点] 什么是电磁感应现象一、电磁感应现象：1、只要穿过闭合回路中的磁通量发生变化，闭合回路中就会产生感应电流，如果电路不闭合只会产生感应电动势。

这种利用磁场产生电流的现象叫电磁感应，是1831年法拉第发现的。

回路中产生感应电动势和感应电流的条件是回路所围面积中的磁通量变化，因此研究磁通量的变化是关键，由磁通量的广义公式中(是B与S的夹角)看，磁通量的变化可由面积的变化引起;可由磁感应强度B的变化引起;可由B与S的夹角的变化引起;也可由B、S、中的两个量的变化，或三个量的同时变化引起。

下列各图中，回路中的磁通量是怎么的变化，我们把回路中磁场方向定为磁通量方向(只是为了叙述方便)，则各图中磁通量在原方向是增强还是减弱。

(1)图：由弹簧或导线组成回路，在匀强磁场B中，先把它撑开，而后放手，到恢复原状的过程中。

(2)图：裸铜线在裸金属导轨上向右匀速运动过程中。

(3)图：条形磁铁插入线圈的过程中。

(4)图：闭合线框远离与它在同一平面内通电直导线的过程中。

(5)图：同一平面内的两个金属环A、B，B中通入电流，电流强度I在逐渐减小的过程中。

(6)图：同一平面内的A、B回路，在接通K的瞬时。

(7)图：同一铁芯上两个线圈，在滑动变阻器的滑键P向右滑动过程中。

(8)图：水平放置的条形磁铁旁有一闭合的水平放置线框从上向下落的过程中。

2、闭合回路中的一部分导体在磁场中作切割磁感线运动时，可以产生感应电动势，感应电流，这是初中学过的，其本质也是闭合回路中磁通量发生变化。

3、产生感应电动势、感应电流的条件：导体在磁场里做切割磁感线运动时，导体内就产生感应电动势;穿过线圈的磁量发生变化时，线圈里就产生感应电动势。

如果导体是闭合电路的一部分，或者线圈是闭合的，就产生感应电流。

从本质上讲，上述两种说法是一致的，所以产生感应电流的条件可归结为：穿过闭合电路的磁通量发生变化。

二、楞次定律：1、1834年德国物理学家楞次通过实验总结出：感应电流的方向总是要使感应电流的磁场阻碍引起感应电流的磁通量的变化。

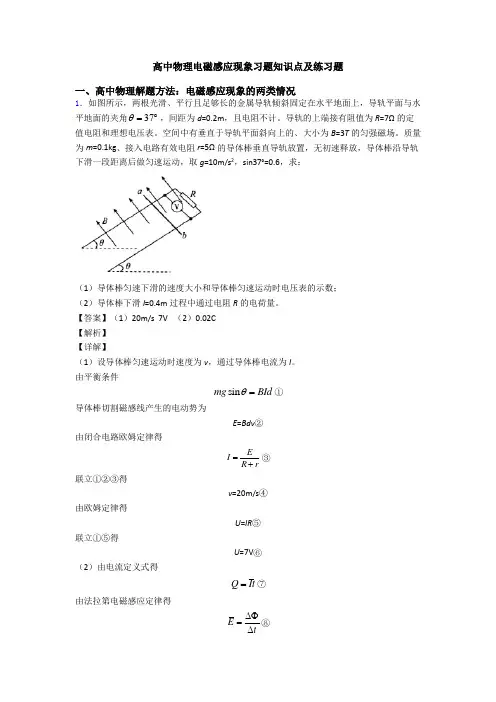

高中物理电磁感应现象习题知识点及练习题一、高中物理解题方法：电磁感应现象的两类情况1．如图所示，两根光滑、平行且足够长的金属导轨倾斜固定在水平地面上，导轨平面与水平地面的夹角37θ=︒，间距为d =0.2m ，且电阻不计。

导轨的上端接有阻值为R =7Ω的定值电阻和理想电压表。

空间中有垂直于导轨平面斜向上的、大小为B =3T 的匀强磁场。

质量为m =0.1kg 、接入电路有效电阻r =5Ω的导体棒垂直导轨放置，无初速释放，导体棒沿导轨下滑一段距离后做匀速运动，取g =10m/s 2，sin37°=0.6，求：（1）导体棒匀速下滑的速度大小和导体棒匀速运动时电压表的示数； （2）导体棒下滑l =0.4m 过程中通过电阻R 的电荷量。

【答案】（1）20m/s 7V （2）0.02C 【解析】 【详解】（1）设导体棒匀速运动时速度为v ，通过导体棒电流为I 。

由平衡条件sin mg BId θ=①导体棒切割磁感线产生的电动势为E =Bdv ②由闭合电路欧姆定律得EI R r=+③ 联立①②③得v =20m/s ④由欧姆定律得U =IR ⑤联立①⑤得U =7V ⑥（2）由电流定义式得Q It =⑦由法拉第电磁感应定律得E t∆Φ=∆⑧B ld ∆Φ=⋅⑨由欧姆定律得EI R r=+⑩ 由⑦⑧⑨⑩得Q =0.02C ⑪2．如图所示，足够长的光滑平行金属导轨MN 、PQ 倾斜放置，两导轨间距离为L ，导轨平面与水平面间的夹角θ，所处的匀强磁场垂直于导轨平面向上，质量为m 的金属棒ab 垂直于导轨放置，导轨和金属棒接触良好，不计导轨和金属棒ab 的电阻，重力加速度为g ．若在导轨的M 、P 两端连接阻值R 的电阻，将金属棒ab 由静止释放，则在下滑的过程中，金属棒ab 沿导轨下滑的稳定速度为v ，若在导轨M 、P 两端将电阻R 改接成电容为C 的电容器，仍将金属棒ab 由静止释放，金属棒ab 下滑时间t ，此过程中电容器没有被击穿，求：（1）匀强磁场的磁感应强度B 的大小为多少？ （2）金属棒ab 下滑t 秒末的速度是多大？ 【答案】（1）2sin mgR B L vθ=2）sin sin t gvt v v CgR θθ=+ 【解析】试题分析：（1）若在M 、P 间接电阻R 时，金属棒先做变加速运动，当加速度为零时做匀速运动，达到稳定状态．则感应电动势E BLv =，感应电流EI R=，棒所受的安培力F BIL =联立可得22B L v F R =，由平衡条件可得F mgsin θ=，解得2mgRsin B L vθ（2）若在导轨 M 、P 两端将电阻R 改接成电容为C 的电容器，将金属棒ab 由静止释放，产生感应电动势，电容器充电，电路中有充电电流，ab 棒受到安培力． 设棒下滑的速度大小为v '，经历的时间为t则电容器板间电压为 U E BLv ='= 此时电容器的带电量为Q CU = 设时间间隔△t 时间内流经棒的电荷量为Q则电路中电流Q C U CBL v i t t t ∆∆∆===∆∆∆，又va t∆=∆，解得i CBLa = 根据牛顿第二定律得mgsin BiL ma θ-=，解得22mgsin gvsin a m B L C v CgRsin θθθ==++所以金属棒做初速度为0的匀加速直线运动，ts 末的速度gvtsin v at v CgRsin θθ'==+．考点：导体切割磁感线时的感应电动势；功能关系；电磁感应中的能量转化【名师点睛】本题是电磁感应与电路、力学知识的综合，关键要会推导加速度的表达式，通过分析棒的受力情况，确定其运动情况．3．图中装置在水平面内且处于竖直向下的匀强磁场中，足够长的光滑导轨固定不动。

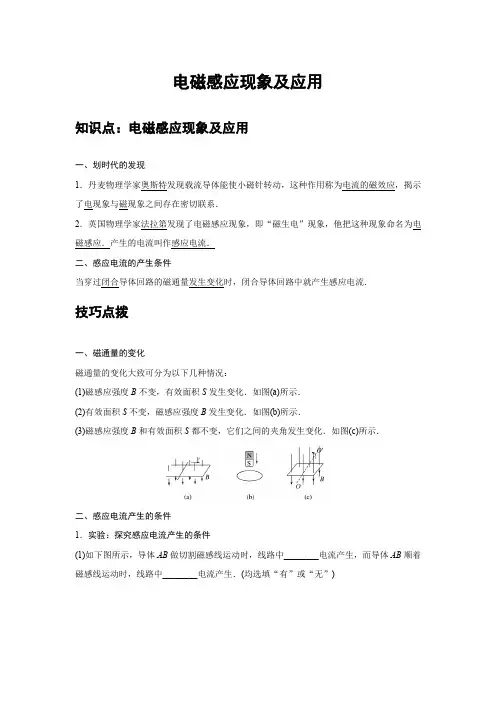

电磁感应现象及应用知识点：电磁感应现象及应用一、划时代的发现1．丹麦物理学家奥斯特发现载流导体能使小磁针转动，这种作用称为电流的磁效应，揭示了电现象与磁现象之间存在密切联系．2．英国物理学家法拉第发现了电磁感应现象，即“磁生电”现象，他把这种现象命名为电磁感应．产生的电流叫作感应电流．二、感应电流的产生条件当穿过闭合导体回路的磁通量发生变化时，闭合导体回路中就产生感应电流．技巧点拨一、磁通量的变化磁通量的变化大致可分为以下几种情况：(1)磁感应强度B不变，有效面积S发生变化．如图(a)所示．(2)有效面积S不变，磁感应强度B发生变化．如图(b)所示．(3)磁感应强度B和有效面积S都不变，它们之间的夹角发生变化．如图(c)所示．二、感应电流产生的条件1．实验：探究感应电流产生的条件(1)如下图所示，导体AB做切割磁感线运动时，线路中________电流产生，而导体AB顺着磁感线运动时，线路中________电流产生．(均选填“有”或“无”)(2)如下图所示，当条形磁铁插入或拔出线圈时，线圈中________电流产生，但条形磁铁在线圈中静止不动时，线圈中________电流产生．(均选填“有”或“无”)(3)如下图所示，将小螺线管A插入大螺线管B中不动，当开关S闭合或断开时，电流表中________电流通过；若开关S一直闭合，当改变滑动变阻器的阻值时，电流表中________电流通过；而开关一直闭合，滑动变阻器的滑动触头不动时，电流表中________电流通过．(均选填“有”或“无”)(4)归纳总结：实验一中：导体棒切割磁感线运动，回路面积发生变化，从而引起了磁通量的变化，产生了感应电流．实验二中：磁铁插入或拔出线圈时，线圈中的磁场发生变化，从而引起了磁通量的变化，产生了感应电流．实验三中：开关闭合、断开、滑动变阻器的滑动触头移动时，A线圈中电流变化，从而引起穿过B的磁通量变化，产生了感应电流．三个实验共同特点是：产生感应电流时闭合回路的磁通量都发生了变化．答案(1)有无(2)有无(3)有有无2．感应电流产生条件的理解不论什么情况，只要满足电路闭合和磁通量发生变化这两个条件，就必然产生感应电流；反之，只要产生了感应电流，那么电路一定是闭合的，且穿过该电路的磁通量也一定发生了变化．例题精练1．（舟山期末）随着智能手机的发展，电池低容量和手机高耗能之间的矛盾越来越突出，手机无线充电技术间接解决了智能手机电池不耐用的问题．在不久的将来各大公共场所都会装有这种设备，用户可以随时进行无线充电，十分便捷．如图所示，电磁感应式无线充电的原理与变压器类似，通过分别安装在充电基座和接收装置上的线圈，利用产生的磁场传递能量．当充电基座上的送电线圈通入正弦式交变电流后，就会在邻近的受电线圈中感应出电流，最终实现为手机电池充电．在充电过程中（）A．受电线圈中感应电流产生的磁场恒定不变B．送电线圈中电流产生的磁场呈周期性变化C．送电线圈和受电线圈无法通过互感实现能量传递D．由于手机和基座没有导线连接，所以传递能量没有损失【分析】明确无线充电原理，根据麦克斯韦电磁场理论分析磁场是否变化；无线充电器是通过线圈进行能量耦合实现能量的传递，无线充电器的优点之一是不用传统的充电线连接到需要充电的终端设备上的充电器，但充电过程中有电能量损失。

高中物理《电磁感应》核心知识点归纳高中物理《电磁感应》核心知识点归纳一、电磁感应现象1、产生感应电流的条件感应电流产生的条件是：穿过闭合电路的磁通量发生变化。

以上表述是充分必要条件。

不论什么情况，只要满足电路闭合和磁通量发生变化这两个条件，就必然产生感应电流；反之，只要产生了感应电流，那么电路一定是闭合的，穿过该电路的磁通量也一定发生了变化。

2、感应电动势产生的条件。

感应电动势产生的条件是：穿过电路的磁通量发生变化。

这里不要求闭合。

无论电路闭合与否，只要磁通量变化了，就一定有感应电动势产生。

这好比一个电源：不论外电路是否闭合，电动势总是存在的。

但只有当外电路闭合时，电路中才会有电流。

3、关于磁通量变化在匀强磁场中，磁通量，磁通量的变化有多种形式，主要有：①S、α不变，B改变，这时②B、α不变，S改变，这时③B、S不变，α改变，这时二、楞次定律1、内容：感应电流具有这样的方向，就是感应电流的磁场总要阻碍引起感应电流的磁通量的变化。

在应用楞次定律时一定要注意：“阻碍”不等于“反向”；“阻碍”不是“阻止”。

（1）从“阻碍磁通量变化”的角度来看，无论什么原因，只要使穿过电路的磁通量发生了变化，就一定有感应电动势产生。

（2）从“阻碍相对运动”的角度来看，楞次定律的这个结论可以用能量守恒来解释：既然有感应电流产生，就有其它能转化为电能。

又由于感应电流是由相对运动引起的，所以只能是机械能转化为电能，因此机械能减少。

磁场力对物体做负功，是阻力，表现出的现象就是“阻碍”相对运动。

（3）从“阻碍自身电流变化”的角度来看，就是自感现象。

自感现象中产生的自感电动势总是阻碍自身电流的变化。

2、实质：能量的转化与守恒3、应用：对阻碍的理解：（1）顺口溜“你增我反，你减我同”（2）顺口溜“你退我进，你进我退”即阻碍相对运动的意思。

“你增我反”的意思是如果磁通量增加，则感应电流的磁场方向与原来的磁场方向相反。

“你减我同”的意思是如果磁通量减小，则感应电流的磁场方向与原来的磁场方向相同。

一、电磁感应现象1、磁通量：在匀强磁场中，磁感应强度B与垂直磁场的面积S的乘积，叫做穿过这个面的磁通量，即；一般情况下，当平面S不跟磁场方向垂直时，，为平面S在垂直于磁感线方向上的投影。

当磁感线与线圈平面平行时，磁通量为零。

2、产生感应电流的条件可归结为两点：①电路闭合；②通过回路的磁通量发生变化。

3、磁通量是双向标量。

若穿过面S的磁通量随时间变化，以、分别表示计时开始和结束时穿过面S的磁通量的大小，则当、中磁感线以同一方向穿过面S时，磁通量的改变；当、中磁感线从相反方向穿过面S时，磁通量的改变。

4、由于磁感线是闭合曲线，所以穿过任意闭合曲面的磁通量一定为零，即＝0。

如穿过地球的磁通量为零。

二、法拉第电磁感应定律——感应电动势的大小1、法拉第电磁感应定律的数学表达式为，它指出感应电动势既不取决于磁通量φ的大小，也不取决于磁通量变化Δφ的大小，而是由磁通量变化的快慢等来决定的，由算出的是感应电动势的平均值，当线圈有相同的ｎ匝时，相当于ｎ个相同的电源串联，整个线圈的感应电动势由算出。

2、公式中涉及到的磁通量Δφ的变化情况在高中阶段一般有两种情况：①回路与磁场垂直的面积s不变，磁感应强度发生变化，则Δφ＝ΔBS，此时，式中叫磁感应强度的变化率。

②磁感应强度B不变，回路与磁场垂直的面积发生变化，则Δφ＝BΔS。

若遇到B和S都发生变化的情况，则。

3、回路中一部分导体做切割磁感线运动时感应电动势的表达式为，式中ｖ取平均速度或瞬时速度，分别对应于平均电动势或瞬时电动势。

4、在切割磁感线情况中，遇到切割导线的长度改变，或导线的各部分切割速度不等的复杂情况，感应电动势的根本算法仍是，但式中的ΔΦ要理解时间内导线切割到的磁感线的条数。

三、疑难辨析：1、对于法拉第电磁感应定律E=应从以下几个方面进行理解：①它是定量描述电磁感应现象的普遍规律，不管是什么原因，用什么方式所产生的电磁感应现象，其感应电动势的大小均可由它进行计算。
