励磁系统原理培训

发电机励磁系统培训一、介绍发电机励磁系统是发电机的重要组成部分，其作用是在发电机工作时提供稳定的励磁电流，以保证发电机的正常运行。

励磁系统的性能对发电机的输出电压和稳定性有着重要的影响。

因此，加强对发电机励磁系统的培训和学习是非常必要的。

二、励磁系统的基本原理1. 励磁系统的作用励磁系统是产生发电机磁场所需要的设备和电路，它的主要作用是通过控制发电机励磁电流的大小和方向，来调节发电机的输出电压和频率，保证发电机的正常运行。

2. 励磁系统的组成（1）励磁电源：通常是直流励磁发电机或励磁变压器；（2）励磁回路：主要包括励磁绕组、励磁电抗器、励磁保护装置等部分；（3）励磁控制系统：包括励磁自动调节装置、励磁手动控制装置等。

3. 励磁系统的原理励磁系统的原理是通过改变励磁绕组的励磁电流，来改变发电机的磁场强度，从而控制输出电压和频率。

励磁系统的自动调节装置通过监测发电机的输出电压和频率，自动调节励磁电流的大小和方向，以保证发电机的稳定运行。

三、励磁系统的故障与维修1. 励磁系统的常见故障（1）励磁电源故障：包括励磁发电机跳闸、励磁变压器故障等；（2）励磁回路故障：包括励磁绕组短路、励磁电抗器故障等；（3）励磁控制系统故障：包括励磁自动调节装置失效、励磁手动控制装置故障等。

2. 励磁系统的维修方法对于励磁系统的故障，需要及时调查原因，并采取相应的维修措施。

一般来说，可以采用以下方法：（1）励磁电源故障的维修：先检查电源供电是否正常，然后对设备进行检修或更换；（2）励磁回路故障的维修：根据故障现象，逐一检查和维修励磁回路中的各个组成部分；（3）励磁控制系统故障的维修：检查励磁控制系统的电气连接、控制元件是否正常，进行必要的维修和调试。

四、励磁系统的运行与维护1. 励磁系统的运行励磁系统的运行对发电机的输出电压和频率有着重要的影响。

为保证发电机的正常运行，励磁系统需要及时调查、监测和维护。

在运行过程中，需关注励磁电源的输出电压和电流是否在正常范围内，励磁回路中的绕组和电抗器是否有异常发热现象等。

发电机励磁系统培训教材一、引言在现代电力系统中，发电机励磁系统起着至关重要的作用。

它不仅影响着发电机的运行稳定性和可靠性，还对整个电力系统的电能质量和运行经济性有着重要影响。

因此，深入了解和掌握发电机励磁系统的工作原理、组成结构和运行维护知识，对于电力系统的运行和管理具有重要意义。

二、发电机励磁系统的基本原理发电机励磁系统的主要作用是为发电机的磁场提供直流电流，从而建立发电机的电压。

其基本原理是基于电磁感应定律，即通过在发电机的转子绕组中通入直流电流，产生一个恒定的磁场，当发电机的转子旋转时，定子绕组中就会感应出交流电压。

为了维持发电机端电压的稳定，励磁系统需要根据发电机输出电压、电流和功率因数等参数的变化，自动调节励磁电流的大小，以保证发电机在不同的运行工况下都能输出稳定的电压。

三、发电机励磁系统的组成结构发电机励磁系统通常由励磁电源、励磁调节器、励磁功率单元和灭磁装置等部分组成。

1、励磁电源直流励磁机：早期的励磁电源，结构简单，但维护工作量大，性能逐渐被淘汰。

交流励磁机：通过整流装置将交流电源转换为直流电源，性能相对稳定。

静止励磁系统：直接从发电机端获取交流电源，经过励磁变压器降压和整流装置整流后供给励磁绕组，具有响应速度快、结构简单等优点。

2、励磁调节器测量比较单元：负责测量发电机的端电压、电流等参数，并与给定值进行比较，得出偏差信号。

综合放大单元：对偏差信号进行放大和综合处理，以提高调节的精度和稳定性。

移相触发单元：根据综合放大单元的输出信号，控制整流装置的触发角，从而调节励磁电流的大小。

3、励磁功率单元可控硅整流装置：将交流电源转换为直流电源，其性能直接影响励磁系统的输出特性。

灭磁开关：在发电机故障或停机时，迅速切断励磁电流，保护发电机和励磁系统。

4、灭磁装置灭磁电阻：用于消耗发电机磁场中的能量，实现快速灭磁。

灭磁开关：与灭磁电阻配合使用，完成灭磁过程。

四、发电机励磁系统的运行方式1、恒励磁电流运行方式在这种方式下，励磁电流保持恒定，不随发电机端电压和负载的变化而改变。

自励直流励磁机励磁系统原理接线图自并励系统原理接线图（2）发电机空载阶跃响应试验：检查tr、tp、Mp、ts和振荡次数。

发电机负载工况下励磁系统试验（1）切换试验…略（2）PT断线检查：（5）PSS投入效果检查：两特征：P和Uf形态根据发电机励磁系统参数变化时,励磁系统外特性变化的敏感度分析结果可知,发电机和励磁机仅电抗数值发生变化时,对励磁系统外特性变化没有显著影响,但两者的饱和特性发生变化时会影响机组负载状态的初始值,但当时间常数改变后对励磁系统外特性有显著影响,因此只要抓住问题的主要方面,剩下的问题就是校核励磁调节器本身的参数是否正确合理，故要点是：（5）励磁系统动态特性检查—满足国标要求…略。

（6）AVR控制的线性度检查：阶跃量2% 5% 10% 15%测试电气量Uc Uc Uc Uc初始值 1.0556 1.0422 1.0467 1.0512最大值 2.0799 3.6477 6.2307 8.8586最大值/初始值 1.97 3.5 5.95 8.42动态增益51.2 52 51.8 52顺便得到的数据（3）微分的影响（4）积分变化的影响（6）仿真比较24.7 AVR模型框图-研究各辅助环节的功效特点：不论UEL还是OEL都是通过主环加在励磁系统中，和IEEE规定在PID后不一致低励限制特性2（扰动越大越稳定）结论1 采用简单比例控制结合PID有一定优势UEL对PSS影响1结论2，不用竟比门UEL动作后，PSS仍有效。

（4）OEL过励限制特性1（5）PSS对电网低频振荡的阻尼效果4.8 用matlab软件直接计算频率特性结论4：只要系统参数测量准确，计算的频率特性和实测一致。

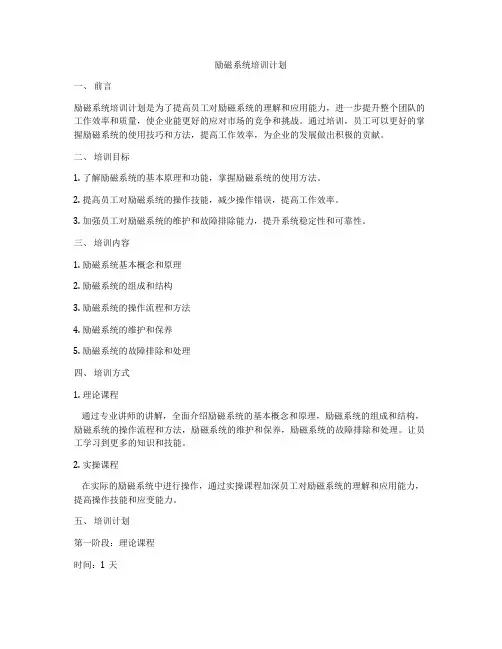

励磁系统培训计划一、前言励磁系统培训计划是为了提高员工对励磁系统的理解和应用能力，进一步提升整个团队的工作效率和质量，使企业能更好的应对市场的竞争和挑战。

通过培训，员工可以更好的掌握励磁系统的使用技巧和方法，提高工作效率，为企业的发展做出积极的贡献。

二、培训目标1. 了解励磁系统的基本原理和功能，掌握励磁系统的使用方法。

2. 提高员工对励磁系统的操作技能，减少操作错误，提高工作效率。

3. 加强员工对励磁系统的维护和故障排除能力，提升系统稳定性和可靠性。

三、培训内容1. 励磁系统基本概念和原理2. 励磁系统的组成和结构3. 励磁系统的操作流程和方法4. 励磁系统的维护和保养5. 励磁系统的故障排除和处理四、培训方式1. 理论课程通过专业讲师的讲解，全面介绍励磁系统的基本概念和原理，励磁系统的组成和结构，励磁系统的操作流程和方法，励磁系统的维护和保养，励磁系统的故障排除和处理。

让员工学习到更多的知识和技能。

2. 实操课程在实际的励磁系统中进行操作，通过实操课程加深员工对励磁系统的理解和应用能力，提高操作技能和应变能力。

五、培训计划第一阶段：理论课程时间：1天内容：励磁系统的基本概念和原理第二阶段：理论课程时间：1天内容：励磁系统的组成和结构第三阶段：实操课程时间：2天内容：励磁系统的操作流程和方法第四阶段：实操课程时间：2天内容：励磁系统的维护和保养第五阶段：实操课程时间：2天内容：励磁系统的故障排除和处理六、培训考核1. 理论考核培训结束后，进行理论考核，通过考核证明学员对励磁系统基本概念和原理等方面的掌握程度。

2. 实操考核培训结束后，进行实操考核，通过考核证明学员对励磁系统的操作技能、维护能力和故障排除能力。

七、培训师资培训师应具备专业技能和教学经验，能够深入浅出地传授知识，让学员易于理解和掌握。

培训师应具备耐心、责任心和敬业精神，能够激发学员的学习热情，提高学员参与度和学习效果。

八、培训效果评估培训结束后，应进行培训效果评估，通过评估检查培训效果和学员满意度，找出存在的问题和不足之处，进一步完善培训计划，提高培训效果。
