中考物理复习各地区模拟试题分类（11）——电路基础一．选择题（共28小题）1．（2020•滨海新区二模）如图所示电路图中，能正确表达如图电路的是（）A．B．C．D．2．（2020•南开区二模）在下列甲、乙、丙、丁四个图中，能正确直接测量通过灯L1的电流的电路是（）A．甲B．乙C．丙D．丁3．（2020•和平区一模）根据图所示的电路图，实物图连接正确的是（）A．B．C．D．4．（2020•天津三模）《中国诗词大会》第四季冠军赛在两位理工科才女之间展开，比赛中用到了抢答器。

其原理是：任意位选手按下抢答键时显示屏亮灯（红灯或绿灯）同时扬声器发出声音。

以下符合这一要求的电路是（）A．B．C．D．5．（2020•滨海新区一模）如图所示的电路中，闭合开关时，下列说法正确的是（）A．两灯泡串联B．是灯泡L2被短接C．开关只能控制灯泡L1D．电流表测的是灯泡L1的电流6．（2019•和平区二模）如图所示下列说法正确的是（）A．图甲将丝绸摩擦过的两根玻璃棒相互靠近时发现相互吸引B．图乙将毛皮摩擦过的橡胶棒接触验电器的金属球，就有正电荷转移到验电器的金属箔上C．图丙把导线接在一个小灯泡的两端，发现小灯泡变亮了D．图丁开关闭合后，发现灯泡熄灭，输电线因电流过大而烧毁的原因是短路7．（2019•东丽区二模）如图所示的电路连接正确的是（）A．B．C．D．8．（2019•滨海新区二模）用一个物体将如图所示电路中a和b两点连接起来，可以使小灯泡发光，下列物体中最合适的是（）A．铜丝B．玻璃棒C．长方体橡皮D．塑料吸管9．（2019•和平区一模）要求设计一个电路，使直流电动机在人的操作下既能正转，也能反转。

电动机的符号是．图中所示是班里同学们设计的电路，C、D中是单刀双掷开关，B中是双刀双掷开关（两个闸刀只能一起接左或一起接右，闸刀之间绝缘），则不能实现设计要求的是（）A．B．C．D．10．（2019•南开区一模）小兰对以下电学知识的理解正确的是（）A．绝缘体不容易导电是其内部几乎没有自由电子B．两个物体摩擦起电时，原子核束缚电子本领强的物体通常显正电C．用带正电的物体甲接触不带电的物体乙，负电荷从乙转移到甲，使得乙物体也带正电D．四个轻质小球，甲吸引乙，乙排斥丙，丙吸引丁，如果丁带正电，那么甲一定带正电11．（2019•西青区一模）为了提高行车的安全性，有的汽车装有日间行车灯，如图所示。

当汽车启动时，S1闭合，日间行车灯L1，立即亮起，再闭合S2，车前大灯L2也亮起。

如图所示的电路图中符合这一情况的是（）A．B．C．D．12．（2018•南开区三模）下列说法中正确的是（）A．摩擦起电的实质是可以产生电荷B．接有电源的电路中一定有电流流过C．在金属导体中自由电子定向移动的方向与电流方向相反D．带负电的物体靠近通草球时，能将其吸引，通草球一定带正电13．（2018•河东区一模）如图所示，用毛皮摩擦过的橡胶棒接触验电器金属球，发现验电器的金属箔片张开，下列说法错误的是（）A．毛皮摩擦过的橡胶棒带负电B．箔片张开是由于同种电荷相互排斥C．箔片张开说明橡胶棒带电D．此过程中，瞬间产生的电流方向是从橡胶棒流向箔片14．（2018•东丽区二模）有甲、乙、丙三个带电体，甲物体排斥乙物体，乙物体吸引丙物体，如果丙物体带正电，下列说法正确的是（）A．甲物体带负电B．甲物体带正电C．乙物体带正电D．乙物体可能不带电或带负电15．（2018•和平区二模）如图，用毛皮摩擦过的橡胶棒接触不带电的验电器金属球，金属箔张开。

下列说法正确的是（）A．金属箔带正电B．验电器金属箔因带异种电荷相互排斥而张开C．此过程中，橡胶棒上的正电荷移动到了箔片上D．此过程中，产生的瞬间电流方向是从箔片流向橡胶棒16．（2018•河西区二模）为了节约电能，人们设计出一种由声控开关和光控开关共同控制楼道电灯的电路，要求只有当这两个开关都闭合（即夜晚有人经过发声）时，灯才亮。

图中的电路符合要求的是（）A．B．C．D．17．（2018•南开区一模）如图所示，几只串联的水果电池提供的电力足够点亮排成V字形的一组发光二极管。

下列说法不正确的是（）A．水果电池将化学能转化为电能B．水果为发光二极管提供了电压C．如果少串联一个水果电池，二极管将变亮D．一组二极管同时发光说明它们可能是串联的18．（2018•南开区一模）如图A、B、C、D是根据以下实物连接的电路图，其中正确的是（）A．B．C．D．19．（2020•北辰区二模）下列生活中常见的电流、电压的描述，符合实际的是（）A．我国家庭电路的电压是220VB．一节干电池的电压为36VC．手电筒工作时的电流约为10AD．家用电冰箱工作电流约10mA20．（2020•天津模拟）如图所示，与实物一致的电路图是（）A．B．C．D．21．（2020•河西区二模）如图一所示，当闭合开关后，两只电压表指针偏转均为图二所示，则电阻R2两端的电压为（）A．2V B．8V C．10V D．12V22．（2020•河东区一模）如图所示，酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电呢！如图所示，几只水果提供的电力足以点亮一排规格相同的发光二极管！下列有关说法错误的是（）A．水果在这里扮演了“电源”的角色，它为发光二极管提供了“电压”B．该电路两端只要有电压就一定有电流C．水果中储存的是电能D．把水果串联起来可以提高电压23．（2020•和平区二模）小强同学在探究串联电路电流规律的实验中，按如图连接好了电路，闭合开关S 后，两灯均不发光．为检测出电路故障，他做了以下操作：将电压表接到b、c两点，观察电压表、电流表均无示数；将电压表接到a、b两点，观察电压表有明显示数，而电流表示数几乎为零，则电路故障可能是（）A．灯L2断路B．灯L2短路C．电流表烧坏了D．灯L1断路24．（2020•南开区一模）当温度降低到一定程度时，某些物质的电阻会变为零，这种现象叫超导。

常温超导体的应用有着十分诱人的前景。

下面的几个电路元件可用超导体制作的是（）A．电动机的线圈B．电阻箱的电阻丝C．电炉的电热丝D．白炽灯泡的灯丝25．（2020•天津模拟）将图甲中滑动变阻器连入图乙电路的a、b两点间，当滑片P向C端移动时，电灯L 逐渐变亮，则滑动变阻器连入电路的接线柱应该是（）A．A和B B．B和D C．A和D D．B和C26．（2018•河西区二模）如图所示，电源电压恒定．若在电路中再并联一个电压表，当滑动变阻器R2的滑片P从a端移至b端，电压表的示数从零变为6V；当滑片P位于中点c时，电压表的示数为U．下列判断正确的是（）A．电压表并联在R1两端，U＝3 VB．电压表并联在R1两端，U＞3 VC．电压表并联在R2两端，U＞3 VD．电压表并联在R2两端，U＜3 V27．（2018•河西区一模）如图所示电路，电源电压恒定，开关闭合后两灯均发光，电压表V1的示数为6V，电流表A1的示数为0.2A，以下说法正确的是（）A．电压表V的示数可能为6VB．电压表V的示数一定等于12VC．电流表A的示数可能为0.4AD．电流表A的示数一定等于0.2A28．（2018•南开区三模）如图所示，是电学实验中常用的滑动变阻器，其作用除保护电路外，还能改变电路中的电流和电压，关于滑动变阻器的作用，下列说法不正确的是（）A．在探究“电流与电压关系”的实验中，其主要作用是改变电压，便于多次测量，得出普遍规律B．在探究“电流与电阻关系”的实验中，其主要作用是保持R两端的电压不变，便于多次测量，得出普遍规律C．在“测量未知定值电阻Rx的阻值”的实验中，其主要作用是为了多次测量求平均值，减小误差D．在“测量小灯泡电阻”的实验中，其主要作用是为了多次测量求平均值，减小误差二．多选题（共1小题）29．（2019•南开区三模）滑动变阻器以下四种接法中，滑片向右移动，连入电路中的电阻减小的有（）A．B．C．D．三．填空题（共5小题）30．（2019•河北区二模）如图所示，是郑州市公交车上的下车按钮，乘客到站后按动该按钮，公交车内的电铃就会发出“滴”的一声响提示司机有乘客下车。

该按钮相当于电路中的。

制作按钮的塑料属于（选填“导体”或“绝缘体”）。

31．（2018•河西区一模）如图所示，小丽用气球在头发上蹭几下，头发就随着气球飘起来，这表明摩擦后头发丝和气球带上了（选填“同种”或“异种”）电荷；经检验气球所带的电荷为负电荷，说明在摩擦的过程中，气球（选填“失去”或“得到”）了电子。

32．（2019•滨海新区一模）图甲所示的元件是调节音量的电位器，它是通过机械式旋钮调节阻值大小的一种变阻器，图乙为它的内部结构示意图，使用时接线柱必须接入电路中（选填“b”、“o”或“a”），其它两个接线柱任意接一个即可调节音量。

若滑动触头逆时针旋转，音量变大，还需将接线柱接入电路（选填“b”、“o”或“a”）。

33．（2019•东丽区二模）如图所示的电路中，闭合开关后电压表V1的示数为2.5V，V2的示数为2V，V的示数应为V．若用干电池做电源，需要节干电池串联。

34．（2018•南开区三模）（1）由镍铬合金制成的甲、乙两根导线，横截面积相同，甲长1.2m，乙长150mm，它们中电阻较大的是导线；（2）如图所示，粗细均匀的电阻丝AB长为L，将这段电阻丝折成CD的情形，电阻丝CD的电阻电阻丝AB的电阻。

（选填“大于”、“等于”或“小于”）四．实验探究题（共7小题）35．（2020•南开区一模）小海和小梅一起做“探究并联电路中电流的规律”实验。

（1）图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是（选填“A”“B”或“C”）处的电流。

（2）请在图乙中移动一根导线，测量另外一处的电流。

在移动的导钱上画“×”，并用笔画线代替导线连接正确的电路。

移动后电流表测量的是（选填“A”“B”或“C”）处的电流（3）测出A、B、C三处的电流如表所示，由此得出初步结论：（只写表达式）。

小梅指出：为了得出更普遍的规律，应当进行多次实验。

操作方法是：。

位置A B C电流/A0.300.240.54（4）小海利用原有的实验器材，添加一个开关，又设计了一个电路。

利用这个电路，不用更换电流表的位置，就可直接测出A、B、C三处的电流，同样可得出三处电流的关系。

请在图丙中的虚线框中画出电路图。

36．（2019•河北区一模）（一）小泽发现：漆黑夜间上洗手间，很难摸到墻上开关，于是动手自制夜间照明电路。

器材：6V新蓄电池，规格为“2.5V0.5A”的新灯泡L、定值电阻R0、开关S、导线若干。

（1）请在图甲中以笔画线代替导线完成电路连接。

要求：夜间闭合开关S，电压表显示电源电压，灯泡正常发光；白天断开开关S，电压表指针指零，灯泡熄灭。

合集下载

全国中考物理电路类问题的综合中考模拟和真题分类汇总及答案

全国中考物理电路类问题的综合中考模拟和真题分类汇总及答案

一、初中物理电路类问题1．小宇学习了电路知识后，想利用发光二极管设计一个带有指示灯开关的照明电路，晚间关闭照明灯后，利用二极管发出的光指示开关所在的位置．他共设计了四个电路，如图所示，其中L为节能灯，规格为“220V 15W”、D为发光二极管，规格为“1.2V 0.002A”、S 为单刀双掷开关、R为限流电阻。

图中能够满足要求的电路（）A．B．C．D．【答案】B【解析】【分析】【详解】A．由电路图可知，单刀双掷开关接通发光二极管时会发光，当无论单刀双掷开关怎样闭合，灯泡都不会发光，故A不符合题意；B．由电路图可知，关闭照明灯后发光二极管与限流电阻串联能发光，闭合照明电路时发光二极管不工作，故B正确；C．由电路图可知，关闭灯泡时，发光二极管不亮，故C不符合题意；D．由电路图可知，闭合照明灯后，发光二极管会因为电路中的电流超过它的额定电流而被烧坏，最后导致白炽灯也不会亮，且关闭照明灯路后发光二极管不亮，故D不符合题意。

故选B。

2．关于如图所示电路的判断，正确的是（ ）A ．只闭合开关1S 时，灯泡1L 、3L 并联B ．只闭合开关2S 时，灯泡2L 、3L 并联C ．只闭合开关2S 、3S 时，灯泡2L 、3L 串联D ．闭合所有开关时灯泡1L 、2L 并联，3L 短路【答案】D【解析】【分析】【详解】A ．从图中可以看到，只闭合开关1S 时，电流从电源正极流出，流过灯泡3L ，流过开关1S ，再流过灯泡1L ，最后回负极，这时灯泡1L 、3L 是串联的，A 错误；B ．从图中可以看到，只闭合开关2S 时，电流从电源正极流出，流过灯泡3L ，流过开关2S ，再流过灯泡2L ，最后回负极，这时灯泡2L 、3L 是串联的，B 错误；C ．从图中可以看到，只闭合开关2S 、3S 时，电流从电源正极流出，不会流过灯泡3L ，会流过开关3S ，接着电流不会流过开关2S ，因为开关1S 是断开的，电流会流过灯泡2L ，最后回负极，这情况下只有灯泡2L 接在电路中，C 错误；D ．从图中可以看到，闭合所有开关时，电流从电源正极流出，不会流过灯泡3L ，会流过开关3S ，然后分为两部分电流，一部分电流往上流，流过开关2S 、1S 、灯泡1L ，最后回负极，另一部分电流流过灯泡2L ，最后回负极，由上述可知，灯泡1L 、2L 并联，3L 被短路了，D 正确。

全国各地中考模拟试卷物理分类：电路类问题综合题汇编含答案解析

全国各地中考模拟试卷物理分类：电路类问题综合题汇编含答案解析

一、初中物理电路类问题1．如图所示电路中开关S闭合后，只有一个电表指针发生偏转，故障可能出现在电阻R、灯L上，则下列判断中正确的是A．若L发光，则R一定无故障B．若L发光，则R一定有故障C．若L不发光，则L一定无故障D．若L不发光，则L一定有故障【答案】B【解析】【分析】【详解】观察电路图可知，若L断路，两表皆无示数，不合题意；若L短路，两表皆有示数．不符合题意；若R短路，电压表也短路，电流表有示数，符合题意；若R断路，电压表有示数，电流表无示数，符合题意．所以若灯L发光，则故障一定是R短路，故B正确，A错误．若灯L不发光，则故障可能是L短路、且R断路，此时电流表无示数，电压表有示数，符合题意．也可能是L无故障，但R断路，故CD错误；故选B．【点睛】重点是根据欧姆定律判断电路故障，要理解当与电压表并联的电阻断路时，电压表实际串联在电路中，由于电压表的电阻很大，所以电流表无示数，而电压表有示数且接近电源电压．2．小宇学习了电路知识后，想利用发光二极管设计一个带有指示灯开关的照明电路，晚间关闭照明灯后，利用二极管发出的光指示开关所在的位置．他共设计了四个电路，如图所示，其中L为节能灯，规格为“220V 15W”、D为发光二极管，规格为“1.2V 0.002A”、S 为单刀双掷开关、R为限流电阻。

图中能够满足要求的电路（）A．B．C．D．【答案】B【解析】【分析】【详解】A．由电路图可知，单刀双掷开关接通发光二极管时会发光，当无论单刀双掷开关怎样闭合，灯泡都不会发光，故A不符合题意；B．由电路图可知，关闭照明灯后发光二极管与限流电阻串联能发光，闭合照明电路时发光二极管不工作，故B正确；C．由电路图可知，关闭灯泡时，发光二极管不亮，故C不符合题意；D．由电路图可知，闭合照明灯后，发光二极管会因为电路中的电流超过它的额定电流而被烧坏，最后导致白炽灯也不会亮，且关闭照明灯路后发光二极管不亮，故D不符合题意。

初中物理中考模拟物理分类汇编-电学部分.docx

初中物理中考模拟物理分类汇编-电学部分.docx

xx学校xx学年xx学期xx试卷姓名:_____________ 年级:____________ 学号:______________题型选择题填空题简答题xx题xx题xx题总分得分一、xx题（每空xx 分，共xx分）试题1:某同学测小灯泡电阻的电路如图5所示，其中电源电压为4.5V。

他按电路图正确连接好实验电路，并检查各元件完好。

然后闭合开关S，发现灯泡很亮，且电压表的读数为4.5V。

造成该现象的原因为是。

试题2:在图6（甲）所示的电路中，若电源电压为3V，电流表A1 、A2的示数如图6（乙）所示，则通过R1的电流是A，R2的阻值是Ω。

试题3:铅笔芯是石墨和黏土混合制成的。

不同类型的铅笔的笔芯软硬程不同，其中6H的铅笔芯最硬，6B的铅笔芯最软，HB的铅笔芯软硬居中。

铅笔芯是导体，那么铅笔芯的电阻大小与其软硬度是否有关呢？小明用如图10所示的装置探究这个问题。

他先后将6B、HB和6H的铅笔芯分别接入电路A、B两点间，通过观察，比较出三者电阻的大小。

用此方法比较电阻大小的依据评卷人得分是：。

他选取的这三支铅笔芯应满足的条件是：。

试题4:王聪是班里有名的“物理迷”，他爱观察，勤思考。

一天，妈妈到超市购买了一台家用豆浆机，他仔细观察了豆浆机的构造、铭牌和制作豆浆的过程，发现其中用到了许多物理知识。

(1)机座底部安装有三个小橡皮碗，相当于“吸盘”，可以防止豆浆机在打浆时位置发生移动。

“吸盘”是利用起固定作用的。

（2）豆浆机电源线的插头有三个脚，其中稍长些的脚是把豆浆机的金属部分与相连接。

（3）豆浆机的机头主要由一个电热器（电热丝）和一个电动机带动的打浆器构成。

制作豆浆的过程是先加热，再打浆，再加热煮熟，即加热和打浆是交替进行的。

由此可知，豆浆机中的电动机和电热器的连接方式是。

（4）当香喷喷的豆浆打好后，王聪打开豆浆机，如图13所示，他只闻到香味却看不清楚豆浆。

请你用学过的物理知识解释其中的原因。

额定电压220V额定频率50Hz电动机额定功率１80W[来源:学科网]电热器额定功率850W（5）豆浆机铭牌上的部分技术参数如右表。

全国各地中考模拟试卷物理分类：电路类问题综合题汇编附答案解析

全国各地中考模拟试卷物理分类：电路类问题综合题汇编附答案解析

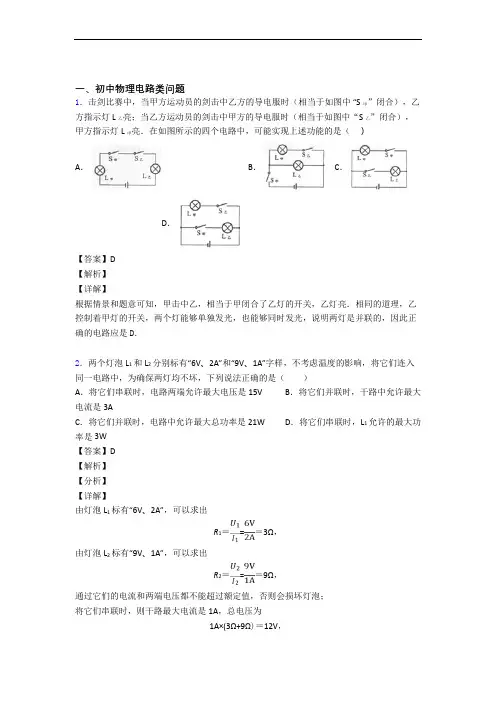

一、初中物理电路类问题1．击剑比赛中，当甲方运动员的剑击中乙方的导电服时（相当于如图中“S甲”闭合），乙方指示灯L乙亮；当乙方运动员的剑击中甲方的导电服时（相当于如图中“S乙”闭合），甲方指示灯L甲亮．在如图所示的四个电路中，可能实现上述功能的是（）A．B．C．D．【答案】D【解析】【详解】根据情景和题意可知，甲击中乙，相当于甲闭合了乙灯的开关，乙灯亮．相同的道理，乙控制着甲灯的开关，两个灯能够单独发光，也能够同时发光，说明两灯是并联的，因此正确的电路应是D．2．两个灯泡L1和L2分别标有“6V、2A”和“9V、1A”字样，不考虑温度的影响，将它们连入同一电路中，为确保两灯均不坏，下列说法正确的是（）A．将它们串联时，电路两端允许最大电压是15V B．将它们并联时，干路中允许最大电流是3AC．将它们并联时，电路中允许最大总功率是21W D．将它们串联时，L1允许的最大功率是3W【答案】D【解析】【分析】【详解】由灯泡L1标有“6V、2A”，可以求出R1＝=＝3Ω，由灯泡L2标有“9V、1A”，可以求出R2＝=＝9Ω，通过它们的电流和两端电压都不能超过额定值，否则会损坏灯泡；将它们串联时，则干路最大电流是1A，总电压为1A×(3Ω+9Ω)＝12V，故A不符合题意；将它们并联时，干路两端的最大电压为6v，所以干路中允许最大电流I=+ 2.67A故B不符合题意；将它们并联时，电路中允许最大总功率P＝+＝16W，故C不符合题意；将它们串联时，L1允许的最大电流是1A，所以最大功率P＝I2R＝=3W，故D符合题意；故选D。
