机械钟表构造及工作原理约在16世纪初就有时计的发明，最初是利用地心引力作为动力来源，这种时计只能安置在某一固定地方，例如高楼、墙壁上所挂的大钟，就是以链子系住用铁做成的重锤，并绕在轮上转动；后来才发明了利用弹簧的弹力使其运转，也就是现在钟表的发条。
这种时计在体积上缩小了许多，宛如蛋大，可以装在衣袋内，这就是德国纽伦堡锁匠所发明的纽伦堡蛋（Nuremberg Egg），这个表的零件全是以手工做成，因此费工费时，而且所作的每一只表个个不同。
直到19世纪，渐渐发展到机器生产制造，质量才得以控制。
直到目前为止，钟表结构的名称极不统一，即使在同一地区内亦有许多不同的称法或译名，而且世界各国对钟表零件亦缺乏统一规定。
因此，瑞士ETA机芯制造厂首先采用了以号码数来代表，以便钟表业者在配购零件时能正确无误。
不过各国厂牌机芯名称虽相同，但在结构上仍有差异，代号也会不同。
钟表的运转是利用杠杆原理，就好像荡秋千般的来回重复，最基本的运作顺序是由发条→中心轮→第三轮→第四轮→擒纵轮→马仔→摆轮，然后摆轮的反作用力将马仔弹回原位的一种简谐运动。
发条盒是由钢条卷曲产生弹力所造成的力量。
一般而言，发条盒又称一番车（Barrel），是由发条（Mainspring）、发条鼓（Barrel Drum）和发条鼓盖（Barrel Cover）所组成，并利用方孔齿轮（Ratchet Wheel）传动至中心轮等其它齿轮，是钟表运转最重要的基础结构，就好像人类的胃袋一样，将吃进来的食物转化为能量，由于这个简单的结构方便好用，所以从古至今变化并不大。
当您听到手表〝滴答〞〝滴答〞作响宛如节拍器不停地摆动时，字盘上的秒针也随着节奏转动，让我们立刻感受到时光的不断飞逝。
造成这个节奏般的声响是由于摆轮（Balance Wheel）受力反作用至马仔（Lever）所产生的声音。
摆轮系统是由合金制成并以游丝（Hairspring）造成反作用力藉由推动宝石（Impulse Jewel Pin）弹回马仔（Lever），一个完美的摆轮通常是以225度至270度的摆幅不停摆动，让时间永远生生不息。
机械钟的工作原理机械钟是一种通过机械装置来测定时间并发出报时声音的装置。
它的工作原理基于一系列相互配合的机械部件，包括钟摆、发条、游丝、齿轮等。
下面将详细介绍机械钟的工作原理。
一、钟摆系统钟摆是机械钟的核心部件之一。
它由一个悬挂在固定点上方的重物构成，通常是一个金属球。
当钟摆受到外力作用时，由于重力的影响，钟摆会产生来回摆动的运动。
摆动的周期取决于钟摆的长度和重力加速度。
机械钟通过钟摆的摆动来固定时间间隔。
二、发条系统发条是机械钟的动力源。
它通常是一个弹簧装置，通过旋转发条使其蓄积能量。
当发条松开时，蓄积的能量将被释放，驱动整个机械钟的运行。
发条系统还包括一个调速器，用于调节发条的释放速度，以控制机械钟的准确性。
三、测时系统测时系统是机械钟的重要组成部分，它包含一组齿轮和一个游丝。
游丝是一个细长的金属丝，固定在钟表的中心轴上。
齿轮通过逐级传动，将发条释放的能量转化为游丝的旋转运动。
游丝上会标有秒、分、时的刻度，当游丝旋转时，时针、分针和秒针就会随之转动。
四、报时装置机械钟通常配备有报时装置，用于发出报时声音。
报时装置通常由一个小锤和多个铜质钟杯组成。
当机械钟的时针或分针指向特定位置时，小锤就会敲打钟杯，发出清脆的报时声。
总结：以上就是机械钟的工作原理。
它通过钟摆系统、发条系统、测时系统和报时装置的相互配合，实现了准确地测定时间并发出报时声音的功能。
机械钟体现了精确机械装置的设计和制造技术，虽然在现代被电子钟表所取代，但它依然具有一定的历史和文化意义。
《机械摆钟》精品完整教学课件•机械摆钟基本概念与原理•机械摆钟关键部件详解目录•制造工艺与材料选择•调试方法与技巧分享•维护保养策略及注意事项•总结回顾与拓展延伸01机械摆钟基本概念与原理摆钟定义及发展历程摆钟定义利用单摆的等时性控制指针以显示时间的钟表。
发展历程从伽利略发现单摆的等时性到惠更斯制作出第一个摆钟，再到现代精密机械摆钟的演变。
工作原理与结构组成工作原理通过重力作用驱动单摆进行周期性摆动，进而通过齿轮传动系统驱动指针显示时间。
结构组成包括单摆、驱动系统、齿轮传动系统、指针显示系统等部分。
精度和稳定性分析精度机械摆钟的精度受多种因素影响，如单摆长度、重力加速度、温度等。
提高精度的方法包括采用更稳定的材料、改进驱动系统和优化齿轮传动系统等。
稳定性机械摆钟的稳定性主要取决于单摆的等时性和驱动系统的稳定性。
提高稳定性的方法包括采用高精度加工技术、优化设计和加强维护保养等。
02机械摆钟关键部件详解摆轮与游丝系统摆轮作为机械摆钟的核心元件之一，摆轮通过其来回摆动来调控钟表走时的准确性。
它由轮辐、轮缘、轮轴和轴尖等部分组成，具有较高的精度和耐磨性。
游丝游丝是一个细长的弹簧，一端固定在摆轮上，另一端固定在钟表的主板上。
当摆轮摆动时，游丝会随之伸缩，从而控制摆轮的摆动周期和频率，确保钟表走时的准确性。
擒纵机构及作用擒纵机构擒纵机构是机械摆钟中的另一个重要部件，由擒纵轮、擒纵叉和擒纵弹簧等部分组成。
它的主要作用是在摆轮摆动的过程中，间歇性地传递动力，使钟表得以持续走动。
作用擒纵机构在机械摆钟中起着至关重要的作用。
它不仅能够确保钟表在摆动过程中稳定地传输动力，还能够通过调整擒纵叉与擒纵轮之间的间隙来控制钟表的快慢，从而达到调整走时精度的目的。
动力传输系统动力源01机械摆钟的动力源通常是一个发条，通过上紧发条来储存势能，为钟表提供持续的动力。
传动轮系02传动轮系由一系列大小不同的齿轮组成，它们通过相互啮合来传输动力。
钟表工作原理
钟表作为人们生活中常见的计时工具，其工作原理是如何的呢？本文将从钟表的机械结构、能源来源以及时间显示方式等方面解析钟表的工作原理。
一、机械结构
钟表的机械结构一般包括发条、发条轮、主轮、摆轮、摆线、摆轮轴、摆轮轴承、摆轮摆根、指针轴以及指针等部件。
当发条通过发条轮的转动将能量传递给主轮时，主轮的转动会带动摆轮摆根摆动，进而驱动指针转动，实现时间显示的功能。
二、能源来源
钟表的能源主要来自于发条或电池。
发条式钟表通过手动为发条绕上弹簧来储存能量，而电池式钟表则通过电池为其提供电能，驱动机芯运转。
不同类型的钟表在能源来源上有所不同，但原理都是利用能量传递的方式来推动机芯的机械结构。
三、时间显示方式
钟表的时间显示方式一般包括时针、分针和秒针。
时针用来显示小时数，分针用来显示分钟数，秒针则用来表示秒数。
通过这三根指针在表盘上的位置变换，人们可以清晰地读取出当前的时间。
综上所述，钟表的工作原理主要是依靠机械结构的协调运转，能源的传递以及时间的精准显示。
钟表作为一种古老而又经久不衰的计时
工具，在现代社会仍扮演着重要的角色，让人们更加便捷地掌握时间，提高生活效率。

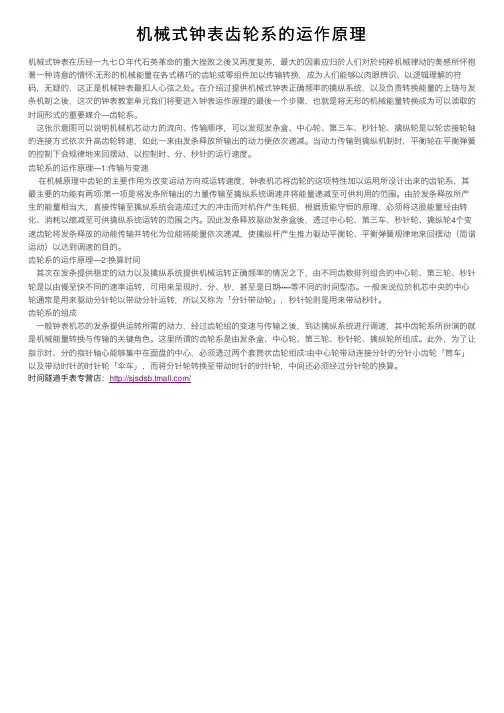

机械式钟表齿轮系的运作原理机械式钟表在历经⼀九七Ｏ年代⽯英⾰命的重⼤挫败之後⼜再度复苏，最⼤的因素应归於⼈们对於纯粹机械律动的美感所怀抱著⼀种诗意的情怀∶⽆形的机械能量在各式精巧的齿轮或零组件加以传输转换，成为⼈们能够以⾁眼辨识、以逻辑理解的符码，⽆疑的，这正是机械钟表最扣⼈⼼弦之处。
在介绍过提供机械式钟表正确频率的擒纵系统，以及负责转换能量的上链与发条机制之後，这次的钟表教室单元我们将要进⼊钟表运作原理的最後⼀个步骤，也就是将⽆形的机械能量转换成为可以读取的时间形式的重要媒介—齿轮系。
这张⽰意图可以说明机械机芯动⼒的流向、传输顺序，可以发现发条盒、中⼼轮、第三车、秒针轮、擒纵轮是以轮齿接轮轴的连接⽅式依次升⾼齿轮转速，如此⼀来由发条释放所输出的动⼒便依次递减。
当动⼒传输到擒纵机制时，平衡轮在平衡弹簧的控制下会规律地来回摆动，以控制时、分、秒针的运⾏速度。
齿轮系的运作原理—1∶传输与变速在机械原理中齿轮的主要作⽤为改变运动⽅向或运转速度，钟表机芯将齿轮的这项特性加以运⽤所设计出来的齿轮系，其最主要的功能有两项∶第⼀项是将发条所输出的⼒量传输⾄擒纵系统调速并将能量递减⾄可供利⽤的范围。
由於发条释放所产⽣的能量相当⼤，直接传输⾄擒纵系统会造成过⼤的冲击⽽对机件产⽣耗损，根据质能守恒的原理，必须将这股能量经由转化、消耗以缩减⾄可供擒纵系统运转的范围之内。
因此发条释放驱动发条盒後，透过中⼼轮、第三车、秒针轮、擒纵轮4个变速齿轮将发条释放的动能传输并转化为位能将能量依次递减，使擒纵杆产⽣推⼒驱动平衡轮、平衡弹簧规律地来回摆动（简谐运动）以达到调速的⽬的。
齿轮系的运作原理—2∶换算时间其次在发条提供稳定的动⼒以及擒纵系统提供机械运转正确频率的情况之下，由不同齿数排列组合的中⼼轮、第三轮、秒针轮是以由慢⾄快不同的速率运转，可⽤来呈现时、分、秒，甚⾄是⽇期┅┅等不同的时间型态。
⼀般来说位於机芯中央的中⼼轮通常是⽤来驱动分针轮以带动分针运转，所以⼜称为「分针带动轮」，秒针轮则是⽤来带动秒针。

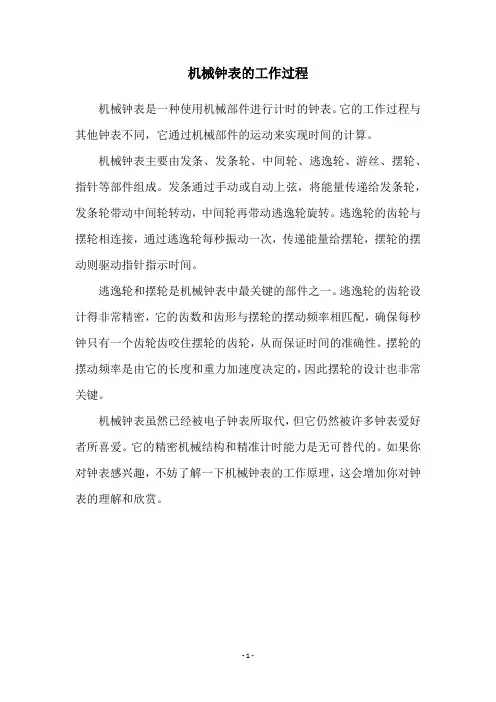

机械钟表的工作过程
机械钟表是一种使用机械部件进行计时的钟表。
它的工作过程与其他钟表不同，它通过机械部件的运动来实现时间的计算。
机械钟表主要由发条、发条轮、中间轮、逃逸轮、游丝、摆轮、指针等部件组成。
发条通过手动或自动上弦，将能量传递给发条轮，发条轮带动中间轮转动，中间轮再带动逃逸轮旋转。
逃逸轮的齿轮与摆轮相连接，通过逃逸轮每秒振动一次，传递能量给摆轮，摆轮的摆动则驱动指针指示时间。
逃逸轮和摆轮是机械钟表中最关键的部件之一。
逃逸轮的齿轮设计得非常精密，它的齿数和齿形与摆轮的摆动频率相匹配，确保每秒钟只有一个齿轮齿咬住摆轮的齿轮，从而保证时间的准确性。
摆轮的摆动频率是由它的长度和重力加速度决定的，因此摆轮的设计也非常关键。
机械钟表虽然已经被电子钟表所取代，但它仍然被许多钟表爱好者所喜爱。
它的精密机械结构和精准计时能力是无可替代的。
如果你对钟表感兴趣，不妨了解一下机械钟表的工作原理，这会增加你对钟表的理解和欣赏。
- 1 -。

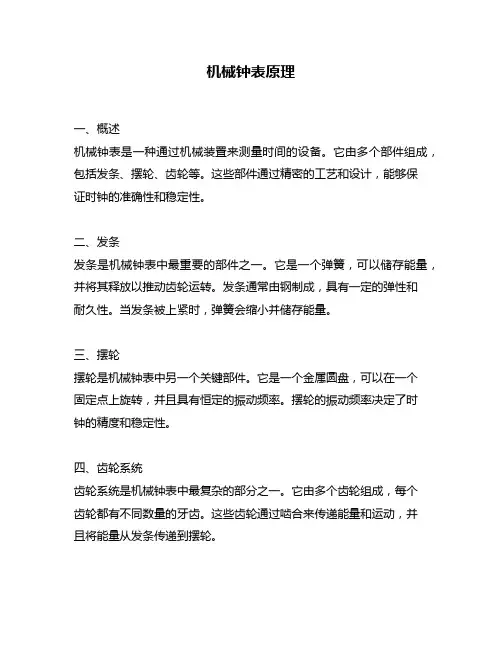

机械钟表原理一、概述机械钟表是一种通过机械装置来测量时间的设备。
它由多个部件组成，包括发条、摆轮、齿轮等。
这些部件通过精密的工艺和设计，能够保证时钟的准确性和稳定性。
二、发条发条是机械钟表中最重要的部件之一。
它是一个弹簧，可以储存能量，并将其释放以推动齿轮运转。
发条通常由钢制成，具有一定的弹性和耐久性。
当发条被上紧时，弹簧会缩小并储存能量。
三、摆轮摆轮是机械钟表中另一个关键部件。
它是一个金属圆盘，可以在一个固定点上旋转，并且具有恒定的振动频率。
摆轮的振动频率决定了时钟的精度和稳定性。
四、齿轮系统齿轮系统是机械钟表中最复杂的部分之一。
它由多个齿轮组成，每个齿轮都有不同数量的牙齿。
这些齿轮通过啮合来传递能量和运动，并且将能量从发条传递到摆轮。
五、逃逸轮逃逸轮是机械钟表中唯一一个接触摆轮的齿轮。
它的作用是将能量从摆轮传递到齿轮系统，并且在每个周期内释放一个齿来控制摆轮的振动。
六、悬挂系统悬挂系统是机械钟表中最容易被忽略的部分之一。
它由钢丝或细线组成，用于支撑和固定摆轮。
这个系统需要非常精密的设计和制造，以确保时钟的稳定性和准确性。
七、工作原理机械钟表的工作原理非常简单。
当发条被上紧时，它会储存能量并推动齿轮运转。
齿轮将能量传递给摆轮，使其开始振动。
逃逸轮控制着摆轮的振动频率，并在每个周期内释放一个齿来控制摆轮的运动。
悬挂系统则负责支撑和固定摆轮，以确保时钟稳定性和准确性。
八、总结机械钟表是一种精密而复杂的设备，由多个部件组成。
发条、摆轮、齿轮系统、逃逸轮和悬挂系统是其中最重要的部分。
机械钟表的工作原理基于这些部件之间的相互作用，确保时钟的准确性和稳定性。

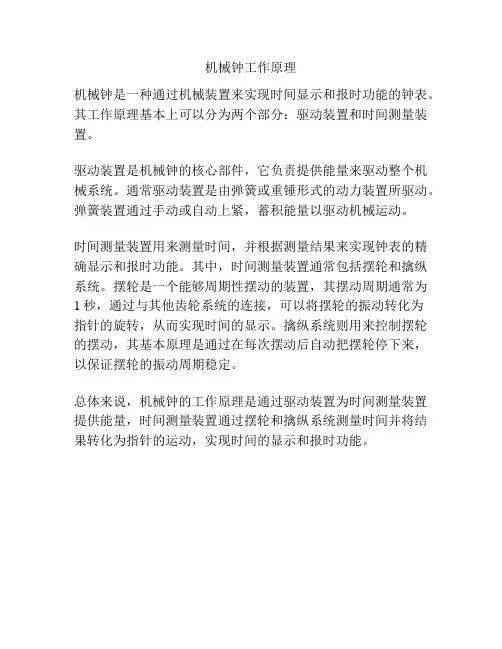

机械钟工作原理
机械钟是一种通过机械装置来实现时间显示和报时功能的钟表。
其工作原理基本上可以分为两个部分：驱动装置和时间测量装置。
驱动装置是机械钟的核心部件，它负责提供能量来驱动整个机械系统。
通常驱动装置是由弹簧或重锤形式的动力装置所驱动。
弹簧装置通过手动或自动上紧，蓄积能量以驱动机械运动。
时间测量装置用来测量时间，并根据测量结果来实现钟表的精确显示和报时功能。
其中，时间测量装置通常包括摆轮和擒纵系统。
摆轮是一个能够周期性摆动的装置，其摆动周期通常为
1秒，通过与其他齿轮系统的连接，可以将摆轮的振动转化为
指针的旋转，从而实现时间的显示。
擒纵系统则用来控制摆轮的摆动，其基本原理是通过在每次摆动后自动把摆轮停下来，以保证摆轮的振动周期稳定。
总体来说，机械钟的工作原理是通过驱动装置为时间测量装置提供能量，时间测量装置通过摆轮和擒纵系统测量时间并将结果转化为指针的运动，实现时间的显示和报时功能。

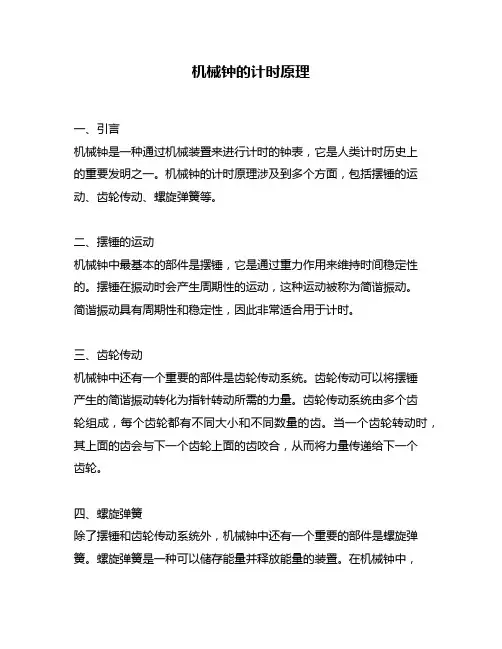

机械钟的计时原理一、引言机械钟是一种通过机械装置来进行计时的钟表，它是人类计时历史上的重要发明之一。
机械钟的计时原理涉及到多个方面，包括摆锤的运动、齿轮传动、螺旋弹簧等。
二、摆锤的运动机械钟中最基本的部件是摆锤，它是通过重力作用来维持时间稳定性的。
摆锤在振动时会产生周期性的运动，这种运动被称为简谐振动。
简谐振动具有周期性和稳定性，因此非常适合用于计时。
三、齿轮传动机械钟中还有一个重要的部件是齿轮传动系统。
齿轮传动可以将摆锤产生的简谐振动转化为指针转动所需的力量。
齿轮传动系统由多个齿轮组成，每个齿轮都有不同大小和不同数量的齿。
当一个齿轮转动时，其上面的齿会与下一个齿轮上面的齿咬合，从而将力量传递给下一个齿轮。
四、螺旋弹簧除了摆锤和齿轮传动系统外，机械钟中还有一个重要的部件是螺旋弹簧。
螺旋弹簧是一种可以储存能量并释放能量的装置。
在机械钟中，螺旋弹簧被用来提供驱动力，从而使齿轮传动系统得以运转。
五、振荡器振荡器是机械钟中的另一个重要部件，它可以产生稳定的频率信号。
在机械钟中，振荡器通常由震荡轮和发条组成。
发条会提供能量给震荡轮，从而使其开始振动。
震荡轮会以恒定的频率振动，并通过齿轮传动系统将能量传递给摆锤。
六、计时精度机械钟的计时精度取决于多个因素，包括摆锤的长度、齿轮传动系统的精度、螺旋弹簧的质量等。
为了提高计时精度，机械钟需要进行调整和校准。
调整和校准通常包括调整摆锤长度、调整齿轮间隙、更换螺旋弹簧等操作。
七、结论机械钟是一种通过机械装置来进行计时的钟表，其计时原理涉及到多个方面，包括摆锤的运动、齿轮传动、螺旋弹簧等。
机械钟的计时精度取决于多个因素，包括摆锤的长度、齿轮传动系统的精度、螺旋弹簧的质量等。
为了提高计时精度，需要进行调整和校准。

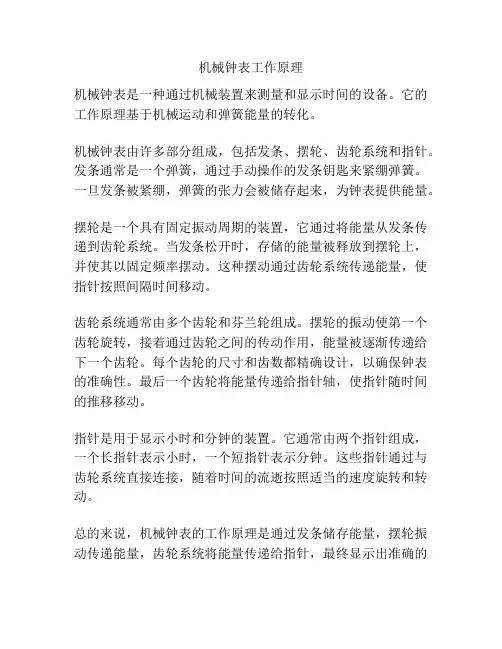

机械钟表工作原理
机械钟表是一种通过机械装置来测量和显示时间的设备。
它的工作原理基于机械运动和弹簧能量的转化。
机械钟表由许多部分组成，包括发条、摆轮、齿轮系统和指针。
发条通常是一个弹簧，通过手动操作的发条钥匙来紧绷弹簧。
一旦发条被紧绷，弹簧的张力会被储存起来，为钟表提供能量。
摆轮是一个具有固定振动周期的装置，它通过将能量从发条传递到齿轮系统。
当发条松开时，存储的能量被释放到摆轮上，并使其以固定频率摆动。
这种摆动通过齿轮系统传递能量，使指针按照间隔时间移动。
齿轮系统通常由多个齿轮和芬兰轮组成。
摆轮的振动使第一个齿轮旋转，接着通过齿轮之间的传动作用，能量被逐渐传递给下一个齿轮。
每个齿轮的尺寸和齿数都精确设计，以确保钟表的准确性。
最后一个齿轮将能量传递给指针轴，使指针随时间的推移移动。
指针是用于显示小时和分钟的装置。
它通常由两个指针组成，一个长指针表示小时，一个短指针表示分钟。
这些指针通过与齿轮系统直接连接，随着时间的流逝按照适当的速度旋转和转动。
总的来说，机械钟表的工作原理是通过发条储存能量，摆轮振动传递能量，齿轮系统将能量传递给指针，最终显示出准确的
时间。
这种机械的机制使得钟表在没有电力或电池的情况下能够正常工作。

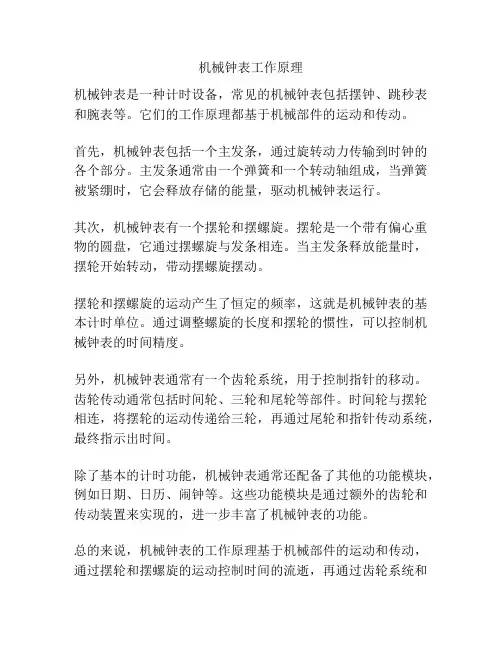

机械钟表工作原理
机械钟表是一种计时设备，常见的机械钟表包括摆钟、跳秒表和腕表等。
它们的工作原理都基于机械部件的运动和传动。
首先，机械钟表包括一个主发条，通过旋转动力传输到时钟的各个部分。
主发条通常由一个弹簧和一个转动轴组成，当弹簧被紧绷时，它会释放存储的能量，驱动机械钟表运行。
其次，机械钟表有一个摆轮和摆螺旋。
摆轮是一个带有偏心重物的圆盘，它通过摆螺旋与发条相连。
当主发条释放能量时，摆轮开始转动，带动摆螺旋摆动。
摆轮和摆螺旋的运动产生了恒定的频率，这就是机械钟表的基本计时单位。
通过调整螺旋的长度和摆轮的惯性，可以控制机械钟表的时间精度。
另外，机械钟表通常有一个齿轮系统，用于控制指针的移动。
齿轮传动通常包括时间轮、三轮和尾轮等部件。
时间轮与摆轮相连，将摆轮的运动传递给三轮，再通过尾轮和指针传动系统，最终指示出时间。
除了基本的计时功能，机械钟表通常还配备了其他的功能模块，例如日期、日历、闹钟等。
这些功能模块是通过额外的齿轮和传动装置来实现的，进一步丰富了机械钟表的功能。
总的来说，机械钟表的工作原理基于机械部件的运动和传动，通过摆轮和摆螺旋的运动控制时间的流逝，再通过齿轮系统和
指针传动装置来显示时间。
这种机械性的工作原理使得机械钟表具有较高的技术含量和收藏价值。
机械钟表的原理和构造教案随着时间的推移，人们对时间的精确度和准确性要求越来越高，人类力图用各种各样的创新推进钟表发展，而机械钟表也是钟表中的一种。
机械钟表不仅是钟表的一种类型，它更像一个老朋友，时时陪伴我们度过每一天，并永远记录下我们生命中的每一个时刻。
本文将会为大家介绍机械钟表的原理和构造。
一、机械钟表的原理机械钟表的原理基于机械惯性运动的原理，即机械系统的各种运动状态，始终保持着恒定的运动状态。
对于机械钟表来说，机芯是机械钟表的核心部件，它负责驱动时针、分针和秒针缓慢运转，精准的记录下时、分、秒，让我们随时了解自己所处的时间。
机械钟表主要由三部分组成，包括能量部分、调速部分和显示部分。
能量部分由主发条、重锤和摆轮组成，摆轮振动驱动指针运动，主发条提供能量保障，重锤则控制机芯运转，让机芯严格按照设定轨迹运转。
调速部分由调速锤和调速螺钉组成，调速锤可以改变摆轮振动的振幅，从而调节时钟的速度。
显示部分则由针轮组、显示指针、转轮和摆轮组等组成，针轮组可以将摆轮运动转换为指针的转动，使时针、分针和秒针能够完美展现时间。
所有这些部分的运动都是通过齿轮、轴承和芯片等组成时钟的机芯来实现的。
二、机械钟表的构造1.能量部分主发条是机械钟表能量部分活动的核心零部件。
通过旋转的转动，将发条弯曲，并将发条内部的弹性变形能量转换为颠来倒去的动能，进而驱动整个机芯。
发条还通过每分钟的运动调节机芯，保证机芯始终处于准确运转状态。
机械表的发条通常使用合金钢或带钢制成，而芯子则通常使用黄铜或不锈钢材料制成。
重锤是机芯内部非常重要的调整设备之一。
它的作用是通过控制机芯的运动速度，调节机芯的运动轨迹，达到机芯运动精度和准确度的目的。
重锤通常使用铁质或铜质材料制成，有不同重量和尺寸的规格，以满足不同钟表的需要。
摆轮是时钟中非常关键的组件。
它相当于一个机械回旋仪，在机芯中定期振动，将动能转换为机芯运动。
摆轮由钢制杆、圆盘和带芯片的铜制框架组成，框架的几何形状和重量分配非常重要，直接影响时钟的精度和稳定性。
机械挂钟打响的工作原理
机械挂钟打响的工作原理是通过机械装置实现的。
具体而言，机械挂钟包括钟摆、发条、齿轮系统和钟脚等部分。
首先，通过人工给发条上发条，将弹簧内蓄的能量储存起来。
发条储存的能量会逐渐释放，驱动整个挂钟运转。
钟摆是机械挂钟的核心部件之一。
它由一个固定轴和一个悬挂在轴上的物体组成，通常是一个重锤。
当钟摆受到外力摆动时，就会在定时器的作用下来回摆动，保持一定的振荡频率。
齿轮系统是机械挂钟的另一个重要组成部分。
发条释放的能量经过一系列的齿轮传动，最终将能量传递给钟摆。
齿轮根据设计的比例关系，将快速旋转的发条的转速减慢，并将能量传递给钟摆。
钟脚则起到固定挂钟的作用，保证其稳定地挂在墙上。
当整个机械挂钟开始运转时，发条逐渐释放储存的能量，齿轮系统将能量传递给钟摆，使其运动。
钟摆的摆动驱动钟的指针进行相应的转动，从而显示出时钟的时间。
总的来说，机械挂钟的工作原理是靠发条储存能量、齿轮系统传递能量、钟摆保持振荡、指针转动等部件相互配合完成的。
机械钟原理
机械钟原理是基于机械结构和精确计时器的设备，用于测量时间和发出声音提醒。
机械钟的基本原理是通过内部的机械装置实现钟表系统的运转和声音的发出。
其核心部分包括主发条、发条箱、摆轮和摆锤。
主发条是机械钟的动力来源，通过手动上发条将弹簧储存起来，然后逐渐释放动力以驱动整个钟表系统。
发条箱则是储存发条的装置，通常位于钟表的背部。
摆轮和摆锤是机械钟中的主要部件之一。
摆轮是一个带有凸轮的双臂刚性杆。
当摆轮作摆动运动时，凸轮会通过摆杆和摆锤传递力量，使得钟表系统保持稳定的节奏。
此外，机械钟还包括一个精确的计时器，用于测量时间。
计时器通常采用机械装置，如齿轮系统和逃逸轮。
逃逸轮的每个齿进一步驱动其他齿轮，直到最后一个齿轮转动一次，表示一秒的流逝。
机械钟的工作过程如下：当主发条被上发条时，储存的能量通过齿轮系统传递给逃逸轮，逃逸轮的每个齿将推动摆轮作摆动运动，并通过摆杆和摆锤的转动，发出声音。
总的来说，机械钟通过机械结构和精确计时器的配合运作，实现时间的测量和声音的发出。
具有可靠性高、音量大的特点，被广泛应用于各种场合。
机械钟的原理解析1. 机械钟的基本概念机械钟是一种通过机械装置精确地测量时间的设备。
它由一系列组件和机械结构组成，通过飞轮以恒定的速度运转，以提供稳定的驱动力。
2. 机械钟的基本原理机械钟的基本原理涉及到以下几个方面：2.1 驱动力的提供机械钟通过一个被称为飞轮的元件提供稳定的驱动力。
飞轮是一个大而重的金属轮，它的惯性可以使得它保持相对恒定的转速。
飞轮通常被连接到一个发条，通过扭动发条来为飞轮提供能量。
2.2 摆轮系统机械钟通常使用一个摆轮系统来控制时间的测量。
摆轮是一个带有重物的杠杆，它在一个固定点上来回摆动。
摆轮的振动频率取决于其长度和重物的质量，可以通过调整摆轮的长度或重物的质量来调整时间的精度。
2.3 逃逸装置逃逸装置是机械钟的关键部件之一。
它是连接驱动力和摆轮系统的机械装置，用于控制与飞轮相连的齿轮的旋转，并将固定时间间隔的驱动力传递给摆轮系统。
逃逸装置通常使用一个称为摆锤的控制装置，使得齿轮以间歇性的方式旋转，从而推动摆轮系统的摆动。
2.4 摆动的频率机械钟的准确性和稳定性取决于摆动的频率。
为了确保摆动频率的稳定性，机械钟通常使用一个调速器装置。
调速器装置可以调整摆轮的振动频率，使其与标准时间单位（例如秒或分钟）的长度保持一致。
通常，调速器装置会通过改变摆轮的有效长度或改变摆轮的重量来实现频率的调节。
2.5 驱动装置的能量损耗机械钟中的驱动装置会受到摩擦和空气阻力的影响，这些都会导致能量的损耗。
为了补偿能量损耗，机械钟通常需要一个能量储备装置，比如弹簧或坠子。
这些能量储备装置会定期地为驱动装置提供额外的能量，以确保机械钟的持续运行。
3. 机械钟的工作原理在机械钟中，驱动力通过逃逸装置传递给摆轮系统，摆轮以恒定的频率摆动，产生稳定的振荡。
逃逸装置通过摆锤的间歇性作用推动齿轮旋转，使得摆轮系统能够保持稳定的驱动。
同时，调速器装置会对摆轮的振动频率进行微调，以确保时间的准确性。
为了保证机械钟的长时运行，驱动装置通常会配备能量储备装置。
机械原理研究性教学《机械钟表的结构及原理》组员:1.王煜阳机电0901 ********2.张驰机电0901 ********3.周波机电0901 ********指导教师：***日期： 2011.6.181.摘要 (3)2.关键词 (3)3.机械钟表的发展历程及分类 (4)3.1发展路程 (4)3.2机械钟表的分类 (5)4.机械钟表的结构和工作原理 (6)4.1原动系 (7)4.2传动系 (8)4.3擒纵调速器 (8)4.4振动系统 (10)4.5上条拨针系统 (11)4.6（附加）自动上条机构和日历（双历）机构 (12)5.各式机械钟表彩图 (15)6.总结 (16)本文对机械钟表的结构以及工作原理等进行了详细深入的分析，充分结合了课本所学内容，灵活地运用掌握了书本上所学的相关内容。
2.关键词机械钟表，机械原理，齿轮，轮系，擒纵结构，发条3.机械钟表的发展历程及分类3.1发展路程钟和表是精密的计时仪器。
现代钟表的原动力有机械力和电力两种。
机械钟表是一种用重锤或弹簧的释放能量为动力，推动一系列齿轮运转，借擒纵调速器调节轮系转速，以指针指示时刻和计量时间的计时器。
钟和表通常是以内机的大小来区别的。
按国际传统区分，机心直径超过50毫米、厚度超过12毫米的为钟；直径37～50毫米、厚度4～6毫米者，称为怀表；直径37毫米以下者,则为手表。
直径不大于20毫米或机心面积不大于314平方毫米者，称为女表。
手表是人类所发明的最小、最坚固、最精密的机械之一。
简史公元1300年以前，人类主要是利用天文现象和流动物质的连续运动来计时。
例如，日晷是利用日影的方位计时；漏壶和沙漏是利用水流和沙流的流量计时。
东汉张衡制造漏水转浑天仪，用齿轮系统把浑象和计时漏壶联结起来,漏壶滴水推动浑象均匀地旋转,一天刚好转一周，这是最早出现的机械钟。
北宋元三年(1088)苏颂和韩公廉等创制水运仪象台（见），已运用了擒纵机构。
1350年，意大利的E.丹蒂制造出第一台结构简单的机械打点塔钟，日差为15～30分，指示机构只有时针。
1500～1510年，德国的P.亨莱恩首先用钢发条代替重锤，创造了用冕状轮擒纵机构(图 1 [冕状轮擒纵机构])的小型机械钟。
图2 [16世纪下叶德国制冕状轮擒纵机构计时器]为早期的可携带的轻便计时器。
1582年前后，意大利的伽利略发明了重力摆。
1657年，荷兰的首先把重力摆引入机械钟，从而创立了摆钟。
1660年英国的R.胡克发明，并用后退式擒纵机构代替了冕状轮擒纵机构。
1673年，惠更斯又将摆轮游丝组成的调速器应用在可携带的钟表上。
1675年，英国的W.克莱门特用叉瓦装置制成最简单的锚式擒纵机构，这种机构一直沿用在简便摆锤式挂钟中。
1695年，英国的T.汤姆平发明工字轮擒纵机构。
1715年，英国的G.格雷厄姆又发明静止式擒纵机构,弥补了后退式擒纵机构的不足,为发展精密机械钟表打下了基础。
1765年，英国的T.马奇发明自由锚式擒纵机构，即现代叉瓦式擒纵机构的前身。
1728～1759年，英国的J.哈里森制造出高精度的标准航海钟。
1775～1780年，英国的J.阿诺德创造出精密表用擒纵机构。
18～19世纪,钟表制造业已逐步实现工业化生产,并达到相当高的水平。
20世纪，随着电子工业的迅速发展，电池驱动钟、交流电钟、电机械表、指针式石英电子钟表、数字显示式石英电子钟表相继问世，石英钟表的日差已小于 0.5秒。
钟表进入了微电子技术与精密机械相结合的石英化新时期。
3.2机械钟表的分类钟表的应用范围很广，品种甚多，可按振动原理、结构和用途特点分类。
① 按振动原理:可分为利用频率较低的机械振动的钟表，如摆钟、摆轮钟等；利用频率较高的电磁振荡和石英振荡的钟表，如同步电钟、石英钟表等。
② 按结构特点:可分为机械式的，如机械闹钟、自动、日历、双历、打簧等机械手表；电机械式的，如电摆钟、电摆轮钟表等；电子式的，如摆轮电子钟表、音叉电子钟表、指针式和数字显示式石英电子钟表。
③ 按用途特点:可分为指示时刻用的钟表，又分为生活用的技术用两类。
属于生活用的有手表怀表闹钟、摆钟、挂钟、塔钟、子母钟等。
属于技术用的有原子钟、天文钟、航海钟、坦克钟、考勤钟、航空钟表、潜水表等；测量时段用的，如秒表、体育钟、信号钟等；控制时段用的，如程序钟、定时器等。
4.机械钟表的结构和工作原理机械钟表有多种结构形式,但其工作原理基本相同。
图3[机械钟表工作原理图]机械钟表工作原理图为机械手表结构图。
钟表主要由原动系、传动系、擒纵调速器、指针系和上条拨针系等部分组成。
机械钟表用发条作为动力的原动系，经过一组齿轮组成的传动系来推动擒纵调速器工作，再由擒纵调速器反过来控制传动系的转速。
传动系在推动擒纵调速器的同时还带动指针机构。
传动系的转速受控于擒纵调速器，所以指针能按一定的规律在表盘上指示时刻。
上条拨针系是上紧发条或拨动指针的机件。
此外,还有一些附加机构可增加钟表的功能,如自动上条机构、日历（双历）机构、闹时装置、月相指示和测量时段机构等。
振动系统的振动周期乘以被测过程内的振动次数，就得到该过程经历的时间。
即时间＝振动周期×振动次数4.1原动系储存和传递工作能量的机构。
通常由条盒轮、条盒盖、条轴、发条和发条外钩组成。
发条在自由状态时是一个螺旋形或 S形的弹簧。
它的内端有一个小孔，套在条轴的钩上。
它的外端通过发条外钩，钩在条盒轮的内壁上。
上条时，通过上条拨针系使条轴旋转将发条卷紧在条轴上。
发条的弹性作用使条盒轮转动，从而驱动传动系。
4.2传动系将原动系的能量传至擒纵调速器的一组传动齿轮。
它是由二轮（中心轮）、三轮（过轮）、四轮（秒轮）和擒纵轮齿轴组成。
其中,轮片是主动齿轮,齿轴是从动齿轮。
传动比的计算公式是对于有秒针装置的钟表，其二轮的轮片到四轮的齿轴的传动比必须等于60。
钟表传动系的齿形绝大多数是根据理论摆线的原理，经过修正而制作的修正摆线齿形。
4.3擒纵调速器由擒纵机构和振动系统两部分组成。
它依靠振动系统（摆轮游丝或摆）的周期性振动，使擒纵机构保持精确和规律性的间歇运动，从而取得调速作用。
擒纵调速器的种类很多，主要分类如下。
[934-11]叉瓦式擒纵机构是应用最广的一种擒纵机构(图5[叉瓦式擒纵机构示意图])。
它由擒纵轮、擒纵叉、双圆盘和限位钉等组成。
它的作用是把原动系的能量传递给振动系统,以便维持振动系统作等幅振动,并把振动系统的振动次数传递给指示机构，达到计量时间的目的。
叉瓦式擒纵机构的能量传递作用是由以下两部分动作相互配合来完成的：①擒纵轮由传动系取得的能量，通过轮齿和叉瓦的作用转变为冲量传送给擒纵叉，在传递过程中主要有5个动作（图6[叉瓦式擒纵机构的能量传递过程]），即锁接、释放、冲击、垂落和牵引。
②通过擒纵叉的叉口和双圆盘的圆盘钉相互传递冲量，工作过程有释放和冲击两个动作。
4.4振动系统振动系统由摆轮、摆轴、游丝、活动外桩环、快慢针等组成(图7 [振动系统])。
游丝的内外端分别固定在摆轴和摆夹板上。
摆轮受外力偏离其平衡位置开始摆动时,游丝便被扭转而产生位能,通常称为恢复力矩。
擒纵机构完成前述两部分动作的过程，也就是振动系统完成半个振动周期的过程。
后者在游丝位能的作用下，还会进行反方向摆动而完成另半个振动周期，这就是机械钟表在运转时擒纵调速器不断和重复循环工作的原理。
4.5上条拨针系统上条拨针系的作用是上条和拨针(图8[上条拨针机构示意图])。
它由柄头、柄轴、立轮、离合轮、离合杆、离合杆簧、拉档、压簧、拨针轮、跨轮、时轮、分轮、大钢轮、小钢轮、棘爪、棘爪簧等组成。
上条和拨针都是通过柄头部件来实现的。
上条时，立轮和离合轮处于啮合状态，当转动柄头时，离合轮带动立轮，立轮又经小钢轮和大钢轮，使条轴卷紧发条。
棘爪则阻止大钢轮逆转。
拨针时，拉出柄头，拉档在拉档轴上旋转并推动离合杆，使离合轮与立轮脱开，与拨针轮啮合。
此时转动柄头便拨针轮通过跨轮带动时轮和分轮，达到校正时针和分针的目的。
4.6（附加）自动上条机构和日历（双历）机构① 自动上条机构:带有自动上条机构的手表称为自动手表。
图9 [自动上条机构平面图]为自动机构的一种。
它是由重锤、重锤支承、偏心轴、滚珠、自动摇板、棘轮、棘爪以及自动上夹板等构成。
当手表戴在手腕时，随着人臂的随机活动，自动锤在惯性力和静力矩的作用下自动地上紧发条。
自动上条机构大致可分为摆动式单向或双向上条和旋转式单向或双向上条两大类。
前者称为半自动，后者称为全自动。
人们对自动手表的单向和双向上条性能曾有过不同的看法，一般认为单向上条自动机构性能较好。
② 日历（双历）机构:带有日历（双历）机构的手表称为日历(双历)手表。
图10[日历机构平面图]为日历机构的一种。
它由日历环、日历定位杆、日历定位杆簧、拨日轮、日跨轮部件、拨头和日历盖片等构成，并设有拨动机构或快拨机构，供日期调校之用。
它的基本工作原理是由走针轮系带动一个拨日轮，拨日轮与时轮之间的传动比必需是1:2。
然后通过拨日轮驱动拨头,使印有日期标记的日历环每24小时动作一次。
双历机构也是通过拨头，在定位部件的协同作用下转动周历轮，使星期得到更换。
按变换日期所需时间的长短来区分，日历机构又可分为慢爬式、快爬式和瞬跳式三种。
慢爬式的换日时间需1～3小时，快爬式一般不超过30分钟，瞬跳式则在每日零时瞬间变换日期。
机械钟表的走时精度钟表走时的规律性和准确性。
钟表要求走时准确，稳定可靠。
但一些内部因素和外界环境条件都会影响钟表的走时精度。
内部因素包括各组成系统的结构设计、工作性能、选用材料、加工工艺和装配质量等。
例如,发条力矩的稳定性,传动系工作的平稳性，擒纵调速器的准确性等都影响走时精度。
外界环境条件包括温度、磁场、湿度、气压、震动、碰撞、使用位置等。
例如，温度的变化会引起钟表内润滑油和摆轮游丝性能的变化，从而引起走时性能的变化；环境的磁场强度大于60奥斯特(Oe)时，会引起部分零件磁化而走慢；湿度大会引起部分零件氧化和腐蚀。
常用来表示走时精度的有5种参数。
①指示差:钟表任一瞬时的指示时刻与标准时刻的差值，它可以是正值，也可以是负值。
②日差：钟表相隔时段为24小时的指示差值相减。
③位差：上足发条时各个位置所测得的瞬时日差的最大值和最小值之差。
④等时差：在其他条件不变的情况下，上足发条和满24小时时，各相应位置瞬时日差差值中的最大值。
⑤日变差：相邻两日的日差差值。
5.各式机械钟表彩图落地摆钟]、[机械手表]、[半球形石英台钟]、[扭摆钟]、[整体摆][北京火车站机械塔钟]）6.总结通过本次研究性学习，我组成员在进一步学习齿轮、轮系、擒纵结构等知识的同时，更是了解到生活中常见的机械钟表的机械结构及其工作原理。
而经过分解，这个看似复杂的钟表结构其实可以细分为一个个小机构，而这些小的机构恰恰是我们机械原理这门课中所接触学习的东西。
