电子电路的基本类型

电子爱好者进行各种电路实验和制作各种实用电子装攫时，必然会接触到各种各样

的电路。了解各种类型的电子电路的基本结构、功能和特点，对正确选用电路，具有很

大约实际意义。

电子电路的种类繁多。如由美国著名学者J．马库斯编著的《电子电路大全》所选的

电路就有四千余种。NXP代理商这还远不是电子电路的全部。常用的电子电路，按其基本功能来分，

大致有以下几大类；电源电路、放大电路、控制电路、倍号产生电路、信号处理电路等。

L电源电路

电源电路的基本功能是为各种实际电路、电器设备及其他各种电负载，提供正常X

作的电流和电压。按提供电流的类型．分为交流控制电源和直流稳定电源两大类。

(1)交流控制电源：

调压器 输出交流电压可以调节

稳压器 输出稳定的交流电压。

逆变器 将直流电源电压变换为交流电压输出。

变频电源 改变输入交流电源的频率输出。

脉冲电源 输出一定额率和脉冲宽度的电流、电压。

(2)直流稳定电源：

整流电源 将交流电源整流变为直流电输出(包括固定整流和可控整流)。

稳压电源 将交流电整流、滤波、稳压后变为稳定的直流电压输出。

稳流电源 将交流电变为稳定的直流电流输出。

2．放大电路 放大电路的基本功能是将电信号进行放大，并尽量保持原信号波形不变(不失真)。

按被放大信号频率来分，放大电路分为低频放大电路和高频放大电路。低频放大电

路的信号频率在20kHz以下，属于音频信号范围，故又称音频放大电路。信号频率低于

20Hs的低频放大电路，又称为直流放大器。高频放大电路的信号频率在几百千赫以上。由

于几百千赫以上频率的电磁波很容易发射，故又称为射频放大电路。随着电视和下层通

信技术的发展，高频放大电路的工作频率越来越高。由于元器件频率参数和线路分布参

数对高频信号的传输影响很大，因此，高频放大电路的设计制作比较复杂，对元器件的

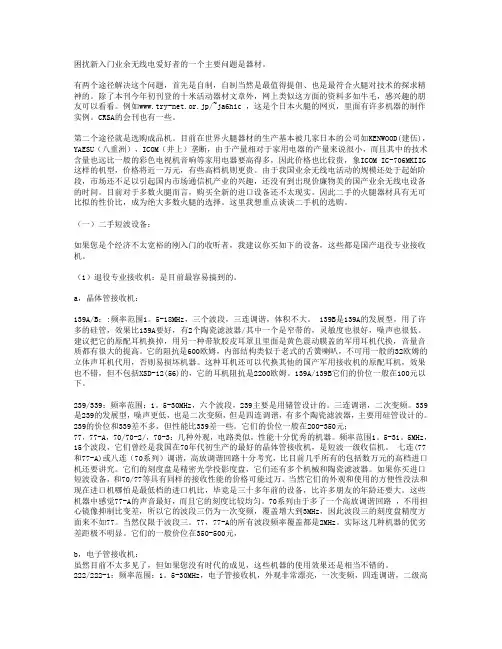

困扰新入门业余无线电爱好者的一个主要问题是器材。

有两个途径解决这个问题，首先是自制，自制当然是最值得提倡、也是最符合火腿对技术的探求精

神的。除了本刊今年初刊登的十米活动器材文章外，网上类似这方面的资料多如牛毛，感兴趣的朋

友可以看看。例如www.try-net.or.jp/~ja6hic ，这是个日本火腿的网页，里面有许多机器的制作

实例。CRSA的会刊也有一些。

第二个途径就是选购成品机。目前在世界火腿器材的生产基本被几家日本的公司如KENWOOD(建伍)，

YAESU（八重洲），ICOM（井上）垄断，由于产量相对于家用电器的产量来说很小，而且其中的技术

含量也远比一般的彩色电视机音响等家用电器要高得多，因此价格也比较贵，象ICOM IC-706MKIIG

这样的机型，价格将近一万元，有些高档机则更贵。由于我国业余无线电活动的规模还处于起始阶

段，市场还不足以引起国内市场通信机产业的兴趣，还没有到出现价廉物美的国产业余无线电设备

的时间。目前对于多数火腿而言，购买全新的进口设备还不太现实。因此二手的火腿器材具有无可

比拟的性价比，成为绝大多数火腿的选择。这里我想重点谈谈二手机的选购。

（一）二手短波设备：

如果您是个经济不太宽裕的刚入门的收听者，我建议你买如下的设备，这些都是国产退役专业接收

机。

（1）退役专业接收机：是目前最容易搞到的。

a，晶体管接收机：

139A/B：:频率范围1。5-18MHz，三个波段，三连调谐，体积不大。 139B是139A的发展型，用了许

多的硅管，效果比139A要好，有2个陶瓷滤波器/其中一个是窄带的，灵敏度也很好，噪声也很低。

建议把它的原配耳机换掉，用另一种带软胶皮耳罩且里面是黄色震动膜盖的军用耳机代换，音量音

质都有很大的提高。它的阻抗是600欧姆，内部结构类似于老式的舌簧喇叭，不可用一般的32欧姆的

立体声耳机代用，否则易损坏机器。这种耳机还可以代换其他的国产军用接收机的原配耳机，效果

电子爱好者总结的28个电子行业技术网站

以下是一位电子爱好者总结的28个电子行业技术网站

资深电子工程师的摇篮

/ 初学者天地

普及的电子知识

http://jap.hu/electronic/ 有趣的国外电路设计

/otherproduct/radio/

——无线电电路设计

/ 实用电子制作

学院电子协会

电子爱好者

全国大学生电子设计官方

/ 电子制作资源网

21IC 电子

中国电子资源网：

中国电子进修网

电子设计技术网:

电子工程专辑：

国际电子商情：

北极星电子技术网

大虾电子网 /

ET电子技术网

老古开发网

我爱研发网 /

变频技术应用 /

中国IT技术门户 /

无线电 /

电子爱好者 /

PCB信息网 /

中国PCB技术网 /

电子电路图网：

电路图 /

单片机平凡网

单片机 /

AVR单片机 / 周立功单片机 /home.asp

晶控电子 /

PIC学习网：

嵌入式技术网 /

DSP专业资讯网 /

综合电子论坛

本型万用表是电子爱好者常用的万用表之一。本站提供的万用表元件包所有配件均由南京电表厂原厂出品。这几种型号的万用表最少有100家电表厂在生产，价格和质量相差很大。

47万用表的原理图与安装说明，请本文后面的内容。

南京电表厂生产的各种电表在价格上都要比其它厂家高出２０％－５０％，相对进口表来说（进口表一般要高上几倍，那就是百分之几百了），高出这点价格，相信大家都能理解。

经过站长仔细观查，并试装，确实效果一流。该电表的表头灵敏高而稳定，提供的电阻都是精密电阻自是不用说，就连电池弹片也是弹性、可焊性非常好，做工和选材可想而知。

该表配备的原理图、印板图、说明书非常清晰。电子爱好者现在购买成品万用表时，现在一般都很少有提供原理图、印板图了。现在本站向大家提供该表的的套件和成品。

说明：表头已经由厂家装好，大家只要装元件和电路板、电池盒就行了。调试也非常简单，只有一个微调电阻校正表头的阻抗误差，因为电阻全部都是精密电阻，根本不用调（举个例子吧：1A的电流流过1欧姆的电阻，电压只能是１Ｖ，电压调准了，电流自然也就是准的，反之，电流调准了，电压自然也是准的）。 调试的具体方法：找到一块数字万用表和本万用表并连，都打开在１０Ｖ电压档上，测量３－７Ｖ的电压，调微调电阻让两表的电压完全相同（例如4.36V）！

有的朋友可能会说，我没有数字万用表做标准怎么办？大家不要担心！没有更好，大家找一个７８０５或者７８０６的三端稳压ＩＣ，输入端接上１２Ｖ的电压，输出就是5.00V或者6.00V的标准电压了。

现在，市面上有一些稳压ＩＣ的性能相当好，内部还有温度补偿，稳压精度非常高，可以这么说，比常用的万用表的精度不会低，更没有万用表可能存在的误差。所以说，这是一个最好的校正万用表的办法！当然，大家也可以用这种方法校正校正大家正在用的万用表（不过，站长不保证大家的万用表在设计上跟本表相同，即不保证大家一定成功）。
