35KV电压互感器高压保险频繁熔断原因浅析1. 引言1.1 35KV电压互感器高压保险频繁熔断原因浅析在电力系统中，35KV电压互感器是至关重要的元件，它用于测量电力系统中的电压变化并传输给保护设备，以确保电力系统的安全运行。
近年来频繁出现的35KV电压互感器高压保险器熔断现象引起了人们的关注。
高压保险器在电力系统中具有重要的作用，一旦频繁熔断会导致系统的不稳定和故障，严重影响电力系统的正常运行。
导致35KV电压互感器高压保险器频繁熔断的原因有很多。
可能是由于35KV电压互感器本身的故障或老化导致的高压保险烧断。
电力系统中可能存在电压波动或过载电流等异常情况，导致高压保险器频繁熔断。
设备安装不当或维护保养不及时也可能是高压保险器频繁熔断的原因之一。
为了解决35KV电压互感器高压保险器频繁熔断问题，我们可以采取一些措施。
定期检查和维护35KV电压互感器，及时更换老化和故障的部件。
加强对电力系统的监控，及时发现并解决异常情况，避免引起高压保险器熔断。
提高设备安装和维护的水平，确保35KV电压互感器的正常运行，从而避免频繁熔断的发生。
35KV电压互感器高压保险器频繁熔断问题对电力系统的安全稳定运行具有重要影响。
我们需要进一步研究和解决这一问题，采取有效的措施保证电力系统的正常运行，确保人们的用电安全。
【字数：366】2. 正文2.1 高压保险器的作用高压保险器是电力系统中的一种重要保护装置，其主要作用是在电力系统中遇到短路故障或过负荷时，通过及时熔断来保护电力设备和线路不受损坏，同时确保电网的安全稳定运行。
高压保险器通常由熔丝或其他熔断元件组成，当电流超过一定数值时，熔丝被加热至熔断点而导通。
这就起到了保护电力设备的作用。
在35KV电压互感器中，高压保险器的作用更为重要。
由于35KV 电压互感器处于电力系统中比较高压的位置，一旦发生故障，可能造成较大的影响和损失。
高压保险器必须能够及时准确地熔断，避免故障向周围电力设备蔓延。
35KV电压互感器保险熔断原因分析摘要：采用一种非线性电阻，其冷态电阻仅有几欧，在投入100V工频电压时，经2~3秒后阻值缓慢上升到100欧左右，这样既保证可靠消谐，又能满足互感器容量要求。
采用计算机控制可控硅方式，检测到开口电压大于设定值（25V）时，先认为是谐振，可控硅导通5秒左右消谐，若仍存在开口电压则认为是单相接地，可控硅不导通，并入100欧电阻解决此问题。
关键词：中性点，电压互感器，熔断器，谐振Abstract: using a nonlinear resistance, its the cold resistance, only a few Europe, in the investment 100 V power frequency voltage, the 2 ~ 3 seconds, then slowly rise to 100 the resistance of the left and right sides, such already to ensure reliable away harmonic, and to meet the transformer capacity requirements. Controlled by computer control way, detected voltage is greater than the opening set value (25 V), to think that is resonant, conduction 5 seconds away harmonic, if still exists and is considered opening voltage is single-phase grounding, silicon controlled not conduction, incorporated into 100 Europe resistance to solve this problem.Keywords: neutral, voltage transformer, fuse, resonance中图分类号：TM714.2文献标识码：A 文章编号：我厂35KV室内配电室35KV电压互感器高压熔断器频繁发生熔断现象，严重影响电气设备的安全运行，另一方面，熔断器熔断影响仪表监视、有可能造成保护误动作，特别是在系统单相接地和过电压时，进行停运电压互感器更换熔断器操作，很容易造成运行人员伤害，查清互感器高压侧熔断器熔断原因，杜绝非正常情况下熔丝熔断显得非常重要。

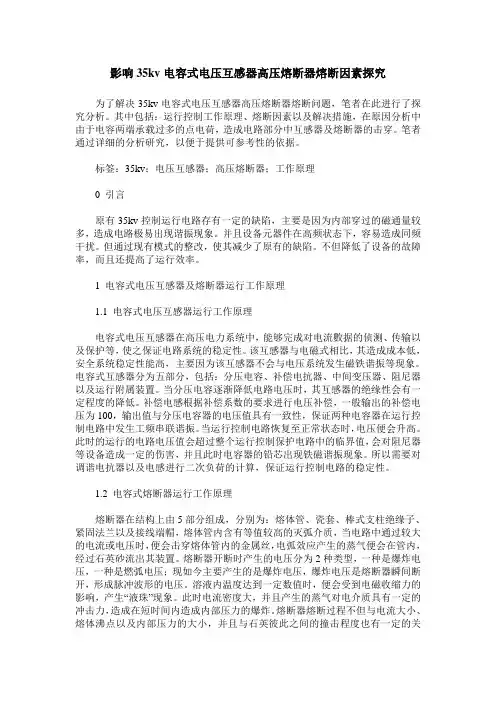

影响35kv电容式电压互感器高压熔断器熔断因素探究为了解决35kv电容式电压互感器高压熔断器熔断问题，笔者在此进行了探究分析。
其中包括：运行控制工作原理、熔断因素以及解决措施，在原因分析中由于电容两端承载过多的点电荷，造成电路部分中互感器及熔断器的击穿。
笔者通过详细的分析研究，以便于提供可参考性的依据。
标签：35kv；电压互感器；高压熔断器；工作原理0 引言原有35kv控制运行电路存有一定的缺陷，主要是因为内部穿过的磁通量较多，造成电路极易出现谐振现象。
并且设备元器件在高频状态下，容易造成同频干扰。
但通过现有模式的整改，使其减少了原有的缺陷。
不但降低了设备的故障率，而且还提高了运行效率。
1 电容式电压互感器及熔断器运行工作原理1.1 电容式电压互感器运行工作原理电容式电压互感器在高压电力系统中，能够完成对电流數据的侦测、传输以及保护等，使之保证电路系统的稳定性。
该互感器与电磁式相比，其造成成本低，安全系统稳定性能高，主要因为该互感器不会与电压系统发生磁铁谐振等现象。
电容式互感器分为五部分，包括：分压电容、补偿电抗器、中间变压器、阻尼器以及运行附属装置。
当分压电容逐渐降低电路电压时，其互感器的绝缘性会有一定程度的降低。
补偿电感根据补偿系数的要求进行电压补偿，一般输出的补偿电压为100，输出值与分压电容器的电压值具有一致性，保证两种电容器在运行控制电路中发生工频串联谐振。
当运行控制电路恢复至正常状态时，电压便会升高。
此时的运行的电路电压值会超过整个运行控制保护电路中的临界值，会对阻尼器等设备造成一定的伤害，并且此时电容器的铅芯出现铁磁谐振现象。
所以需要对调谐电抗器以及电感进行二次负荷的计算，保证运行控制电路的稳定性。
1.2 电容式熔断器运行工作原理熔断器在结构上由5部分组成，分别为：熔体管、瓷套、棒式支柱绝缘子、紧固法兰以及接线端帽，熔体管内含有等值较高的灭弧介质，当电路中通过较大的电流或电压时，便会击穿熔体管内的金属丝，电弧效应产生的蒸气便会在管内，经过石英砂流出其装置。

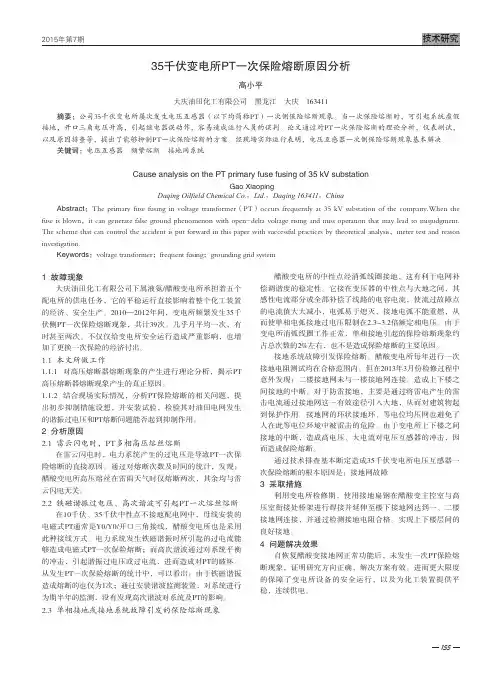

1551 故障现象大庆油田化工有限公司下属液氨/醋酸变电所承担着五个配电所的供电任务，它的平稳运行直接影响着整个化工装置的经济、安全生产。
2010—2012年间，变电所频繁发生35千伏侧PT一次保险熔断现象，共计39次。
几乎月平均一次，有时甚至两次。
不仅仅给变电所安全运行造成严重影响，也增加了更换一次保险的经济付出。
1.1 本文所做工作1.1.1 对高压熔断器熔断现象的产生进行理论分析，揭示PT 高压熔断器熔断现象产生的真正原因。
1.1.2 结合现场实际情况，分析PT保险熔断的相关问题，提出初步抑制措施设想，并安装试验，检验其对油田电网发生的谐振过电压和PT熔断问题能否起到抑制作用。
2 分析原因2.1 雷云闪电时，PT多相高压熔丝熔断在雷云闪电时，电力系统产生的过电压是导致PT一次保险熔断的直接原因。
通过对熔断次数及时间的统计，发现：醋酸变电所高压熔丝在雷雨天气时仅熔断两次，其余均与雷云闪电无关。
2.2 铁磁谐振过电压、高次谐波可引起PT一次熔丝熔断在10千伏、35千伏中性点不接地配电网中，母线安装的电磁式PT通常是Y0/Y0/开口三角接线，醋酸变电所也是采用此种接线方式。
电力系统发生铁磁谐振时所引起的过电流能够造成电磁式PT一次保险熔断；而高次谐波通过对系统平衡的冲击，引起谐振过电压或过电流，进而造成对PT的破坏。
从发生PT一次保险熔断的统计中，可以看出：由于铁磁谐振造成熔断的也仅为1次；通过安装谐波监测装置，对系统进行为期半年的监测，没有发现高次谐波对系统及PT的影响。
2.3 单相接地或接地系统故障引发的保险熔断现象醋酸变电所的中性点经消弧线圈接地，这有利于电网补偿调谐度的稳定性。
它接在变压器的中性点与大地之间，其感性电流部分或全部补偿了线路的电容电流，使流过故障点的电流值大大减小，电弧易于熄灭，接地电弧不能重燃，从而使单相电弧接地过电压限制在2.3-3.2倍额定相电压。
由于变电所消弧线圈工作正常，单相接地引起的保险熔断现象约占总次数的2%左右，也不是造成保险熔断的主要原因。
35kV母线电压互感器熔断器频繁熔断的原因分析及处理方法摘要：在我国社会经济和科学技术协同发展背景下，人们对电网运行安全性、稳定性和可靠性也提出了更高的要求。
然而，在当前35kV变电站母线电压互感器高压熔断器频频出现熔断的现象，对整个电网运行造成严重的影响。
在本文中，结合电压互感器熔断器频繁出现熔断故障统计和分析，探讨导致其出现熔断现象的根本原因，并在此基础上提出具有针对性的处理方法，以确保电网系统运行安全、稳定运行。
关键词：35kV；电压互感器；高压熔断器；原因分析；处理方法；探讨在现代科学技术推动下，电力系统自动化水平也得到进一步发展，无人值班的运行模式也成为变电站运行的主要模式。
在这一背景下，变电站在其运行过程中出现故障，主要原因在于电压出现异常的情况，即母线TV一次侧熔断器熔断以后导致变电站的电压不够稳定，在传统运行管理模式下，一旦出现这一故障可以进行及时的处理，并且将影响力控制在一定范围内，在现代采用无人管理运行模式以后，这类故障的发生无法实现及时的处理，一旦电压出现不稳的情况还会导致其他一连串问题发生，如：继电保护误动[1]。
对这一情况进行妥善处理，就需要加大对不同运行条件、环境下发生的熔断现象原因进行细致分析，才能够采取具有针对性的处理方法解决问题。
基于此，对35kV母线电压互感器熔断器频繁熔断的原因及处理方法进行分析。
1不同情况下的熔断器熔断现象分析由于电压互感器在不同运行环境、运行方式及采用的接线方式下，出现熔断器熔断的现象和形成原因也会不同，在下文中就不同情况下的熔断器熔断现象展开详细的分析。
案例1：某供电局110kV变电站发35kVI段母线TV断线，相关操作人员及时赶到现场组织对现场进行勘查，发现35kV母线TV发出断线的信号，经过现场人员的仔细检查、分析之后，认为是母线TV高压熔断器C相熔断，通过对C相熔断器进行更换之后可以实现正常运行[2]。
案例2：某供电局110kV变电站35kV电压超过了上限值，而下级的变电站35kV电压保持在正常的范围内，现场出现了35kVII段母线TV断线情况，经过检修人员现场检查和分析之后，得出初步的结论：认为是母线TV高压熔断器B相熔断，可以通过对该段母线进行检修，并且对B相熔断器进行更换，可以恢复到正常状态[2-3]。

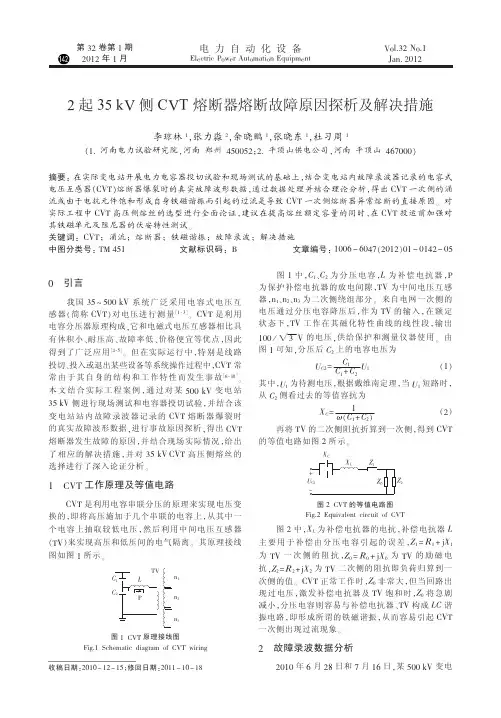

电力自动化设备Electric Power Automation EquipmentVol．32No．1Jan.2012第32卷第1期2012年1月0引言我国35～500kV 系统广泛采用电容式电压互感器（简称CVT ）对电压进行测量［1-3］。
CVT 是利用电容分压器原理构成，它和电磁式电压互感器相比具有体积小、耐压高、故障率低、价格便宜等优点，因此得到了广泛应用［4-5］。
但在实际运行中，特别是线路投切、投入或退出某些设备等系统操作过程中，CVT 常常由于其自身的结构和工作特性而发生事故［6-10］。
本文结合实际工程案例，通过对某500kV 变电站35kV 侧进行现场测试和电容器投切试验，并结合该变电站站内故障录波器记录的CVT 熔断器爆裂时的真实故障波形数据，进行事故原因探析，得出CVT 熔断器发生故障的原因，并结合现场实际情况，给出了相应的解决措施，并对35kV CVT 高压侧熔丝的选择进行了深入论证分析。
1CVT 工作原理及等值电路CVT 是利用电容串联分压的原理来实现电压变换的，即将高压施加于几个串联的电容上，从其中一个电容上抽取较低电压，然后利用中间电压互感器（TV ）来实现高压和低压间的电气隔离。
其原理接线图如图1所示。
图1中，C 1、C 2为分压电容，L 为补偿电抗器，P为保护补偿电抗器的放电间隙，TV 为中间电压互感器，n 1、n 2、n 3为二次侧绕组部分。
来自电网一次侧的电压通过分压电容降压后，作为TV 的输入，在额定状态下，TV 工作在其磁化特性曲线的线性段，输出100／3姨V 的电压，供给保护和测量仪器使用。
由图1可知，分压后C 2上的电容电压为U C 2=C 112U 1（1）其中，U 1为待测电压，根据戴维南定理，当U 1短路时，从C 2侧看过去的等值容抗为X C =1ω（C 1+C 2）（2）再将TV 的二次侧阻抗折算到一次侧，得到CVT 的等值电路如图2所示。

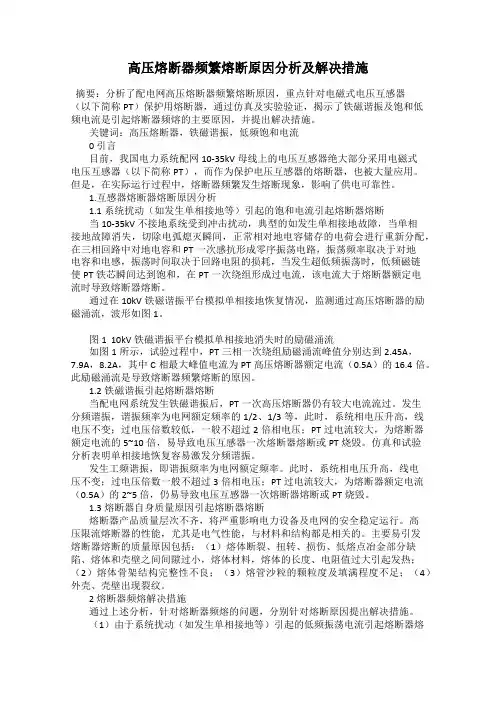

高压熔断器频繁熔断原因分析及解决措施摘要：分析了配电网高压熔断器频繁熔断原因，重点针对电磁式电压互感器（以下简称PT）保护用熔断器，通过仿真及实验验证，揭示了铁磁谐振及饱和低频电流是引起熔断器频熔的主要原因，并提出解决措施。
关键词：高压熔断器，铁磁谐振，低频饱和电流0 引言目前，我国电力系统配网10-35kV母线上的电压互感器绝大部分采用电磁式电压互感器（以下简称PT），而作为保护电压互感器的熔断器，也被大量应用。
但是，在实际运行过程中，熔断器频繁发生熔断现象，影响了供电可靠性。
1.互感器熔断器熔断原因分析1.1系统扰动（如发生单相接地等）引起的饱和电流引起熔断器熔断当10-35kV不接地系统受到冲击扰动，典型的如发生单相接地故障，当单相接地故障消失，切除电弧熄灭瞬间，正常相对地电容储存的电荷会进行重新分配，在三相回路中对地电容和PT一次感抗形成零序振荡电路，振荡频率取决于对地电容和电感，振荡时间取决于回路电阻的损耗，当发生超低频振荡时，低频磁链使PT铁芯瞬间达到饱和，在PT一次绕组形成过电流，该电流大于熔断器额定电流时导致熔断器熔断。
通过在10kV铁磁谐振平台模拟单相接地恢复情况，监测通过高压熔断器的励磁涌流，波形如图1。
图1 10kV铁磁谐振平台模拟单相接地消失时的励磁涌流如图1所示，试验过程中，PT三相一次绕组励磁涌流峰值分别达到2.45A，7.9A，8.2A，其中C相最大峰值电流为PT高压熔断器额定电流（0.5A）的16.4倍。
此励磁涌流是导致熔断器频繁熔断的原因。
1.2铁磁谐振引起熔断器熔断当配电网系统发生铁磁谐振后，PT一次高压熔断器仍有较大电流流过。
发生分频谐振，谐振频率为电网额定频率的1/2、1/3等，此时，系统相电压升高，线电压不变；过电压倍数较低，一般不超过2倍相电压；PT过电流较大，为熔断器额定电流的5~10倍，易导致电压互感器一次熔断器熔断或PT烧毁。
仿真和试验分析表明单相接地恢复容易激发分频谐振。

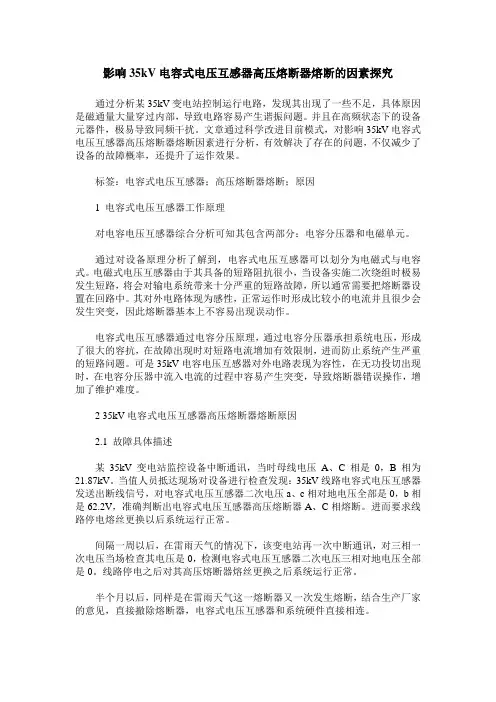

影响35kV电容式电压互感器高压熔断器熔断的因素探究通过分析某35kV变电站控制运行电路，发现其出现了一些不足，具体原因是磁通量大量穿过内部，导致电路容易产生谐振问题。
并且在高频状态下的设备元器件，极易导致同频干扰。
文章通过科学改进目前模式，对影响35kV电容式电压互感器高压熔断器熔断因素进行分析，有效解决了存在的问题，不仅减少了设备的故障概率，还提升了运作效果。
标签：电容式电压互感器；高压熔断器熔断；原因1 电容式电压互感器工作原理对电容电压互感器综合分析可知其包含两部分：电容分压器和电磁单元。
通过对设备原理分析了解到，电容式电压互感器可以划分为电磁式与电容式。
电磁式电压互感器由于其具备的短路阻抗很小，当设备实施二次绕组时极易发生短路，将会对输电系统带来十分严重的短路故障，所以通常需要把熔断器设置在回路中。
其对外电路体现为感性，正常运作时形成比较小的电流并且很少会发生突变，因此熔断器基本上不容易出现误动作。
电容式电压互感器通过电容分压原理，通过电容分压器承担系统电压，形成了很大的容抗，在故障出现时对短路电流增加有效限制，进而防止系统产生严重的短路问题。
可是35kV电容电压互感器对外电路表现为容性，在无功投切出现时，在电容分压器中流入电流的过程中容易产生突变，导致熔断器错误操作，增加了维护难度。
2 35kV电容式电压互感器高压熔断器熔断原因2.1 故障具体描述某35kV变电站监控设备中断通讯，当时母线电压A、C相是0，B相为21.87kV。
当值人员抵达现场对设备进行检查发现：35kV线路电容式电压互感器发送出断线信号，对电容式电压互感器二次电压a、c相对地电压全部是0，b相是62.2V，准确判断出电容式电压互感器高压熔断器A、C相熔断。
进而要求线路停电熔丝更换以后系统运行正常。
间隔一周以后，在雷雨天气的情况下，该变电站再一次中断通讯，对三相一次电压当场检查其电压是0，检测电容式电压互感器二次电压三相对地电压全部是0。
探析35kV电压互感器高压熔断器频繁熔断原摘要：本文旨在探讨电压互感器高压熔断器频频熔断的成因，并提出有效的解决方案。
通过案例分析，本文发现了操作环境和设备因素导致的频频熔断，并建议采用高性能设备和改进运维管理等措施来解决这一问题。
关键词：电压互感器；高压熔断器；频繁熔断；短路故障引言：电压互感器装置在供电系统中扮演着至关重要的人物，它可以根据一定的比率关系将一个回路的高电压转化为100V或更低的二级压力，并用来检测和计量电流。
通过将刀闸与高压熔断器连接到母线，可以有效地防止电气设备内部故障或系统短路的发生，从而切断故障点，减少故障影响范围，有效地保障设备的安全。
1项目背景淮阴卷烟厂104配电房35KV高压熔断器于2013年HA3 PT柜内首次出现频繁熔断现象，经电能质量和技术手段分析，后将HA3手车柜内 PT（电压互感器）0.5A高压熔丝更换为1A高压熔丝。
2015年6月，HA2计量柜内的PT（电压互感器）同样出现高压熔断器频繁熔断现象。
后ABB服务人员到达现场，对上述两台故障柜进行检查，发现仍然有PT（电压互感器）B相熔丝同时熔断现象。
PT作为变电站内的重要设备，其高压电流熔断器的频频熔断不但会危害电气设备的正常，带来极大的损失，还会危及维护和测量管理工作，严重威胁国家电网的安全可靠运营。
因此，PT的正确使用和维护对于保障国家电网安全可靠至关重要。
35kV PT高压熔断器的频频熔断会导致变电站内电能表的准确计量受到影响，并可能会引起安全自动装置的误操作，从而对国家电网的安全性可靠运行构成严重威胁。
近年来，由于PT高压熔断器熔断现状的频发，动力中心104电压等级35kV配电房内的电网安全稳定运行受到严重威胁，对车间生产及工艺质量造成了极大的影响。
为此，我们对PT开展了例行检测实验，认为PT本身缺点、磨损等导致的熔断现象几乎可以忽略不计，而替换PT、PT高压熔断器、加装消谐设备等措施，可以有效地改善这种情况，从而保障厂区内电网的安全稳定运行。
PT高压熔断器频繁熔断原因分析及治理措施摘要：本文就电网10～35kV系统中性点不接地系统，频繁发生PT高压熔断器熔断原因进行分析，通过现有治理措施应用及系统内治理措施比较，提出治理措施。
关键词：高压熔断器；频繁熔断；治理措施某地区10～35kV中性点不接地系统，为监视对地绝缘等信号，通常将PT一次绕组末端三相短路接地。
但近年随着电网规模扩大以及负荷接入的增加，频繁发生电压互感器(简称PT）高压熔断器熔断事件，严重危及电网的安全可靠运行，下面就熔断器熔断的可能产生的原因以及应采取的解决措施阐述如下。
1高压熔断器熔断事件统计2高压熔断器熔断的可能原因PT高压熔断器频繁熔断的原因主要有：（1）电网中性点不接地系统中，母线上星型接线的PT一次绕组，成为该电网对地唯一金属性通道，电网相对地电容的充、放电途径必然通PT一次绕组。
因合闸充电或发生单相接地故障等原因的激发，会使PT铁芯过饱和，励磁电流急剧增加，当XC/XT>0.01时,则可能产生低频、分次谐波、基波、高次谐波等铁磁谐振，出现相对地电压不稳定，PT高压熔断器熔断等异常现象，严重时会导致PT击穿或烧毁，继而引发其它事故。
（2）二次负载过重导致PT熔断器过流熔断。
（3）低频饱和电流引起PT高压熔断器熔断。
（4）PT绕组绝缘降低或消谐器绝缘下降可引起高压断器熔断。
（5）PT末端绝缘水平与消谐器不匹配导致高压断器熔断。
但随着电力系统的发展，对于现在电网系统设备入网质量的提升，以及设备制造生产工艺的进步，设备精益化的运维管理来说，治理高压熔断器频繁熔断的方向主要就是消除系统谐振。
3消除谐振采取的措施消除谐振采取的措施归纳起来主要有三方面：改变电容、电感，使其不具备谐振条件(XC/XT≤0.01)[1]；消耗谐振能量、增大系统阻尼，抑制或消除谐振的发生；采取不同的接地方式或临时倒闸措施。
（1）选用励磁特性较好的PT。
（2）在PT高压侧中性点串接电阻,但会影响接地保护的灵敏度,中性点电位要抬高,有可能超过半绝缘PT中性点的绝缘水平。
高压熔断器熔丝为什么会熔断,高压熔断器熔丝熔断的处理方法高压熔断器熔丝为什么会熔断,高压熔断器熔丝熔断的处理方法高压熔断器熔丝熔断判断及处理：目前，在电气设备的高低压侧常常采用熔丝进行保护。
运行中熔丝的熔断是常常发生的，若不当真分析原因即换上新的熔丝，误将有故障的电气设备重新投运，其结果可能是设备烧损更加严峻，进一步扩大事故范围。
因此，判明高压熔断器熔丝熔断的原因，准确地加以处理，是保证电气设备安全运行的重要措施。
高压熔断器熔丝熔断一般有以下几种情况：1.误断。
在这种情况下，高压熔断器熔丝熔断在压接处或其他部位上，一般没有严峻烧伤痕迹，这经常是由于熔丝选用过小、过细、质量不佳或机械强度差，安装时熔丝（片）带有伤痕，瓷托不固定或固定不牢固，熔丝压接不紧密，熔丝运行时间过长而产生铜铝气体膜增大接触电阻等造成的。
凡属上述原因的，应在适当处理并换上合适的熔丝后，重新投入运行。
2.过负荷熔断。
多发生在高压熔断器熔丝中间位置，很少有电弧烧伤痕迹。
遇此情况，要查明过负荷原因，防止过负荷现象的再次发生。
3.短路熔断。
高压熔断器熔丝上有严峻烧伤，熔断器瓷托上还会留有电弧烧伤痕迹。
这可能是中性线与相线或相线与相线之间发生短路故障引起的。
对于这类熔断，应对高压限流熔断器以后的所有设备和线路进行当真仔细的检查，查出故障点并排除后，方可将更新的高压熔断器熔丝重新投运。
但在较长的低压线路末端短路时，因导线阻抗大，短路电流可能不大，熔丝烧伤也可能不严峻。
4.过电压熔断。
和短路熔断基本相似，一般熔丝上有严峻烧伤，主要是雷击过电压以及高电压窜入低电压设备所致，查明原因后，更换新的高压熔断器熔丝即可投运。
35KV电压互感器高压保险频繁熔断原因浅析
35KV电压互感器是一种重要的电力电气设备，被广泛用于变电站、测量和控制中，以及降低电源线路中的电压。
由于工作温度高、放射及高电流密度，互感器绝缘需要耐热、
阻火、耐磨损等特性。
35KV互感器高压保险熔断非常频繁，是影响电气安全的主要因素。
那么，35KV互感器高压保险频繁熔断的原因是什么呢？下面，小编就来浅析一下：
一是互感器温度过高。
由于35KV互感器由空调电机启动，如果电机温度过高，即使
绝缘层散热出的热量加入铁心，互感器的温度也会非常高。
长时间的过热，将影响互感器
的电性能和绝缘性能，使高压保险熔断率增加，甚至停电事故发生。
二是机械损坏。
35KV互感器的抗振性不强，因此在运行中容易受到机械破坏，影响电机的正常工作，导致互感器电性能受损而频繁熔断。
三是电晕故障。
互感器运行时很容易受到电晕故障的影响，一旦受到地球接地故障等
感应脉冲的影响，可引起绝缘击穿，制约绝缘的机械强度，使高压保险熔断频繁发生，甚
至引起更严重的停电事故。
此外，35KV互感器高压保险熔断还会受到运行条件和设计原因等因素影响。
正确选型，规范操作，做好定期维护，才能最大限度地降低熔断的可能性，为电力安全提供保障。

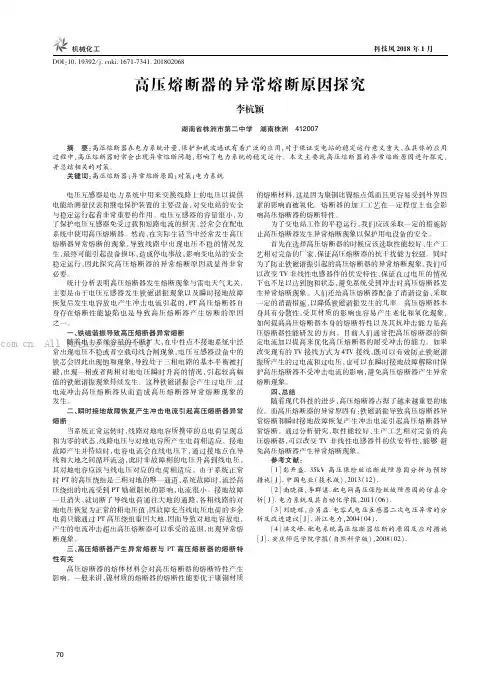

高压熔断器熔断原因浅析作者：张婧来源：《科海故事博览·科教论坛》2013年第11期一、引言在10kV中性点不接地电网中，由于系统单相接地故障所引发的电磁式电压互感器（以下简称PT）一次侧熔断器熔断的问题时有发生，严重時导致PT爆炸，该故障严重威胁电网的安全运行。
二、PT高压熔断器熔断原因分析PT高压熔断器熔断必然缘于PT一次侧发生了足够长时间的过电流或者出现了较强的瞬间冲击电流。
目前大部分文献都认为PT高压熔断器熔断的主要原因都是由于系统发生铁磁谐振而引起过电压，而最终导致了PT高压熔断器熔断。
当线路长度大于一定值时，PT高压熔断器熔断的主要原因不是铁磁谐振，而是由单相接地故障恢复后的电容放电冲击电流造成的。
运行经验和理论分析均表明，铁磁谐振往往是在系统对地电压出现不对称且某些相电压升高，电压互感器铁芯出现饱和而致使系统对地分布电容和电压互感器的励磁电抗达到某种匹配的情况下发生，并且可能发生分频谐振、基频谐振或高频谐振。
因此，铁磁谐振经常在某种外部条件的激发下发生。
例如，断路器三相非同期合闸、切除单相接地故障等都容易激发铁磁谐振。
此外，由于35kV及以下的配电网覆盖面广，配电线路投切频繁，网络结构复杂且经常发生变化，因而发生铁磁谐振的概率也较大[3]。
三、消除铁磁谐振的方法目前，常用的消除铁磁谐振的方法主要从两方面着手，即改变电感电容参数和消耗谐振能量，如在PT二次侧开口三角形侧接入电阻、在PT一次中性点接入消谐电阻器或零序PT等。
实践证明此法比较好地抑制了电压互感器铁磁谐振。
1.电压互感器中性点经接地电阻接地中性点串入的电阻等价于每相对地接入电阻，能够起到消耗能量、阻尼和抑制谐波的作用。
2. 电压互感器开口三角形侧接入电阻PT开口三角绕组接入电阻可消耗谐振零序回路的能量，等效于在线圈的一次侧串接电阻，其目的是为了增加回路阻尼，以破坏造成铁磁谐振的条件，使谐振不发生。
由于阻尼电阻与励磁电抗并联，且相对于励磁电抗很小，并联回路中阻尼电阻起主要作用，从而改变了电路结构。
35kVPT高压熔断器熔断原因分析及解决措施摘要：电压互感器（PT）作为变电站中保护和计量的主要设备,在运行中起着至关重要的作用。
其高压熔断器的频繁熔断不仅造成了经济损失,而且也影响正常的保护和计量工作,成为电网安全运行的隐患。
变电站内频繁发生的35kVPT高压熔断器熔断的现象，严重威胁着电网的稳定运行，本文针对PT高压熔断器熔断的根本原因做出分析，并提出解决此问题的方向及防范措施。
先介绍电压互感器的作用、概述电压互感器高压熔断器熔断的常见原因，然后结合变电站现场发生的PT高压熔断器熔断现象,通过理论分析,对变电站PT高压熔断器熔断现象的根本原因做出解释,为今后可能出现的类似问题提供参考和借鉴。
关键词：电压互感器;铁磁谐振;高压熔断器熔断;解决措施电磁式电压互感器（PT）作为变电站内保护、计量的主要设备，对电力系统的安全运行起着至关重要的作用，然而PT高压熔断器频繁熔断影响设备正常的工作，威胁着电网的安全稳定运行。
电压互感器经常出现高压熔断器的两相熔断情况，造成电能表的准确计量，而且造成安全自动装置的误动作，严重危及电网的安全可靠运行。
近年来，在公司所属的电压等级35kV及以上的变电站内经常发生PT高压熔断器熔断现象，严重威胁着电网的安全稳定运行。
经对高压熔断器熔断的PT进行例行诊断试验，发现因PT自身缺陷、损坏等引起的高压熔断器熔断很少，而更换PT、PT高压熔断器，加装消谐装置等方法，都不能彻底解决高压熔断器熔断的问题。
本文了解了高压熔断器熔断原因，根据现场情况做出了正确处理、力求从根本上解决电压互感器高压熔断器熔断问题，以保证电网的安全运行。
1电压互感器的作用（1）把一次回路的高电压按比例关系变换成100V或更低等级的标准二次电压，监视母线电压及电力设备运行状况，并提供测量仪表、继电保护及自动装置所需电压量，保证系统正常运行。
（2）可以将一次侧的高电压与二次侧工作的电气工作人员隔离，且二次侧可设接地点，确保二次设备和人身安全。
35kV电压互感器高压熔断器频繁熔断原因浅析丘欢摘要：电压互感器的高压熔断器频繁出现熔断故障，不仅影响相关保护的可靠性，不利于电网的安全运行，还可能导致高压熔断器被炸毁，甚至引发电压互感器爆炸事故，对运维人员的安全构成一定的威胁。
本文针对35kV电压互感器频繁熔断的原因，深入分析探讨，并根据原因提出对应措施，有效提高35kV电压互感器运行稳定性。
关键词：电压互感器；高压熔断器；熔断原因；处理措施前言电压互感器是变电站常见的一次设备，其作用是把电网高电压转换成标准二次电压，供保护、测量、计量等仪表装置取用。
同时使电气工作人员及仪器仪表与电网高电压隔离，保证设备及人员安全。
在35kV系统中，电压互感器一般都经过高压熔断器及刀闸与母线相连。
在实际运行中高压熔断器熔断是一个经常性的问题，因为性质不是很严重，现场处理方法一般都是停电更换，缺乏系统理论的研究分析。
在不同运行环境和不同的系统运行方式，其故障原因可能大不相同，只有有针对性去分析判断故障原因，才有可能采取具有可行性的防范措施及整改措施。
1 系统接线图和设备工作原理1.1故障站系统接线图某35kV变电站自2017年12月底投运至2018年06月一共发生5起35kV高压熔断器熔断故障，分别为2月份1次、3月份1次、5月份2次、6月份1次。
其一次接线图如图1示。
某站一次接线简单：35kV系统单母线运行，仅一条35kV一回架空进线，长度为19.1km，仅31PT一台电压互感器。
图1一次接线图1.2高压熔断器结构原理高压熔断器是原理相对简单易于维护的保护电器，它使得电气设备避免过载和短路电流的损害，因其结构简单且易更换，被广泛连接于 PT、站用变与母线之间。
高压熔断器分别由熔体管、瓷套、支柱绝缘子、紧固法兰以及接线端帽等5部分组成【1】，熔体管内填充细石英砂作灭弧介质，熔丝作为导电介质。
在运行中，如果电流不断上升，通过一段时间的积累，内部产生的热量使温度达到熔丝的熔点，此时熔断器熔丝熔断，熔断器便会处于断开状态。
对于35KV母线电压互感器一次侧熔断器熔断的分析及预防措施摘要：针对风电场频繁发生因各种条件引起的铁磁谐振过电压导致风电场35KV母线电压互感器一次保险熔断的故障进行分析，并就消除谐振过电压提出相应的预防措施关键词：电压互感器；铁磁谐振；消谐器1、基本介绍：利民风电场35KV系统为中性点经小电阻接地系统，接地电阻为213欧，35KV母线电压互感器为电磁式，一次侧接成Y型，一次侧中性点直接接地。
2019年1月至3月份，短短3个月时间内，利民风电场35kV I段母线电压互感器发生了两次保险熔断，因蓬勃峪光伏电站接入利民风电场35kV I段母线，极大影响了发电量，带来了人员操作和设备安全运行风险隐患。
2019年1月28日，利民风电场35kV I段母线电压互感器 C相电压二次值比A、B相电压二次值低2V左右，C相电压互感器一次保险慢熔。
2019年3月29日，利民风电场35KV I段母线电压互感器 B相电压由21KV降至1KV，B相电压互感器一次保险熔断。
五路山风电场35KV系统为中性点非有效接地系统。
2019年10月11日，五路山风电场35kV III段母线电，压在NCS后台电脑显示A相18.96KV，B相21.07KV，C相20.82KV，判断A相PT一次保险熔断。
联系调度，2019年10月11日19时41分，五路山风电场35kV III段母线PT 3III9已由“运行”转“检修”进行A相保险更换，更换后电压恢复正常。
10月29日，五路山风电场35kV III段母线电，压在NCS后台电脑显示A相20.78KV，B相19.12KV，C相21.12KV，B相PT一次保险熔断。
电磁式电压互感器原理简介：一次、二次线圈经铁芯电磁感应，将高电压变换成标准低电压（100；100/3； V），供计量及保护用。
见图1图1：电压互感器原理图2：35kV I段母线电压互感器铭牌和实物电磁式电压互感器的唯一缺陷是铁磁谐振。
