弯曲试验

材料弯曲试验方法材料弯曲试验是一种常用的材料力学性能测试方法，用于评估材料的抗弯强度、弹性模量等力学性能指标。

在弯曲试验中，材料在外力的作用下发生变形，并在达到一定程度时发生破坏。

本文将介绍材料弯曲试验的基本原理、试验步骤、仪器设备以及数据处理方法。

材料弯曲试验的基本原理是根据材料在受力时的弯曲变形，通过施加力矩或力对材料进行弯曲。

在弯曲试验中，通常使用三点弯曲或四点弯曲的方式施加力矩。

在三点弯曲试验中，材料样品的两端固定，施加一个垂直于样品平面的力在中间部位。

在四点弯曲试验中，材料样品的两端固定，施加两个对称的力作用在中间部位。

通过施加不同大小的力矩，观察材料的弯曲变形和破碎情况，并测量相关的试验数据。

进行材料弯曲试验时，首先需要准备试验样品。

样品的尺寸和几何形状应符合相应的标准要求。

样品的准备通常包括切割、打磨和清洗等步骤。

亲用曲率计量R 和荷载R，曲率计与荷载计从机械静力学中得到，公式为：M=PL/4R=1/L样品准备完成后，将样品放置在弯曲试验机的弯曲支撑上，并将力施加在样品的中间部位。

在加载过程中，需要保持加载速度均匀，并逐渐增加加载的力大小。

通过逐渐增加的力加载，可以观察样品的变形情况，并记录相关的试验数据。

在加载过程中，可以使用压电应变片或应变计来测量材料的变形量，以进一步计算材料的弯曲应力和弹性模量。

在试验完成后，需要对试验数据进行处理和分析。

常用的试验数据包括弯曲应力-应变曲线、弯曲强度和弹性模量等参数。

弯曲应力-应变曲线是表示材料在弯曲过程中应力和应变的关系曲线。

通过绘制应力-应变曲线，可以评估材料的弹性和塑性变形特性。

弯曲强度表示材料在弯曲过程中承受的最大弯曲应力，可以用于比较不同材料的弯曲性能。

弹性模量表示材料的刚度和变形能力，是评估材料在受力下的抵抗能力的重要参数。

总结起来，材料弯曲试验是一种常用的材料力学性能测试方法，可以评估材料的抗弯强度、弹性模量等力学性能指标。

通过施加力矩对材料进行弯曲，并测量相关的试验数据，可以得到材料的弯曲应力-应变曲线、弯曲强度和弹性模量等参数。

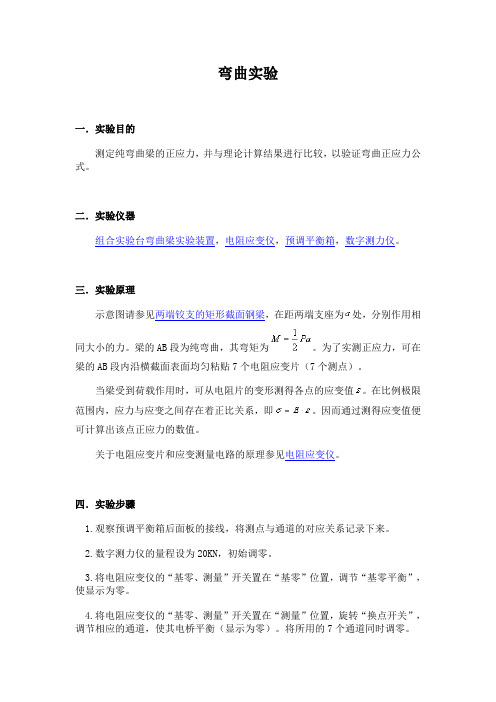

弯曲实验一．实验目的测定纯弯曲梁的正应力，并与理论计算结果进行比较，以验证弯曲正应力公式。

二．实验仪器组合实验台弯曲梁实验装置，电阻应变仪，预调平衡箱，数字测力仪。

三．实验原理示意图请参见两端铰支的矩形截面钢梁，在距两端支座为处，分别作用相同大小的力。

梁的AB段为纯弯曲，其弯矩为。

为了实测正应力，可在梁的AB段内沿横截面表面均匀粘贴7个电阻应变片（7个测点）。

当梁受到荷载作用时，可从电阻片的变形测得各点的应变值。

在比例极限范围内，应力与应变之间存在着正比关系，即。

因而通过测得应变值便可计算出该点正应力的数值。

关于电阻应变片和应变测量电路的原理参见电阻应变仪。

四．实验步骤1.观察预调平衡箱后面板的接线，将测点与通道的对应关系记录下来。

2.数字测力仪的量程设为20KN，初始调零。

3.将电阻应变仪的“基零、测量”开关置在“基零”位置，调节“基零平衡”，使显示为零。

4.将电阻应变仪的“基零、测量”开关置在“测量”位置，旋转“换点开关”，调节相应的通道，使其电桥平衡（显示为零）。

将所用的7个通道同时调零。

5.逐级加载，每增加0.5KN记录7个通道的应变仪读数。

6.加载到4KN后，卸载。

7.根据应变仪读数求出各测点应变差值的算术平均值，然后计算应力值。

五．实验记录宽度高度加力点到支座的距离Array弹性模量注：先求出各测点应变差值的算术平均值，然后计算应力值。

六．预习思考题1) 分析在纯弯曲状态下，梁截面的应力分布情况。

2) 如果将电阻应变片的灵敏系数由2.0改为2.1，则测出的应变值会有什么影响？3) 电阻应变片由金属电阻丝制成，测量应变时电阻丝是有电流的；弯曲实验中的钢梁也是金属，由于电阻应变片是直接粘贴在钢梁表面的，所以实验时钢梁中也会有电流通过，这是正常现象，不会影响测量结果。

你是否同意这种看法？为什么？4) 一位同学在操作中有这样一个过程：将电阻应变仪的“基零、测量”开关置在“基零”位置，调节“基零平衡”，使显示为零，然后旋转“换点开关”，调节所有通道，使其电桥平衡，接着就开始加载测量应变。

金属材料弯曲试验方法
金属材料的弯曲试验方法分为静弯试验和动弯试验。

静弯试验是将金属材料制作成一定尺寸和形状的试样，在测试机上施加静态加载作用力，使其在跨度中弯曲，测量与控制加载力和试样变形，从而得到金属材料的抗弯强度、弯曲模量等力学性能指标。

动弯试验则是在金属材料试样上施加动态加载，如冲击加载或疲劳加载，使材料在动态载荷作用下发生弯曲，通过测量与控制加载力、位移、时间等参数反映材料的弯曲行为和耐久性能，如材料的动态弯曲寿命、断裂韧性等。

常用的金属材料弯曲试验方法有以下几种：
1. 三点弯曲试验：将试样放在两个支座上，施加力在试样中间点进行弯曲，常用于测量材料的弯曲强度和弯曲模量。

2. 四点弯曲试验：将试样放在四个支座上，施加力在试样两个中间点进行弯曲，可以获得更准确的材料弯曲性能指标。

3. 悬臂梁弯曲试验：将试样一端固定在支座上，施加力在另一端进行弯曲，适用于测量材料的断裂韧性和弯曲寿命。

以上是常见的金属材料弯曲试验方法，根据具体需要选择合适的试验方法进行金属材料的力学性能分析和评估。

混凝土中弯曲试验的原理与方法一、弯曲试验的概述混凝土是一种具有优异的压缩性能，但由于其脆性较强，抗拉强度相对较弱，因此在工程应用过程中，容易出现裂缝、断裂等问题，从而影响混凝土结构的使用寿命。

为了评估混凝土某些部位的抗弯性能，设计了弯曲试验。

弯曲试验是一种通过施加弯曲荷载来考察混凝土的抗弯性能的试验方法。

通过该试验可以测定混凝土的弯曲变形、破坏形态和弯曲强度等参数，从而为混凝土结构的设计、施工和维护提供参考依据。

二、弯曲试验的原理弯曲试验的原理是通过对混凝土试件施加弯曲荷载，使其发生弯曲变形，并测定荷载与变形之间的关系，从而计算出混凝土的抗弯强度。

弯曲变形是混凝土在受到弯曲荷载作用时的主要变形形式，当荷载作用于混凝土试件上时，其上表面受到压应力，下表面受到拉应力，从而使混凝土试件弯曲。

在弯曲过程中，试件上表面的混凝土受到压缩，下表面的混凝土受到拉伸，当受拉应力达到混凝土的抗拉强度时，混凝土试件就会发生裂缝，当裂缝扩展到试件的全截面时，试件就会发生破坏。

弯曲试验的原理可以用以下公式表示：M = PL/4其中，M为弯曲荷载，P为试件上的荷载，L为试件的长度。

在试验过程中，通过测定荷载与试件中心挠度的关系曲线，可以得到试件的抗弯强度。

三、弯曲试验的方法1. 试件的制备混凝土弯曲试验的试件通常使用标准梁试件。

试件的尺寸、形状和质量应符合国家和地方的标准要求。

试件的长度一般为3倍宽度，宽度一般为高度的1/2或1/3。

试件的制备应遵循混凝土试件制备标准，进行充分拌和、均匀浇注、养护和标记等工作。

2. 试验的设备弯曲试验的设备通常包括弯曲试验机、荷载传感器、挠度测量装置、数据采集系统等。

弯曲试验机通常采用万能材料试验机或专用弯曲试验机。

荷载传感器通常采用应变片式或压电式传感器，用于测量试件的荷载。

挠度测量装置通常采用挠度计或激光位移传感器，用于测量试件的挠度。

数据采集系统通常用于采集和处理试验数据，并输出荷载-挠度曲线。

弯曲试验原理
弯曲试验是一种常用的力学试验方法，用于评估材料或结构在受到弯曲载荷时的性能。

试验原理基于材料在弯曲过程中会发生应变和应力的变化，通过施加弯曲载荷并测量相应的位移和力来获取材料的力学性能指标。

在弯曲试验中，通常使用试样作为被测试材料。

试样的几何形状和尺寸根据具体需求而定，例如常见的矩形梁、圆杆等。

试样被放置在两个支点上，形成一个悬臂梁或简支梁的结构。

在试验过程中，施加一个垂直于试样轴线方向的力，即弯矩。

弯矩的大小和试验过程中的力变化速率通常根据相关标准或研究需要决定。

通过施加弯矩，试样会发生弯曲变形。

此时，在试样的上表面和下表面会出现不同的应变和应力分布。

通常，在试样的悬臂端和支点附近会出现最大的应变和应力值。

通过安装应变计等测量装置，可以测量试样表面的应变值。

同时，还需要使用力传感器等装置来测量弯矩施加的力。

根据收集到的位移和力数据，可以计算出试样在不同弯曲载荷下的应变和应力。

将这些数据绘制成力-位移曲线、应变-应力曲线或其他相关曲线，可以评估材料的强度、刚度、韧性等力学性能指标。

同时，可以通过观察试样的破坏形态来了解材料的断裂特性。

在进行弯曲试验时，需要注意一些因素，如试样的准备质量、试验环境的温度和湿度等。

这些因素都可能对试验结果产生影
响，因此需要进行相应的控制和记录。

总之，弯曲试验通过施加弯矩载荷并测量相应的位移和力，用于评估材料或结构的力学性能。

它是一种常用的试验方法，可以为工程设计、材料研究等提供重要的参考数据。

材料弯曲试验方法
材料弯曲试验是一种常用的力学试验方法，用于评估材料的弯曲性能和弯曲强度。

以下是几种常见的材料弯曲试验方法：
1. 三点弯曲试验：该试验方法常用于较大尺寸和较硬材料的弯曲性能评估。

在试验中，材料被放置在两个支撑点之间，施加一个或多个负载点作用于材料上，使其发生弯曲。

试验过程中测量材料在不同负载下的挠度和应力，从而计算出材料的弯曲强度和弹性模量。

2. 四点弯曲试验：四点弯曲试验常用于较小尺寸和较脆弱材料的弯曲性能评估，如陶瓷、玻璃等。

与三点弯曲试验相比，四点弯曲试验具有更广泛的应力分布，能够更准确地评估材料的弯曲强度和断裂强度。

试验中，材料被放置在两个较远的支撑点之间，施加两个相对较近的负载点作用于材料上，使其发生弯曲。

试验过程中测量材料在不同负载下的挠度和应力，从而计算材料的弯曲强度和弹性模量。

3. 悬臂梁弯曲试验：悬臂梁弯曲试验常用于薄板、薄膜等柔性材料的弯曲性能评估。

在试验中，材料的一端固定，另一端悬空。

在悬空端施加一个负载，使材料发生弯曲。

试验过程中测量材料在不同负载下的挠度和应力，从而计算材料的弯曲强度和弹性模量。

4. 圆盘弯曲试验：圆盘弯曲试验常用于薄板、薄膜等轻质材料的弯曲性能评估。

在试验中，将材料固定在一块圆盘上，施加一个负载，使圆盘和材料发生弯曲。

试验过程中测量材料在不同负载下的挠度和应力，从而计算材料的弯曲强度和弹性模量。

塑料弯曲试验标准塑料弯曲试验的标准是按照GB/T《塑料弯曲性能的测定》进行的。

具体标准如下：1. 试样要求：长度l为80mm±2mm，宽度b为±，厚度h为±。

对于任一试样，其中部1/3的长度内各处厚度与厚度平均值的偏差应不大于2%，宽度与平均值的偏差不应大于3%。

试样截面应是矩形且无倒角。

在每一试验方向上至少应测试5个试样。

如果要求平均值要有更高的精密度，试样数量可能会超过5个，具体的试样数量可用置信区间进行估算。

试样在跨度中部1/3外断裂的试验结果应予作废，并应重新取样进行试验。

若无相关标准时，应从GB/T2918中选择最合适的环境进行试验。

另有商定的，如高温或低温试验除外。

2. 测量试样中部的宽度b精确到；厚度h精确到；计算一组试样厚度的平均值h。

剔除厚度超过平均厚度允许偏差2%的试样样，并用随机选取的试样来代。

3. 调节跨度为试样厚度的16倍士1倍，跨度测量准确至％以内；调节试验速度为//min。

4. 压头、支座与试样应为线接触，并保证与试样宽度的接触线垂直于试样长度方向。

5. 开动万能试验机进行试验。

6. 在规定挠度等于或小于试样厚度的倍时出现断裂的试样，记录其断裂弯曲负荷值。

在达到挠度时不断裂的试样，记录达到规定挠度时的负荷值。

如果产品标准允许超过规定挠度，则要继续进行试验，直到试样破坏或达到最大负荷，记录此时的负荷值。

在达到规定挠度之前断裂且能指示最大负荷的试样，记录其最大负荷。

7. 凡试样破坏位置在试样跨度三等分的中间部分以外时，其结果作废，必须重新取样重新试验。

8. 结果表示小试样弯曲应力或弯曲强度及标准偏差计算与大试样测定时一样。

塑料弯曲试验的目的是确定材料在受到弯曲力作用时的性能表现，这对于评估材料的结构强度和韧性具有重要意义。

弯曲试验的特点及应用
弯曲试验是测试材料在受到弯曲载荷时的性能和行为的一种试验方法。

它的特点及应用如下：
特点：
1. 弯曲试验可以模拟实际应用中的力学情况，对材料的性能进行综合评价。

2. 弯曲试验的载荷是沿材料的宽度方向施加的，可以检测材料的弯曲强度、弯曲刚度和变形能力等力学性能。

3. 弯曲试验可以通过改变载荷的大小和形式，模拟不同的使用条件，了解材料在不同情况下的性能表现。

4. 弯曲试验可以用来评估材料的韧性和断裂行为。

应用：
1. 弯曲试验可以用于材料的选择和设计，帮助工程师了解材料在实际应用中的性能和可靠性。

2. 弯曲试验可以用于质量控制和质量检验，对材料的性能进行检测和评估。

3. 弯曲试验可以用于研究新材料的力学性能和行为，为材料改性和优化提供依据。

4. 弯曲试验可以用于研究材料在不同温度、湿度等环境条件下的力学性能变化，评估材料的耐久性和稳定性。

总之，弯曲试验是一种重要的力学性能测试方法，具有广泛的应用前景，在材料科学、工程设计和质量控制等领域都有重要的作用。

钢筋弯曲试验
试验目的:冷弯试验是用以检查钢材承受弯曲变形的能力，观察其缺陷。

（1）试验长度根据仪器设备确定，一般为5d+150mm，d为公称直径；（2）选择钢筋冷弯头（如下表）安装冷弯头
对于光圆钢筋弯心直径；D=d
（3）选择支问距离:（此间距在试验期问应保持不变）
L=（D+3a）±a/2
a-公称直径，D--弯心直径
（一）试验准备:
1室内温度控制在:10~35℃。

（对温度要求严格时:23℃±5℃）。

2检查试验仪器是否正常运行并预热仪器。

（二）试验步骤:
1根据上面内容选择好冷弯压头，
2计算并调好间距，把样品放在支辊正中间。

样品中心与冷弯头对准3调整冷弯头，使其刚好与样品接触数值清零后，开始加压。

试验速
率控制在（1±0.2）mm/s
5冷全要求的角度后，停止加压，松油。

取出样品，察看弯曲最大部分有无裂缝、起层利落状况，判定是否合格
6试验结束后，立即切断仪器电源，擦拭仪器并归位。
