元器件标准(汇总)

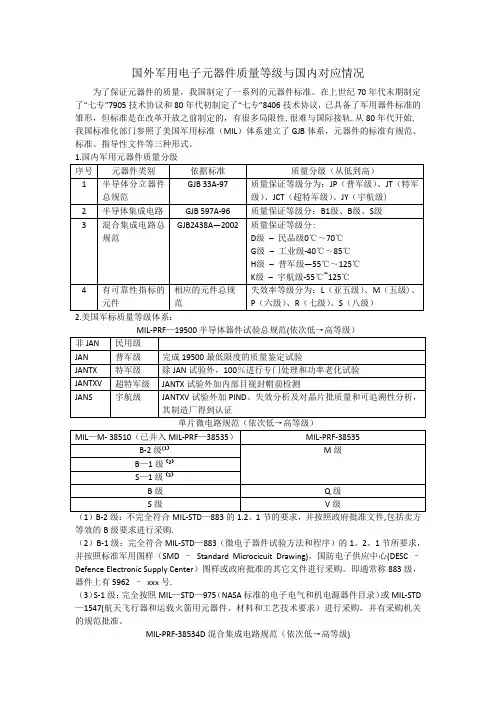

国外军用电子元器件质量等级与国内对应情况

为了保证元器件的质量，我国制定了一系列的元器件标准。在上世纪70年代末期制定了“七专”7905技术协议和80年代初制定了“七专”8406技术协议，已具备了军用器件标准的雏形，但标准是在改革开放之前制定的，有很多局限性,很难与国际接轨.从80年代开始,我国标准化部门参照了美国军用标准（MIL）体系建立了GJB体系，元器件的标准有规范、标准、指导性文件等三种形式。

1.国内军用元器件质量分级

序号 元器件类别 依据标准 质量分级（从低到高）

1 半导体分立器件总规范 GJB 33A-97 质量保证等级分为：JP（普军级）、JT（特军级）、JCT（超特军级）、JY（宇航级)

2 半导体集成电路 GJB 597A-96 质量保证等级分：B1级、B级、S级

3 混合集成电路总规范 GJB2438A—2002 质量保证等级分:

D级 – 民品级0℃～70℃

G级 – 工业级-40℃～85℃

H级 – 普军级—55℃～125℃

K级 – 宇航级-55℃~125℃

4 有可靠性指标的元件 相应的元件总规范 失效率等级分为：L（亚五级）、M（五级)、P（六级）、R（七级）、S（八级）

2.美国军标质量等级体系：

MIL-PRF—19500半导体器件试验总规范(依次低→高等级）

非JAN 民用级

JAN 普军级 完成19500最低限度的质量鉴定试验

JANTX 特军级 除JAN试验外，100％进行专门处理和功率老化试验

JANTXV 超特军级 JANTX试验外加内部目视封帽前检测

JANS 宇航级 JANTXV试验外加PIND、失效分析及对晶片批质量和可追溯性分析，其制造厂得到认证

单片微电路规范（依次低→高等级）

MIL—M- 38510（已并入MIL-PRF—38535） MIL-PRF-38535

B-2级(1） M级

B—1级（2）

S—1级（3）

B级 Q级

S级 V级

《电子元器件》

一、课程的地位和作用

1、课程的地位

元器件是组成电子电路的最小单元，任何行业应用的电器、高科技电子产品、复杂的电子电路，都是多种元器件组合成的。学习元器件的相关知识是掌握电子技术的基础，所以电子元器件这门课程是学习其他专业知识的基础，属于职业基础课程。

2、课程的作用

通过对本课程的学习，使学生可以对常用电子元器件有全面的了解和掌握，并为学习后续课程和今后在专业中提高实践动手能力打好基础。学完本课程，学生应了解电阻器、电容器、电感元件、电接触器件、半导体器件、光电器件和霍尔元件、集成电路、显示器件、电声器件、压电器件等电子元器件的选用、代换、检测的方法与技巧。

二、主要教学内容描述

1、电阻器、电容器、电感元件、电接触器件、半导体器件、光电器件和霍尔元件、集成电路、显示器件、电声器件、压电器件等电子元器件的内部结构、外形、电路符号、命名方法、识别方法等。

2、电阻器、电容器、电感元件、电接触器件、半导体器件、光电器件和霍尔元件、集成电路、显示器件、电声器件、压电器件等电子元器件的主要参数、工作特性、常用电路等。

3、电阻器、电容器、电感元件、电接触器件、半导体器件、光电器件和霍尔元件、集成电路、显示器件、电声器件、压电器件等电子元器件的使用注意事项、好坏判断等。

三、重点和难点

1、重点

各种常用电子元器件的识别方法、电路符号、使用注意事项、检测、代换。

2、难点

各种常用电子元器件的工作特性、选用、检测、维修。

四、内容及要求

模块一：基本元器件

1、教学内容

（1）固定电阻器、电位器、敏感电阻器

（2）固定电容器、电解电容器、可调电容器

（3）电感线圈、变压器

（4）开关、接插件、继电器

（5）二极管、三极管、场效应管、晶闸管

2、教学要求

（1）掌握电阻器、电容器、电感元件、电接触器件、半导体器件的识别方法、电路符号、使用注意事项、检测、代换。

（2）了解电阻器、电容器、电感元件、电接触器件、半导体器件的内部结构、外形、命名方法等。

电子元器件的质量标准及检验方法

电子元器件作为电子产品的重要组成部分，其质量标准和检验方法的准确性和严格性直接影响到整个电子产品的质量和可靠性。本文将介绍电子元器件的质量标准及常用的检验方法。

一、电子元器件的质量标准

电子元器件的质量标准主要包括以下几个方面：

1. 外观标准：电子元器件的外观应无明显的划痕、氧化、损坏等不良现象，并且应符合制造商提供的样品、图纸和规范要求。

2. 尺寸标准：电子元器件的尺寸应符合制造商提供的图纸和规范要求，如焊盘大小、引脚间距、外壳大小等。

3. 材料标准：电子元器件的材料应符合相关标准和要求，如导电材料的电导率、介质材料的绝缘强度等。

4. 结构标准：电子元器件的结构应符合相关标准和要求，如通孔的位置和数量、引脚与焊盘的连接方式等。

5. 功能标准：电子元器件的功能应符合相关标准和要求，如电容器的电容值、电阻器的阻值、二极管的正向电压等。

二、电子元器件的检验方法

电子元器件的质量检验是确保产品质量的重要环节，以下是常用的几种电子元器件的检验方法：

1. 外观检验：用肉眼检查电子元器件的外观，包括是否有划痕、氧化、变形等不良现象。

2. 尺寸检验：使用量规、卡尺等工具测量电子元器件的尺寸，与制造商提供的图纸和规范要求进行比对。

3. 材料检验：通过仪器测量材料的物理、化学性质，如电导率、绝缘强度等。

4. 结构检验：对电子元器件的结构进行检验，如通孔的位置和数量、引脚与焊盘的连接方式等。

5. 功能检验：使用相应的测试仪器对电子元器件的功能进行测试，如电容器的电容值、电阻器的阻值、二极管的正向电压等。

6. 可靠性测试：对电子元器件进行各种可靠性测试，如高温、低温、湿热、振动等环境试验，以评估元器件在各种工作条件下的可靠性。

以上只是电子元器件质量检验的一部分方法，不同的元器件类型和制造商可能有不同的检验要求和方法。在实际工作中，还需要参考相关的标准和规范，以确保检验过程的准确性和可靠性。

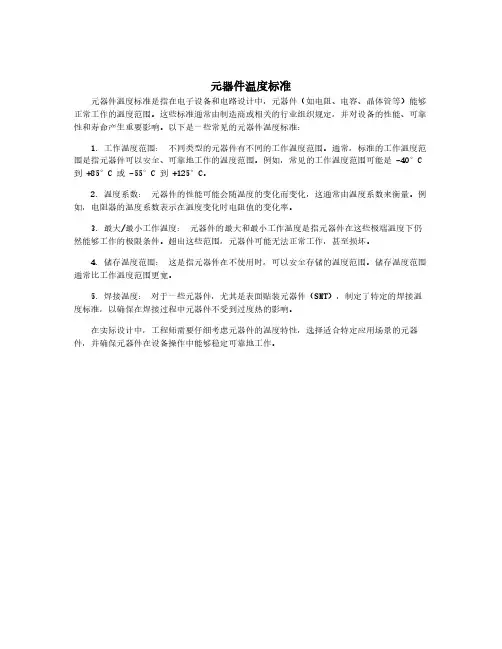

元器件温度标准

元器件温度标准是指在电子设备和电路设计中，元器件（如电阻、电容、晶体管等）能够

正常工作的温度范围。这些标准通常由制造商或相关的行业组织规定，并对设备的性能、可靠性和寿命产生重要影响。以下是一些常见的元器件温度标准：

1.工作温度范围：不同类型的元器件有不同的工作温度范围。通常，标准的工作温度范

围是指元器件可以安全、可靠地工作的温度范围。例如，常见的工作温度范围可能是-40°C到+85°C或-55°C到+125°C。

2.温度系数：元器件的性能可能会随温度的变化而变化，这通常由温度系数来衡量。例如，电阻器的温度系数表示在温度变化时电阻值的变化率。

3.最大/最小工作温度：元器件的最大和最小工作温度是指元器件在这些极端温度下仍

然能够工作的极限条件。超出这些范围，元器件可能无法正常工作，甚至损坏。

4.储存温度范围：这是指元器件在不使用时，可以安全存储的温度范围。储存温度范围通常比工作温度范围更宽。

5.焊接温度：对于一些元器件，尤其是表面贴装元器件（SMT），制定了特定的焊接温

度标准，以确保在焊接过程中元器件不受到过度热的影响。

在实际设计中，工程师需要仔细考虑元器件的温度特性，选择适合特定应用场景的元器

件，并确保元器件在设备操作中能够稳定可靠地工作。
