电子元器件标准

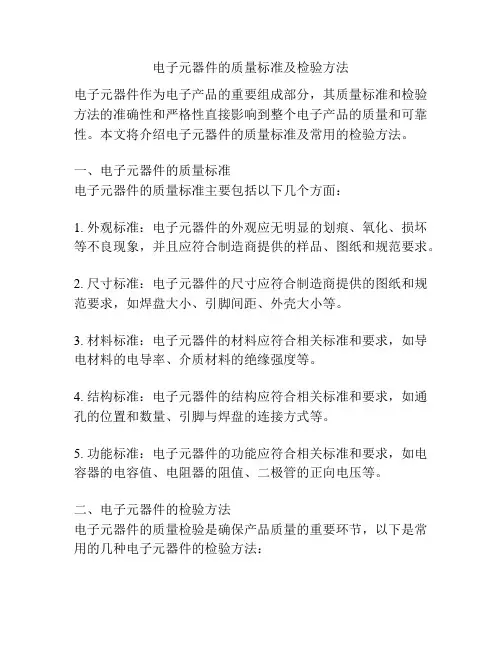

电子元器件的质量标准及检验方法

电子元器件作为电子产品的重要组成部分，其质量标准和检验方法的准确性和严格性直接影响到整个电子产品的质量和可靠性。本文将介绍电子元器件的质量标准及常用的检验方法。

一、电子元器件的质量标准

电子元器件的质量标准主要包括以下几个方面：

1. 外观标准：电子元器件的外观应无明显的划痕、氧化、损坏等不良现象，并且应符合制造商提供的样品、图纸和规范要求。

2. 尺寸标准：电子元器件的尺寸应符合制造商提供的图纸和规范要求，如焊盘大小、引脚间距、外壳大小等。

3. 材料标准：电子元器件的材料应符合相关标准和要求，如导电材料的电导率、介质材料的绝缘强度等。

4. 结构标准：电子元器件的结构应符合相关标准和要求，如通孔的位置和数量、引脚与焊盘的连接方式等。

5. 功能标准：电子元器件的功能应符合相关标准和要求，如电容器的电容值、电阻器的阻值、二极管的正向电压等。

二、电子元器件的检验方法

电子元器件的质量检验是确保产品质量的重要环节，以下是常用的几种电子元器件的检验方法：

1. 外观检验：用肉眼检查电子元器件的外观，包括是否有划痕、氧化、变形等不良现象。

2. 尺寸检验：使用量规、卡尺等工具测量电子元器件的尺寸，与制造商提供的图纸和规范要求进行比对。

3. 材料检验：通过仪器测量材料的物理、化学性质，如电导率、绝缘强度等。

4. 结构检验：对电子元器件的结构进行检验，如通孔的位置和数量、引脚与焊盘的连接方式等。

5. 功能检验：使用相应的测试仪器对电子元器件的功能进行测试，如电容器的电容值、电阻器的阻值、二极管的正向电压等。

6. 可靠性测试：对电子元器件进行各种可靠性测试，如高温、低温、湿热、振动等环境试验，以评估元器件在各种工作条件下的可靠性。

以上只是电子元器件质量检验的一部分方法，不同的元器件类型和制造商可能有不同的检验要求和方法。在实际工作中，还需要参考相关的标准和规范，以确保检验过程的准确性和可靠性。

可编辑修改精选全文完整版

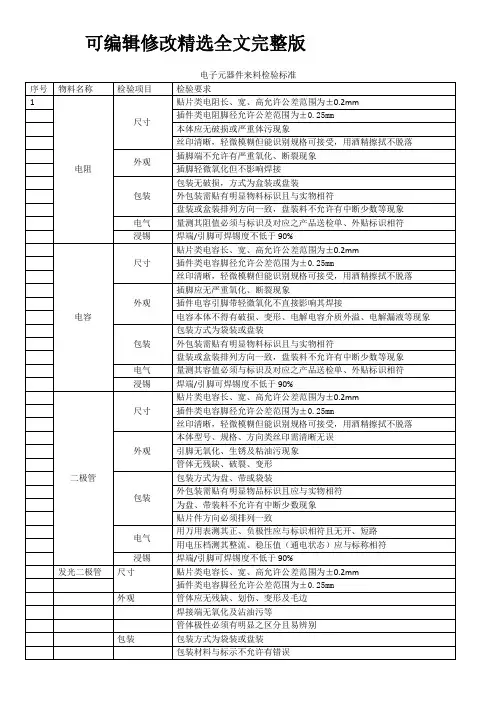

电子元器件来料检验标准

序号 物料名称 检验项目 检验要求

1

电阻 尺寸 贴片类电阻长、宽、高允许公差范围为±0.2mm

插件类电阻脚径允许公差范围为±0.25mm

本体应无破损或严重体污现象

丝印清晰，轻微模糊但能识别规格可接受，用酒精擦拭不脱落

外观 插脚端不允许有严重氧化、断裂现象

插脚轻微氧化但不影响焊接

包装 包装无破损，方式为盒装或盘装

外包装需贴有明显物料标识且与实物相符

盘装或盒装排列方向一致，盘装料不允许有中断少数等现象

电气 量测其阻值必须与标识及对应之产品送检单、外贴标识相符

浸锡 焊端/引脚可焊锡度不低于90%

电容 尺寸 贴片类电容长、宽、高允许公差范围为±0.2mm

插件类电容脚径允许公差范围为±0.25mm

丝印清晰，轻微模糊但能识别规格可接受，用酒精擦拭不脱落

外观 插脚应无严重氧化、断裂现象

插件电容引脚带轻微氧化不直接影响其焊接

电容本体不得有破损、变形、电解电容介质外溢、电解漏液等现象

包装 包装方式为袋装或盘装

外包装需贴有明显物料标识且与实物相符

盘装或盒装排列方向一致，盘装料不允许有中断少数等现象

电气 量测其容值必须与标识及对应之产品送检单、外贴标识相符

浸锡 焊端/引脚可焊锡度不低于90%

二极管 尺寸 贴片类电容长、宽、高允许公差范围为±0.2mm

插件类电容脚径允许公差范围为±0.25mm

丝印清晰，轻微模糊但能识别规格可接受，用酒精擦拭不脱落

外观 本体型号、规格、方向类丝印需清晰无误

引脚无氧化、生锈及粘油污现象

管体无残缺、破裂、变形

包装 包装方式为盘、带或袋装

外包装需贴有明显物品标识且应与实物相符

为盘、带装料不允许有中断少数现象

贴片件方向必须排列一致

电气 用万用表测其正、负极性应与标识相符且无开、短路

用电压档测其整流、稳压值（通电状态）应与标称相符

电子元器件寿命标准

电子元器件寿命标准是指在一定工作条件下，电子元器件能够正常工作的时间期限。电子元器件寿命标准的制定，对于保障电子设备的可靠性和稳定性具有重要意义。在实际生产和应用中，电子元器件的寿命标准直接关系到产品的质量和可靠性，因此，制定合理的寿命标准对于提高产品质量、降低成本、增强市场竞争力具有重要的意义。

首先，电子元器件寿命标准的制定需要考虑元器件的工作环境。不同的工作环境会对电子元器件的寿命产生不同的影响，例如温度、湿度、振动等因素都会对元器件的寿命造成影响。因此，制定电子元器件寿命标准时需要充分考虑元器件所处的工作环境，确保元器件在各种工作环境下都能够正常工作。

其次，电子元器件寿命标准的制定需要考虑元器件的设计和制造工艺。优秀的设计和制造工艺可以提高元器件的可靠性和稳定性，延长元器件的寿命。因此，在制定寿命标准时，需要充分考虑元器件的设计和制造工艺，确保元器件在设计和制造过程中就具有较长的寿命。

另外，电子元器件寿命标准的制定还需要考虑元器件的使用条件和方式。不同的使用条件和方式会对元器件的寿命产生不同的影响，例如工作电压、工作频率、工作负载等因素都会对元器件的寿命造成影响。因此，在制定寿命标准时，需要充分考虑元器件的使用条件和方式，确保元器件在各种使用条件和方式下都能够正常工作。

最后，电子元器件寿命标准的制定需要考虑元器件的老化和损耗情况。随着使用时间的增加，元器件会出现老化和损耗，导致其性能下降甚至失效。因此，在制定寿命标准时，需要充分考虑元器件的老化和损耗情况，确保元器件在整个使用寿命内都能够保持良好的性能和稳定性。 综上所述，电子元器件寿命标准的制定需要综合考虑元器件的工作环境、设计和制造工艺、使用条件和方式以及老化和损耗情况，确保元器件在各种条件下都能够具有较长的寿命。通过合理制定电子元器件寿命标准，可以提高产品质量、降低成本、增强市场竞争力，推动电子行业的发展和进步。

文件类别： 文件编号

物料检验规范 文件版本 制定部门

制定日期 制定人员

修改日期 / 页

次

元器件检验规范

批准记录

拟制 审核 批准

修改记录

次数 版本升级记录 修改时间 修改类别 修改页次 修改内容简述 修改人员 审核 批准

1

生效时间

2

生效时间

3

生效时间

4

生效时间

5

生效时间

(一) PCB检验规范

1. 目的 作为IQC检验PCB物料之依据 。

2. 适用范围 适用于本公司所有之PCB检验。

3. 抽样计划 依MIL-STD-105E，LEVEL II正常单次抽样计划；具体抽样方式请参考《抽样计划》。

4. 职责 供应商负责PCB品质之管制执行及管理，IQC负责供应商之管理及进料检验。

5. 允收水准（AQL） 严重缺点(CR): 0;

主要缺点(MA): 0.4;

次要缺点(MI): 1.5.

6. 参考文件 1. IPC – A - 600E, Acceptability of Printed Circuits Boards.

2. IPC – R -700C, Rework Methods & Quality Conformance.

7. 检验标准定义：

检验项目 缺点名称 缺点定义 检验标准 检验方式 备注

线

路 线路凸出 MA a. 线路凸出部分不得 大于成品最小间距30%。 带刻度放大镜

残铜 MA a. 两线路间不允许有残铜。

b. 残铜距线路或锡垫不得小于0.1mm。

c. 非线路区残铜不可大于2.5mm×2.5mm，且不可露铜。 带刻度放大镜

线路缺口、凹洞 MA a. 线路缺口、凹洞部分不可大于最小线宽的30%。 带刻度放大镜

断路与短路 CR a. 线路或锡垫之间绝不容许有断路或短路之现象。 放大镜、万用表
