传感器及其成像原理

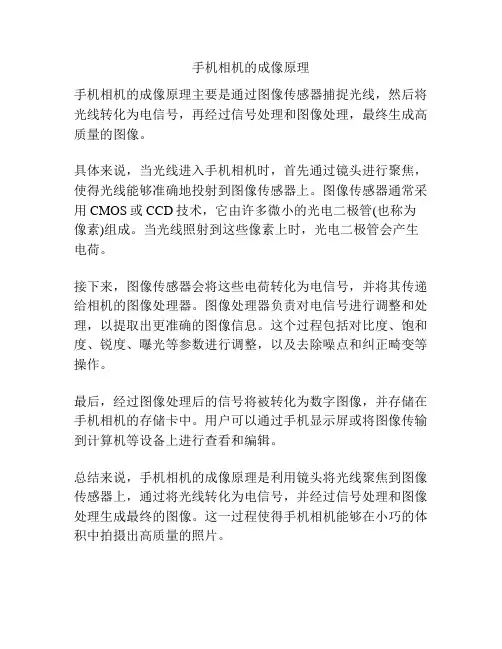

手机相机的成像原理
手机相机的成像原理主要是通过图像传感器捕捉光线，然后将光线转化为电信号，再经过信号处理和图像处理，最终生成高质量的图像。

具体来说，当光线进入手机相机时，首先通过镜头进行聚焦，使得光线能够准确地投射到图像传感器上。

图像传感器通常采用CMOS或CCD技术，它由许多微小的光电二极管(也称为像素)组成。

当光线照射到这些像素上时，光电二极管会产生电荷。

接下来，图像传感器会将这些电荷转化为电信号，并将其传递给相机的图像处理器。

图像处理器负责对电信号进行调整和处理，以提取出更准确的图像信息。

这个过程包括对比度、饱和度、锐度、曝光等参数进行调整，以及去除噪点和纠正畸变等操作。

最后，经过图像处理后的信号将被转化为数字图像，并存储在手机相机的存储卡中。

用户可以通过手机显示屏或将图像传输到计算机等设备上进行查看和编辑。

总结来说，手机相机的成像原理是利用镜头将光线聚焦到图像传感器上，通过将光线转化为电信号，并经过信号处理和图像处理生成最终的图像。

这一过程使得手机相机能够在小巧的体积中拍摄出高质量的照片。

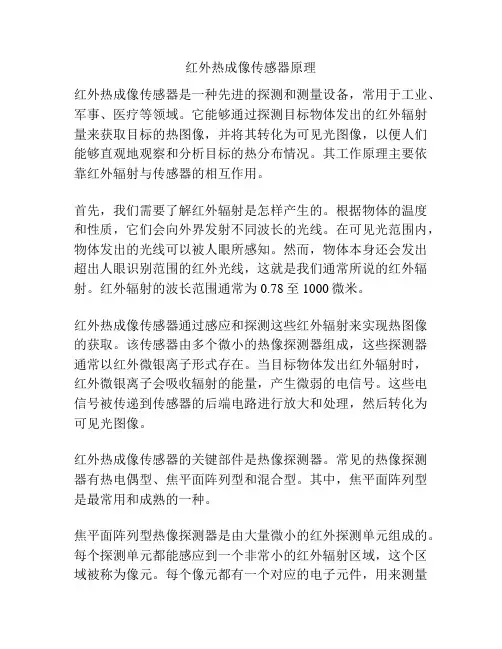

红外热成像传感器原理红外热成像传感器是一种先进的探测和测量设备，常用于工业、军事、医疗等领域。

它能够通过探测目标物体发出的红外辐射量来获取目标的热图像，并将其转化为可见光图像，以便人们能够直观地观察和分析目标的热分布情况。

其工作原理主要依靠红外辐射与传感器的相互作用。

首先，我们需要了解红外辐射是怎样产生的。

根据物体的温度和性质，它们会向外界发射不同波长的光线。

在可见光范围内，物体发出的光线可以被人眼所感知。

然而，物体本身还会发出超出人眼识别范围的红外光线，这就是我们通常所说的红外辐射。

红外辐射的波长范围通常为0.78至1000微米。

红外热成像传感器通过感应和探测这些红外辐射来实现热图像的获取。

该传感器由多个微小的热像探测器组成，这些探测器通常以红外微银离子形式存在。

当目标物体发出红外辐射时，红外微银离子会吸收辐射的能量，产生微弱的电信号。

这些电信号被传递到传感器的后端电路进行放大和处理，然后转化为可见光图像。

红外热成像传感器的关键部件是热像探测器。

常见的热像探测器有热电偶型、焦平面阵列型和混合型。

其中，焦平面阵列型是最常用和成熟的一种。

焦平面阵列型热像探测器是由大量微小的红外探测单元组成的。

每个探测单元都能感应到一个非常小的红外辐射区域，这个区域被称为像元。

每个像元都有一个对应的电子元件，用来测量和记录该区域的红外辐射强度。

通过测量每个像元的辐射强度，我们可以获取一个完整的热图像。

为了保证红外热成像传感器的高精度和高分辨率，每个焦平面阵列型热像探测器都需要非常高的灵敏度和稳定性。

为了实现这一点，它们通常会采用先进的材料和制造工艺。

例如，多晶硅和铟锡氧化物等材料能够提供较高的灵敏度和稳定性。

另外，红外热成像传感器还具有多种特殊功能和功能。

例如，它们通常具有自动校准功能，可根据环境温度的变化自动调整红外探测单元的灵敏度。

此外，它们还可以进行温度测量和分析，并提供多种测温模式和测温范围选择。

红外热成像传感器的应用非常广泛。

图像传感器工作原理
图像传感器是一种用于捕捉图像的电子设备，它可以将光的信息转化为电信号。

图像传感器的工作原理主要包括光敏元件的感光和电荷积分两个过程。

感光过程：
当光照射到图像传感器的光敏阵列上时，光子会被感光元件（如光敏二极管或金属氧化物半导体场效应晶体管）吸收。

这些元件在光的作用下，会产生电子 - 跳跃运动 -形成电信号的过程。

光敏元件的感光效率取决于其材料和结构。

电荷积分过程：
当光子被感光元件吸收后，感光元件会将光子转化为电子。

这些电子会被积分操作电路收集和储存。

积分操作电路通过控制电位，将电子从感光元件中导出，并将电荷逐步积分到存储单元，直到达到设定的积分时间。

积分时间长短决定了图像传感器的曝光时间。

在图像传感器的成像完成后，电荷积分器将电荷量转换为电压信号，并通过放大电路进行放大。

这些电压信号被数模转换器（ADC）转换成数字信号，然后通过数字信号处理器进行进一步的图像处理和编码。

最后，这些数字图像可以被存储、展示或传输。

水下成像传感器原理及应用水下成像传感器是一种能够在水下环境中获取图像信息的设备。

由于水下环境的特殊性，水下成像传感器的原理和应用与陆地上的传感器有所不同。

下面将就水下成像传感器的原理及应用进行详细介绍。

一、水下成像传感器原理水下成像传感器的工作原理主要包括光学成像、图像传输和信号处理三个部分。

1. 光学成像光学成像是指将水下物体的光信号转换成电信号的过程。

水下成像传感器通常采用激光、超声波或声纳技术来获取水下物体的信息。

其中，激光成像是最常见的水下成像技术之一。

激光束在水中传播时会受到散射和吸收的影响，因此激光成像系统需要通过波束形成、多普勒调制等技术来提高成像质量。

2. 图像传输图像传输是将光学成像获得的数据传输到地面或其他设备进行处理和显示的过程。

由于水下传输介质的特殊性，水下成像传感器通常采用无线传输或光纤传输技术。

其中，无线传输技术包括声纳、蓝牙和Wi-Fi等，而光纤传输技术则采用光纤传输信号。

3. 信号处理信号处理是对图像进行增强和重建的过程。

由于水下成像受到水下环境的影响，图像质量通常较差，因此需要进行信号处理以提高图像的清晰度和对比度。

信号处理的方法包括滤波、降噪、增强和重建等。

另外，还可以借助计算机视觉算法来提取和分析图像上的信息。

二、水下成像传感器应用水下成像传感器在海洋勘探、水下探测和水下机器人等领域具有广泛的应用。

1. 海洋勘探海洋勘探是水下成像传感器最常见的应用领域之一。

水下成像传感器可通过激光或声纳等技术获取海底地形图像，帮助海洋勘探人员进行海底勘测、沉船探测以及地理地质研究等工作。

水下成像传感器还可以用于监测海洋底层水体的温度、盐度和酸碱度等参数，为科学家研究海洋环境提供数据支持。

2. 水下探测水下探测主要应用于水下管道、水下遗址和水下设备等区域。

通过激光和声纳等技术，水下成像传感器可以实时监测水下管道的泄露情况、水下遗址的位置和形态，以及水下设备的状态和损坏情况。

这为水下维修和救援提供了重要的参考依据，并减少了人工操作的风险。

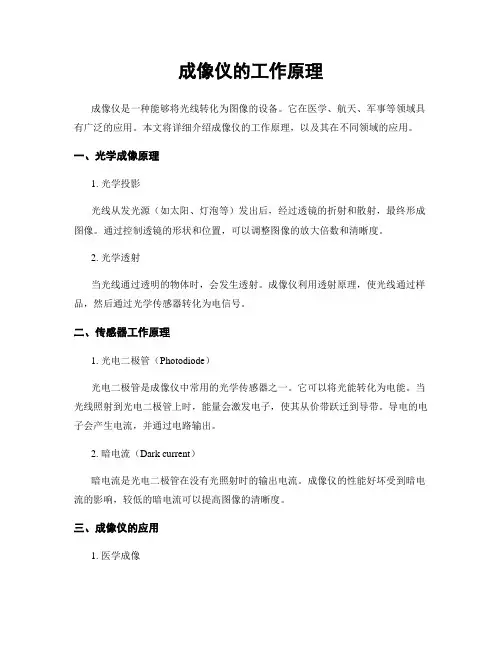

成像仪的工作原理成像仪是一种能够将光线转化为图像的设备。

它在医学、航天、军事等领域具有广泛的应用。

本文将详细介绍成像仪的工作原理，以及其在不同领域的应用。

一、光学成像原理1. 光学投影光线从发光源（如太阳、灯泡等）发出后，经过透镜的折射和散射，最终形成图像。

通过控制透镜的形状和位置，可以调整图像的放大倍数和清晰度。

2. 光学透射当光线通过透明的物体时，会发生透射。

成像仪利用透射原理，使光线通过样品，然后通过光学传感器转化为电信号。

二、传感器工作原理1. 光电二极管（Photodiode）光电二极管是成像仪中常用的光学传感器之一。

它可以将光能转化为电能。

当光线照射到光电二极管上时，能量会激发电子，使其从价带跃迁到导带。

导电的电子会产生电流，并通过电路输出。

2. 暗电流（Dark current）暗电流是光电二极管在没有光照射时的输出电流。

成像仪的性能好坏受到暗电流的影响，较低的暗电流可以提高图像的清晰度。

三、成像仪的应用1. 医学成像成像仪在医学领域中有着重要的应用。

例如，X射线机利用成像仪来捕捉人体内部的X射线图像，帮助医生进行诊断和治疗。

超声成像利用声波成像原理，通过成像仪将人体内部的组织和器官显示在屏幕上。

2. 航天与地球观测航天器使用成像仪来拍摄行星和宇宙的图像，并将其传回地球。

通过观测这些图像，科学家可以了解宇宙的演化和行星的特征。

在地球观测方面，成像仪可以通过卫星拍摄地表图像，用于地形测量、环境监测等。

3. 工业应用成像仪在工业领域中也有着重要的应用。

例如，红外成像仪可以检测工业设备中的热点，帮助预防故障和事故。

激光雷达则可以通过激光束的扫描来生成三维图像，用于测量和设计工业设备。

4. 安全监控与图像处理成像仪在安全监控领域中被广泛应用。

监控摄像头利用成像仪将拍摄到的图像传输到监控中心，用于实时监控和犯罪侦查。

图像处理算法可以对成像仪拍摄到的图像进行分析和识别，提高安全监控系统的效率和准确性。

传感器及其成像原理传感器是指能够感知和采集外界信息，并将其转化为电信号或其他形式的信号的设备。

传感器的成像原理是通过使用不同的物理原理来解释和描述传感器如何工作。

光学传感器是最常见的一类传感器。

其成像原理是利用光的散射、反射、折射等特性来获取目标物体的信息。

光学传感器包括摄像头、光电二极管、光电感光器等。

当光线照射到目标物体上时，会发生不同的光学作用，光学传感器会接收到这些光学作用产生的信号，并通过转换和处理这些信号来获得目标物体的图像信息。

声波传感器是另一类常见的传感器。

声波传感器的成像原理是利用声波在物体上的传播和反射来获取目标物体的信息。

声波传感器通常包括麦克风、声纳等设备。

当发射声波时，声波会在物体上产生反射，并返回传感器。

传感器会接收到这些反射声波，并通过转换和处理这些声波信号来获得目标物体的信息。

热传感器是一类能够感知和测量物体温度的传感器。

热传感器的成像原理是利用物体辐射的热能来获取目标物体的温度信息。

热传感器包括红外线传感器、热电偶等。

当物体的温度不同于周围环境时，物体会辐射出热能，热传感器会接收到这些热能，并通过转换和处理热能的信号来获得目标物体的温度信息。

其他常见的传感器包括压力传感器、湿度传感器、加速度传感器等。

这些不同的传感器都有各自特定的成像原理。

传感器的成像原理关键在于收集外界的物理信号并将其转换为可用的电信号或其他形式的信号。

这需要传感器具备合适的感知原理和适当的信号转换和处理装置。

传感器的设计和制造一般需要考虑信号采集的灵敏度、可靠性、精确度等指标，并利用合适的技术和方法来实现。

总结起来，传感器的成像原理是通过利用不同的物理原理来感知和采集外界信息，并将其转换为可用的电信号或其他形式的信号。

不同的传感器有不同的感知原理和特定的成像方式，但其共同之处在于将外界的物理信号转换为可用的数据信号，以实现对目标物体的感知和测量。

生物传感器与生物成像生物传感器是一种检测和监测生物体内或周围环境中特定分子或细胞的装置或系统。

通过利用生物分子的相互作用，生物传感器能够实现对生物样品中特定分子的定量或定性检测。

而生物成像则是利用各种成像技术对生物体内的结构、功能和代谢进行可视化观察，以提供有关生物体内生物过程的信息。

本文将探讨生物传感器和生物成像的原理、应用及未来发展前景。

一、生物传感器1. 原理简介生物传感器基于特定生物分子的识别与相应信号的传导。

常见的生物传感器包括抗体传感器、DNA传感器和酶传感器等。

抗体传感器通过蛋白质与抗原之间的特异性结合实现分子的检测；DNA传感器利用DNA片段与靶分子的互补碱基对结合，实现DNA序列或基因的检测；酶传感器则通过酶与底物之间的反应来检测特定分子。

生物传感器的原理在于特异性识别与灵敏信号转导的组合。

2. 应用领域生物传感器在医学、环境监测、食品安全等领域具有广泛应用前景。

在医学方面，生物传感器可以用于早期疾病诊断和治疗监测，如血糖、血压和血脂的检测。

在环境监测方面，生物传感器可以检测水污染、空气质量和土壤污染等。

在食品安全方面，生物传感器可以检测食品中的有害物质和微生物。

3. 发展趋势随着纳米技术和生物技术的进步，生物传感器的灵敏度和特异性将进一步提高。

另外，生物传感器在移动设备和便携式仪器上的应用也将得到推广，方便人们随时随地进行检测。

二、生物成像1. 原理概述生物成像是将生物体内的结构、功能和代谢信息转化为可视化图像的技术。

常见的生物成像技术包括X射线成像、MRI（磁共振成像）、PET（正电子发射断层扫描）和光学成像等。

这些技术通过不同的物理信号与生物体的相互作用来获取生物信息。

2. 应用领域生物成像在医学诊断、生物研究和药物研发等方面起着重要作用。

在医学诊断方面，生物成像可以用于肿瘤检测、心血管病变观察、脑功能成像等。

在生物研究方面，生物成像可以帮助科学家观察生物体内的分子过程和器官功能。

摄影型传感器和扫描型传感器的工作原理
摄影型传感器和扫描型传感器在数字成像中起着关键作用，它们的工作原理有所不同。

摄影型传感器，也被称为全片式传感器，是一种一次性曝光并同时读取相机内所有像素点的传感器。

当曝光时间到达后，相机的快门打开，光线进入镜头到达传感器。

传感器上的每个像素都会测量光线的强度，并将其转换为数字信号。

这些数字信号经过图像处理器的处理后就成为了最终的图片。

由于摄影型传感器的读取速度非常快，可以在快门关闭后瞬间读取所有的像素，因此对于快速运动的物体或稳定的静态场景都是非常适用的。

扫描型传感器则是一次只读取一个像素点的传感器。

这种传感器通常在曝光时间内逐行或逐列扫描图像，从而逐点生成图像。

扫描型传感器通常用于需要高分辨率和细节的图像，例如卫星图像或医学影像。

以上信息仅供参考，如需获取更多详细信息，建议查阅相关文献或咨询专业人士。

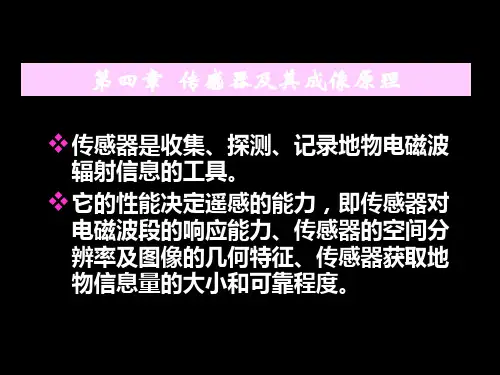

第3章遥感传感器及其成像原理§3.1 扫描成像类传感器遥感传感器是获取遥感数据的关键设备，由于设计和获取数据的特点不同，传感器的种类也就繁多，就其基本结构原理来看，目前遥感中使用的传感器大体上可分为如下一些类型：（1）摄影类型的传感器；（2）扫描成像类型的传感器；（3）雷达成像类型的传感器；（4）非图像类型的传感器。

无论哪种类型遥感传感器，它们都由如图3-1所示的基本部分组成：图3-1遥感传感器的一般结构1、收集器：收集地物辐射来的能量。

具体的元件如透镜组、反射镜组、天线等。

2、探测器：将收集的辐射能转变成化学能或电能。

具体的无器件如感光胶片、光电管、光敏和热敏探测元件、共振腔谐振器等。

3、处理器：对收集的信号进行处理。

如显影、定影、信号放大、变换、校正和编码等。

具体的处理器类型有摄影处理装置和电子处理装置。

4、输出器：输出获取的数据。

输出器类型有扫描晒像仪、阴极射线管、电视显像管、磁带记录仪、XY彩色喷笔记录仪等等。

§3.1扫描成像类传感器扫描成像类型的传感器是逐点逐行地以时序方式获取二维图像，有两种主要的形式，一是对物面扫描的成像仪，它的特点是对地面直接扫描成像，这类仪器如红外扫描仪、多光谱扫描仪、成像光谱仪、自旋和步进式成像仪及多频段频谱仪等；二是瞬间在像面上先形成一条线图像，甚至是一幅二维影像，然后对影像进行扫描成像，这类仪器有线阵列CCD推扫式成像仪，电视摄像机等。

3.1.1 对物面扫描的成像仪一、红外扫描仪（一）红外扫描仪一种典型的机载红外扫描仪的结构如图3-2所示。

它由本节前言中所叙述的几个部件组成。

具体结构元件有一个旋转扫描镜，一个反射镜系统，一个探测器，一个制冷设备，一个电子处理装置和一个输出装置。

旋转扫描镜的作用是实现对地面横越航线方向的扫描，并将地面辐射来的电磁波反射到反射镜组。

反射镜组的作用是将地面辐射来的电磁波聚焦在探测器上。

探测器则是将辐射能转变成电能。

多光谱成像传感器工作原理
多光谱成像传感器的工作原理是利用成像分光技术，将入射的全波段或宽波段的光信号分成若干个窄波段的光束，然后把它们分别成像在相应的探测器上，从而获得不同光谱波段的图像。

实际使用时，为了更有效地提取目标特征并进行识别，探测系统需要有精细的光谱分辨能力，因此需要把光谱分得更窄并采用多个波段。

多光谱成像传感器的工作原理可以分为几个主要步骤：
光谱分光：多光谱传感器首先利用特定的光学系统将入射的光信号分成多个窄波段的光束。

这个过程是通过物理方法实现的，例如使用光学晶体、光栅或棱镜等。

探测器阵列：在分光之后，每个窄波段的光束都会被引导到相应的探测器上。

这些探测器通常是一系列的像素阵列，每个像素对应一个特定的光谱波段。

图像生成：每个探测器会根据接收到的光信号强度产生相应的电信号，这个电信号与入射光的强度成正比。

通过适当的电子电路将这些电信号处理并转换为数字信号，就可以生成每个光谱波段的图像。

数据处理和图像解析：最后，通过对这些图像数据进行进一步的处理和分析，可以提取出目标物质在不同光谱波段上的特征信息。

例如，通过比较不同波段之间的反射率差异，可以识别出目标物质的类型和属性。

需要注意的是，多光谱成像传感器的工作原理与具体应用场景密切相关。

例如，在遥感领域中，多光谱传感器通常会搭载在卫星或飞
机等平台上，通过收集地面目标的反射光来获取其光谱信息。

而在医疗诊断领域，多光谱成像传感器则可能被用于识别皮肤病变或疾病标记物等。

因此，实际应用中的多光谱成像传感器可能需要进行更多的数据处理和图像解析步骤，以提取出更准确的目标信息。

视觉传感器的基本工作原理视觉传感器是一种常见的传感器类型，它能够采集物体表面的图像，然后将图像转化为数字信号，从而实现对目标物体的感知与识别。

本文将从原理方面探讨视觉传感器的工作原理。

一、成像原理视觉传感器的第一步就是采集物体的图像，这个过程称为成像原理。

视觉传感器内部包含一个透镜组（Lens），透镜组能够将入射的光线聚焦在成像面上形成一个清晰的图像。

这取决于透镜的等径设计，并在一定范围内对从物体表面反射回来的光线进行聚焦。

进一步地，图像传感器会从成像面上采集光线，将其转化为数字信号。

二、图像传感器图像传感器是视觉传感器中最核心的部件，它是由薄膜晶体管（Thin Film Transistor）和光电二极管（Photodiode）两部分构成，分别用于感知光的亮度和颜色，以及控制光电二极管工作。

当感光元件接收到入射光的时候，会激发光电效应，导致光电二极管的正负极之间产生电荷，电荷的大小取决于光线的强度。

在现代数码相机中，一般采用CMOS图像传感器。

相比于CCD图像传感器，CMOS传感器在功耗、大小以及图像质量方面有明显的优势。

CMOS图像传感器由许多个单位像素组成，不同的像素大小和排列方式会影响图像的分辨率和视角。

通常的图像传感器大小为1/2英寸~1英寸之间。

三、数字信号转化图像传感器生成的光电信号是模拟信号，需要经过模拟数字转换 (A/D) 转化器进行转换，转化成计算机能够读取的数字信号。

数字信号会随着图像的周期性采集，然后通过处理器传输到计算机或者其他嵌入式设备中进行图像处理、处理、分析和管理。

四、应用领域视觉传感器广泛应用于智能交通、智能安防、军事航空、医学检测等众多领域。

它能够通过采集图像，将图像转化为数字信号并储存，然后进行深度学习训练，从而实现对目标物体的感知、跟踪和识别，大大提高了智能化系统的效率和准确率。

总之，视觉传感器正逐步成为人们生活中越来越重要的组成部分。

在理解其工作原理的基础上，我们可以更好地应用它们在多个领域中，让它们为我们的日常生活和工作带来更多的便利和效率。
