物理选修3-2传感器及其工作原理

第六章传感器6．2 传感器的应用（一）★新课标要求（一）知识与技能1．了解力传感器在电子秤上的应用。

2．了解声传感器在话筒上的应用。

3．了解温度传感器在电熨斗上的应用。

（二）过程与方法通过实验或演示实验，了解传感器在生产、生活中的应用。

（三）情感、态度与价值观在了解传感器原理及应用时，知道已学知识在生活、生产、科技社会中的价值，增强学习兴趣，培养良好的科学态度。

★教学重点各种传感器的应用原理及结构。

★教学难点各种传感器的应用原理及结构。

★教学方法实验法、观察法、讨论法。

★教学工具驻极体话筒的工作电路示教板，示波器，学生电源，电熨斗，日光灯起动器（若干）★教学过程（一）引入新课师：上节课我们学习了传感器及其工作原理。

传感器是能够感知诸如力、温度、光、声、化学成分等非电学量，并把它们按照一定的规律转化成电压、电流等电学量，或转化为电路通断的一类元件。

请大家回忆一下光敏电阻、热敏电阻、霍尔元件各是把什么物理量转化为电学量的元件？生：光敏电阻将光学量转化为电阻这个电学量。

热敏电阻将温度这个热学量转化为电阻这个电学量。

霍尔元件把磁感应强度这个磁学量转化为电压这个电学量。

师：这节课我们来学习传感器的应用。

［板书课题］传感器的应用（一）（二）进行新课1、传感器应用的一般模式师：阅读教材开头几段，然后合上书，在练习本上画出传感器应用的一般模式示意图。

生：阅读教材并在练习本上画出传感器应用的一般模式示意图。

师：下面学习几个传感器应用的实例。

2．力传感器的应用——电子秤师：阅读教材61页最后一段，思考并回答问题。

（1）电子秤使用的测力装置是什么？它是由什么元件组成的？（2）简述力传感器的工作原理。

（3）应变片能够把什么力学量转化为什么电学量？生：阅读教材，思考并回答问题。

师：总结点评，结合板画强调讲解应变片测力原理（如图所示）。

应变片能够把物体形变这个力学量转化为电压这个电学量。

3．声传感器的应用——话筒师：阅读教材62页有关内容，思考并回答问题。

第二节 传感器的应用 (一)【知能准备】一、力传感器的应用－电子秤1．电子秤理有___________________片、电压放大器、模数转换器微处理器和数字显示器等器件。

电阻应变片受到力的作用时，它的_______________会发生变化，把应变片放在合适的电路中，他能够把物体______________这个力学量转换为______________这个电学量，因而电子秤是_________________的应用。

2．工作原理：如图－1所示，弹簧钢制成的梁形元件右端固定，在梁的上下表面各贴一个应变片，在梁的自由端施力F ，则梁发生弯曲,上表面拉伸，下表面压缩,上表面应变片的电阻__________，下表面应变片的电阻变小。

F 越大， 弯曲形变___________，应变片的阻值变化就越大。

如果让应变片中通过的电流保持恒定，那末上面应变片两端的电压变大，下面应变片两端的电压变小。

传感器把这两个电压的差值输出。

外力越大，输出的电压差值也就____________。

二、声传感器的应用－话筒1．话筒是一种常用的____________，其作用是把____________转换成___________。

话筒分为_______________，______________，_____________等几种.2．电容式话筒：原理：是绝缘支架，薄金属膜和固定电极形成一个电容器，被直流电源充电。

当声波使膜片振动时，电容发生变化，电路中形成变化的电流，于是电阻R 两端就输出了与声音变化规律相同的电压。

3．驻极体话筒：它的特点是____________，__________，____________，____________。

其工作原理同电容式话筒，只是其内部感受声波的是______________.三、温度传感器的应用－电熨斗1．在电熨斗中，装有双金属片温度传感器，其作用是____________，当温度发生变化时，双金属片的____________不同，从而能控制电路的通断。

物理选修3-2知识点归纳(鲁科版)第一章 电磁感应 第1节 磁生电的探索1.电磁感应：只要闭合电路的磁通量发生变化，闭合电路中就会产生电流。

国磁通量变化而产生电流的现象叫做电磁感应，所产生的电流叫做感应的电流。

第2节 感应电动势与电磁感应定律1.感应电动势：电磁感应现象中产生的电动势叫感应电动势。

电路中感应电动势的大小与电路中磁通量变化的快慢有关。

2.法拉第电磁感应定律：电路中感应电动势的大小与穿过这一电路的磁通量变化率成正比。

tkE ∆∆Φ=，k 为比例常数。

在国际单位制中，感应电动势E 的单位是V ，Φ的单位是Wb ，t 的单位是s ， 1=k ， 上式可以化简为t E ∆∆Φ=。

n 匝线圈的感应电动势大小为：tn E ∆∆Φ=。

磁通量的变化量仅由导线切割磁感线引起时，感应电动势的公式还可以写成：Blv E =。

第3节 电磁感应定律的应用1.涡流：将整块金属放在变化的磁场中，穿过金属块的磁通量发生变化，金属块内部就产生感应电流。

这种电流在金属块内部形成闭合回路，就像旋涡一样，我们把这种感应电流叫做涡电流(eddy current)，简称涡流。

如图所示，把绝缘导线绕在块状铁芯上，当交变电流通过导线时，铁芯中会产生图中虚线所示的涡流。

在以上实验中，小铁锅的电阻很小，穿过铁锅的磁通量变比时产生的涡流较大，足以使水温升高；而玻璃杯是绝缘体，电阻很大，不产生涡流。

2.电磁炉：电磁炉的工作原理与涡流有关。

如图所示，当50 Hz 的交流电流入电磁炉时，经过整流变为直流电，再使其变为高频电流(20～50 kHz)进入炉内的线圈。

由于电流的变化频率较高，通过铁质锅底的磁通量变化率较大，根据电磁感应定律t E ∆∆Φ=/可知，产生的感应电动势也较大；铁质锅底是整块导体，电阻很小，所以在锅底能产生很强的涡电流，使锅底迅速发热，进而加热锅内的食物。

（1）与煤气灶、电饭锅等炊具相比，电磁炉具有很多优点：电磁炉利用涡流使锅直接发热，减少了能量传递的中间环节，能大大提高热效率；电磁炉使用时无烟火，无毒气、废气；电磁炉只对铁质锅具加热，炉体本身不发热……由于以上种种优点，电磁炉深受消费者的喜爱，被称为“绿色炉具”。

传感器及其工作原理重/难点重点：理解并掌握传感器的三种常见敏感元件的工作原理。

难点：光敏电阻、热敏电阻、霍尔元件的工作原理。

重/难点分析重点分析：传感器是指将非电学物理量转换为电学物理量或实现电路通断的元件。

难点分析：1．干簧管：感知磁场的元件，实现电路的通断。

2．光敏电阻：将光学量转换为电学量的元件。

3．热敏电阻和金属热电阻：将热学量转换为电学量的元件。

突破策略1．什么是传感器演示实验1：如图1所示，小盒子的侧面露出一个小灯泡，盒外没有开关，当把磁铁放到盒子上面，灯泡就会发光，把磁铁移开，灯泡熄灭。

盒子里有怎样的装置，才能实现这样的控制？打开盒子，用实物投影仪展示盒内的电路图（图2），了解元件“干簧管”的结构。

探明原因：当磁体靠近干簧管时，两个由软磁性材料制成的簧片因磁化而相互吸引，电路导通，干簧管起到了开关的作用。

点拨：这个装置反过来还可以让我们通过灯泡的发光情况，感知干簧管周围是否存在着磁场。

演示实验2：教师出示一只音乐茶杯，茶杯平放桌上时，无声无息，提起茶杯，茶杯边播放悦耳的音乐，边闪烁着五彩的光芒。

音乐茶杯的工作开关又在哪里？开启的条件是什么？提起茶杯，用手压杯的底部，音乐并没有停止。

用书挡住底部（不与底部接触），音乐停止，可见音乐茶杯受光照强度的控制。

总结：现代技术中，我们可以利用一些元件设计电路，它能够感受诸如力、温度、光、声、化学成分等非电学量，并能把它们按照一定的规律转换为电压、电流等电学量，或转换为电路的通断。

我们把这种元件叫做传感器。

它的优点是：把非电学量转换为电学量以后，就可以很方便地进行测量、传输、处理和控制了。

实验1中的干簧管是怎样的传感器，实验2音乐茶杯中所用的元件又是怎样的传感器？2、认识一些制作传感器的元器件（1）光敏电阻学生实验1：学生两人一组，用万用电表的欧姆挡测量一只光敏电阻的阻值，实验分别在暗环境和强光照射下进行。

学生总结实验结果：光敏电阻在暗环境下电阻值很大，强光照射下电阻值很小。

1 传感器及其工作原理记一记传感器及其工作原理1个定义——传感器的定义4种传感器——光传感器、温度传感器、霍尔元件、电容式传感器辨一辨1.传感器可以把非电学量转化为电学量．(√)2．所有传感器的材料都是由半导体材料做成的．(×)3．金属热电阻随温度的升高导电能力增强．(×)4．热敏电阻一般用半导体材料制作，导电能力随温度的升高而增强，但灵敏度低．(×) 5．霍尔元件一共有两个电极，电压这个电学量就通过这两个电极输出．(×)想一想1.光照越强，光敏电阻的阻值越大还是越小？为什么？提示：越小．光敏电阻的构成物质为半导体材料，无光照时，载流子少，导电性能不好；随着光照的增强，载流子增多，导电性变好．2．热敏电阻与金属热电阻一样吗？提示：不一样．热敏电阻是半导体元件，其电阻随温度的升高而减小，灵敏度较高；金属热电阻是金属导体，电阻随温度的升高而增大，稳定性好，测温范围大．3．为解决楼道里的照明问题，在楼道内安装一个传感器与控制电灯的电路连接．当楼道内有人走动而发出声响时，电灯即与电源接通而发光，这种传感器是什么传感器，它的输入、输出信号各是什么？提示：它是声电传感器，输入的是声信号，输出的是电信号．思考感悟：练一练1.有一电学元件，温度升高时电阻却大幅度地减小，则这种元件使用的材料可能是( )A．金属导体 B．绝缘体C．半导体 D．超导体解析：金属导体的电阻随温度的升高而增大，超导体的电阻几乎为零，半导体(如热敏电阻)的阻值随温度的升高而大幅度地减小．C项正确．答案：C2．关于传感器及其作用，下列说法正确的是( ) A ．传感器一定是把非电学量转换为电学量 B ．传感器一定是把非电学量转换为电路的通断C ．传感器把非电学量转换为电学量是为了方便地进行测量、传输、处理和控制D ．电磁感应是把磁学的量转换为电学的量，所以电磁感应也是传感器解析：传感器是指一种元件或装置，它能感受力、温度、光、声、磁、化学成分等非电学量，并能把它们按照一定的规律转换为电压、电流等电学量，或转换为电路的通断；其作用和目的是更方便地测量、传输、处理、控制非电学量，找出非电学量和电学量之间的对应关系．电磁感应是原理，不是元件和装置，不能称为传感器，C 项正确．答案：C 3.如图所示是一火警报警器的一部分电路示意图，其中R 2为用NTC 半导体热敏材料制成的传感器，电流表为值班室的显示器，a 、b 之间接报警器，当传感器R 2所在处出现火情时，显示器的电流I 、报警器两端的电压U 的变化情况是( )A ．I 变大，U 变大B ．I 变小，U 变小C ．I 变小，U 变大D ．I 变大，U 变小解析：当R 2处出现火情时，NTC 热敏材料制成的传感器的电阻将减小，则此时电路中的总电阻减小，由闭合电路欧姆定律可知：外电路电压将减小，U 减小；电路中的总电流增大，所以R 1上的电压增大，显示器两端的电压将减小，电流I 减小，B 项正确．答案：B 4.(多选)如图所示为某霍尔元件的工作原理示意图，该元件中电流I 由正电荷的定向运动形成．下列说法正确的是( )A ．M 点电势比N 点电势高B ．用霍尔元件可以测量地磁场的磁感应强度C ．用霍尔元件能够把磁学量转换为电学量D ．若保持电流I 恒定，则霍尔电压U H 与B 成正比解析：当正电荷定向运动形成电流时，正电荷在洛伦兹力作用下向N 极聚集，M 极感应出等量的负电荷，所以M 点电势比N 点电势低，A 项错误；根据霍尔元件的特点可知，B 、C 两项正确；因霍尔电压U H ＝k IB d，保持电流I 恒定时，霍尔电压U H 与B 成正比，D 项正确．答案：BCD要点一 传感器1.传感器可以进行信息采集并把采集到的信息转换为易于控制的量，其工作过程可能是( )A ．将力学量(如形变量)转换成磁学量B ．将电学量转换成热学量C ．将光学量转换成电学量D．将电学量转换成力学量解析：传感器是指能够感受诸如力、温度、光、声、化学成分等非电学量，并能把它们按照一定的规律转换为电压、电流等电学量或转换为控制电路的通断的一类元件，故只有C 项正确．答案：C2．在电梯门口放置一障碍物，会发现电梯门不停地开关，这是由于在电梯门上装有的传感器是( )A．光传感器 B．温度传感器C．声传感器 D．磁传感器解析：电梯门上安装的是光传感器．答案：A要点二光敏电阻和热敏电阻3.有一电学元件，温度升高时其电阻减小，这种元件可能是( )A．金属导体 B．光敏电阻C．NTC热敏电阻 D．PTC热敏电阻解析：金属导体电阻值一般随温度升高而增大，光敏电阻电阻值是随光照强度的增大而减小，PTC热敏电阻的阻值随温度的升高而增大，只有NTC热敏电阻的阻值随温度的升高而减小，C项正确，A、B、D三项错误．答案：C4.如图所示是观察电阻R的阻值随温度变化情况的示意图，现在把杯中的水由冷水变为热水，关于欧姆表的读数变化情况正确的是( )A．如果R为金属热电阻，读数变大，且变化非常明显B．如果R为金属热电阻，读数变小，且变化不明显C．如果R为热敏电阻(用半导体材料制作)，读数变化非常明显D．如果R为热敏电阻(用半导体材料制作)，读数变化不明显解析：如果R为金属热电阻，则读数变大，但不会非常明显，故A、B均错误；如果R 为热敏电阻，读数变化非常明显，故C项正确，D项错误．答案：C5.(多选)如图所示，R1、R2为定值电阻，L为小灯泡，R3为光敏电阻，当照射光强度增大时( )A．电压表的示数增大B．R2中电流减小C．小灯泡的功率增大D．电路的路端电压增大解析：当照射光强度增大时，R3阻值减小，外电路电阻随R3的减小而减小，R1两端电压因干路电流增大而增大，同时内电压增大，故电路路端电压减小，而电压表的示数增大，A 项正确，D 项错误；由路端电压减小，而R 1两端电压增大知，R 2两端电压必减小，则R 2中电流减小，故B 项正确；结合干路电流增大知流过小灯泡的电流必增大，则小灯泡的功率增大，C 项正确．答案：ABC 6.如图所示的电路中，电源两端的电压恒定，L 为小灯泡，R 为光敏电阻，R 和L 之间用挡板(未画出)隔开，LED 为发光二极管(电流越大，发出的光越强)，且R 与LED 间距不变，下列说法中正确的是( )A ．当滑动触头P 向左移动时，L 消耗的功率增大B ．当滑动触头P 向左移动时，L 消耗的功率减小C ．当滑动触头P 向右移动时，L 消耗的功率可能不变D ．无论怎样移动滑动触头P ，L 消耗的功率都不变解析：滑动触头P 左移，滑动变阻器接入电路的电阻减小，流过二极管的电流增大，从而发光增强，使光敏电阻R 减小，最终达到增大流过灯泡的电流的效果，L 消耗的功率增大．答案：A要点三 霍尔元件 7.(多选)如图所示是霍尔元件的工作原理示意图，如果用d 表示薄片的厚度，k 为霍尔系数，相对于一个霍尔元件d 、k 为定值，如果保持电流I 恒定，则可以验证U H 随B 的变化情况．以下说法中正确的是( )A ．将永磁体的一个磁极逐渐靠近霍尔元件的工作面时，U H 将变大B ．在测定地球两极的磁场强弱时，霍尔元件的工作面应保持水平C ．在测定地球赤道上的磁场强弱时，霍尔元件的工作面应保持水平D ．改变磁感线与霍尔元件工作面的夹角，U H 将发生变化解析：一个磁极靠近霍尔元件工作面时，B 增强，由U H ＝k IB d，知U H 将变大，A 项正确；地球两极处磁场可看作与地面垂直，所以工作面应保持水平，B 项正确；赤道处磁场可看作与地面平行，所以工作面应保持竖直，C 项错误；若磁场与工作面夹角为θ，则应有qvB sin θ＝q U H d，可见θ变化时，U H 将变化，D 正确．答案：ABD8.(多选)如图所示是霍尔元件的示意图，一块通电的铜板放在磁场中，板面垂直于磁场，板内通有如图所示方向的电流，a 、b 是铜板上、下边缘的两点，则( )A ．电势φa ＞φbB ．电势φb ＞φaC ．电流增大时，|φa －φb |增大D ．其他条件不变，将铜板改为NaCl 溶液时，电势结果仍然一样解析：铜板中的自由电荷是电子，电子定向移动的方向与电流的方向相反，由左手定则可判断出电子因受洛伦兹力作用而向b 侧偏转，所以φa ＞φb ，A 项正确，B 项错误；因|φa －φb |＝k IB d，所以电流增大时，|φa －φb |增大，C 项正确；若将铜板改为NaCl 溶液，溶液中的正、负离子均向b 侧偏转，|φa －φb |＝0，即不产生霍尔效应，故D 项错误．答案：AC基础达标1.关于传感器的下列说法正确的是( )A ．所有传感器的材料都是由半导体材料做成的B ．金属材料也可以制成传感器C ．传感器主要是通过感知电压的变化来传递信号的D ．以上说法都不正确解析：半导体材料可以制成传感器，其他材料也可以制成传感器，如金属氧化物——氧化锰就可以制成温度计，A 项错误，B 项正确；传感器不但能感知电压的变化，还能感受力、温度、光、声、化学成分等非电学量的变化，C 项错误．答案：B2．(多选)电子电路中常用到一种称为“干簧管”的元件(如图所示)，它的结构很简单，只是玻璃管内封入的两个软磁性材料制成的簧片．当磁体靠近干簧管时，两个簧片被磁化而接通，所以干簧管能起到开关的作用，操纵开关的是磁场这只看不见的“手”．关于干簧管，下列说法正确的是( )A ．干簧管接入电路中相当于电阻的作用B ．干簧管是根据热胀冷缩的原理制成的C ．两个磁性材料制成的簧片接通的原因是被磁化后相互吸引D ．干簧管接入电路中相当于开关的作用解析：当磁体靠近干簧管时，两个簧片被磁化相互吸引而接通，故B 项错误，C 项正确；当磁体远离干簧管时，软磁性材料制成的簧片失去磁性，所以两簧片又分开，因此干簧管在电路中相当于开关的作用，A 项错误，D 正确．答案：CD 3.如图所示，是电容式话筒的示意图，它是利用电容制成的传感器，话筒的振动膜前面有薄薄的金属层，膜后距膜几十微米处有一金属板，振动膜上的金属层和这个金属板构成电容器的两极．在两极间加一电压U ，人对着话筒说话时，振动膜前后振动，使电容发生变化，从而使声音信号被话筒转化为电信号，其中导致电容变化的原因是电容器两板间的 ( )A．距离变化 B．正对面积变化C．电介质变化 D．电压变化解析：振动膜前后振动，使振动膜上的金属层与金属板间的距离发生变化，从而将声音信号转化为电信号，故A项正确．答案：A4.(多选)有定值电阻、热敏电阻、光敏电阻三只元件，将这三只元件分别接入如图所示电路中的A、B两点后，用黑纸包住元件或者把元件置入热水中，观察欧姆表的示数，下列说法中正确的是( )A．置入热水中与不置入热水中相比，欧姆表示数变化较大的一定是热敏电阻B．置入热水中与不置入热水中相比，欧姆表示数不变化的一定是定值电阻C．用黑纸包住与不用黑纸包住相比，欧姆表示数变化较大的一定是光敏电阻D．用黑纸包住与不用黑纸包住相比，欧姆表示数相同的一定是定值电阻解析：热敏电阻的阻值随温度的变化而变化，定值电阻和光敏电阻的阻值不随温度发生变化，故A项正确，B项错误；光敏电阻的阻值随光照的变化而变化，而定值电阻和热敏电阻的阻值不随光照的变化而变化，故C项正确，D项错误．答案：AC5.如图所示，R3是光敏电阻(光照时电阻变小)，当开关S闭合后，在没有光照射时，a、b 两点等电势．当用光照射电阻R3时，则( )A．a点电势高于b点电势B．a点电势低于b点电势C．a点电势等于b点电势D．a点电势和b点电势的大小无法比较解析：R3是光敏电阻，当有光照射时电阻变小，R3两端电压减小，故a点电势升高，因其他电阻的阻值不变，所以a点电势高于b点电势，故A项正确．答案：A6.如图所示，将一光敏电阻接入多用电表两表笔上，将多用电表的选择开关置于欧姆挡，用光照射光敏电阻时表针的偏角为θ，现用手掌挡住部分光线，表针的偏角变为θ′，则可判断( )A．θ′＝θB．θ′<θC．θ′>θD．不能确定解析：光敏电阻的阻值随光照强度的增强而减小，用手掌挡住部分光线，阻值变大，指针自左向右偏转角度变小．答案：B7.如图所示，R1为定值电阻，R2为负温度系数(阻值随温度升高而减小)的热敏电阻，L 为小灯泡，当温度降低时( )A．R1两端的电压增大B．电流表的示数增大C．小灯泡的亮度变强D．小灯泡的亮度变弱解析：R2与灯泡L并联后再与R1串联，与电源构成闭合电路，当温度降低时，热敏电阻R2电阻值增大，外电路电阻增大，电流表读数减小，灯泡L两端的电压增大，灯泡的亮度变强，R1两端的电压减小，故只有C项正确．答案：C8．压敏电阻的阻值随所受压力的增大而减小，有位同学利用压敏电阻设计了判断小车运动状态的装置，其工作原理如图甲所示，将压敏电阻和一块挡板固定在绝缘小车上，中间放置一个绝缘重球．小车向右做直线运动过程中，电流表示数如图乙所示，下列判断正确的是( )A．从t1到t2时间内，小车做匀速直线运动B．从t1到t2时间内，小车做匀加速直线运动C．从t2到t3时间内，小车做匀速直线运动D．从t2到t3时间内，小车做匀加速直线运动解析：在0～t1内，I恒定，压敏电阻阻值不变，由小球的受力不变可知，小车可能做匀速或匀加速直线运动，在t1～t2内，I变大，压敏电阻阻值变小，压力变大，小车做变加速运动，A、B两项错误；在t2～t3内，I不变，压力恒定，小车做匀加速直线运动，C项错误，D项正确．答案：D9.在输液时，药液有时会从针口流出体外，为了及时发现，设计了一种报警装置，电路如图所示．M是贴在针口处的传感器，接触到药液时其电阻R M发生变化，导致S两端的电压U 增大，装置发出警报，此时( )A．R M变大，且R越大，U增大越明显B ．R M 变大，且R 越小，U 增大越明显C ．R M 变小，且R 越大，U 增大越明显D ．R M 变小，且R 越小，U 增大越明显解析：当R M 变大时，回路的总电阻R 总变大，根据I 总＝ER 总，得干路中的电流减小，S 两端的电压U ＝I 总R S 减小，A 、B 两项错误；当R M 变小时，回路的总电阻R 总变小，根据I 总＝ER 总，得干路中的电流增大，S 两端的电压U ＝I 总R S 增大，而且R 越大，R M 变小时，对回路的总电阻变化的影响越明显，即U 增大越明显，C 项正确，D 项错误．答案：C 10.电磁流量计广泛应用于测量可导电流体(如污水)在管中的流量(即单位时间内通过管内横截面的流体的体积)．为了简化，假设流量计是如图所示的横截面为长方形的一段管道，中空部分的长、宽、高分别为图中的a 、b 、c .流量计的两端与输送流体的管道相连(图中虚线)．图中流量计的上、下两面是金属材料，前、后两面是绝缘材料．现于流量计所在处加磁感应强度为B 的匀强磁场，磁场方向垂直于前、后两面．当导电流体稳定地流经流量计时，在管外将流量计上、下两表面分别与一串接了电阻R 的电流表的两端连接，I 表示测得的电流值．已知流体的电阻率为ρ，不计电流表的内阻，则可求得流量为( )A.I B ⎝⎛⎭⎪⎫bR ＋ρc a B.I B ⎝⎛⎭⎪⎫aR ＋ρb cC.I B ⎝⎛⎭⎪⎫cR ＋ρa bD.I B ⎝⎛⎭⎪⎫R ＋ρbc a解析：如图甲，导电流体在管中流量Q ＝v ·Δt ·b ·c Δt＝v ·b ·c ①导电流体流经流量计时，在其上、下两表面产生的电动势E ＝B ·c ·v ② 等效电路如图乙，E ＝I ·⎝⎛⎭⎪⎫R ＋ρc ab③由①②③可得Q ＝I B ⎝⎛⎭⎪⎫bR ＋ρc a，A 项正确．答案：A能力达标11.(多选)如图所示是利用硫化镉制成的光敏电阻自动计数的示意图，其中A 是发光仪器，B 是光敏电阻(光照增强时电阻变小)，下列说法中正确的是 ( )A．当传送带上没有物品挡住由A射向B的光信号时，光敏电阻的阻值变小，电压表读数变小B．当传送带上没有物品挡住由A射向B的光信号时，光敏电阻的阻值变大，电压表读数变大C．当传送带上有物品挡住由A射向B的光信号时，光敏电阻的阻值变小，电压表读数变小D．当传送带上有物品挡住由A射向B的光信号时，光敏电阻的阻值变大，电压表读数变大解析：光敏电阻的阻值与光照强度有关，光照强度越大，光敏电阻阻值越小．当传送带上没有物品挡住由A射向B的光信号时，光敏电阻阻值变小，电路中电流变大，电源内阻上的电压变大，路端电压变小，所以电压表读数变小，A项正确；相反，当传送带上有物品挡住由A射向B的光信号时，光敏电阻的阻值变大，电路中电流变小，电源内阻上的电压变小，路端电压变大，所以电压表读数变大，D项正确．答案：AD12．(多选)压敏电阻的阻值会随所受压力的增大而减小，某位同学利用压敏电阻设计了判断电梯运动状态的装置，其装置示意图如图所示，将压敏电阻平放在电梯内，受压面朝上，在上面放一物体m，电梯静止时电流表示数为I0，电梯在不同的运动过程中，电流表的示数分别如图甲、乙、丙、丁所示，下列判断中正确的是( )A．甲图表示电梯可能做匀速直线运动B．乙图表示电梯可能做匀加速上升运动C．丙图表示电梯可能做匀加速上升运动D．丁图表示电梯可能做匀减速下降运动解析：甲图中电流表示数和静止时相等，故可能做匀速直线运动，A项正确．乙图中电流表示数为2I0，且保持不变，故压敏电阻所受压力增大，电阻变小，物体处于超重状态，电梯可能匀加速上升，B项正确．丙、丁图中电流表的示数随时间变化，故电梯的加速度是变化的，不可能是匀加速或匀减速，C、D两项错误．答案：AB13.全面了解汽车的运行状态(速度、水箱温度、油量)是确保汽车安全行驶和驾驶员安全的举措之一，为模仿汽车油表原理，某同学自制一种测定油箱油量多少或变化多少的装置．如图所示，其中电源电压保持不变，R 是滑动变阻器，它的金属滑片是金属杆的一端．该同学在装置中使用了一只电压表(图中没有画出)，通过观察电压表示数，可以了解油量情况，你认为电压表应该接在图中的________两点之间，按照你的接法请回答：当油箱中油量减少时，电压表的示数将________(选填“增大”或“减小”)．解析：由题图可知当油箱内液面高度变化时，R 的金属滑片将会移动，从而引起R 两端电压的变化，且当R ′≫R 时，U R ＝IR 可视为U R 与R 成正比，所以电压表应接在b 、c 两点之间；当油量减少时，电压表示数将增大．答案：b 、c 增大 14.如图所示，厚度为h 、宽度为d 的导体板放在垂直于它的磁感应强度为B 的匀强磁场中，当电流通过导体板时，在导体板的上侧面A 和下侧面A ′之间会产生电势差，这种现象称为霍尔效应．实验表明，当磁场不太强时，电势差U H 、电流I 和B 的关系为U H ＝k IB d，式中的比例系数k 称为霍尔系数．霍尔效应可解释如下：外部磁场的洛伦兹力使运动的电子聚集在导体板的一侧，在导体板的另一侧会出现多余的正电荷，从而形成横向电场．横向电场对电子施加与洛伦兹力方向相反的静电力．当静电力与洛伦兹力达到平衡时，导体板上下两侧面之间就会形成稳定的电势差．电流I 是自由电子的定向移动形成的，电子的平均定向速率为v ，电荷量为e .回答下列问题：(1)达到稳定状态时，导体板上侧面A 的电势________(选填“高于”“低于”或“等于”)下侧面A ′的电势．(2)电子所受洛伦兹力的大小为________．(3)当导体板上、下两侧面之间的电势差为U H 时，电子所受静电力的大小为________．(4)由静电力和洛伦兹力平衡的条件，证明霍尔系数k ＝1ne，其中n 代表导体板单位体积中电子的个数．解析：(1)电子向左做定向移动，由左手定则知电子受洛伦兹力的方向向上，故上侧面A 积聚电子，下侧面A ′积聚正电荷，上侧面的电势低于下侧面的电势．(2)F 洛＝evB .(3)F 电＝Ee ＝U H he .(4)当静电力和洛伦兹力平衡时：e U H h＝evB ，U H ＝vBh . 又I ＝nevdh由U H ＝k IB d，得k ＝kU H IB ＝dvBh nevdhB ＝1ne. 答案：(1)低于 (2)evB (3)U Hhe (4)见解析。

传感器及其工作原理知识元常见传感器的工作原理知识讲解传感器的工作原理1．概念：传感器是指这样一类元件：它能够感受诸如力、温度、光、声、化学成分等非电学量，并能把它们按照一定的规律转换为电压、电流等电学量，或转换为电路的通断。

2．组成：一般由敏感元件、转换元件、转换电路三个部分组成。

敏感元件：相当于人的感觉器官，是传感器的核心部分，是利用材料的某种敏感效应(如热敏、光敏、压敏、力敏、湿敏等)制成的。

转换元件：是传感器中能将敏感元件输出的，与被测物理量成一定关系的非电信号转换成电信号的电子元件。

转换电路：是将转换元件输出的不易测量的电学量转换成易于测量的电学量，如电压、电流、电阻等。

3．原理：通过对某一物理量敏感的元件，将感受到的物理量按一定规律转换成便于测量的量。

例如，光电传感器利用光敏电阻将光信号转换成电信号；热电传感器利用热敏电阻将温度信号转换成电信号。

4．工作流程：5．类别：最简单的传感器由一个敏感元件(兼转换器)组成，它感受被测量时，直接输出电学量，如热电偶．有的传感器由敏感元件和转换器件组成，设有转换电路，如光电池、光电管等；有的传感器，转换电路不止一个，要经过若干次转换。

6．传感器的分类：目前对传感器尚无一个统一的分类方法，常用的分类方法有两个：（1）按输入量分类，如输入量分别为温度、压力、位移、速度、加速度等非电学量时，相应的传感器称为温度传感器、压力传感器、位移传感器、速度传感器、加速度传感器。

（2）按传感器的工作原理分类，可分为电阻传感器、电容传感器、电感传感器、电压传感器、霍尔传感器、光电传感器、光栅传感器等。

7．传感器的元件：制作传感器时经常使用的元件有光敏电阻、热敏电阻、金属热电阻、霍尔元件等。

例题精讲常见传感器的工作原理例1.传感器是把非电学量转换成电学量的一种元件。

如图所示，乙、丙是两种常见的电容式传感器，现将乙、丙两种传感器分别接到图甲的电路中进行实验（电流从电流表正接线柱流入时指针向右偏），下列实验现象中正确的是（）A．当乙传感器接入电路实验时，若F变小，则电流表指针向右偏转B．当乙传感器接入电路实验时，若F变大，则电流表指针向左偏转C．当丙传感器接入电路实验时，若液体深度h变大，则电流表指针向左偏D．当丙传感器接入电路实验时，若液体深度h变小，则电流表指针向左偏例2.关于传感器，下列说法正确的是（）A．霍尔元件能把光学量转化为电学量B．干簧管是根据热胀冷缩的原理制成的C．话筒中的传感器将电信号转化成声音信号D．传感器是把非电信号转换为电信号的主要元件例3.利用光敏电阻制作的光传感器，记录了传送带上工件的输送情况。

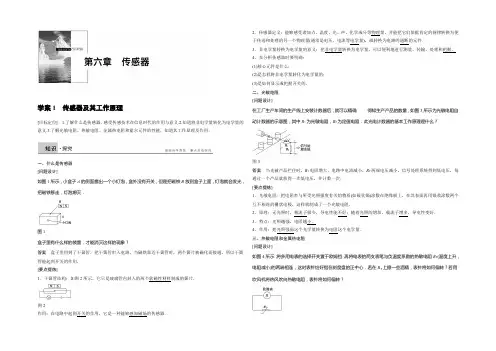

学案1传感器及其工作原理[目标定位] 1.了解什么是传感器，感受传感技术在信息时代的作用与意义.2.知道将非电学量转化为电学量的意义.3.了解光敏电阻、热敏电阻、金属热电阻和霍尔元件的性能，知道其工作原理及作用．一、什么是传感器[问题设计]如图1所示，小盒子A的侧面露出一个小灯泡，盒外没有开关，但是把磁铁B放到盒子上面，灯泡就会发光，把磁铁移走，灯泡熄灭．图1盒子里有什么样的装置，才能消灭这样的现象？答案盒子里用到了干簧管．把干簧管串入电路，当磁铁靠近干簧管时，两个簧片被磁化而接通，所以干簧管能起到开关的作用．[要点提炼]1．干簧管结构：如图2所示，它只是玻璃管内封入的两个软磁性材料制成的簧片．图2作用：在电路中起到开关的作用，它是一种能够感知磁场的传感器．2．传感器定义：能够感受诸如力、温度、光、声、化学成分等物理量，并能把它们依据肯定的规律转换为便于传送和处理的另一个物理量(通常是电压、电流等电学量)，或转换为电路的通断的元件．3．非电学量转换为电学量的意义：把非电学量转换为电学量，可以便利地进行测量、传输、处理和把握．4．在分析传感器时要明确：(1)核心元件是什么；(2)是怎样将非电学量转化为电学量的；(3)是如何显示或把握开关的．二、光敏电阻[问题设计]在工厂生产车间的生产线上安装计数器后，就可以精确得知生产产品的数量，如图3所示为光敏电阻自动计数器的示意图，其中R1为光敏电阻，R2为定值电阻．此光电计数器的基本工作原理是什么？图3答案当光被产品拦住时，R1电阻增大，电路中电流减小，R2两端电压减小，信号处理系统得到低电压，每通过一个产品就获得一次低电压，并计数一次．[要点提炼]1．光敏电阻：把电阻率与所受光照强度有关的物质(如硫化镉)涂敷在绝缘板上，在其表面再用银浆涂敷两个互不相连的栅状电极，这样就制成了一个光敏电阻．2．原理：无光照时，载流子极少，导电性能不好；随着光照的增加，载流子增多，导电性变好．3．特点：光照越强，电阻越小．4．作用：把光照强弱这个光学量转换为电阻这个电学量．三、热敏电阻和金属热电阻[问题设计]如图4所示，将多用电表的选择开关置于欧姆挡，再将电表的两支表笔与负温度系数的热敏电阻R T(温度上升，电阻减小)的两端相连，这时表针恰好指在刻度盘的正中心．若在R T上擦一些酒精，表针将如何偏转？若用吹风机将热风吹向热敏电阻，表针将如何偏转？图4答案 由于酒精挥发，热敏电阻R T 温度降低，电阻值增大，指针将向左偏；用吹风机将热风吹向热敏电阻，热敏电阻R T 温度上升，电阻值减小，指针将向右偏． [要点提炼]1．热敏电阻：用电阻随温度变化格外明显的半导体材料如(氧化锰)制成．按热敏电阻阻值随温度变化的规律，热敏电阻可分为正温度系数的热敏电阻和负温度系数的热敏电阻． (1)正温度系数的热敏电阻随温度上升电阻增大．(2)负温度系数的热敏电阻(如氧化锰热敏电阻)随温度上升电阻减小．2．金属热电阻：金属的电阻率随温度上升而增大，利用这一特性，金属丝也可以制作成温度传感器，称为热电阻．3．热敏电阻和金属热电阻都能够把温度这个热学量转换为电阻这个电学量．金属热电阻的化学稳定性好，测温范围大，但灵敏度较差． 四、霍尔元件 [问题设计]如图5所示，在矩形半导体薄片E 、F 间通入恒定的电流I ，同时外加与薄片垂直的磁场B ，则薄片中的载流子就在洛伦兹力的作用下，向着与电流和磁场都垂直的方向移动，使M 、N 间消灭了电压，称为霍尔电压U H .试推导其表达式．图5答案 设薄片厚度为d ，EF 方向长度为l 1，MN 方向长度为l 2，薄片中的载流子受到洛伦兹力发生偏转，使半导体内部消灭电场，载流子同时受到电场力和洛伦兹力的作用，当洛伦兹力与电场力平衡时，M 、N 间电势差达到稳定． 即q Ul 2＝q v B再依据电流的微观表达式I ＝nq v S ，S ＝l 2d 整理得：U ＝IB nqd令k ＝1nq ，其中n 为材料单位体积的载流子的个数，q 为单个载流子的电荷量，它们均为常数．则有U ＝k IBd .[要点提炼]1．组成：在一个很小的矩形半导体薄片上，制作四个电极E 、F 、M 、N ，就成为一个霍尔元件． 2．原理：E 、F 间通入恒定的电流I ，同时外加与薄片垂直的磁场B 时，薄片中的载流子就在洛伦兹力的作用下，向着与电流和磁场都垂直的方向漂移，使M 、N 间消灭电压．霍尔元件在电流、电压稳定时，载流子所受电场力和洛伦兹力二力平衡．3．作用：霍尔电压U H ＝k IBd (d 为薄片的厚度，k 为霍尔系数)．其中U H 与B 成正比，霍尔元件能够把磁感应强度这个磁学量转换为电压这个电学量． 4．霍尔电势凹凸的推断方法由左手定则推断带电粒子的受力方向，假如带电粒子是正电荷，则拇指所指的面为高电势面，假如是负电荷，则拇指所指的面为低电势面，但无论是正电荷还是负电荷，四指指的都是电流方向，即正电荷定向移动的方向，负电荷定向移动的反方向．一、对传感器的生疏例1 如图6是一种测定油箱油量多少或变化多少的装置．图6其中电源电压保持不变，R 是滑动变阻器，它的金属滑片是金属杆的一端．(1)若把一只电压表接在c 、d 之间当油箱中油量削减时，电压表的示数将________(选填“增大”或“减小”)． (2)将电压表接在b 、c 之间，当油箱中油量削减时，电压表的示数将________(选填“增大”或“减小”)． 解析 (1)当油量削减时，R 的数值会增大，电路中的电流会减小，c 、d 间的电压会减小．当把电压表接在c 、d 两点间，电压表示数减小时，表示油量在减小．(2)把电压表接在b 、c 之间，油量削减时，R 增大，电压表的示数增大． 答案 (1)减小 (2)增大二、对光敏电阻、热敏电阻的生疏及应用例2 如图7所示，R 1、R 2为定值电阻，L 为小灯泡，R 3为光敏电阻，当入射光强度增大时( )图7。
