PCB的名词解释

Printed Circuit Board (PCB)，即印刷电路板，是电子设备中的一种重要组成部分。它采用了印刷技术，将电子元件和导线布局在一个绝缘基板上，提供了电子元件间的连接和支撑。作为电子产品中的“大脑”，PCB在现代科技发展中起到了不可或缺的作用。本文将对PCB中的一些关键名词进行解释和讨论。

1. 基板 (Substrate)

基板是PCB的主要构成部分，它通常由绝缘材料制成，如玻璃纤维增强环氧树脂（FR-4）。基板起到支撑电子元件和导线的作用，并且具有良好的电气绝缘性能，以防止元件之间的短路。

2. 导线 (Conductor)

导线是PCB上用来传导电流的金属线路，一般采用铜箔制成。导线的设计和布局直接影响电子设备的性能和稳定性。通常使用导线间的间距、宽度和线路层数等参数来决定导线的电流承载能力和信号传输性能。

3. 元件 (Component)

PCB上的元件是电子设备中的各种电子部件，如集成电路、电容器、电阻器等。元件通过焊接或插座连接到PCB上，与导线相互连接，形成电路。元件的选择和布局是PCB设计工程师的关键任务，它不仅影响电路的性能，还直接影响到产品的生产成本和空间利用率。

4. 焊接 (Soldering)

焊接是将元件连接到PCB上的重要工艺过程。通过熔化的焊锡，元件的引脚与PCB上的涂有焊膏的焊盘相连接。焊接技术包括手工焊接和表面贴装技术（SMT）。它们有助于保持元件在设备中的稳定性和可靠性。 5. 系统集成 (System Integration)

系统集成是指将多个PCB组装在一起，通过元件之间的连接和互联，构成复杂的电子系统。系统集成是现代电子设备制造的重要环节，它不仅要求PCB间的准确布局和可靠连接，还需要满足信号传输的要求和整体性能的优化。

6. PCB设计 (PCB Design)

PCB设计是制定PCB布局、连线和元件安装的过程。在PCB设计中，设计工程师需要根据电路原理图、电气要求和尺寸限制，合理布局元件和导线。通过借助电脑辅助设计软件和模拟仿真，PCB设计可以更高效地进行。

学习pcb绘制的最佳的学习流程

1.首先要了解PCB设计的基本概念。

First, you need to understand the basic concepts of PCB

design.

2.学习如何使用PCB设计软件。

Learn how to use PCB design software.

3.掌握PCB元件的布局和连接方法。

Master the layout and connection of PCB components.

4.对PCB材料和工艺有所了解。

Understand the materials and processes of PCB.

5.学习如何进行PCB原理图的绘制。

Learn how to draw PCB schematics.

6.熟悉PCB的设计规范和标准。 Familiarize yourself with the design specifications and

standards for PCB.

7.学习PCB印制板的制作流程。

Learn the process of PCB fabrication.

8.掌握PCB的焊接技术和方法。

Master PCB soldering techniques and methods.

9.学习如何进行PCB原型的制作和测试。

Learn how to make and test PCB prototypes.

10.不断练习实践，深化对PCB设计的理解。

Continuously practice and deepen your understanding of

PCB design.

11.掌握PCB绘制中常用的键盘快捷键和工具。

Master the commonly used keyboard shortcuts and tools in

PCB drawing.

12.学习如何设计PCB的多层结构。 Learn how to design multi-layer PCB structures.

1 / 6

allegro/AP

D.jrl：

记录开启Allegro/APD期间每一个执行动作的command .产生在每一次新开启Allegro/APD的现行工作目录下.env：

存在pcbenv下,无扩展名,环境设定档.allegro/AP

D.ini：

存在pcbenv下,记录menu的设定.allegro/AP

D.geo：

存在pcbenv下,记录窗口的位置.master.tag：

开启Allegro/APD期间产生的文字文件,记录最后一次存盘的database文件名称,下次开启Allegro/APD会将档案load进来.从Allegro/AP

D.ini搜寻directory =即可知道Master.tag存在的位置.lallegro.col：

存在pcbenv下,从设定颜色的调色盘Read Local所写出的档案.只会影响到调色盘的24色而不会影响class/subclass的设定..brd：

board file (Allegro)..mcm：

multi-chip module (APD) ,design file..log：

记录数据处理过程及结果..art：

artwork檔..txt：

文字文件,如参数数据,device文件..等..tap：

NC drill的文字文件..dat：

资料文件..scr：

script或macro记录文件..pad：

2 / 6

padstack檔..dra：

drawing档, create symbol前先建drawing ,之后再compiled成binary symbol档..psm：

package symbol ,实体包装零件..osm：

format symbol ,制造,组装,logo图形的零件..ssm：

shape symbol ,自订pad的几何形状,应用在Padstack Designer..bsm：

mechanical symbol ,没有电器特性的零件..fsm：

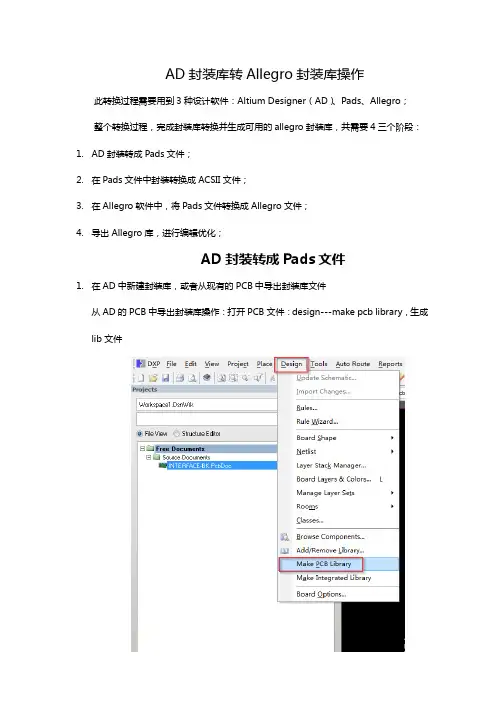

AD封装库转Allegro封装库操作

此转换过程需要用到3种设计软件：Altium Designer（AD）、Pads、Allegro；

整个转换过程，完成封装库转换并生成可用的allegro封装库，共需要4三个阶段：

1. AD封装转成Pads文件；

2. 在Pads文件中封装转换成ACSII文件；

3. 在Allegro软件中，将Pads文件转换成Allegro文件；

4. 导出Allegro库，进行编辑优化； AD封装转成Pads文件

1. 在AD中新建封装库，或者从现有的PCB中导出封装库文件

从AD的PCB中导出封装库操作：打开PCB文件：design---make pcb library，生成

lib文件

2. 打开Altium，新建PCB文件并和PCBLIB文件保存在同一路径下；

3. 在PCB中放入需要转换的封装

a) 添加库路径：place-component… b) 手动在PCB文件中放置需要转换的封装库：选中对应封装，在PCB中空白区域点

击放置；点击鼠标右键可以结束当前放置，在弹出界面可以进行下一个封装放置或

者点击cancel结束封装库放置；

4. 将放入封装的PCB另存为4.0版本；至此，AD软件中操作完成；

在Pads文件中封装转换成ACSii文件

1. 打开Pads layout，导入4.0版本的AD文件；注意文件类型选择，见下图：

2. 打开的文件导出ASC文件，版本为5.0，设置见下图：

点击确定后，生成xxx.asc文件；Pads操作至此完成。

Pads文件转换成Allegro文件

1. 新建brd文件，并设置库路径；

2. 导入Pads生成的asc文件，操作如下：

Files-Import-CAD Translators-PADS…

3. 选择文件，进行转换：

PADS ASCII input file：由Pads生成的ASC文件；

Options File：pads_in.ini为软件带的文件，路径见图示；
