20钢回火温度与硬度对照表
回火温度（摄氏度） 硬度（HRC）。
100 62。
200 60。
300 58。
400 56。
500 54。
600 52。
700 50。
800 48。
需要注意的是，这只是一个大致的对照表，实际情况会受到钢材成分、初始状态、回火时间等多种因素的影响。在实际生产中，需要根据具体的钢材和要求来确定最佳的回火工艺参数。另外，硬度测试也需要严格按照标准方法进行，以确保结果的准确性。
此外，20钢的回火温度与硬度对照表也可能因生产厂家、具体牌号等因素而略有不同，因此在实际使用中应以具体的技术资料或者厂家提供的数据为准。综上所述，20钢的回火温度与硬度之间存在一定的对照关系，但具体的对照表应根据具体情况确定，并且在实际应用中需要综合考虑多种因素来确定最佳的回火工艺参数。

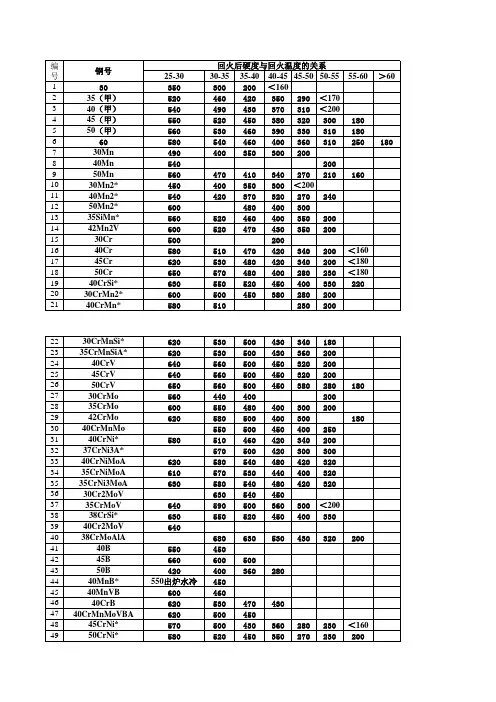

25-3030-3535-4040-4545-5050-5555-60＞60130350300200＜160235（甲）520460420350290＜170340（甲）540490430370310＜200445（甲）550520450380320300180550（甲）560530460390330310180660580540460400360310250180730Mn490400350300200840Mn540200950Mn5604704103402702101601030Mn2*450400350300＜2001140Mn2*5404203703202702401250Mn2*6004804003001335SiMn*5605204604003502001442Mn2V6005204704303502001530Cr5002001640Cr580510470420340200＜1601745Cr620530480420340200＜1801850Cr650570480400280230＜1801940CrSi*6305505204504003302202030CrMn2*6005004503802802002140CrMn*580510230200
2230CrMnSi*6205305004303401802335CrMnSiA*6205305004303602002440CrV6405605004503202002545CrV6405605004503202002650CrV6505605004503802801802730CrMo5604404002002835CrMo6005504804003002002942CrMo6205805004003001803040CrMnMo5505004504002503140CrNi*5805104604203402003237CrNi3A*5705004203003003340CrNiMoA6205805404804203203435CrNiMoA6105705304404003203535CrNi3MoA6305805404804203203630Cr2MoV6305404503735CrMoV640590500360300＜2003838CrSi*6305505204504003303940Cr2MoV6404038CrMoAlA6806305304303202004140B5504504245B6606005004350B4204003602804440MnB*550出炉水冷4504540MnVB6004604640CrB6205304704304740CrMnMoVBA6205004504845CrNi*570500430360280230＜1604950CrNi*580520450350270230200回火后硬度与回火温度的关系编号钢号5065620550500450380300230＜2005170620550500450380310230＜2005285620550500450380330250＜2005360Mn5505004504005465Mn660600520440380300230＜1705555SiMn5504905660Si2MnA6206005505204704203801805750CrMn5805004504003305850CrMnVA5605204304005960Si2CrV4604206055Si2B5004404003603006165Si2WA4206230W4Cr2VA63GCr6550500460400300250＜20064GCr9550500460410350270＜18065GCr15680580530480420380270＜18066GCr9SiMn420350280＜20067GCr15SiMn480420350280＜18068CrMnSi60056052046040069Cr8WV700650600540450250＜18070T7(A)580530470420370320250＜16071T8(A)580530470420370332250＜16072T10(A)580540490430380340250＜20073T12(A)580540490430380340250＜200749Mn2400340280＜200759Mn2V500400320250＜18076SiMn500430370330＜20077Cr2530600530480420320230＜180
- 1 - 钢的成分,回火温度与硬度之间的关系
钢的成分、回火温度和硬度之间有着密切的关系。钢的成分主要包括碳、铁以及其他合金元素，其中碳含量对钢的硬度有着决定性的影响。一般而言，碳含量越高，钢就越硬，但也会变得更加脆弱。
除了碳含量，还有其他合金元素，如铬、镍等，也会对钢的硬度产生影响。这些元素的添加可以提高钢的耐腐蚀性、强度等方面的性能，但也会影响钢的加工性和可焊性。
回火是一种热处理工艺，可以改善钢的硬度和韧性之间的平衡。回火温度越高，钢的硬度就越低，但同时也会降低钢的强度和韧性。因此，在进行回火热处理时，需要考虑钢的成分、使用环境等因素，选择合适的回火温度，以保证钢件具有理想的性能。
总的来说，钢的成分、回火温度和硬度三者之间的关系需要进行综合考虑，才能选择出最合适的材料和加工工艺，以满足不同领域的需求。
常用钢号热处理淬火回火温度对照表(生产经验)
常用钢号热处理淬火回火温度对照表，热处理工作十五年的经验总结，此为实际生产所用，可能与教科书太一样，生产经验，仅做参考。以下HB代表布氏硬度值，HRC代码洛氏硬度C标尺。
1. 45# 淬火温度 830℃ 水冷 硬度要求 HB229-269 回火温度 570 硬度要求 HB197-235，回火温度 620
2. 40Cr 淬火温度 850℃ 油冷 硬度要求 HB260-300，回火温度 520 硬度要求 HB229-269，回火温度 580 硬度要求 HB197-235，回火温度 640
3. 35SiMn 淬火温度870℃ 油(水)冷 硬度要求 HB330-360，回火温度 360 硬度要求
HB260-300，回火温度 500 硬度要求 HB229-269，回火温度 560 硬度要求 HB197-235，回火温度 620
4. 35CrMo 淬火温度870℃ 油(水)冷 硬度要求 HB330-360，回火温度 360 硬度要求 HB260-300，回火温度 500 硬度要求 HB229-269，回火温度 560 硬度要求 HB197-235，回火温度 620
5. 30Cr2Ni2Mo 淬火温度 870℃ 油冷 硬度要求 HB290-341，回火温度 560 硬度要求 HB260-300，回火温度 600 硬度要求 HB229-269，回火温度 640
6. 34Cr2Ni2Mo 淬火温度 870℃油硬度要求 HB290-341，回火温度 560硬度要求 HB260-300，回火温度 600硬度要求 HB229-269，回火温度 640
7. 34Cr2Ni3Mo 淬火温度 870℃ 油冷 硬度要求 HB330-360，回火温度 380 硬度要求 HB290-341，回火温度 560 硬度要求 HB260-300，回火温度 600 硬度要求 HB229-269，回火温度 640
20钢硬度热处理前后的硬度
热处理是一种常见的金属加工方法，在加工中起到不可或缺的作用。钢材作为一种重要的金属材料，其硬度是其重要的性能指标之一。在热处理过程中，钢材的硬度会发生一定的变化。本文将针对20钢进行热处理前后的硬度变化进行详细介绍，并以此为指导，推广热处理技术的应用。
在热处理前后的硬度变化中，首先我们需要了解热处理对钢材硬度的影响。热处理是通过改变钢材的组织结构来改变其硬度的方法。在热处理过程中，钢材经过加热、保温和冷却三个阶段，以改变其晶粒尺寸和排列方式，从而达到调节硬度的目的。
针对20钢的热处理实验表明，在正确的热处理条件下，其硬度会发生显著的变化。在热处理前，20钢的硬度一般较低。经过加热至约900℃左右的高温，然后保温一段时间，形成充分的奥氏体，接下来快速冷却，钢材的硬度会显著提高。这是因为快速冷却可以使奥氏体保留下来，从而使钢材的硬度增加。这种热处理方法被称为淬火，是提高钢材硬度的重要方法之一。
然而，过高的热处理温度和不正确的热处理方法可能会导致硬度不达标或过硬的问题。过高的温度可能导致钢材过度软化，失去应有的硬度。如果热处理的温度过低或保温时间不足，钢材的硬度可能无法得到有效提高。因此，在进行热处理时，必须根据具体的材料和要求进行合理的温度选择和保温时间控制，以确保钢材达到所需的硬度要求。
除了淬火，还有一种常见的热处理方法被广泛应用于钢材的硬化处理中，即回火处理。回火是通过将淬火后的钢材加热至较低的温度，然后进行保温和冷却的过程，以减轻淬火带来的内应力和脆性，提高钢材的韧性和可加工性。回火可以使钢材在保持一定硬度的同时，具备一定的韧性，从而提高其使用寿命和可靠性。
综上所述，热处理是一种重要的金属加工方法，在钢材硬度调节中起到至关重要的作用。20钢经过热处理后可以显著提高其硬度，从而提高其使用寿命和硬度要求。不正确的热处理方法可能导致硬度不达标或过硬的问题，因此在进行热处理时，务必根据具体材料和要求选择合适的温度和保温时间. 正确认识和掌握热处理技术的原理和方法，对于提高钢材的硬度和使用寿命具有重要的指导意义。通过不断探索和实践，我们可以更好地利用热处理技术，为钢材的加工和应用带来更多的发展机遇。
