回火温度与硬度

回火温度与硬度的关系

回火是一种热处理过程，通过在高温下加热金属，然后在适当的条件下冷却，可以调节金属的硬度和强度。回火温度与硬度之间的关系取决于具体的合金成分、材料性质以及热处理的具体条件。然而，一般来说，存在以下一般规律：

1.硬度与回火温度的关系：

通常情况下，回火温度与硬度之间存在反比关系。回火温度升高，金属的硬度降低；反之，回火温度降低，金属的硬度提高。

2.马氏体的形成：

在淬火过程中，金属内部会形成马氏体，这是一种硬脆的组织。通过回火过程，可使马氏体发生一定程度的转变，转变成一些相对较韧的组织，从而改善金属的加工性能。

3.回火效果与时间：

回火的时间也是影响硬度的重要因素。在相同的回火温度下，延长回火时间通常会导致硬度的降低。这是因为更长的回火时间使金属中的一些强化相发生颗粒细化和分散。

4.合金元素的影响：

合金元素的种类和含量对回火效果有重要影响。有些合金元素在回火过程中能够形成弥散的沉淀物，提高金属的硬度；而有些元素则可能导致回火软化。

5.回火温度范围：

不同金属和合金的适宜回火温度范围是不同的。在适宜的回火温度范围内，硬度能够得到有效控制，同时不引起不必要的脆化。

总体而言，回火是一种在淬火后调节金属硬度和强度的重要工艺。通过合理选择回火温度和时间，可以使金属达到既有一定的硬度，又有足够的韧性的状态。这对于提高金属零件的性能，使其更加适合具体的使用要求非常关键。

如您所要求，我将从浅入深地探讨45钢回火温度（冷却后）与硬度之间的关系曲线，并撰写一篇有价值的文章。文章将采用知识的文章格式，主题文字将被多次提及，并包含个人观点和总结性内容。文章总字数将超过3000字，且不会出现字数统计。

一、45钢回火温度与硬度的基本概念

在讨论45钢回火温度与硬度之间的关系之前，首先需要了解回火和硬度的基本概念。回火是金属在淬火后经过加热处理后得到一定的机械性能和耐磨性的过程。而硬度是材料抵抗外界变形、划伤和切削等能力的指标。在工程领域中，钢材的回火温度与硬度之间的关系对于材料选择、热处理工艺设计等方面具有重要意义。

二、45钢回火温度与硬度的影响因素

1.合金元素含量：元素的添加比例会直接影响到45钢的回火温度和硬度。一般来说，合金元素含量越高，回火温度越高，硬度也越高。这是因为合金元素使得组织发生变化，从而影响了回火后的硬度。

2.冷却速度：冷却速度是影响回火后45钢硬度的重要因素。快速冷却会导致组织中的奥氏体含量增加，从而提高了45钢的硬度。

3.回火温度：45钢的回火温度可以根据硬度要求进行调节。一般来说，回火温度越高，硬度越低；回火温度越低，硬度越高。

三、45钢回火温度与硬度之间的关系曲线

通过实验和数据分析，可以得到一条45钢回火温度与硬度之间的关系曲线。该曲线通常呈现出一种“U”形状，即在一定的回火温度范围内，硬度随回火温度的升高而先减小后增大。这是因为在一定的温度范围内，回火过程中残留的孤峰碳化物溶解所导致的。

四、个人观点和理解

在我看来，45钢回火温度与硬度之间的关系曲线对于材料工程具有重要意义。通过合理地控制回火温度，我们可以获得符合要求的硬度，从而满足不同工程应用的需要。对于45钢回火温度与硬度之间关系的深入研究也有助于材料热处理工艺的优化。

五、总结和回顾

本文从45钢回火温度与硬度的基本概念出发，探讨了影响因素和关系曲线，并结合个人观点进行了分析。通过本文的阅读，相信您对45钢回火温度与硬度之间的关系有了更深入的理解。在工程实践中，我们应充分利用这一关系，通过科学合理地控制回火温度，来实现材料性能的最大化。

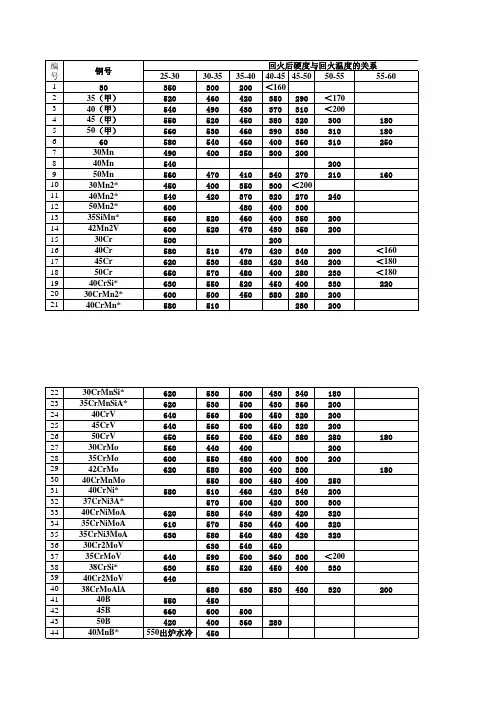

25-3030-3535-4040-4545-5050-5555-60

130350300200＜160

235（甲）520460420350290＜170

340（甲）540490430370310＜200

445（甲）550520450380320300180550（甲）560530460390330310180660580540460400360310250730Mn490400350300200840Mn540200950Mn5604704103402702101601030Mn2*450400350300＜200

1140Mn2*5404203703202702401250Mn2*6004804003001335SiMn*5605204604003502001442Mn2V6005204704303502001530Cr5002001640Cr580510470420340200＜160

1745Cr620530480420340200＜180

1850Cr650570480400280230＜180

1940CrSi*6305505204504003302202030CrMn2*6005004503802802002140CrMn*580510230200

2230CrMnSi*6205305004303401802335CrMnSiA*6205305004303602002440CrV6405605004503202002545CrV6405605004503202002650CrV6505605004503802801802730CrMo5604404002002835CrMo6005504804003002002942CrMo6205805004003001803040CrMnMo5505004504002503140CrNi*5805104604203402003237CrNi3A*5705004203003003340CrNiMoA6205805404804203203435CrNiMoA6105705304404003203535CrNi3MoA6305805404804203203630Cr2MoV6305404503735CrMoV640590500360300＜200

3cr2w8v钢的硬度与回火温度的关系

关于3cr2w8v钢的硬度与回火温度的关系

硬度与回火温度的基本原理

• 硬度：材料抵抗划痕或压痕的能力，常用硬度测试来评估材料的硬度。

• 回火：通过加热和冷却处理来改变材料的性质和硬度。

• 硬度与回火温度的关系：回火温度的选择会直接影响材料的硬度。

3cr2w8v钢的特性

• 3cr2w8v钢是一种高速工具钢，常用于切削工具和模具等应用领域。

• 它具有良好的耐磨性、硬度和高温稳定性。

不同回火温度下的硬度变化

• 高回火温度：当使用高回火温度对3cr2w8v钢进行处理时，材料的硬度会下降。这是因为高回火温度会导致材料的晶粒长大，减少了材料的硬度。

• 低回火温度：低回火温度可以提高3cr2w8v钢的硬度。低回火温度使材料中的碳化物细化且分布更均匀，增加了材料的硬度。 最佳回火温度的选择

• 在选择最佳回火温度时，需要考虑到应用的具体要求和材料的特性。

• 如果需要较高的硬度，可以选择较低的回火温度。

• 如果需要更好的韧性和耐冲击性，则可以选择较高的回火温度。

结论

3cr2w8v钢的硬度与回火温度存在直接关系。高回火温度会降低材料的硬度，而低回火温度可以提高材料的硬度。选择最佳回火温度需要综合考虑应用要求和材料特性。了解这个关系能帮助我们在工程应用中更好地使用3cr2w8v钢。

关于3cr2w8v钢的硬度与回火温度的关系续

影响回火温度的因素

碳含量

• 3cr2w8v钢中的碳含量会影响回火温度与硬度的关系。

• 较低的碳含量通常会导致较高的回火温度，而较高的碳含量则会导致较低的回火温度。

回火时间

• 回火时间也是影响回火温度与硬度关系的因素之一。 • 回火时间较短可能会导致未完全调控碳化物的析出，从而降低材料的硬度。

• 长时间回火则可使材料中的碳化物更充分析出，增加材料的硬度。

调控硬度与回火温度的方法

选择合适的回火温度范围

• 根据3cr2w8v钢的具体要求，选择合适的回火温度范围来达到所需的硬度和性能。
