施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。为此必须学会识图方法，才能收到事半功倍的效果。
（01）循序渐进
拿到一份图纸后，先看什么图，后看什么图，应该有主有次。
一般是按如下顺序进行：
1、仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；
2、接着看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；
3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；
4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；
5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；
6、另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。
只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到
先看说明后看图，顺序最好平立剖；
查对节点和大样，建筑结构对照读”
这样才能收到事半功倍的效果。
（02）记住尺寸
内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。
俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。
但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。
一般来说，作为要牢记以下一些尺寸：

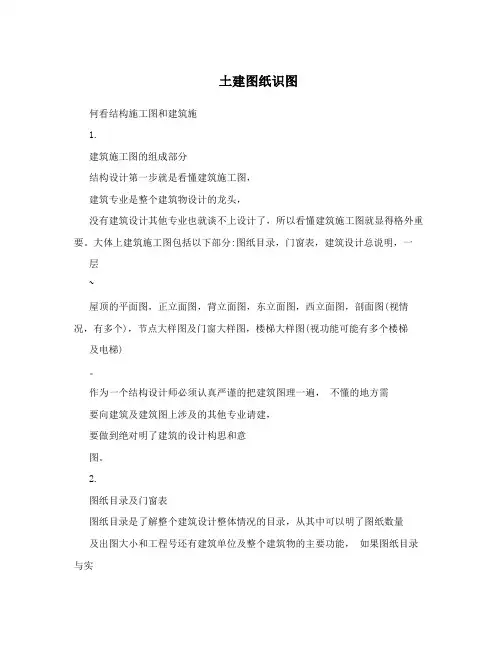

土建图纸识图
何看结构施工图和建筑施
1.
建筑施工图的组成部分
结构设计第一步就是看懂建筑施工图，
建筑专业是整个建筑物设计的龙头，
没有建筑设计其他专业也就谈不上设计了，所以看懂建筑施工图就显得格外重
要。大体上建筑施工图包括以下部分:图纸目录，门窗表，建筑设计总说明，一
层
~
屋顶的平面图，正立面图，背立面图，东立面图，西立面图，剖面图(视情
况，有多个)，节点大样图及门窗大样图，楼梯大样图(视功能可能有多个楼梯
及电梯)
。
作为一个结构设计师必须认真严谨的把建筑图理一遍， 不懂的地方需
要向建筑及建筑图上涉及的其他专业请建，
要做到绝对明了建筑的设计构思和意
图。
2.
图纸目录及门窗表
图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量
及出图大小和工程号还有建筑单位及整个建筑物的主要功能， 如果图纸目录与实 际图纸有出入，
必须与建筑核对情况。
门窗表相信大家不会陌生，
就是门窗编号
以及门窗尺寸及做法，这对大家在结构中计算荷载是必不可少的。
3.
建筑设计总说明
建筑设计总说明对结构设计是非常重要的，因为建筑设计总说明中会提到
很多做法及许多结构设计中要使用的数据，
比如:
建筑物所处位置
(结构中用以
确定设防列度及风载雪载)，黄海标高(用以计算基础大小及埋深桩顶标高等，
没有黄海标高，施工中根本无法施工)，墙体做法地面做法楼面做法
...
等等做法
(用以确定各部分荷载) ，
总之看建筑设计说明时不能草率，
这是结构设计正确
与否非常重要的一个环节。
4.
建筑平面图
建筑平面图就比较直观了，主要信息就是柱网布置及每层房间功能墙体布
置门窗布置楼梯位置等。 而一层平面图在进行上部结构建模中是不需要的
(有架
空层及地下室等除外)
，
一层平面图是在做基础时使用，
至于如何真正的做结构
博学笃行 自强不息
1
土建图纸怎么看
土建图纸是建筑项目中非常重要的文件之一，它们记录了建筑设计师的构思和计划，以及各种细节和要求。对于工程师、建筑师、施工人员和项目经理来说，理解和正确解读土建图纸至关重要。本文将为读者提供一些关键的指导，帮助他们更好地理解和运用土建图纸。
1. 图纸类型
首先，理解不同类型的土建图纸是十分重要的。常见的土建图纸包括平面图、立面图、剖面图、细部图、施工图等。平面图显示建筑物的地面布局和房间位置，立面图展示建筑物的正面和侧面外观，剖面图则展示建筑物的内部结构和层次。细部图则更加注重细节，展示了具体的建筑构件和装饰细节。施工图则更加详细，包括了材料、尺寸、标准和施工方法等。
2. 尺寸和比例
土建图纸通常按照比例来绘制，比如1:50或1:100等。在看图纸时，了解比例和尺寸是非常重要的。在图纸上标注的尺寸应与实际建筑物相对应。此外，图纸上的文字和标记也应该是清晰可读的，以便正确理解设计意图。 博学笃行 自强不息
2
3. 符号和标记
土建图纸上通常使用了大量的符号和标记来表示不同的元素和要素。例如，墙体、门窗、楼梯、管道、电线等都有对应的符号。了解这些符号和标记是必要的，以便正确地解读图纸并理解设计意图。一般来说，图纸上会有相应的图例来解释这些符号和标记的含义，务必仔细阅读和理解。
4. 建筑布局
土建图纸上的平面图通常展示了建筑物的总体布局和房间划分。通过仔细观察平面图，可以了解到建筑物的整体结构和空间安排，包括房间的大小、位置和连接方式等。此外，平面图也会标明建筑物的主要功能区域，比如客厅、餐厅、卧室等。
5. 剖面和细节
剖面图和细节图是土建图纸中的重要组成部分。剖面图可以展示建筑物的内部结构和层次，包括墙体、地板、屋顶、梁柱等。通过观察剖面图，可以了解建筑物的垂直维度和各种构件的布置。细节图则更加注重具体的构件和装饰细节，比如窗户、门、立柱、扶手等。通过仔细观察和理解细节图，可以确保建筑物在施工过程中细节的正确落实。 博学笃行 自强不息
建筑施工全过程图解 、如何看建筑施工图
1. 建筑施工图的组成部分 结构设计第一步就是看懂建筑施工图， 建筑专业是整个建筑物设计的龙头， 没有建筑设计其 他专业也就谈不上设计了， 所以看懂 建筑施工图就显得格外重要 。大体上建筑施工图包括以 下部分： 图纸目录，门窗表，建筑设计总说明，一层 ~屋顶的平面图，正立面图，背立面图， 东立面图，西立面图，剖面图（视情况，有多个） ，节点大样图及门窗大样图，楼梯大样图 （视功能可能有多个楼梯及电梯） 。作为一个结构设计师必须认真严谨的把建筑图理一遍， 不懂的地方需要向建筑及建筑图上涉及的其他专业请建， 要做到绝对明了建筑的设计构思和 意图。
2. 图纸目录及门窗表 图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和
工程号还有建筑单位及整个建筑物的主要功能， 如果图纸目录与实际图纸有出入， 必须与建 筑核对情况。
门窗表 相信大家不会陌生， 就是门窗编号以及门窗尺寸及做法， 这对大家在 结 构中计算荷载 是必不可少的。
3. 建筑设计总说明
建筑设计总说明对结构设计是非常重要的 ，因为建筑设计总说明中会提到很多做法及许 多结构设计中要使用的数据， 比如：建筑物所处位置 （结构中用以确定设防列度及风载雪载） ， 黄海标高（用以计算基础大小及埋深桩顶标高等，没有黄海标高，施工中根本无法施工） ， 墙体做法、地面做法、楼面做法 ...等等做法（用以确定各部分荷载） ，总之看建筑设计说明 时不能草率，这是结构设计正确与否非常重要的一个环节。
4. 建筑平面图 建筑平面图就比较直观了，主要信息就是柱网布置及每层房间功能、墙体布置、门窗布 置、楼梯位置等。 而一层平面图在进行上部结构建模中是不需要的 （有架空层及地下室等除 外），一层平面图是在做基础时使用，至于如何真正的做结构设计本文不详述，这里只讲如 何看建筑施工图。作为结构设计师在看平面图的同时，需要考虑建筑的柱网布置是否合理，
