土建图纸怎么看

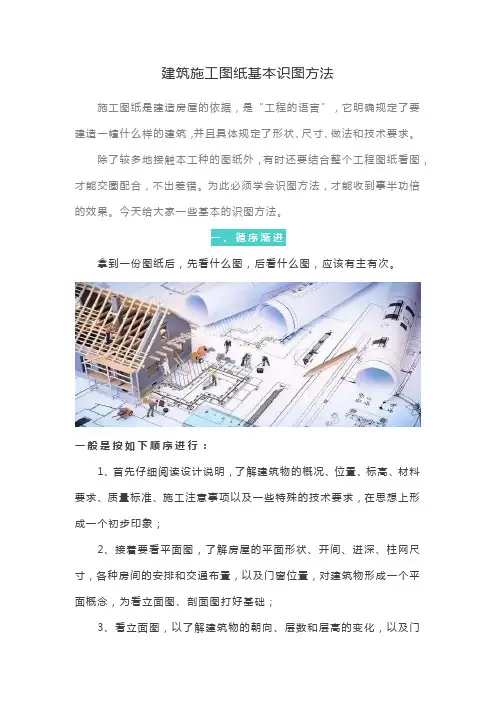

建筑施工图纸基本识图方法

施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。

除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。为此必须学会识图方法，才能收到事半功倍的效果。今天给大家一些基本的识图方法。

拿到一份图纸后，先看什么图，后看什么图，应该有主有次。

一般是按如下顺序进行：

1、首先仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；

2、接着要看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；

3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；

4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；

5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；

6、另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到“先看说明后看图；顺序最好为平、立、剖；查对节点和大样；建筑结构对照读”，这样才能收到事半功倍的效果。

内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。

一般来说，作为要牢记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘掉；纵横轴线心中记，层高总高很重要；结构尺寸要记住，构件型号别错了；基础尺寸是关键，结构强度不能少；梁柱断面记牢靠，门窗洞口要留好。

看图时必须弄清每张图纸之间的相互关系。因为一张图纸无法详细表达一项工程各部位的具体尺寸、做法和要求。必须用很多张图纸，从不同的方面表达某一个部位的做法和要求，这些不同部位的做法和要求，就是一个完整的建筑物的全貌。所以在一份施工图纸的各张图纸之间，都有着密切的联系。

图纸熟悉

1、接到图纸以后，查看图纸目录，看有否遗漏的图纸，数目是否齐全。

2、不论哪类施工图，应图纸与说明、图纸与尺寸相结合查看。

3、首先看总平面图，了解新建建筑物与其他建筑物的位置关系，新建总平面形式。从总说明中了解新建设计单位、建设单位的名称，建筑面积、层数、结构、绝对标高、朝向。

4、然后按顺序看建施、结施、安装施工图。

A、 建施：平面——立面——剖面——三合一对照

（1） 先总的看平面形状，然后顺着楼梯、走道入口的顺序看各个房间的布置形式、位置关系。开间、进深，门窗的开启方向，内部布置、外部形式。同时应结合尺寸。各层平面图应对照看，看尺寸有什么不同，布置形式有什么不同，有无矛盾之处。

（2） 立面图中了解各个部分的标高，立面形状，装饰做法，门窗的形式，阳台、雨蓬、水落管的位置。

（3） 剖面图中了解各个主要的建筑标高，层高、窗台的标高等。

B、 结施：基础——楼层——屋面

（1） 基础图中了解基础使用的材料、做法，不同基础的布置形式。

（2） 楼层：表示梁、板、柱、梯的平面位置，板的型号、数量、布置方向；现浇板的构造与配筋；各种梁的分布位置，结构与配筋及标高。各层结构相结合，看有什么不同，有否矛盾之处。

5、建施于结施相对照，结构上能否满足造型的需要，之间是否存在着差异，细看建筑做法，了解各部位使用的材料及装饰做法。最后看安装图纸，哪些部位需要预留、预埋，哪些部位与土建有冲突。

6、基础部分的放线根据基础结构图。

7、楼层部分的放线根据楼层布置平面图。

建筑识图基本知识

● 知识重点

1. 制图的基本规定

2. 投影法的基本知识

3. 点.直线.平面的投影

4. 剖面图的形成与表示方法

5. 建筑图纸的基本知识（建筑总平面图.平面图.立面图的形成与识读）

● 学习要求

通过本章学习培养空间想象能力，掌握物体与投影图之间的转换规律。为以后准确的理解设计师的设计意图.快速的制作建筑模型打下坚实的基础。

一. 制图的基本规定

1. 建筑工程图中的线型有：实线.虚线.点划线.折断线和波浪线等，其中有些线型还分粗.中.细三种。以下只作简要说明。

实

线

线型

宽度

用途

粗 b 1. 一般作主要可见轮廓线

2. 建筑立面图中外轮廓线

3. 总平面图中新建建筑物的可见轮廓线

中

0.5b 1. 建筑平.立.剖面图中一般构配件的轮廓线

2. 尺寸起止符号

细

0.25b 图例线.尺寸线.较小图形的中心线

虚

线

线型

宽度

用途

粗 b

1.新建建筑物的不可见轮廓线

中

0.5b 1.一般不可见轮廓线

2.建筑构造及建筑配件不可见轮廓线

细

0.25b 1.总平面图上原有建筑物和道路.桥涵.围墙及其他设施的不可见轮廓线

点

划

线

粗 b

结构图中的支撑线

中

0.5b

土方填挖区的零点线

细

0.25b

分水线.中心线.对称线.定位轴线

折断线

0.25 b

不需画全的断开界线

2.图纸比例

3.尺寸标注

（1）.尺寸组成及基本规定如下

（2）建筑尺寸标注的排列与布置

说明：

二. 投影法的基本知识

1. 投影的概念：

在日常生活中可以看到，当阳光或灯光照射物体，在墙面或地面上会产生影子。当光线照射的角度或距离改变时，影子的位置.形状也随之改变，人们从这些自然现象中认识到光线.物体和影子之间的关系，通过总结归纳，创造了投影法。

2018

二级建造师之建筑施工图纸详解

2018

年二级建造师考试时间预计为

5

月份，随着二级建造师考试难度的增加，尽早备考是最明智的选

择，优路教育特此为大家整理了二级建造师备考资料。

施工图纸是建造房屋的依据，是

“

工程的语言

”

，它明确规定了要建造一幢什么样的建筑，并且具体规定

了形状、尺寸、做法和技术要求。

除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。为此必

须学会识图方法，才能收到事半功倍的效果。今天给大家一些基本的识图方法。

循序渐进

拿到一份图纸后，先看什么图，后看什么图，应该有主有次。

一般是按如下顺序进行：

1

、仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一

些特殊的技术要求，在思想上形成一个初步印象；

2

、接着看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及

门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；

3

、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；

4

、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；

5

、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的

理解；

6

、另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做

到粗细结合，大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到：先看说明后看图，顺序最好

为平、立、剖；查对节点和大样，建筑结构对照读，这样才能收到事半功倍的效果。

记住尺寸

内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说：

“

没有规矩，不成方圆

”

，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施

工。但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。

但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。这
