常用轴承种类

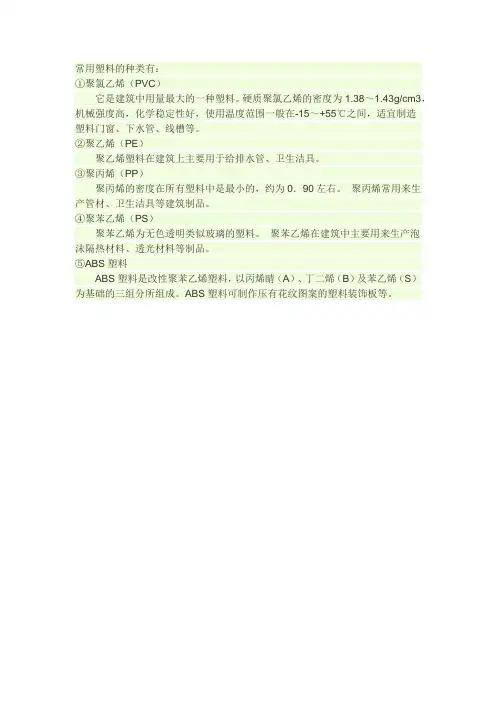

常用塑料的种类有：

①聚氯乙烯（PVC）

它是建筑中用量最大的一种塑料。硬质聚氯乙烯的密度为1.38～1.43g/cm3，机械强度高，化学稳定性好，使用温度范围一般在-15～+55℃之间，适宜制造塑料门窗、下水管、线槽等。

②聚乙烯（PE）

聚乙烯塑料在建筑上主要用于给排水管、卫生洁具。

③聚丙烯（PP）

聚丙烯的密度在所有塑料中是最小的，约为0．90左右。 聚丙烯常用来生产管材、卫生洁具等建筑制品。

④聚苯乙烯（PS）

聚苯乙烯为无色透明类似玻璃的塑料。 聚苯乙烯在建筑中主要用来生产泡沫隔热材料、透光材料等制品。

⑤ABS塑料

ABS塑料是改性聚苯乙烯塑料，以丙烯睛（A）、丁二烯（B）及苯乙烯（S）

为基础的三组分所组成。ABS塑料可制作压有花纹图案的塑料装饰板等。

第 1 页 共 16 页 轴承基本常识培训

一、 概述

轴承作为一种基本的机械零件，要机械设备中应用极为广泛，几乎有转动的地方就有轴承的应用。目前世界上的大的轴承供应商主要有：FAG、SKF、NSK、TIMKEN等。

二、 分类

 轴承有滚动轴承和滑动轴承之分。滑动轴承受速度和载荷的限制，应用较少。滚动轴承和滑动轴承相比有以下特点：

 起动摩擦小；

 在国际上推广了标准化、规格化，其互换性好；

 简化了轴承的外围构造，便于保养、检查；

 一般可以同时承受径向负荷和轴向负荷；

 比较易于高、低温下使用；

 为了提高刚性，即使在负间隙（预负荷状态）也可以使用；

 滚动轴承的分类：

 以滚动体分：球轴承和滚子轴承；

 以负荷方向分：向心轴承和推力轴承：

 主要承受径向载荷，同时也能承受少量的轴向载荷的轴承叫向心轴承 ，其公称接触角α＜45°

 尺寸相同时，滚子轴承比球轴承的承载能力更大；

 N型、NU型圆柱滚子轴承只能承受径向载荷，不能承受轴向载荷；

 主要承受轴向载荷的轴承叫推力轴承，其公称接触角α＞45°；

 轴向力高时，优先选用推力圆柱滚子轴承和推力调心滚子轴承；

 推力调心滚子轴承和单向推力角接触轴承同时能承受径向和轴向载荷，而其它推力轴承只能承受轴向载荷；

三、 轴承组成

 一般由内圈、外圈、滚动体、保持架组成；碳化硅轴承由两个环组成；

 材料：一般情况下的轴承钢—低合金、高纯度整体淬火铬钢；

对承受高冲击载荷和交变弯曲应力的轴承—渗碳钢；

腐蚀环境：要求轴承具有耐蚀性—不锈钢； 第 2 页 共 16 页 新型材料；碳化硅；

四、 保持架

 作用：

 分离各个滚动体，使工作中的摩擦和发热量最小；

 保持滚动体之间距离相等，使载荷平均分配；

 使可分离轴承和内外圈相互摆时滚动体不致掉出；

 在轴承非承载区引导滚动体；

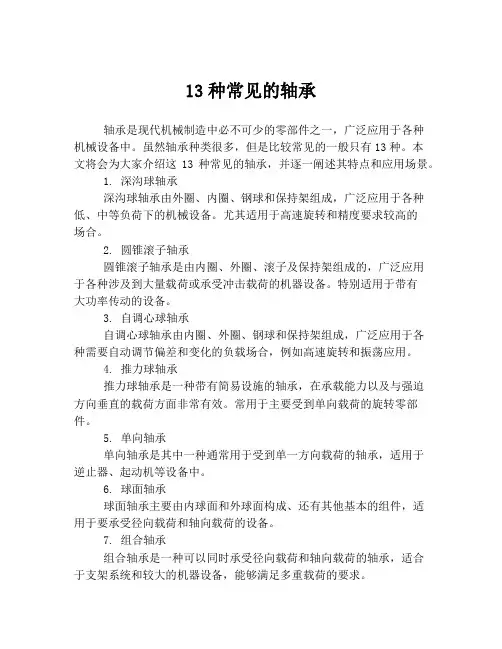

13种常见的轴承

轴承是现代机械制造中必不可少的零部件之一，广泛应用于各种机械设备中。虽然轴承种类很多，但是比较常见的一般只有13种。本文将会为大家介绍这13种常见的轴承，并逐一阐述其特点和应用场景。

1. 深沟球轴承

深沟球轴承由外圈、内圈、钢球和保持架组成，广泛应用于各种低、中等负荷下的机械设备。尤其适用于高速旋转和精度要求较高的场合。

2. 圆锥滚子轴承

圆锥滚子轴承是由内圈、外圈、滚子及保持架组成的，广泛应用于各种涉及到大量载荷或承受冲击载荷的机器设备。特别适用于带有大功率传动的设备。

3. 自调心球轴承

自调心球轴承由内圈、外圈、钢球和保持架组成，广泛应用于各种需要自动调节偏差和变化的负载场合，例如高速旋转和振荡应用。

4. 推力球轴承

推力球轴承是一种带有简易设施的轴承，在承载能力以及与强迫方向垂直的载荷方面非常有效。常用于主要受到单向载荷的旋转零部件。

5. 单向轴承

单向轴承是其中一种通常用于受到单一方向载荷的轴承，适用于逆止器、起动机等设备中。

6. 球面轴承

球面轴承主要由内球面和外球面构成、还有其他基本的组件，适用于要承受径向载荷和轴向载荷的设备。

7. 组合轴承

组合轴承是一种可以同时承受径向载荷和轴向载荷的轴承，适合于支架系统和较大的机器设备，能够满足多重载荷的要求。 8. 滑动轴承

滑动轴承是由支架、梁和滑动层涂料构成，广泛应用在机械设备中，以在摩擦表面上产生应变来分散载荷。

9. 圆柱滚子轴承

圆柱滚子轴承多用于带有大直径和长长度的设备，如挖掘机、汽车后桥、造纸机等。它主要由内圈、外圈、滚子和保持架构成。

10. 长轴承

长轴承是一种防护较强的轴承，在需要经常进行维护和保养的设备中应用广泛，如电动机和发电机。

11. 球面滚子轴承

球面滚子轴承具有很好的中等负荷承载能力，并且适用于需要频繁进行旋转运动的机器设备。

12. 规定轴承

机械轴承介绍

轴承（Bearing）,

是当代机械设备中一种重要零部件。它的主要功能是支撑机械旋转体，支撑轴及轴上的 零件，降低其运动过程中的摩擦系数，减少转子在旋转过程中的摩擦和磨损，并保证其回转 精度。

轴承的分类

1、 按运动元件摩擦性质的不同，轴承可分为滚动轴承和滑动轴承两大类。

滚动轴承一般由外圈、内圈、滚动体和保持架四部分组成。按滚动体的形状，滚动轴承 分为球轴承和滚子轴承两大类。

滑动轴承

滑动轴承不分内外圈也没有滚动体，一般是由耐磨材料制成。常用于低速，重载及加注 润滑油及维护困难的机械转动部位。

关节轴承

关节轴承的滑动接触表面为球面，主要适用于摆动运动、倾斜运动和旋转运动。

滚动轴承

2、 滚动轴承按其所能承受的载荷方向或公称接触角的不同分为向心轴承、推力轴承和

向心推力轴承。

其中径向接触轴承为公称接触角为0的向心轴承，向心角接触轴承为公称接触角大于0

到45的向心轴承。轴向接触轴承为公称接触角为90的推力轴承，推力角接触轴承为

公称接触角大于45但小于90的推力轴承。

3、 按滚动体的形状可分为球轴承和滚子轴承。

滚子轴承按滚子种类分为：圆柱滚子轴承、滚针轴承、圆锥滚子轴承和调心滚子轴

承。

4、 按其工作时能否调心分为调心轴承----滚道是球面形的，能适应两滚道轴心线间的角 偏差及角运动的轴承和非调心轴承（刚性轴承）----能阻抗滚道间轴心线角偏移的轴承。

5、 按滚动体的列数分为单列轴承、双列轴承和多列轴承。

6、 按其部件（套圈）能否分离分为可分离轴承和不可分离轴承。

按其结构形状（如有无装填槽,有无内、外圈以及套圈的形状，挡边的结构，甚至有无保持 架等）还可以分为多种结构类型。

7、 按其外径尺寸大小分为微型轴承(<26mm)、小型轴承(28-55mm)、中小型轴承

(60-115)、中大型轴承(120-190mm)、大型轴承(200-430mm)和特大型轴承 (>440mm)。
