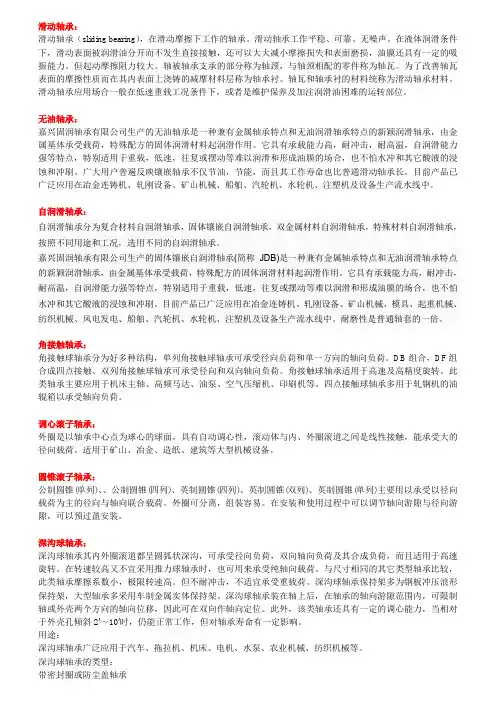

轴承的分类及用途

滑动轴承：

滑动轴承（sliding bearing），在滑动摩擦下工作的轴承。滑动轴承工作平稳、可靠、无噪声。在液体润滑条件

下，滑动表面被润滑油分开而不发生直接接触，还可以大大减小摩擦损失和表面磨损，油膜还具有一定的吸

振能力。但起动摩擦阻力较大。轴被轴承支承的部分称为轴颈，与轴颈相配的零件称为轴瓦。为了改善轴瓦

表面的摩擦性质而在其内表面上浇铸的减摩材料层称为轴承衬。轴瓦和轴承衬的材料统称为滑动轴承材料。

滑动轴承应用场合一般在低速重载工况条件下，或者是维护保养及加注润滑油困难的运转部位。

无油轴承：

嘉兴固润轴承有限公司生产的无油轴承是一种兼有金属轴承特点和无油润滑轴承特点的新颖润滑轴承，由金

属基体承受载荷，特殊配方的固体润滑材料起润滑作用。它具有承载能力高，耐冲击，耐高温，自润滑能力

强等特点，特别适用于重载，低速，往复或摆动等难以润滑和形成油膜的场合，也不怕水冲和其它酸液的浸

蚀和冲刷。广大用户普遍反映镶嵌轴承不仅节油，节能，而且其工作寿命也比普通滑动轴承长。目前产品已

广泛应用在冶金连铸机、轧刚设备、矿山机械、船舶、汽轮机、水轮机、注塑机及设备生产流水线中。

自润滑轴承： 自润滑轴承分为复合材料自润滑轴承，固体镶嵌自润滑轴承，双金属材料自润滑轴承，特殊材料自润滑轴承，

按照不同用途和工况，选用不同的自润滑轴承。

嘉兴固润轴承有限公司生产的固体镶嵌自润滑轴承(简称JDB)是一种兼有金属轴承特点和无油润滑轴承特点

的新颖润滑轴承，由金属基体承受载荷，特殊配方的固体润滑材料起润滑作用。它具有承载能力高，耐冲击，

耐高温，自润滑能力强等特点，特别适用于重载，低速，往复或摆动等难以润滑和形成油膜的场合，也不怕

水冲和其它酸液的浸蚀和冲刷。目前产品已广泛应用在冶金连铸机、轧刚设备、矿山机械、模具、起重机械、

纺织机械、风电发电、船舶、汽轮机、水轮机、注塑机及设备生产流水线中。耐磨性是普通轴套的一倍。

角接触轴承：

角接触球轴承分为好多种结构，单列角接触球轴承可承受径向负荷和单一方向的轴向负荷。DB组合，DF组

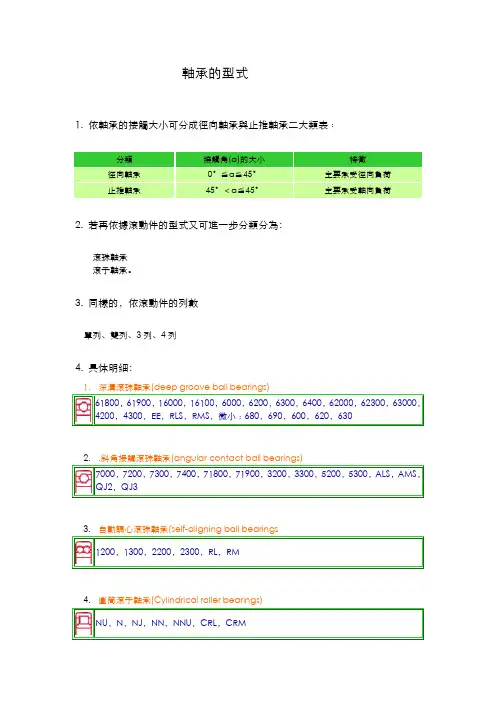

軸承的型式

1. 依軸承的接觸大小可分成徑向軸承與止推軸承二大類表︰

分類 接觸角(α)的大小 特徵

徑向軸承 0°≦α≦45° 主要承受徑向負荷

止推軸承 45°＜α≦45° 主要承受軸向負荷

2. 若再依據滾動件的型式又可進一步分類分為：

滾珠軸承

滾子軸承。

3. 同樣的，依滾動件的列數

單列、雙列、3列、4列

4. 具体明细：

1. 深溝滾珠軸承(deep groove ball bearings)

61800，61900，16000，16100，6000，6200，6300，6400，62000，62300，63000，4200，4300，EE，RLS，RMS，微小﹕680，690，600，620，630

2. .斜角接觸滾珠軸承(angular contact ball bearings)

7000，7200，7300，7400，71800，71900，3200，3300，5200，5300，ALS，AMS，QJ2，QJ3

3. 自動調心滾珠軸承(self-aligning ball bearings

1200，1300，2200，2300，RL，RM

4. 圓筒滾子軸承(Cylindrical roller bearings)

NU，N，NJ，NN，NNU，CRL，CRM

5.. 滾針軸承(Needle roller bearings)

HK，NK，NA，RNA，NKIS，BK，NKIB，NAST，NATR，NATV，RSTO，STO，PNA，RPNA，NKX，NX，KR，KRV，KRVE，NUTR

6.球面滾子軸承擔(Spherical roller bearings)

23000，22200，23200，21300，22300，23900，24000，23100，24100

7.錐形滾子軸承(Taper roller bearings)

32900，32000，33000，30200，32200，33200，30300，32300，33100

轴承相关知识点总结

1. 轴承的基本原理

轴承的作用是支撑旋转部件，并确保其在工作过程中的平稳旋转。基本原理是通过减少摩擦系数，降低旋转部件的能耗，同时能够传递载荷和转矩，确保机械设备的正常工作。

2. 轴承的分类

根据不同的工作原理和结构特点，轴承可以分为滚动轴承和滑动轴承两种类型。滚动轴承包括圆柱滚子轴承、圆锥滚子轴承、球形滚子轴承等，滑动轴承包括滑动衬套轴承、滑动片轴承等。

3. 滚动轴承

滚动轴承是通过滚动体在轴承内部滚动，减少与内外环之间的摩擦，以达到降低能耗和传递载荷的目的。滚动轴承因其结构紧凑、转速高、承载能力大等特点，被广泛应用于各种大型机械设备中。

4. 滑动轴承

滑动轴承是通过润滑膜在轴承内部滑动，减少与内外环之间的摩擦，以达到降低能耗和传递载荷的目的。滑动轴承因其结构简单、维护方便、适用于低速、高载荷的工况等特点，被广泛应用于各种小型机械设备中。

5. 轴承的选择

在选择轴承时，需要考虑工作环境、转速、载荷等因素，以确保选择到合适的轴承类型和规格，从而提高机械设备的工作效率和使用寿命。

6. 轴承的安装和维护

轴承在安装过程中需要保持轴承与轴承座之间的准确配合，确保轴承的安装质量；在使用过程中，需要定期对轴承进行润滑和检查，以确保轴承的正常工作和使用寿命。

7. 轴承的故障和排除

轴承在使用过程中会出现各种故障，如过热、发呆、噪音等，需要根据具体情况采取相应的排除措施，以确保轴承的正常工作和使用寿命。

轴承作为机械设备中的重要零部件，对于提高机械设备的工作效率和使用寿命起着至关重要的作用。因此，了解轴承的基本原理、分类、选择、安装和维护等知识点对于提高对轴承的运用和维护水平意义重大。

深沟球轴承

最具代表性的滚动轴承，用途广泛

可承受径向负荷与双向轴向负荷

适用于高速旋转及要求低噪声、低振动的场合

带钢板防尘盖或橡胶密封圈的密封型轴承内预先充填了适量的润滑脂

外圈带止动环或凸缘的轴承，即容易轴向定位，又便于外壳内的安装

最大负荷型轴承的尺寸与标准轴承相同，但内、外圈有一处装填槽，增加了装球数，提高了额定负荷

主要适用的保持架：钢板冲压保持架（波形、冠形…单列；S形…双列）

铜合金或酚醛树脂切制保持架、合成树脂成形保持架

主要用途：汽车：后轮、变速器、电气装置部件

电气：通用电动机、家用电器

其他：仪表、内燃机、建筑机械、铁路车辆、装卸搬运机械、农业机械、各种产业机械

角接触球轴承

套圈与球之间有接触角，标准的接触角为15°、30°和40°

接触角越大轴向负荷能力也越大

接触角越小则越有利于高速旋转

单列轴承可承受径向负荷与单向轴向负荷

DB组合、DF组合及双列轴承可承受径向负荷与双向轴向负荷

DT组合适用单向轴向负荷较大，单个轴承的额定负荷不足的场合

高速用ACH型轴承球径小、球数多，大多用于机床主轴

角接触球轴承适用于高速及高精度旋转

结构上为背面组合的两个单列角接触球轴承共用内圈与外圈，可承受径向负荷与双向轴向负荷

无装填槽轴承也有密封型

主要适用的保持架：钢板冲压保持架（碗形…单列；S形、冠形…双列）

铜合金或酚醛树脂切制保持架、合成树脂成形保持架

主要用途：单列：机床主轴、高频马达、燃汽轮机、离心分离机、小型汽车前轮、差速器小齿轮轴

双列：油泵、罗茨鼓风机、空气压缩机、各类变速器、燃料喷射泵、印刷机械

四点接触球轴承

可承受径向负荷与双向轴向负荷

单个轴承可代替正面组合或背面组合的角接触球轴承

适用于承受纯轴向负荷或轴向负荷成份较大的合成负荷

该类轴承承受任何方向的轴向负荷时都能形成其中的一个接触角（α），因此套圈与球总在任一接触线上的两面三刀点接触

主要适用的保持架：铜合金切制保持架 主要用途：飞机喷气式发动机、燃汽轮机
