箱式电阻炉操作规程

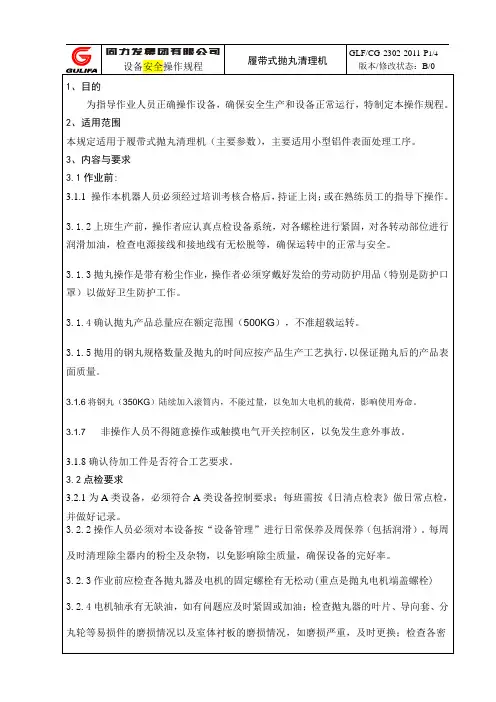

履带式抛丸清理机

设备安全操作规程 GLF/CG 2302-2011 P1/1

版本/修改状态：B/0

1、目的

为指导作业人员正确操作设备，确保安全生产和设备正常运行，特制定本操作规程。

2、适用范围

本规定适用于履带式抛丸清理机（主要参数），主要适用小型铝件表面处理工序。

3、内容与要求

3.1作业前:

3.1.1 操作本机器人员必须经过培训考核合格后，持证上岗；或在熟练员工的指导下操作。

3.1.2上班生产前，操作者应认真点检设备系统，对各螺栓进行紧固，对各转动部位进行润滑加油，检查电源接线和接地线有无松脱等，确保运转中的正常与安全。

3.1.3抛丸操作是带有粉尘作业，操作者必须穿戴好发给的劳动防护用品（特别是防护口罩）以做好卫生防护工作。

3.1.4确认抛丸产品总量应在额定范围（500KG），不准超载运转。

3.1.5抛用的钢丸规格数量及抛丸的时间应按产品生产工艺执行，以保证抛丸后的产品表面质量。

3.1.6将钢丸（350KG）陆续加入滚筒内，不能过量，以免加大电机的载荷，影响使用寿命。

3.1.7 非操作人员不得随意操作或触摸电气开关控制区，以免发生意外事故。

3.1.8确认待加工件是否符合工艺要求。

3.2点检要求

3.2.1为A类设备，必须符合A类设备控制要求；每班需按《日清点检表》做日常点检，并做好记录。

3.2.2操作人员必须对本设备按“设备管理”进行日常保养及周保养（包括润滑）。每周及时清理除尘器内的粉尘及杂物，以免影响除尘质量，确保设备的完好率。

3.2.3作业前应检查各抛丸器及电机的固定螺栓有无松动(重点是抛丸电机端盖螺栓)

3.2.4电机轴承有无缺油，如有问题应及时紧固或加油；检查抛丸器的叶片、导向套、分丸轮等易损件的磨损情况以及室体衬板的磨损情况，如磨损严重，及时更换；检查各密 履带式抛丸清理机

设备安全操作规程 GLF/CG 2302-2011 P2/2

第- 1 -页

SOP/QC(07)026－01

SX-4-10箱式电阻炉操作及预防性

维护操作规程

文件类别：操作规程

颁发部门 分发部门 份数 分发部门 份数

质量管理部 质量管理部 人事行政部

生产部 工程部

物料部 销售部

审批表

签名 部 门 日 期

制 订 人 年 月 日

审 核 人 年 月 日

批 准 人 年 月 日

生效日期 年 月 日

江西中兴汉方药业有限公司

题 目 SX-4-10箱式电阻炉操作及预防性维护操作规程 编 码 SOP/QC(07)026-01

第- 2 -页 目的：制定SX-4-10电阻炉配制检验标准操作规程，规范SX-4-10电阻炉配制检验操作，保证SX-4-10电阻炉配制检验结果的准确。

依据：《中华人民共和国药典》2015年版；

范围：适用于SX-4-10电阻炉配制及标定。

责任：质量控制科QC主任及QC检验员、质量保证科QA主任及QA对本规程的实施负责。质量管理部经理负领导责任。

正文：

1操作方法

1.1 仪器使用前确认：

1.1.1 使用前必须查看仪器是否校准合格并在有效期内。

1.1.2 使用前必须查看设备使用记录，核实前一次的使用是否有异常情况。有异常情况不允许直接使用，必须第一时间向质量控制科主管进行汇报，确认无误后方可使用。

1.1.3 待一切准备就绪，可以放入加热品，并关上箱门。

1.1.4 接上电源后，开启电源开关，加热器开始加热，按所需温度，转动温度设定旋钮。

1.1.5 温控仪表操作规程：首先将数显调节仪的开关，扳至设定（Set）状态，转动旋钮至所需的温度，显示屏显示设定的温度，调节完成后，再将开关扳至测量（Measure）状态，显示屏显示箱体内的温度。

1.2当指示绿灯亮时，表示升温，红灯亮时停止升温，加热器停止加热。当红绿灯交替跳动时，表示进入恒温状态。

1.3实验结束后，关闭电源。并使用专用工具进行小心取出试样，以避免人员伤害。

箱式电阻炉操作规程

1、工作前

查验交接班记录。

a.检查炉膛清洁状况，并清扫氧化铁皮。

b.检查炉门开启机构的轮轴与滑轨的润滑情况。

c.检查炉衬、电阻丝和热电偶引出棒的安装紧固情况，检查仪表是否正常。

d.检查炉底电阻丝、炉底板、活动炉底的传动机构及电动机引出线实购正常良好。

e.操作人员穿戴好规定的防护用品，并熟悉安全操作规程。

2、工作前

a.新修炉要按 工艺规程进行烘炉。

b.切断电源，按 工艺规程进行烘炉。

c.关闭炉门。

d.按工艺规定进行保温。

e.通电加热。

3、工作后

a.切断电源。

b.按工艺规程进行出炉。

c.重新装炉，按以上程序重复进行。

d.连续作业时，必须认真填写交接班记录，同时向接班人当面交接

清楚。

e.按设备维护规程维护保养设备。

4、注意事项 a.炉膛最高使用温度不超过950?。

b.操作时应经常观察炉膛实际温度，以免在仪表失灵时造成事故。

c.进、出炉时应注意保护热电偶。

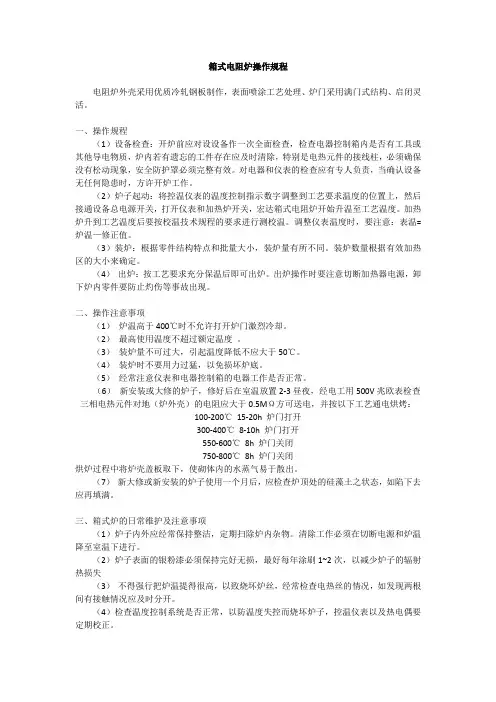

箱式电阻炉操作规程

电阻炉外壳采用优质冷轧钢板制作，表面喷涂工艺处理、炉门采用满门式结构、启闭灵活。

一、操作规程

（1）设备检查：开炉前应对设设备作一次全面检查，检查电器控制箱内是否有工具或其他导电物质，炉内若有遗忘的工件存在应及时清除，特别是电热元件的接线柱，必须确保没有松动现象，安全防护罩必须完整有效。对电器和仪表的检查应有专人负责，当确认设备无任何隐患时，方许开炉工作。

（2）炉子起动：将控温仪表的温度控制指示数字调整到工艺要求温度的位置上，然后接通设备总电源开关，打开仪表和加热炉开关，宏达箱式电阻炉开始升温至工艺温度。加热炉升到工艺温度后要按校温技术规程的要求进行测校温。调整仪表温度时，要注意：表温=炉温—修正值。

（3）装炉：根据零件结构特点和批量大小，装炉量有所不同。装炉数量根据有效加热区的大小来确定。

（4） 出炉：按工艺要求充分保温后即可出炉。出炉操作时要注意切断加热器电源，卸下炉内零件要防止灼伤等事故出现。

二、操作注意事项

（1） 炉温高于400℃时不允许打开炉门激烈冷却。

（2） 最高使用温度不超过额定温度 。

（3） 装炉量不可过大，引起温度降低不应大于50℃。

（4） 装炉时不要用力过猛，以免损坏炉底。

（5） 经常注意仪表和电器控制箱的电器工作是否正常。

（6） 新安装或大修的炉子，修好后在室温放置2-3昼夜，经电工用500V兆欧表检查三相电热元件对地（炉外壳）的电阻应大于0.5MΩ方可送电，并按以下工艺通电烘烤：

100-200℃ 15-20h 炉门打开

300-400℃ 8-10h 炉门打开

550-600℃ 8h 炉门关闭

750-800℃ 8h 炉门关闭

烘炉过程中将炉壳盖板取下，使砌体内的水蒸气易于散出。

（7） 新大修或新安装的炉子使用一个月后，应检查炉顶处的硅藻土之状态，如陷下去应再填满。

三、箱式炉的日常维护及注意事项
