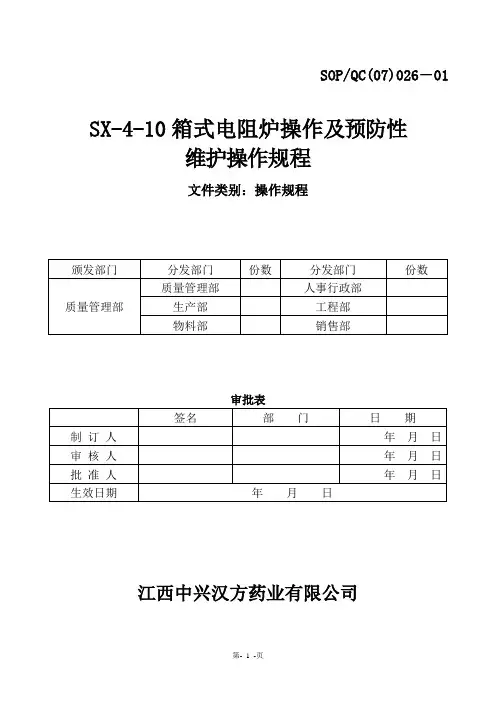

箱式电阻炉操作规程

第- 1 -页

SOP/QC(07)026－01

SX-4-10箱式电阻炉操作及预防性

维护操作规程

文件类别：操作规程

颁发部门 分发部门 份数 分发部门 份数

质量管理部 质量管理部 人事行政部

生产部 工程部

物料部 销售部

审批表

签名 部 门 日 期

制 订 人 年 月 日

审 核 人 年 月 日

批 准 人 年 月 日

生效日期 年 月 日

江西中兴汉方药业有限公司

题 目 SX-4-10箱式电阻炉操作及预防性维护操作规程 编 码 SOP/QC(07)026-01

第- 2 -页 目的：制定SX-4-10电阻炉配制检验标准操作规程，规范SX-4-10电阻炉配制检验操作，保证SX-4-10电阻炉配制检验结果的准确。

依据：《中华人民共和国药典》2015年版；

范围：适用于SX-4-10电阻炉配制及标定。

责任：质量控制科QC主任及QC检验员、质量保证科QA主任及QA对本规程的实施负责。质量管理部经理负领导责任。

正文：

1操作方法

1.1 仪器使用前确认：

1.1.1 使用前必须查看仪器是否校准合格并在有效期内。

1.1.2 使用前必须查看设备使用记录，核实前一次的使用是否有异常情况。有异常情况不允许直接使用，必须第一时间向质量控制科主管进行汇报，确认无误后方可使用。

1.1.3 待一切准备就绪，可以放入加热品，并关上箱门。

1.1.4 接上电源后，开启电源开关，加热器开始加热，按所需温度，转动温度设定旋钮。

1.1.5 温控仪表操作规程：首先将数显调节仪的开关，扳至设定（Set）状态，转动旋钮至所需的温度，显示屏显示设定的温度，调节完成后，再将开关扳至测量（Measure）状态，显示屏显示箱体内的温度。

1.2当指示绿灯亮时，表示升温，红灯亮时停止升温，加热器停止加热。当红绿灯交替跳动时，表示进入恒温状态。

1.3实验结束后，关闭电源。并使用专用工具进行小心取出试样，以避免人员伤害。

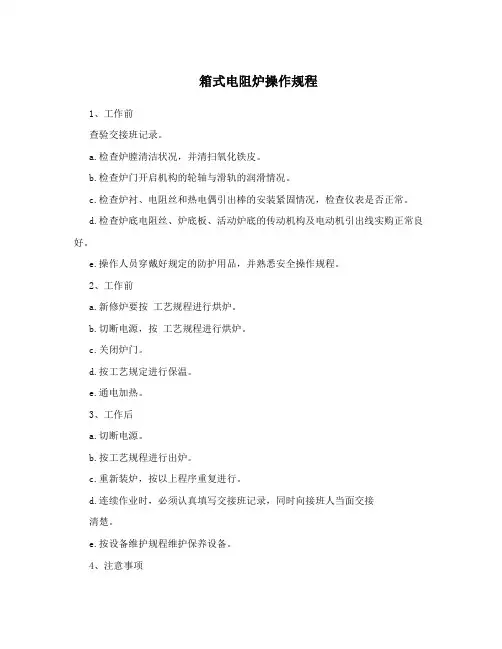

箱式电阻炉操作规程

1、工作前

查验交接班记录。

a.检查炉膛清洁状况，并清扫氧化铁皮。

b.检查炉门开启机构的轮轴与滑轨的润滑情况。

c.检查炉衬、电阻丝和热电偶引出棒的安装紧固情况，检查仪表是否正常。

d.检查炉底电阻丝、炉底板、活动炉底的传动机构及电动机引出线实购正常良好。

e.操作人员穿戴好规定的防护用品，并熟悉安全操作规程。

2、工作前

a.新修炉要按 工艺规程进行烘炉。

b.切断电源，按 工艺规程进行烘炉。

c.关闭炉门。

d.按工艺规定进行保温。

e.通电加热。

3、工作后

a.切断电源。

b.按工艺规程进行出炉。

c.重新装炉，按以上程序重复进行。

d.连续作业时，必须认真填写交接班记录，同时向接班人当面交接

清楚。

e.按设备维护规程维护保养设备。

4、注意事项 a.炉膛最高使用温度不超过950?。

b.操作时应经常观察炉膛实际温度，以免在仪表失灵时造成事故。

c.进、出炉时应注意保护热电偶。

箱式电阻炉操作规程

一、操作规程

(1) 设备检查：开炉前应对设设备作一次全面检查，检查电器控制 箱内是否有工具或其他导电物质， 炉内若有遗忘的工件存在应及时清 除，特别是电热元件的接线柱，必须确保没有松动现象，安全防护罩 必须完整有效。 对电器和仪表的检查应有专人负责， 当确认设备无任 何隐患时，方许开炉工作。

(2) 炉子起动：将控温仪表的温度控制指示数字调整到工艺要求温 度的位置上，然后接通设备总电源开关，打开仪表和加热炉开关，炉 子开始升温至工艺温度。 加热炉升到工艺温度后要按校温技术规程的 要求进行测校温。调整仪表温度时，要注意：表温 =炉温—修正值。

(3) 装炉：根据零件结构特点和批量大小，装炉量有所不同。装炉 数量根据有效加热区的大小来确定。

(4) 出炉：按工艺要求充分保温后即可出炉。出炉操作时要注意切 断加热器电源，卸下炉内零件要防止灼伤等事故出现。

二、操作注意事项

(1)炉温高于400C时不允许打开炉门激烈冷却。

( 2) 最高使用温度不超过额定温度 。

(3)装炉量不可过大，引起温度降低不应大于 50C。

( 4) 装炉时不要用力过猛，以免损坏炉底。

( 5) 经常注意仪表和电器控制箱的电器工作是否正常。

( 6) 新安装或大修的炉子，修好后在室温放置 2-3 昼夜，经电工用 500V兆欧表检查三相电热元件对地（炉外壳）的电阻应大于 0.5MQ

方可送电，并按以下工艺通电烘烤：

100-200C 15-20h 炉门打开

300-400C 8-10h 炉门打开

550-600C 8h炉门关闭

750-800C 8h炉门关闭 烘炉过程中将炉壳盖板取下，使砌体内的水蒸气易于散出。

（7） 新大修或新安装的炉子使用一个月后， 应检查炉顶处的硅藻土 之状态，如陷下去应再填满。

三、箱式炉的日常维护及注意事项

（ 1 ）炉子内外应经常保持整洁，定期扫除炉内杂物。清除工作必须 在切断电源和炉温降至室温下进行。

箱式电阻炉操作规程

一.准备工作:

1.接入电源:电压220V、总功率4KW;室温~1000℃。

2.配电导线截面积不得小于2.5mm2,配电盘的空气开关不得小于16A。用前需检查。

二.操作规程:

1.打开控制箱上的空气开关送入电源。

2.仪表显示灯亮。

3.输入控温程序曲线。

4.按下热启动键,控制回路接触器吸合。

5.按住仪表上“下箭头键”2秒钏,SV显示“RUN”,投入仪表自动控制状态。

6.程序运行结束,仪表处于“STOP”的基本状态。若中途需停止运行控制温程序,按仪表“上箭

头键”,使仪表处于“STOP”的基本状态。

7.按下红色加热关闭按键使控制回路接触器断开。

8.关闭空气开关切断电源,工作结束。

三.温控程序的设定:

1.在基本状态按“左箭头键”一次,仪表进入控温程序设置状态,仪表首先显示的是当前运行段

起始给定值,可按“箭头键”修改数据。

2.按“确认键”依次显示下一个要设置的程序值(当前段运行时间),每段控温按CT的方式依次

排列,即该段的起始温度>该段运行时间>目标值,该段目标值是下一段的起始温度。按“箭头键”可修改这些值。

3.按“左箭头键”约3秒,可返回设置上一个数据。

4.运行曲线结束一定要设置结束语“Tx -121”。并注意程序要有连续性。

5.按“左箭头键”再按“确认键”可退出程序设置状态。如果没有任何按键操作,约30秒后仪表

会自动退出参数设置状态。

四.维护和与注意事项:

1.该电炉的升温速率500℃以下≤5℃/min,500℃~800℃之间≤10℃/min,

800℃以上≤5℃/min。

2.电炉使用时炉湿不得超过额定温度,长期使用一般应比额定温度降低50~100℃使用,以免损坏

加热元件及内炉衬。

3.禁止向炉膛内直接灌注液体及熔解金属,炉膛内的纤维板材上不准直接放置金属等材料,以免损

坏炉膛。经常清除炉膛内的杂物,以保持炉膛内的清洁。
