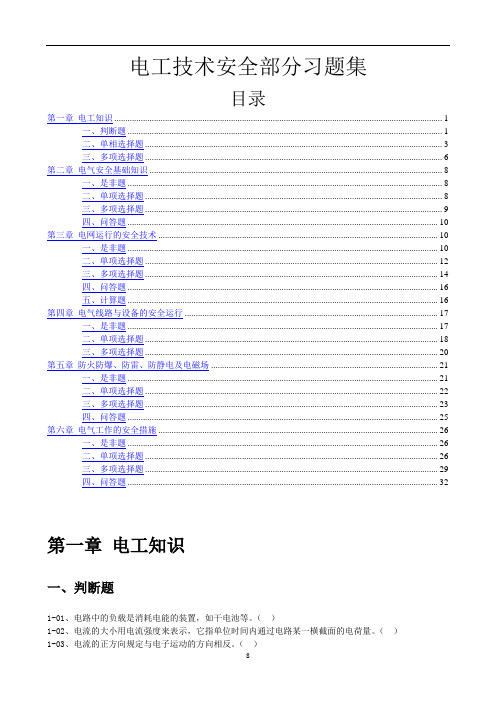

电工技术安全部分习题集目录第一章电工知识 (1)一、判断题 (1)二、单相选择题 (3)三、多项选择题 (6)第二章电气安全基础知识 (8)一、是非题 (8)二、单项选择题 (8)三、多项选择题 (9)四、问答题 (10)第三章电网运行的安全技术 (10)一、是非题 (10)二、单项选择题 (12)三、多项选择题 (14)四、问答题 (16)五、计算题 (16)第四章电气线路与设备的安全运行 (17)一、是非题 (17)二、单项选择题 (18)三、多项选择题 (20)第五章防火防爆、防雷、防静电及电磁场 (21)一、是非题 (21)二、单项选择题 (22)三、多项选择题 (23)四、问答题 (25)第六章电气工作的安全措施 (26)一、是非题 (26)二、单项选择题 (26)三、多项选择题 (29)四、问答题 (32)第一章电工知识一、判断题1-01、电路中的负载是消耗电能的装置，如干电池等。
（）1-02、电流的大小用电流强度来表示，它指单位时间内通过电路某一横截面的电荷量。
（）1-03、电流的正方向规定与电子运动的方向相反。
（）1-04、电动势的单位与电压的单位相同，也与电位的单位相同。
（）1-05、金属导体的电阻不仅与材料性质有关，还与温度有关。
（）1-06、铜导体的导电性能比铝导体要好。
（）1-07、电路发生开路时，电路中无电流流过。
（）1-08、电路发生短路时，电路中电流急剧上升，易使线路过热而烧坏设备。
（）1-09、单位时间内电流所做的功称为电功率。
（）1-10、220V、100W的灯泡和220V、40W的灯泡串联后接到220V的线路上，则40W的灯泡比100W的亮。
（）1-11、220V、60W的灯泡和220V、40W的灯泡，同时在额定电压下工作时，流过40W的灯泡的电流大。
（）1-12、220V、60W的灯泡和220V、40W的灯泡，在正常工作的热态情况下，40W灯泡的电阻大。
（）1-13、电路中各点电位的高低与参考点选取有关。
电工技术题目及答案解析：一、选择题：1、如图1—1C ） （考点：基尔霍夫定律的应用） ( A ) U s1 – R 1I 1 + R 3I S = 0 ( B ) U S2 + R 3I S + R 2I S = 0 ( C ) U S1 –R 1I 1 – U S2 – R 2I 2 =0解析:要避开，不要列含有电流源的回路方程。
2、（考点：电路的功与功率，电流、电压的参考方向）( A ) 3W ( B ) -3W ( C ) 4W图1—23I 1U 6 3U 1解析:电流方向与电压的降压方向一致则为关联方向。
3、如图1—3所示，求电流I 的值（ B ）（考点：电路图的等效变换） ( A) 0.2A ( B ) -0.2A ( C ) 1.6A 二、判断题：1、凡是网孔都是回路，凡是回路都是网孔。
（ X ）2、叠加原理适用于任何电路系统。
（ X ）3、叠加原理指出,任何一支路中产生的电压（或电流）等于各个独立源单独作用时在该支路所产生的电压（或电流）的代数和。
（对） 三、计算题：1、（考点：等效电路）如图1—4所示，求电路中流过ab 支路cd 支路的电流I ab 和I cd 。
解析:图1—32Ω5Ω12V 4Ω4Ω I=？16V 4Ω3A图1—42、（考点：戴维宁定理）如图1—5所示电路图,U s1=24V,U s2=6V,I s=10A,R2=R3=R L=2Ω.试用戴维宁定理求电流I L。
图1—5解析：3、（考点：基尔霍夫定律）如图1—6所示，用支路电路法求电路中各支路电流。
以知U s1=30V,U S2=24V,I S=1A,R1=6Ω,R2=R3=12Ω.解析:4、（考点：叠加原理）如图1—7所示，用叠加原理求I2.。
电工技术试题及答案一、选择题1. 电流的单位是（）。
A. 安培B. 伏特C. 欧姆D. 瓦特2. 欧姆定律的公式是（）。
A. V = I × RB. I = V / RC. R = V / ID. V = R × I3. 以下哪个不是基本的电路元件？（）。
A. 电阻B. 电容C. 电感D. 变压器二、填空题4. 电阻的单位是_________。
5. 电路中电流的流动方向是_________。
三、简答题6. 请简述串联电路和并联电路的区别。
四、计算题7. 已知电阻R1=100Ω，R2=200Ω，求串联后的总电阻。
五、分析题8. 某电路中有一个电源，电压为12V，通过一个电阻为3Ω的电阻器，求通过电阻器的电流。
六、实验题9. 设计一个简单的实验来验证欧姆定律。
答案：一、选择题1. A2. B3. D二、填空题4. 欧姆5. 从正极流向负极三、简答题6. 串联电路中，电阻器是首尾相连，电流相同，总电阻等于各电阻之和；并联电路中，电阻器是并排连接，电压相同，总电阻的倒数等于各电阻倒数之和。
四、计算题7. 串联后的总电阻R_total = R1 + R2 = 100Ω + 200Ω = 300Ω五、分析题8. 通过电阻器的电流I = V / R = 12V / 3Ω = 4A六、实验题9. 实验步骤：a. 准备一个电源，一个电阻器，一个电流表，一个电压表和连接线。
b. 将电阻器连接到电源上，电流表串联在电路中，电压表并联在电阻器两端。
c. 打开电源，记录电流表和电压表的读数。
d. 更换不同阻值的电阻器，重复步骤c，记录数据。
e. 根据记录的数据，验证V = I × R 是否成立。
1.1已知图中 U1＝2V， U2＝-8V，则U AB＝ ( -10V ) 。
习题1.1图1.2电路的三种工作状态是 ( 通路 )、( 断路 ) 、( 短路 ) 。
1.3有三个6Ω的电阻，若把它们串联，等效电阻是( 18 )Ω；若把它们并联，等效电阻是 ( 2 )Ω；若两个并联后再与第三个串联，等效电阻是( 9 ) Ω。
1.4用电流表测量电流时，应把电流表( 串联 )在被测电路中；用电压表测量电压时，应把电压表与被测电路 ( 并联 )。
1.5电路中任意一个闭合路径称为 ( 回路 ) ；三条或三条以上支路的交点称为( 节点 ) 。
1.6电路如图所示，设U=12V、I=2A、R=6Ω，则U AB=( -24 )V。
习题1.6图1.7直流电路如图所示，R1所消耗的功率为2W，则R2的阻值应为 ( 2 )Ω。
习题1.7图1.8电路中电位的参考点发生变化后，其他各点的电位 ( 均发生变化 ) 。
1.9基尔霍夫定律包括（ B ）个定律。
A、1B、2C、31.10支路电流法是以（ B ）为求解对象。
A、节点电压B、支路电流C、电路功率1.11用一个电动势和内阻串联表示的电源称为（ A ）。
A、电压源B、电流源C、受控源1.12用一个电激流和内阻并联表示的电源称为（ B ）。
A、电压源B、电流源C、受控源1.13恒流源可以等效为恒压源（ B ）A、正确B、不正确1.14戴维南定理适用于（ A ）A、有源线性二端网络B、非线性二端网络C、任意二端网络1.15电位是指电路中某点与（ B ）之间的电压。
A、任意点B、参考点C、地1.16电位和电压相同之处是( C )。
A．定义相同 B．方向一致 C．单位相同 D．都与参考点有关1.17两个阻值相同的电阻器串联后的等效电阻与并联后的等效电阻之比是( A )A．4：1 B．1：4 C．1：2 D．2：11.18有一段16Ω的导线，把它们对折起来作为一条导线用，其电阻是( C )。
电工题库+参考答案一、单选题（共77题，每题1分，共77分）1.并联电路中的总电流等于各电阻中的()。
A、倒数之和B、相等C、分配的电流与各电阻值成正比D、电流之和正确答案：D2.共发射级放大电路中,当负载电阻增大时,其电压放大倍数的值将()。
A、减小B、不变C、增大D、迅速下降正确答案：C3.电路的功率因数较低时()A、是由于负载太轻B、电源容量得不到充分利用C、线路的压降增大D、以上选项都对正确答案：B4.牵引机械(如电车、机械车、电瓶车),及大型轧钢机中,一般都采用直流电动机而不是异步电动机,原因是异步电动机的()。
A、起动转矩较小B、起动电流太大C、功率因素低D、调速性能很差正确答案：D5.定子绕组串电阻的降压启动是指电动机启动时,把电阻串接在电动机定子绕组与电源之间,通过电阻的分压作用来()定子绕组上的启动电压。
A、加强B、提高C、减少D、降低正确答案：D6.热继电器作电动机的保护时,适用于()。
A、重载起动间断工作时的过载保护。
B、任何负载和工作制的过载保护。
C、频繁起动时的过载保护。
D、轻载起动连续工作时的过载保护。
正确答案：B7.可编程控制器指令“LDX0”,下列理解正确的是()。
A、驱动输入继电器线圈X0B、驱动输出继电器线圈X0C、将线圈X0与左母线连接D、将常开触点X0与左母线连接正确答案：D8.三相异步电动机温升过高或冒烟,造成故障的可能原因是:()。
A、三相异步电动机断相运行B、转子不平衡C、绕组受潮D、定子、转子相擦正确答案：D9.广西物业管理条例第八十二条物业保修期限内发生的维修、更新、改造责任和费用,由()承担。
A、物业产权人B、物业使用人C、施工单位D、建设单位正确答案：D10.防盗报警控制器应采用()电源。
A、两个ACB、两个DCC、一个AC和一个DCD、一个AC或一个DC正确答案：C11.电梯的日常维护保养单位,接到故障通知后,应当()赶赴现场,并采取必要的应急救援措施。
1-1、生活中常说用了多少度电，是指消耗的电能。
电路中某点的电位是该点与参考点之间的电压。
1-2、已知U ab= —10V，则a点电位比b点电位低10V。
1-3、图1所示电路中，U ab与I的关系为U ab = IR-Us。
1-4、一个12V的理想电压源与4Ω电阻串联，可以等效为数值为_ 3A _的理想电流源与__4Ω_的电阻并联。
1-5、一个20A的理想电流源与2Ω电阻并联组合，可以等效为数值为_40V _的理想电压源与_2Ω的电阻串联组合。
1-6、通过5Ω电阻的电流Ｉ＝0.4Ａ，若该电阻的电压Ｕ和电流Ｉ取非关联参考方向，则Ｕ＝_-2_Ｖ。
1-7、图2电路中，图a元件功率为_ 4_Ｗ，_消耗_（发出、消耗）电能；图b元件功率为 4 Ｗ，_消耗_电能。
1-8、图3电路中，电压源的功率为_ 20_Ｗ，实为_消耗_（发出、消耗）电能的元件；电流源的功率为-28Ｗ，实为__发出_电能的元件。
图2图31-9、利用电压源电流源的等效变换求下图中的u ab、I3。
由图可知，u ab=0V2+1+-2ab a13A2+22b1-10、在下图所示电路中，用支路电流法列出求解各支路电流的KCL 和KVL 方程。
(a) (b) (c)解：⎪⎩⎪⎨⎧=--=-+-=+00)(2232112221321R I R I U R I R I U U I I I a ⎪⎩⎪⎨⎧=-++=+⨯-⨯-=+0100302020002006030100)(23223I I I I I I I b2-1、已知：u ＝200 sin(100πt ＋45°)Ｖ，则Ｕm ＝_200_Ｖ；Ｕ＝2100Ｖ；其初相为_45o ；频率f ＝_50HZ 。
2-2、u 和i 的波形图如图3—20，则u 的初相为（-3π），i 的初相为（+3π）， 它们的相位关系为_i _超前 u ，超前的角度为 1200。
2-3、在时变电流i 1＝2＋2sin(ωt －30°) Ａ；i 2＝5cos(ωt －30°) Ａ； i 3＝3e －5sin (ωt －30°) Ａ中，能用相量表示的是(i 2和i 3 )。
第1章 习题与解答1.1 在图1.8.1中，四个元件代表电源或负载。
电流和电压的参考方向如图1.8.1（a ）所示，通过实验测量得知I 1 ＝—2A I 2＝2A I 3＝4A U 1＝10 V U 2＝ 70 V U 3＝―70 V U 4＝―80 V (1) 试标出各电流的实际方向和各电压的实际极性(可另画一图)； (2) 判断哪些元件是电源？哪些是负载？ (3) 计算各元件的功率，电源发出的功率和负载取用的功率是否平衡?图1.8.1（a ）习题1.1电路的参考方向解：（1）根据图1.8.1（a ）中各元件上的已知条件，如果已知数值为正，说明它的实际方向与参考方向一致，则图中的方向不变；否则两者方向则相反，则实际方向与原图中的参考方向应相反。
故得到它们的实际方向，如图1.8.1（b ）所示。
图1.8.1（b ） 习题1.1电路的实际方向(2) 根据图1.8.1（a ）各元件上电压、电流的参考方向和元件功率的正负值加以判断。
元件1：1I 和U 1为关联方向，则P 1= U 1I 1= —2×10=—20W<0，故它是电源。
元件2：2I 和U 2为关联方向，则P 2= U 2I 2=2×70=140W>0，故它是负载。
元件3: 3I 和U 3为关联方向，则P 3= U 3I 3= —70×4= —280W<0，故它是电源。
元件4：4I 和U 4为关联方向，则P 4= U 4I 1=（—2）×（—80）=160W>0，故它是负载。
(3) 电源发出功率 P E =P 1+P 3=1U 1I +3U 3I = —20—280= —300W负载取用功率 P R = P 2+P 4=2U 2I +4U 1I =70⨯2+（－80）⨯（－2）=300W ，则P E =P R ，所以电路中的功率平衡。
1.4 在图1.8.3电路中，试求出A 点的电位。
电工技术习题及答案电工技术习题及答案电工技术是一门应用性很强的学科，涉及到电力系统的设计、安装、运行和维护等方面。
在学习电工技术的过程中，习题是非常重要的一部分。
通过做习题，可以巩固所学的知识，提高解决问题的能力。
下面，我们将介绍一些常见的电工技术习题及其答案，希望对大家的学习有所帮助。
一、电路分析习题1. 已知电路如下图所示，求电阻R1、R2和R3的等效电阻。
（图略）解答：根据电阻的串并联关系，我们可以得到以下等式：1/R = 1/R1 + 1/R2 + 1/R3根据以上等式，可以求得电阻R的值，进而得到R1、R2和R3的等效电阻。
2. 一个电路中有一个电阻为R的电阻器，如果将它与一个电阻为2R的电阻器串联，再与一个电阻为3R的电阻器并联，求整个电路的等效电阻。
解答：根据电阻的串并联关系，我们可以得到以下等式：1/R = 1/R1 + 1/R2其中，R1为电阻为R的电阻器与电阻为2R的电阻器串联后的等效电阻，R2为电阻为3R的电阻器与串联电阻器并联后的等效电阻。
根据以上等式，可以求得整个电路的等效电阻。
二、电力系统分析习题1. 一个电力系统由发电机、变压器和负载组成，如果发电机的额定功率为P1，变压器的变比为n，负载的功率因数为cosφ，求负载的有功功率P2。
解答：根据功率的定义，我们可以得到以下等式：P1 = P2 / (n * cosφ)其中，P2为负载的有功功率。
根据以上等式，可以求得负载的有功功率P2。
2. 一个电力系统中，电源电压为U，负载电阻为R，求负载的电流I和功率P。
解答：根据欧姆定律，我们可以得到以下等式：I = U / R根据功率的定义，我们可以得到以下等式：P = U * I根据以上等式，可以求得负载的电流I和功率P。
三、电机控制习题1. 一个三相感应电动机的电源电压为U，线电流为I，功率因数为cosφ，求电机的有功功率P。
解答：根据功率的定义，我们可以得到以下等式：P = U * I * cosφ其中，P为电机的有功功率。
第一章 电路的基本概念和基本定律一、填空题（建议较易填空每空0.5分，较难填空每空1分）1、电流所经过的路径叫做 电路 ，通常由 电源 、 负载 和 中间环节 三部分组成。
2、实际电路按功能可分为电力系统的电路和电子技术的电路两大类，其中电力系统的电路其主要功能是对发电厂发出的电能进行 传输 、 分配 和 转换 ；电子技术的电路主要功能则是对电信号进行 传递 、 变换 、 存储 和 处理 。
3、实际电路元件的电特性 单一 而 确切 ，理想电路元件的电特性则 多元 和 复杂 。
无源二端理想电路元件包括 电阻 元件、 电感 元件和 电容 元件。
4、由 理想电路 元件构成的、与实际电路相对应的电路称为 电路模型 ，这类电路只适用 集总 参数元件构成的低、中频电路的分析。
5、大小和方向均不随时间变化的电压和电流称为 稳恒直流 电，大小和方向均随时间变化的电压和电流称为 交流 电，大小和方向均随时间按照正弦规律变化的电压和电流被称为 正弦交流 电。
6、 电压 是电路中产生电流的根本原因，数值上等于电路中 两点电位 的差值。
7、 电位 具有相对性，其大小正负相对于电路参考点而言。
8、衡量电源力作功本领的物理量称为 电动势 ，它只存在于 电源 内部，其参考方向规定由 电源正极高 电位指向 电源负极低 电位，与 电源端电压 的参考方向相反。
9、电流所做的功称为 电功 ，其单位有 焦耳 和 度 ；单位时间内电流所做的功称为 电功率 ，其单位有 瓦特 和 千瓦 。
10、通常我们把负载上的电压、电流方向称作 关联 方向；而把电源上的电压和电流方向称为 非关联 方向。
11、 欧姆 定律体现了线性电路元件上电压、电流的约束关系，与电路的连接方式无关； 基尔霍夫 定律则是反映了电路的整体规律，其中 KCL 定律体现了电路中任意结点上汇集的所有 支路电流 的约束关系， KVL 定律体现了电路中任意回路上所有 元件上电压 的约束关系，具有普遍性。
12、理想电压源输出的 电压 值恒定，输出的 电流值 由它本身和外电路共同决定；理想电流源输出的 电流 值恒定，输出的 电压 由它本身和外电路共同决定。
13、电阻均为9Ω的Δ形电阻网络，若等效为Y 形网络，各电阻的阻值应为 3 Ω。
14、实际电压源模型“20V 、1Ω”等效为电流源模型时，其电流源=S I 20 A ，内阻=i R 1 Ω。
15、直流电桥的平衡条件是 对臂电阻的乘积 相等；负载上获得最大功率的条件是 电源内阻 等于 负载电阻 ，获得的最大功率=min P U S 2/4R 0 。
16、如果受控源所在电路没有独立源存在时，它仅仅是一个 无源 元件，而当它的控制量不为零时，它相当于一个 电源 。
在含有受控源的电路分析中，特别要注意：不能随意把 控制量 的支路消除掉。
二、判断下列说法的正确与错误（建议每小题1分）1、集总参数元件的电磁过程都分别集中在各元件内部进行。
（ ∨ ）2、实际电感线圈在任何情况下的电路模型都可以用电感元件来抽象表征。
（ ³ ）3、电压、电位和电动势定义式形式相同，所以它们的单位一样。
（ ∨ ）4、电流由元件的低电位端流向高电位端的参考方向称为关联方向。
（ ³ ）5、电功率大的用电器，电功也一定大。
（ ³ ）6、电路分析中一个电流得负值，说明它小于零。
（ ³ ）7、电路中任意两个结点之间连接的电路统称为支路。
（ ∨ ）8、网孔都是回路，而回路则不一定是网孔。
（ ∨ ）9、应用基尔霍夫定律列写方程式时，可以不参照参考方向。
（ ³ ） 10、电压和电流计算结果得负值，说明它们的参考方向假设反了。
（ ∨ ） 11、理想电压源和理想电流源可以等效互换。
（ ³ ） 12、两个电路等效，即它们无论其内部还是外部都相同。
（ ³ ） 13、直流电桥可用来较准确地测量电阻。
（ ∨ ） 14、负载上获得最大功率时，说明电源的利用率达到了最大。
（ ³ ） 15、受控源在电路分析中的作用，和独立源完全相同。
（ ³ ） 16、电路等效变换时，如果一条支路的电流为零，可按短路处理。
（ ³ ）三、单项选择题（建议每小题2分）1、当电路中电流的参考方向与电流的真实方向相反时，该电流（ B ） A 、一定为正值 B 、一定为负值 C 、不能肯定是正值或负值2、已知空间有a 、b 两点，电压U ab =10V ，a 点电位为V a =4V ，则b 点电位V b 为（ B ） A 、6V B 、－6V C 、14V3、当电阻R 上的u 、i 参考方向为非关联时，欧姆定律的表达式应为（ B ） A 、Ri u = B 、Ri u -= C 、 i R u =4、一电阻R 上u 、i 参考方向不一致，令u =－10V ，消耗功率为0.5W ，则电阻R 为（ A ） A 、200Ω B 、－200Ω C 、±200Ω5、两个电阻串联，R 1：R 2=1：2，总电压为60V ，则U 1的大小为（ B ） A 、10V B 、20V C 、30V6、已知接成Y 形的三个电阻都是30Ω，则等效Δ形的三个电阻阻值为（ C ） A 、全是10Ω B 、两个30Ω一个90Ω C 、全是90Ω7、电阻是（ C ）元件，电感是（ B ）的元件，电容是（ A ）的元件。
A 、储存电场能量 B 、储存磁场能量 C 、耗能8、一个输出电压几乎不变的设备有载运行，当负载增大时，是指（ C ） A 、负载电阻增大 B 、负载电阻减小 C 、电源输出的电流增大 9、理想电压源和理想电流源间（ B ）A 、有等效变换关系B 、没有等效变换关系C 、有条件下的等效关系 10、当恒流源开路时，该恒流源内部（ B ）A 、有电流，有功率损耗B 、无电流，无功率损耗C 、有电流，无功率损耗四、简答题（建议每小题3～5分）1、在8个灯泡串联的电路中，除4号灯不亮外其它7个灯都亮。
当把4号灯从灯座上取下后，剩下7个灯仍亮，问电路中有何故障？为什么？答：电路中发生了4号灯短路故障，当它短路时，在电路中不起作用，因此放上和取下对电路不发生影响。
2、额定电压相同、额定功率不等的两个白炽灯，能否串联使用？答：不能，因为这两个白炽灯的灯丝电阻不同，瓦数大的灯电阻小分压少，不能正常工作，瓦数小的灯电阻大分压多易烧。
3、电桥电路是复杂电路还是简单电路？当电桥平衡时，它是复杂电路还是简单电路？为什么？答：电桥电路处于平衡状态时，由于桥支路电流为零可拿掉，因此四个桥臂具有了串、并联关系，是简单电路，如果电桥电路不平衡，则为复杂电路。
4、直流电、脉动直流电、交流电、正弦交流电的主要区别是什么？答：直流电的大小和方向均不随时间变化；脉动直流电的大小随时间变化，方向不随时间变化；交流电的大小和方向均随时间变化；正弦交流电的大小和方向随时间按正弦规律变化。
5、负载上获得最大功率时，电源的利用率大约是多少？答：负载上获得最大功率时，电源的利用率约为50%。
6、电路等效变换时，电压为零的支路可以去掉吗？为什么？答：电路等效变换时，电压为零的支路不可以去掉。
因为短路相当于短接，要用一根短接线代替。
7、在电路等效变换过程中，受控源的处理与独立源有哪些相同？有什么不同？答：在电路等效变换的过程中，受控电压源的控制量为零时相当于短路；受控电流源控制量为零时相当于开路。
当控制量不为零时，受控源的处理与独立源无原则上区别，只是要注意在对电路化简的过程中不能随意把含有控制量的支路消除掉。
8、工程实际应用中，利用平衡电桥可以解决什么问题？电桥的平衡条件是什么？答：工程实际应用中，利用平衡电桥可以较为精确地测量电阻，电桥平衡的条件是对臂电阻的乘积相等。
9、试述“电路等效”的概念。
答：两个电路等效，是指其对端口以外的部分作用效果相同。
10、试述参考方向中的“正、负”，“加、减”，“相反、相同”等名词的概念。
答：“正、负”是指在参考方向下，某电量为正值还是为负值；“加、减”是指方程式各量前面的加、减号；“相反、相同”则指电压和电流方向是非关联还是关联。
五、计算分析题（根据实际难度定分，建议每题在6～12分范围）1、图1.5.1所示电路，已知U=3V，求R。
（2Ω）1mA 2KΩ+10V－4KΩ＋R U－2KΩI－U S＋I S2Ω1ΩA2、图1.5.2所示电路，已知U S ＝3V ，I S ＝2A ，求U AB 和I 。
（3V 、5A ）3、电路如图1.3.5所示，求10V 电压源发出的功率。
（－35W ）4、分别计算S 打开与闭合时图1.4.6电路中A 、B 两点的电位。
（S 打开：A －10.5V ,B －7.5VS 闭合：A 0V ，B 1.6V ） 5、试求图1.5.7所示电路的入端电阻R AB 。
（150Ω）第二章 电路的分析方法10V 1A2Ω 4A10Ω3Ω6V 8Ω ＋－＋ －图1.3.52K Ω SA4K Ω26K ΩB －12V＋12V图1.4.6150Ω 150Ω150Ω 150Ω150ΩAB图1.5.7一、填空题（建议较易填空每空0.5分，较难填空每空1分）1、凡是用电阻的串并联和欧姆定律可以求解的电路统称为 简单 电路，若用上述方法不能直接求解的电路，则称为 复杂 电路。
2、以客观存在的支路电流为未知量，直接应用 KCL 定律和 KVL 定律求解电路的方法，称为 支路电流 法。
3、当复杂电路的支路数较多、回路数较少时，应用 回路 电流法可以适当减少方程式数目。
这种解题方法中，是以 假想 的 回路 电流为未知量，直接应用 KVL 定律求解电路的方法。
4、当复杂电路的支路数较多、结点数较少时，应用 结点 电压法可以适当减少方程式数目。
这种解题方法中，是以 客观存在 的 结点 电压为未知量，直接应用 KCL 定律和 欧姆 定律求解电路的方法。
5、当电路只有两个结点时，应用 结点电压 法只需对电路列写 1 个方程式，方程式的一般表达式为 ∑∑=RRUV S/1/1 ，称作 弥尔曼 定理。
6、在多个电源共同作用的 线性 电路中，任一支路的响应均可看成是由各个激励单独作用下在该支路上所产生的响应的 叠加 ，称为叠加定理。
7、具有两个引出端钮的电路称为 二端 网络，其内部含有电源称为 有源二端 网络，内部不包含电源的称为 无源二端 网络。
8、“等效”是指对 端口处等效 以外的电路作用效果相同。
戴维南等效电路是指一个电阻和一个电压源的串联组合，其中电阻等于原有源二端网络 除源 后的 入端 电阻，电压源等于原有源二端网络的 开路 电压。
9、为了减少方程式数目，在电路分析方法中我们引入了 回路 电流法、 结点 电压法； 叠加 定理只适用线性电路的分析。
