电工学第一章 第1章习题及答案

《电工学复习题》第一章习题1－1 指出图1－1所示电路中A 、B 、C 三点的电位。

图1－1 题 1－1 的电路1－2 图1－2所示电路元件P 产生功率为10W ，则电流I 应为多少?1－5 图1－4所示电路中，已知电压U 1 = U 2 = U 4 = 5V ，求U 3和U CA 。

1－6 欲使图1－5所示电路中的电流I=0，U S 应为多少？（1V ） 1－7 在图1－6所示三个电路中，R 1 = 5Ω，R 2 = 15Ω，U S = 100V ，I 1 = 5A ，I 2 = 2A 。

若R 2电阻两端电压U ＝30V ，求电阻R 3 。

（17.5欧）1－8 求图1－7所示各电路中的未知量。

1－10 电路如图1－9所示，求A 点的电位。

（-5V ）1－11 求图1－10所示电路中的电压U 、电流I 。

1－12 简化图1－11所示各电路为一个等效的电压源或理想电流源。

1－13 在图1－12（a ）（b ）（c ）所示的电路中，是哪些元件在提供功率？1－14 在图1－13（a ）（b ）（c ）所示的电路中，电压U 是多少？第二章习题2-2 试用支路电流法求图2-2所示网络中通过电阻R 3支路的电流I 3及理想电流源两端的电压U 。

图中I S =2A ，U S =2V ，R 1=3Ω，R 2=R 3=2Ω。

（） 2-3 试用叠加原理重解题2-2. 2-4 再用戴维宁定理求题2-2中I 3。

2-6 图2-4所示电路中，U S1=30V ，U S2=10V ，U S3=20V ，R 1=5k Ω，R 2=2k Ω，R 3=10k Ω，I S =5mA 。

求开关S 在位置1和位置2两种情况下，电流I 分别为多少？（3.75mA ，2.5mA ）2-7 图2-5所示电路中，已知U AB =0，试用叠加原理求U S 的值。

（12.5V ）2-8 电路如图2-6所示，试用叠加原理求电流I 。

（-2.4A ） 2-9 电路如图2-7所示，试用叠加原理求电阻R 4上电压U 的表达式。

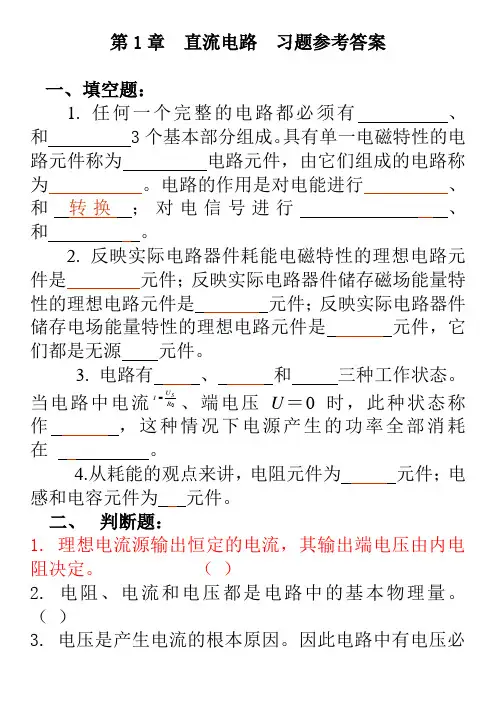

第1章直流电路习题参考答案一、填空题：1. 任何一个完整的电路都必须有、和 3个基本部分组成。

具有单一电磁特性的电路元件称为电路元件，由它们组成的电路称为。

电路的作用是对电能进行、和转换；对电信号进行、和。

2. 反映实际电路器件耗能电磁特性的理想电路元件是元件；反映实际电路器件储存磁场能量特性的理想电路元件是元件；反映实际电路器件储存电场能量特性的理想电路元件是元件，它们都是无源元件。

3. 电路有、和三种工作状态。

当电路中电流0R U I S 、端电压U＝0时，此种状态称作，这种情况下电源产生的功率全部消耗在。

4.从耗能的观点来讲，电阻元件为元件；电感和电容元件为元件。

二、判断题：1. 理想电流源输出恒定的电流，其输出端电压由内电阻决定。

（）2. 电阻、电流和电压都是电路中的基本物理量。

（）3. 电压是产生电流的根本原因。

因此电路中有电压必有电流。

（）4. 绝缘体两端的电压无论再高，都不可能通过电流。

（）三、选择题：（每小题2分，共30分）1. 当元件两端电压与通过元件的电流取关联参考方向时，即为假设该元件（）功率；当元件两端电压与通过电流取非关联参考方向时，即为假设该元件（）功率。

A、吸收；B、发出。

2. 一个输出电压几乎不变的设备有载运行，当负载增大时，是指（）A、负载电阻增大；B、负载电阻减小；C、电源输出的电流增大。

3. 当电流源开路时，该电流源内部（）A、有电流，有功率损耗；B、无电流，无功率损耗；C、有电流，无功率损耗。

4. 某电阻元件的额定数据为“1KΩ、2.5W”，正常使用时允许流过的最大电流为（）A、50mA；B、2.5mA；C、250mA。

四、计算题1.1已知电路如题1.1所示，试计算a、b两端的电阻。

1.2根据基尔霍夫定律，求图1.2所示电路中的电流I1和I2；1.4 根据基尔霍夫定律求图 1.3图所示电路中的电压U1、U2和U3。

1.5 已知电路如图1.4所示，其中E1=15V，E2=65V，R1=5Ω，R2=R3=10Ω。

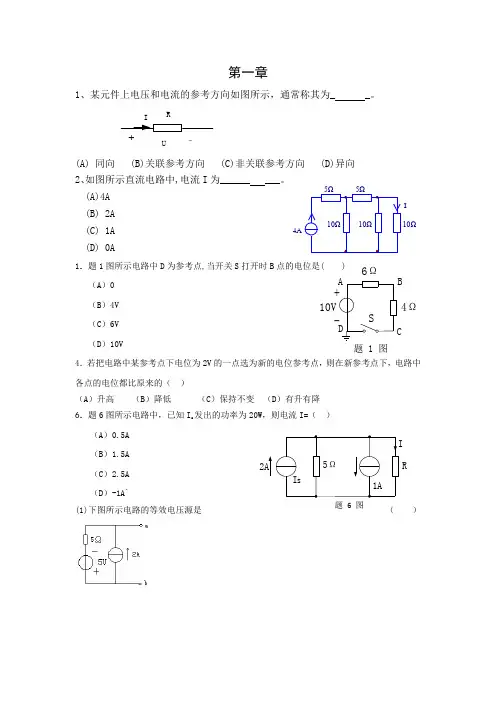

第一章1、某元件上电压和电流的参考方向如图所示，通常称其为_ _。

_UI R(A)同向 (B)关联参考方向 (C)非关联参考方向 (D)异向2、如图所示直流电路中,电流I为______ ___。

(A)4A(B) 2A(C) 1A(D) 0A1．题1图所示电路中D为参考点,当开关S打开时B点的电位是( ) （A）0（B）4V（C）6V（D）10V4．若把电路中某参考点下电位为2V的一点选为新的电位参考点，则在新参考点下，电路中各点的电位都比原来的（）（A）升高（B）降低（C）保持不变（D）有升有降6．题6图所示电路中，已知I s发出的功率为20W，则电流I=（）（A）0.5A（B）1.5A（C）2.5A（D）-1A`(1)下图所示电路的等效电压源是（）I4A10Ω6Ω10V题 1 图4ΩR题 6 图(ａ) (ｂ) (ｃ) (ｄ) 1.题1图所示电路中D 为参考点,当开关S 打开时B 点的电位是( ) A.0 B.4V C.6V D.10V2.题2图所示为某电路中的一条含源支路,已知E =20V ，I =3A ，R =10Ω，则电压U BA = （ ） A.-50V B.-10V C.10V D.50V7. 题7图所示电路中，i s =0时i=2A ，则当i s =8A 时i 为（ ）A.4AB.6AC.8AD.8.4A4. 图4所示电路中R 从4Ω变至0时，电流i 的变化范围是（ ）A.3～4AB.1.75～3.5AC.3～6AD.7～14A 6. 已知图10所示网络N 为容性，端口电压V 15100U ︒-∠= ，网络N 的有功功率P=500W ，5.0cos =ϕ，则电流I 应为（ ）A.A 7510︒-∠B.A 4510︒-∠C.A 6010︒∠D.A 6010︒-∠题7图 图 44．如图所示电路中，I 、U 、E 的参考方向已经给定，三者的关系式为： （ ） （A ）U=E+IR （B ）U=E-IR （C ）U=-E+IR （D ）U=-E-IR1．在右图示电路中，已知U S =2V ，I S =2A 。

学习必备欢迎下载第一章电工基础知识一、填空题1．为了能将电能输送远些，并减少损耗，需通过升压变压器将电压（）。

2．目前电力网可分为低压（）KV以下、中压（）KV、高压（）KV等五种电网3．我国安全电压的额定值的五个等级（）、（）、（）、（）、（）。

4．常见的绝缘材料（）、（）、（）。

5．人身触电后应该迅速（）。

二、选择题1．测量交流电压时应将万用表转换开关置于（）A、DCVB、ACVC、OHMD、CAP2．我国三相四线低压供配电系统的线电压为（）A、 220VB、110VC、380VD、以上答案都不对3．电能是由（）形式的能源转化而来的。

A、水能B、核能C、热能D、以上答案都正确4．目前我国常用的输电电压等级有（）A、两种B、三种C、四种D、五种5．三相交流发电机绕组采用（）接法。

A、三角形B、星形C、圆形D、矩形三、判断题1．相线与中性线之间的电压称为线电压。

（）2．输电线路送来的电能必须经过配电线路才能分配给用户。

（）3．当人触及带电体并且没有防护措施的情况下，电流就会对人体造成伤害。

（）4．在潮湿的环境中使用移动电器时应采用1： 2 隔离变压器。

（）5．测量电阻时万用表转换开关应置于CAP的合适量程上。

（）四、简答题1．什么叫线电流？什么叫相电流？学习必备欢迎下载2．对称三相负载星形联接电路的特点是什么?3．什么叫做电路？4．单相负载如何接到三相电路上?5．正弦交流电有哪几方面的特点?第一章电工基础知识填空题1、升高2、 1KV 1---10KV 10---330KV3、 42V 36V 24V 12V 6V4、瓷、玻璃、云母、橡胶、木材、胶木、塑料、布、纸、矿物油5、迅速切断电源选择题1、B2、C3、D4、D5、B判断题1、错2、对3、对4、错5、错简答题1、在三相交流电路中，端线( 即火线 ) 中的电流。

在三相交流电路中，每相负载中通过的电流。

2、 (1) 负载对称情况下，电源中点N 与负载中点N′的电位相等；(2) 线电流等于相电流，中线无电流。

电⼯学（1）习题解答第1章检测题⼀、填空题（每空1分）1、电源和负载的本质区别是：电源是把其它形式的能量转换成电能的设备，负载是把电能转换成其它形式能量的设备。

2、实际电路中的元器件，其电特性往往多元⽽复杂，⽽理想电路元件的电特性则是单⼀和确切的。

3、电⼒系统中构成的强电电路，其特点是⼤电流、⼤功率；电⼦技术中构成的弱电电路的特点则是⼩电流、⼩功率。

4、从元件上任⼀时刻的电压、电流关系上来看，电阻元件为即时元件，电感元件为动态元件，电容元件为动态元件；从能量关系来看，电阻元件为耗能元件，电感元件为储能元件，电容元件为储能元件。

5、线性电路中各⽀路上的电压和电流均具有叠加性，但电路中的功率不具有叠加性。

6、电流沿电压降低的⽅向取向称为关联⽅向，这种⽅向下计算的功率为正值时，说明元件吸收电能；电流沿电压升⾼的⽅向取向称为⾮关联⽅向，这种⽅向下计算的功率为正值时，说明元件吸收电能。

7、理想电压源和理想电流源均属于⽆穷⼤功率源，因此它们之间是不能等效互换的。

实际电压源模型和电流源模型等效互换时，它们的内阻不变，等效电压源的电压U S＝I S R I，等效电流源的电流值I S＝U S⁄R U。

8、电源向负载提供最⼤功率的条件是电源内阻与负载电阻的数值相等，这种情况称为阻抗匹配，此时负载上获得的最⼤功率为U S2/4R S。

9、电压是产⽣电流的根本原因。

电路中任意两点之间电位的差值等于这两点间电压。

电路中某点到参考点间的电压称为该点的电位，电位具有相对性。

10、线性电阻元件上的电压、电流关系，任意瞬间都受欧姆定律的约束；电路中各⽀路电流任意时刻均遵循KCL定律；回路上各电压之间的关系则受KVL定律的约束。

这三⼤定律是电路分析中应牢固掌握的三⼤基本规律。

⼆、判别正误题（每⼩题1分）1、⽤理想电路元件及其组合模拟实际电路器件的⽅法称为电路建模。

（对）2、元件上的电压、电流参考⽅向关联时，⼀定是负载。

（错）3、⼤负载是指在⼀定电压下，向电源吸取电流⼤的设备。

2010年《电工学》习题（上）解答 第1章 电路定律及分析方法习题解答一、单项选择题1．图示电阻元件R 消耗电功率10W ，则电压U 为（ A ）。

A ）-5V B ）5V C ）20VUR 题1图2．在图示的电路中，A 点的电位V A 为( C )。

A ）2 V B ）-4 V C ） -2 V－ 2 k 7 k ΩΩ题2图3．在图示电路中，U 、I 的关系式正确的是( B )。

A ）U = (I S + I )R 0 B ）U = (I S －I )R 0 C ）U = (I - I S )R 0R L题3图I 2题4图4．图示电路中电流I 2为( C )。

A ）7AB ）3AC ）-3A5．理想电流源的外接电阻越大，则它的端电压( A )。

A ）越高 B ）越低 C ）不能确定6．图示电路中，用一个等效电源代替，应该是一个( B )。

A ）2A 的理想电流源 B ）2V 的理想电压源 C ）不能代替，仍为原电路2 V题6图7．把图1所示的电路改为图2的电路，其负载电流I 1和I 2将( B )。

A ）增大B ）不变C ）减小221Ω2V 2A图 1图 2+题7图8．图示电路中，供出功率的电源是( A )。

A ）理想电压源 B ）理想电流源C ）理想电压源与理想电流源U4VS题8图S题9图9．在图示电路中，各电阻值和U S 值均已知。

欲用支路电流法求解流过电阻R G 的电流I G ，需列出独立的电流方程数和电压方程数分别为( B )。

A ）4和3 B ）3和3 C ）3和410．在计算线性电阻电路的电压和电流时，用叠加原理。

在计算线性电阻电路的功率时，加原理( B )。

A ）可以用 B ）不可以用 C ）有条件地使用11．在图示电路中，已知U S =12V ，I S =2A 。

A 、B 两点间的电压U AB 为( A )。

A ）-18VB ）18VC ）-6VU I SS+题11图SA题12图12．在图示电路中，当开关S 闭合时A 点的电位V A ( C )。

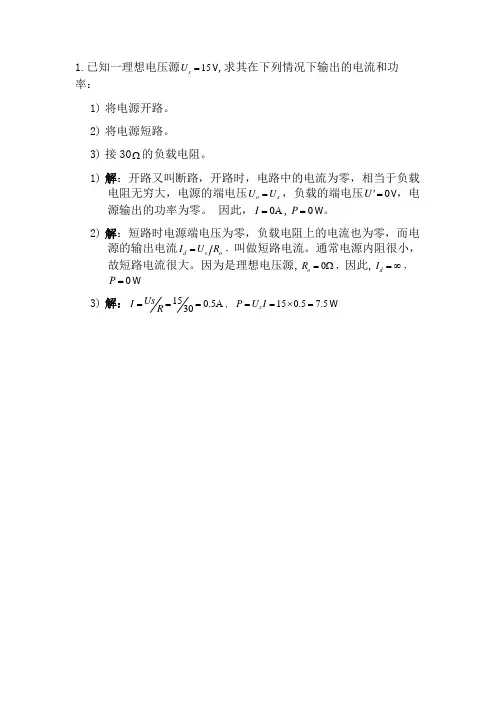

1.已知一理想电压源15s U =V ,求其在下列情况下输出的电流和功率：1) 将电源开路。

2) 将电源短路。

3) 接30Ω的负载电阻。

1) 解：开路又叫断路，开路时，电路中的电流为零，相当于负载电阻无穷大，电源的端电压o s U U =，负载的端电压0U '=V ，电源输出的功率为零。

因此，0I =A ,0P =W 。

2) 解：短路时电源端电压为零，负载电阻上的电流也为零，而电源的输出电流d s o I U R =，叫做短路电流。

通常电源内阻很小，故短路电流很大。

因为是理想电压源,0o R =Ω，因此,d I =∞，0P =W 3) 解：150.530Us I R ===A , 150.57.5s P U I ==⨯=W3.把图1-36中的电压源变换为电流源，把电流源变换为电压源。

图1-36解：变换原则：00R R =,0ss U I R =,0S S U I R =4.已知电路如图1-37所示,求a,b 两点的电位及电压。

若在两点间接入一个电阻R ，问R 中有无电流。

图1-37解：201,U =U-IR=20-112=8128a U I R ===A ⨯+总V ，8a V =V16=2,U 1624844b U I U IR R ==A =-=-⨯=+总V ，8b V =V 880ab a b U V V =-=-=V ，若接入一个电阻R ，R 中无电流。

5.已知节日彩灯的电阻为20Ω，额定电流为0.1A ,问应有多少只这样的灯泡串联,才能把它们接到220V 的电源上? 解: 220.1200.2,=2200.122P I R W P UI W ==⨯==⨯=总221100.2P n P ===总（只） 6.一直流负载,额定电压5V,,问应串联多大电阻才能把它接到9ν的电源上使用,并求串联电阻的功率。

解：5950.025*******.025U U I R R I '-===A ===Ω， 40.0250.1R P U I '==⨯=W7.某电阻负载接到220V 的电源上时，电流为2.2A ，问应串联多大电阻才能使电流为1A ，这个串联电阻至少应有多大功率？ 解；1220220100===2202.21U U R R I I ===ΩΩ'总，2221-2201001201120120R R R P I R ==-=Ω==⨯=总，W8.将两只额定电压都为110V ，额定功率分别为60W 及25W 的灯泡串联接到220V 的电源上，灯泡能否正常发光？为什么？若将两只相同的灯泡串接到220V 电源上又如何？解：不能。

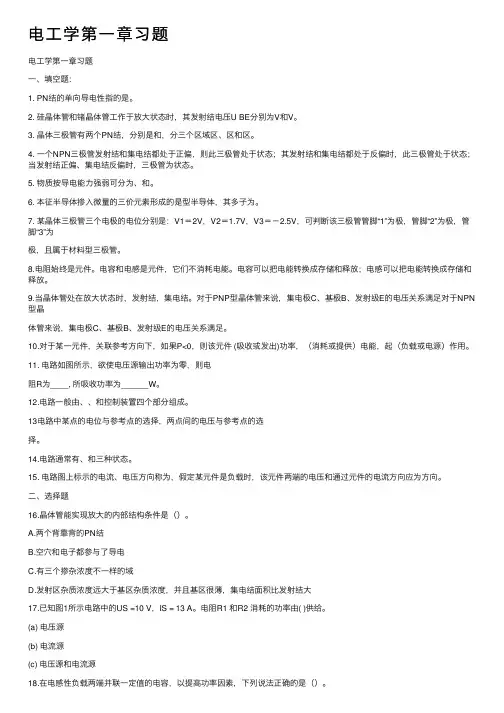

电⼯学第⼀章习题电⼯学第⼀章习题⼀、填空题：1. PN结的单向导电性指的是。

2. 硅晶体管和锗晶体管⼯作于放⼤状态时，其发射结电压U BE分别为V和V。

3. 晶体三极管有两个PN结，分别是和，分三个区域区、区和区。

4. ⼀个NPN三极管发射结和集电结都处于正偏，则此三极管处于状态；其发射结和集电结都处于反偏时，此三极管处于状态；当发射结正偏、集电结反偏时，三极管为状态。

5. 物质按导电能⼒强弱可分为、和。

6. 本征半导体掺⼊微量的三价元素形成的是型半导体，其多⼦为。

7. 某晶体三极管三个电极的电位分别是：V1＝2V，V2＝1.7V，V3＝－2.5V，可判断该三极管管脚“1”为极，管脚“2”为极，管脚“3”为极，且属于材料型三极管。

8.电阻始终是元件。

电容和电感是元件，它们不消耗电能。

电容可以把电能转换成存储和释放；电感可以把电能转换成存储和释放。

9.当晶体管处在放⼤状态时，发射结，集电结。

对于PNP型晶体管来说，集电极C、基极B、发射级E的电压关系满⾜对于NPN 型晶体管来说，集电极C、基极B、发射级E的电压关系满⾜。

10.对于某⼀元件，关联参考⽅向下，如果P<0，则该元件 (吸收或发出)功率，（消耗或提供）电能，起（负载或电源）作⽤。

11. 电路如图所⽰，欲使电压源输出功率为零，则电阻R为____, 所吸收功率为______W。

12.电路⼀般由、、和控制装置四个部分组成。

13电路中某点的电位与参考点的选择，两点间的电压与参考点的选择。

14.电路通常有、和三种状态。

15. 电路图上标⽰的电流、电压⽅向称为，假定某元件是负载时，该元件两端的电压和通过元件的电流⽅向应为⽅向。

⼆、选择题16.晶体管能实现放⼤的内部结构条件是（）。

A.两个背靠背的PN结B.空⽳和电⼦都参与了导电C.有三个掺杂浓度不⼀样的域D.发射区杂质浓度远⼤于基区杂质浓度，并且基区很薄，集电结⾯积⽐发射结⼤17.已知图1所⽰电路中的US =10 V，IS = 13 A。

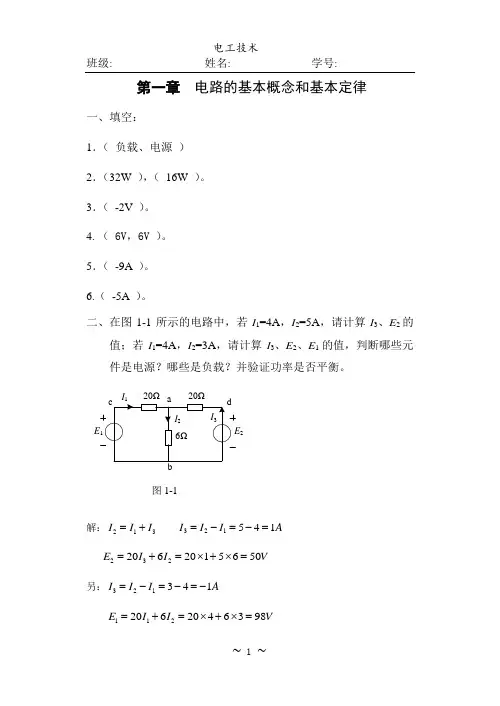

第一章 电路的基本概念和基本定律一、填空：1．（ 负载、电源 ）2．（32W ），（ 16W ）。

3．（ -2V ）。

4.（ 6V ，6V ）。

5．（ -9A ）。

6.（ -5A ）。

二、在图1-1所示的电路中，若I 1=4A ，I 2=5A ，请计算I 3、E 2的值；若I 1=4A ，I 2=3A ，请计算I 3、E 2、E 1的值，判断哪些元件是电源？哪些是负载？并验证功率是否平衡。

220Ω20Ω图1-1解：213I I I =+ 321541I I I A=-=-= 2322062015650E I I V =+=⨯+⨯= 另：321341I I I A =-=-=-1122062046398E I I V =+=⨯+⨯=23220620(1)632E I I V =+=⨯-+⨯=-111498392E P I U W =-=-⨯=-232(1)(2)2E P I U W =-=--⨯-=-2222221322020620420(1)63394R P I I I W =++=⨯+⨯-+⨯=∴ 120E E R P R P ++= 功率平衡三、图1-2中，已知I = 4A ，I 1=1A ，I 4=2A ，试求电流I 2，I 3，I 5和I 6。

解：64I I A ==13I I I =+ 31413I I I A =-=-=624I I I =+ 264422I I I A=-=-= 354I I I += 543231I I I A =-=-=-图1-2四、图1-3所示电路中，求U 1、U 2及电流源、电压源各自的功率。

25Ω图1-3解：标定电流I 的方向如右图所示：则： 321I A =-=21222510U V =⨯--⨯=- 1321226U V =⨯+⨯-=∴ 3A 电流源功率：13618U P W =-⨯=- 2A 电流源功率：22(10)20U P W =⨯-=-2V 电压源功率：2212U P W =-⨯=-五、用等效变换法求图1-4的等效电路。

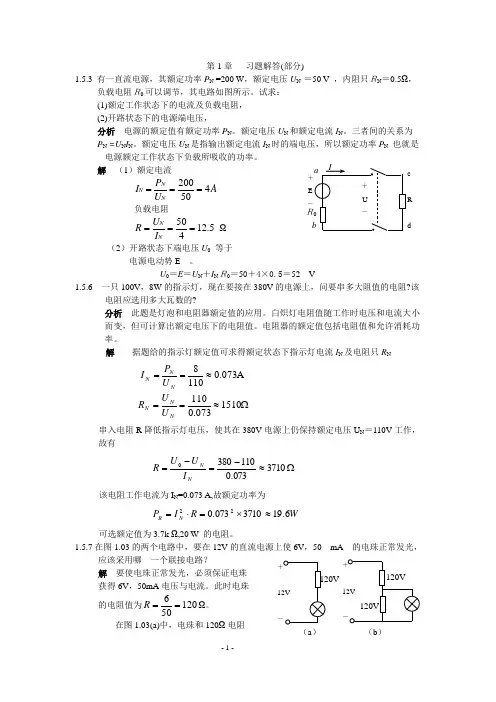

第1章 习题解答(部分)1.5.3 有一直流电源，其额定功率P N =200 W ，额定电压U N ＝50 V ，内阻只ＲN ＝0.5Ω，负载电阻Ｒ0可以调节，其电路如图所示。

试求： (1)额定工作状态下的电流及负载电阻， (2)开路状态下的电源端电压，分析 电源的额定值有额定功率P N 。

额定电压U N 和额定电流I N 。

三者间的关系为 P N =U N I N 。

额定电压U N 是指输出额定电流I N 时的端电压，所以额定功率P N 也就是电源额定工作状态下负载所吸收的功率。

解 （1）额定电流 A U P I N N N 450200===负载电阻 5.12450===N N I U R Ω （2）开路状态下端电压U 0 等于 电源电动势E 。

U 0＝E ＝U N ＋I N Ｒ0＝50＋4×0.5＝52 V1.5.6 一只100V ，8W 的指示灯，现在要接在380V 的电源上，问要串多大阻值的电阻?该电阻应选用多大瓦数的?分析 此题是灯泡和电阻器额定值的应用。

白炽灯电阻值随工作时电压和电流大小而变，但可计算出额定电压下的电阻值。

电阻器的额定值包括电阻值和允许消耗功率。

解 据题给的指示灯额定值可求得额定状态下指示灯电流I N 及电阻只R NΩ≈==≈==1510073.0110A 073.01108N N N N N N U U R U P I串入电阻R 降低指示灯电压，使其在380V 电源上仍保持额定电压U N ＝110V 工作，故有Ω≈-=-=3710073.01103800N N I U U R 该电阻工作电流为I N =0.073 A,故额定功率为W R I P N R 6.193710073.022≈⨯=⋅=可选额定值为3.7k Ω,20 W 的电阻。

1.5.7在图1.03的两个电路中，要在12V 的直流电源上使6V ，50 mA 的电珠正常发光，应该采用哪 一个联接电路？ 解 要使电珠正常发光，必须保证电珠 获得6V ，50mA 电压与电流。

第1章电路定律及分析方法习题答案清华大学电机系电工学教研室 唐庆玉编 2008.1.17（注：英文习题采用美国电路符号）1.1（直流功率）图1.1所示电路，求各电流源的端电压和功率，并判断出哪个电流源输出功率，哪个电流源吸收功率。

已知：I S1=1 A, I S2=2 A, R 1=5, R 2=10。

（答案：V 51-=S U ，V 252=S U ，W 51=S P ，W 502-=S P ）1.2 （电源模型）图1.2所示电路，一未知电源，测A 、B 之间的开路电压为24V ，当在A 、B 之间接入4k 电阻后，测得A 、B 之间的电压为9.6V 。

求该未知电源的等效电流源模型。

（答案：4mA ，6k ）1.3（支路电流法)Consider the circuit of Figure 1.3 where R 1=R 2=1Ω and R 3=2Ω. Find the three currents, I 1, I 2, I 3.(Answer ：A 25.3 A,75.0 A,25.4321=-==I I I )1.4 (电源模型的等效互换法)Use source transformations to find the voltage U across the 1-mA current source for the circuit shown in Figure 1.4. (Answer : U = 3 V)图1.1 习题1.1的图RI S2U S1+R 310V Figure 1.3-U Figure 1.4图1.2 习题1.2的图 A1.5 (结点电位法) 如图1.5所示电路，用结点电位法求电流I 1～I 4。

（答案：A2.21-=I ，A 2.02-=I ，A 2.03=I ，A 8.14-=I ）1.6 （叠加原理）用叠加原理计算图1.6中电阻R 2中的电流I 2。

已知 V 120=S U ，A 3=S I ，Ω=60 1R ， 402Ω=R ，Ω=303R ，Ω=20 4R 。

电工学(少学时)张南编第一章答案1-1题～1-5题，根据题意，画出电路，通过求解，进一步增强电源、负载、额定值的概念。

1-6：在图1-63中，d 点为参考点，即其电位V d =0，求a 、b 、c 三点的电位V a 、V b 、V c 。

20V+-Ω20图 1-63 题1-61050VΩ10Ω20+-dcbaI解：根据电位与电压的关系：aadbbdccdV U , V U , V U ===要求电压：需求电流： 0.5(A)6030201020102050I ==+++-=。

根据电压降准则：a adb bdc cd V U 10(I)5010(0.5)5045(V)V U 20(I)10(I)5030(0.5)5035(V) V U 20I 200.510(V)==⨯-+=⨯-+===⨯-+⨯-+=⨯-+===⨯=⨯=1-7：在图1-64中，已知R 1= R 2=5Ω，求电位V a 、V b 、V c 。

Ω01图 1-64 题1-7Ω6cΩ4解：根据电位与电压的关系：V a =U ao ，V b =U bo ，V c =U co ，求电压需求电流：2(A)30602610482436I ==+++++=。

根据电压降准则：[]。

20(V )24424)(2)I (U V 。

(V)236)34(36)548(I U V 。

(V)2036)82(368)I (U V co c bo b ao a -=-=-+⨯===+-=+++⨯-===+⨯-=+⨯-==1-8：在图1-64中，b 为电位器移动触点的引出端。

试问R 1和R 2为何值时，b 点电位等于零？ 解：)6(410R 10R )4(16)/2(24R 24)(2)6(R I 0U V 2122bo b Ω=-=-=Ω=-=-+++⨯===1-9：求图1-65中的电压U ab图1-65 题1-9Ω6abU R解：本题不限方法，首先进行化简。

电工学第一章习题一、填空题:1、 PN结得单向导电性指得就是。

2、硅晶体管与锗晶体管工作于放大状态时,其发射结电压U BE分别为V与V。

3、晶体三极管有两个PN结,分别就是与 ,分三个区域区、区与区。

4、一个NPN三极管发射结与集电结都处于正偏,则此三极管处于状态;其发射结与集电结都处于反偏时,此三极管处于状态;当发射结正偏、集电结反偏时,三极管为状态。

5、物质按导电能力强弱可分为、与。

6、本征半导体掺入微量得三价元素形成得就是型半导体,其多子为。

7、某晶体三极管三个电极得电位分别就是:V1＝2V,V2＝1、7V,V3＝－2、5V,可判断该三极管管脚“1”为极,管脚“2”为极,管脚“3”为极,且属于材料型三极管。

8、电阻始终就是元件。

电容与电感就是元件,它们不消耗电能。

电容可以把电能转换成存储与释放;电感可以把电能转换成存储与释放。

9、当晶体管处在放大状态时,发射结 ,集电结。

对于PNP型晶体管来说,集电极C、基极B、发射级E得电压关系满足对于NPN型晶体管来说,集电极C、基极B、发射级E得电压关系满足。

10、对于某一元件,关联参考方向下,如果P<0,则该元件 (吸收或发出)功率, (消耗或提供)电能,起 (负载或电源)作用。

11、电路如图所示,欲使电压源输出功率为零,则电阻R为____, 所吸收功率为______W。

12、电路一般由、、与控制装置四个部分组成。

13电路中某点得电位与参考点得选择 ,两点间得电压与参考点得选择。

14、电路通常有、与三种状态。

15、电路图上标示得电流、电压方向称为 ,假定某元件就是负载时,该元件两端得电压与通过元件得电流方向应为方向。

二、选择题16、晶体管能实现放大得内部结构条件就是( )。

A、两个背靠背得PN结B、空穴与电子都参与了导电C、有三个掺杂浓度不一样得域D、发射区杂质浓度远大于基区杂质浓度,并且基区很薄,集电结面积比发射结大17、已知图1所示电路中得US =10 V, IS = 13 A。

电工学及电气设备习题库第1章 直流电路 习题参考答案一、 填空题：1. 任何一个完整的电路都必须有 、 和 3个基本部分组成。

具有单一电磁特性的电路元件称为 电路元件，由它们组成的电路称为 。

电路的作用是对电能进行 、 和 ；对电信号进行 、 和 。

2. 反映实际电路器件耗能电磁特性的理想电路元件是 元件；反映实际电路器件储存磁场能量特性的理想电路元件是 元件；反映实际电路器件储存电场能量特性的理想电路元件是 元件，它们都是无源 元件。

3. 电路有 、 和 三种工作状态。

当电路中电流0R U I S、端电压U ＝0时，此种状态称作 ，这种情况下电源产生的功率全部消耗在 上。

4.从耗能的观点来讲，电阻元件为 元件；电感和电容元件为 元件。

5. 电路图上标示的电流、电压方向称为 ，假定某元件是负载时，该元件两端的电压和通过元件的电流方向应为 方向。

二、 判断题：1. 理想电流源输出恒定的电流，其输出端电压由内电阻决定。

（ ）2. 电阻、电流和电压都是电路中的基本物理量。

（ ）3. 电压是产生电流的根本原因。

因此电路中有电压必有电流。

（ ）4. 绝缘体两端的电压无论再高，都不可能通过电流。

（ ）三、选择题：（每小题2分，共30分）1. 当元件两端电压与通过元件的电流取关联参考方向时，即为假设该元件（ ）功率；当元件两端电压与通过电流取非关联参考方向时，即为假设该元件（ ）功率。

A 、吸收；B 、发出。

2. 一个输出电压几乎不变的设备有载运行，当负载增大时，是指（ ） A 、负载电阻增大； B 、负载电阻减小； C 、电源输出的电流增大。

3. 当电流源开路时，该电流源内部（ ）A 、有电流，有功率损耗；B 、无电流，无功率损耗；C 、有电流，无功率损耗。

4. 某电阻元件的额定数据为“1K Ω、”，正常使用时允许流过的最大电流为（ ）A 、50mA ；B 、；C 、250mA 。

四、计算题已知电路如题所示，试计算a、b两端的电阻。
