压水堆核电机组超功率风险控制

a*cc图1压力容器KPV 脆性断裂曲线由于低温超压事件直接对一冋路造成了不可逆且相当 严重的损坏，因此这种现象受到了各个国家安全审査的重 视。

不同压水堆核电技术对于低温超压始发事件的预防也 采取了相应的措施。

这些措施既包括安全泄压阀配置方案, 也包括一定的运行行政措施，以及对低压超压始发事件的规 避等。

应对传统的二代及二代改进型核电厂、以及国内在役 的三代核电厂的低温超压始发事件的预防进行梳理,为后续 的电厂改进、及新电厂的设计提供思路。

二、M 310中的低温超压保护方案国内在役的电厂，大多以法国引进的大亚湾核电为参考 的二代及二代改进型压水堆核电技术（M 310)。

其一回路系 统为三环路，执行停堆过程中堆芯衰变热导出的余热排出系 统全部布置在安全壳内。

M 310机组低温超压保护始发事M 310机组的余热排出系统在丨60 ~ 180T ：接入到一回路，稳压器在丨20弋灭汽腔后一回路进人到水实体状态。

在 稳压器灭汽腔前,始发事件的发生不会导致一回路压力的迅速上升。

且由于高温下RPV 脆性断裂强度远超过始发事件 导致的峰值压力，因此这个温度区间下的事故，不会导致一 回路的破裂。

但由于始发事件最终会导致一回路压力超过 安全阀的峰值压力，安全阀最终会起跳。

安全阀起跳压力 下、]20T 以上的反应堆冷却剂排放时,会产生汽水混合的流 体,其冲击力也较低温情况下大很多。

考虑到事故的进程以及人员干涉的假定事件，如安注泵 误启动时，操作人员〇.5h 后停止安注泵。

通过余排系统先 导阀排放的总量超过了稳压器卸压箱的容积，最终会导致冷 却剂通过卸压箱进人到卸压箱房间环境中。

M 310堆型中，安全注人系统包括高压安注泵、安注箱、 低压安注泵。

余排系统接人后，运行人员会对安注箱的出口 电动隔离阀进行断电处理，以防止误安注信号引起的安注箱 向一回路的快速注人，有助于降低一回路失效风险。

在役的二代及二代改进型压水堆，稳压器的安全阀均配Industrial & Science TribuneRPV 雎性断裂曲线/―、低温超压事件的背景介绍对于压水堆核电厂一回路系统，其低温情况下的主设备 材料韧性较电厂正常运行工况下降。

1背景RGL04试验的全称为“确定功率棒棒位与汽机负荷对应关系曲线（G9曲线）试验”，即通过试验方法来获取G9曲线。

反应堆的换料以及燃耗的不断变化会引起功率分布的变化，进而影响控制棒的价值。

对于G模式运行的反应堆，为了在负荷跟踪过程中有效调节反应堆的功率需周期性地校准G9曲线。

试验过程中运行人员需要配合专业人员按要求的速率将汽机负荷由满功率快速降至550MW，然后升回至满功率(升功率阶段不属于试验范畴)，它是CPR1000机组日常运行期间风险最大的试验。

因为试验风险较大，存在甩负荷以及跳机跳堆的风险，故对该项工作的风险控制尤为重要，本文即对此过程中的现象进行分析，对运行的风险控制进行分析讨论。

2运行的主要工作①按照规定配合执行试验升降负荷；②控制机组状态，必要时中止试验，应急干预；③主控调节器自动检查无异常；④提前熟悉仪控专业临时指令（G棒棒速和死区修改）；⑤提前熟悉RGL/GCT/CET/AHP/GSS等故障预案并做好分工；⑥参照化学规范控制机组（主要是监视APG钠含量）；⑦值长与电网进行沟通；⑧熟悉汽机参数及打闸标准；⑨注意跟踪常规岛回路的泵运行情况，尤其是6.6kV大泵运行情况。

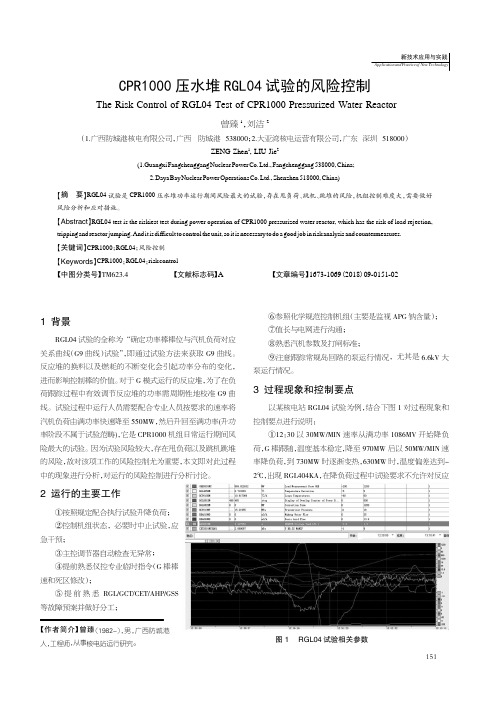

3过程现象和控制要点以某核电站RGL04试验为例，结合下图1对过程现象和控制要点进行说明：①12：30以30MW/MIN速率从满功率1086MV开始降负荷，G棒跟随，温度基本稳定，降至970MW后以50MW/MIN速率降负荷，到730MW时逐渐变热，630MW时，温度偏差达到-2℃，出现RGL404KA，在降负荷过程中试验要求不允许对反应CPR1000压水堆RGL04试验的风险控制The Risk Control of RGL04Test of CPR1000Pressurized Water Reactor曾臻1，刘洁2（1.广西防城港核电有限公司，广西防城港538000；2.大亚湾核电运营有限公司，广东深圳518000）ZENG Zhen1,LIU Jie2(1.Guangxi FangchenggangNuclearPowerCo.Ltd.,Fangchenggang538000,China;2.DayaBayNuclearPowerOperationsCo.Ltd.,Shenzhen518000,China)【摘要】RGL04试验是CPR1000压水堆功率运行期间风险最大的试验，存在甩负荷、跳机、跳堆的风险，机组控制难度大，需要做好风险分析和应对措施。

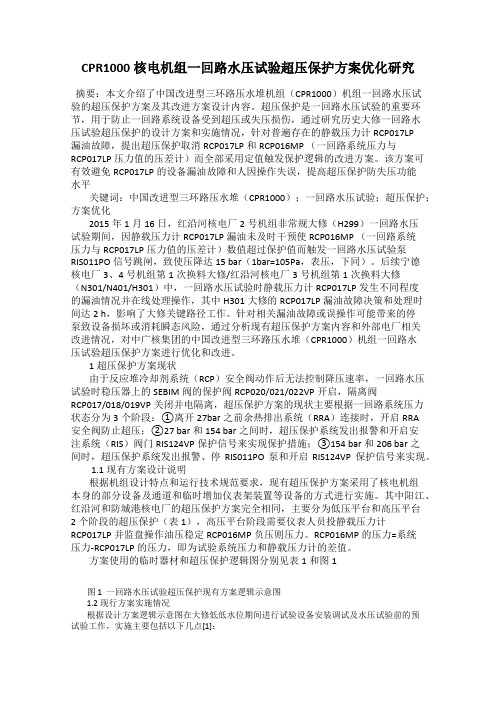

CPR1000核电机组一回路水压试验超压保护方案优化研究摘要：本文介绍了中国改进型三环路压水堆机组（CPR1000）机组一回路水压试验的超压保护方案及其改进方案设计内容。

超压保护是一回路水压试验的重要环节，用于防止一回路系统设备受到超压或失压损伤，通过研究历史大修一回路水压试验超压保护的设计方案和实施情况，针对普遍存在的静载压力计RCP017LP漏油故障，提出超压保护取消RCP017LP和RCP016MP （一回路系统压力与RCP017LP压力值的压差计）而全部采用定值触发保护逻辑的改进方案。

该方案可有效避免RCP017LP的设备漏油故障和人因操作失误，提高超压保护防失压功能水平关键词：中国改进型三环路压水堆（CPR1000）；一回路水压试验；超压保护；方案优化2015年1月16日，红沿河核电厂2号机组非常规大修（H299）一回路水压试验期间，因静载压力计RCP017LP漏油未及时干预使RCP016MP （一回路系统压力与RCP017LP压力值的压差计）数值超过保护值而触发一回路水压试验泵RIS011PO信号跳闸，致使压降达15 bar（1bar=105Pa，表压，下同）。

后续宁德核电厂3、4号机组第1次换料大修/红沿河核电厂3号机组第1次换料大修（N301/N401/H301）中，一回路水压试验时静载压力计RCP017LP发生不同程度的漏油情况并在线处理操作，其中H301大修的RCP017LP漏油故障决策和处理时间达2 h，影响了大修关键路径工作。

针对相关漏油故障或误操作可能带来的停泵致设备损坏或消耗瞬态风险，通过分析现有超压保护方案内容和外部电厂相关改进情况，对中广核集团的中国改进型三环路压水堆（CPR1000）机组一回路水压试验超压保护方案进行优化和改进。

1超压保护方案现状由于反应堆冷却剂系统（RCP）安全阀动作后无法控制降压速率，一回路水压试验时稳压器上的SEBIM阀的保护阀RCP020/021/022VP开启，隔离阀RCP017/018/019VP关闭并电隔离，超压保护方案的现状主要根据一回路系统压力状态分为3个阶段：①离开27bar之前余热排出系统（RRA）连接时，开启RRA安全阀防止超压；②27 bar和154 bar之间时，超压保护系统发出报警和开启安注系统（RIS）阀门RIS124VP保护信号来实现保护措施；③154 bar和206 bar之间时，超压保护系统发出报警、停RIS011PO泵和开启RIS124VP保护信号来实现。
