GH1016高温合金

GH169高温合金介绍：GH169是含有铌，钼的沉淀镍镍金属合金，具有高强度，良好的韧性，在650℃下高温和低温条件下耐腐蚀性。

供应状态可以是固溶体或沉淀硬化。

GH169具有以下特点：设备，高抗拉强度，疲劳强度，蠕变强度和700℃的断裂强度在低温下在低温下在低温下具有稳定的化学性质。

GH169化学成分：许可证2：GH4169C（％）：≤0.03CR（％）：17.0〜21.0MO（％）：2.80〜3.30NI（％）：50.0〜55.0w（％）：Al（％）：0.20〜0.60NB（％）：4.75〜5.50TI（％）：0.65〜1.15Fe（％）：BA1Si（％）≤：0.35Mn（％）≤：0.35P（％）：0.015S（％）：0.015其他（％）：B≤0.006GH169物理属性：密度ρ= 8.24g / cm3熔化温度范围1260〜1320°C加工和热处理：加工领域的辛勤工作材料。

加热：产品工件必须在加热之前进行，并保持整个升温过程，并保持表面清洁。

如果天然环境具有硫，磷，铅或其他低溶解金属材料，则铝合金将脆弱。

残留物来自所识别的漆的漆，铅笔，润滑脂，水等。

硫的量低，例如液化石油气和气体残余物成分小于0.1％，大城市液化气的硫含量小于0.20g / m 3，石油气的硫含量小于0.5 ％是理想化。

的。

加热炉的加热炉优选地是更精确的温度控制工作能力。

炉子气体必须中和或弱碱性，并且应防止炉子组分从降低和氧化性能下降。

GH169热处理：铝合金的热处理温度为1120-900°C，制冷方法可以是水淬或其他快速制冷方法，并立即淬火以确保最佳特性。

当热处理时，原材料应加热到生产和加工温度的局限性，以便更好地确保生产和加工过程中的塑性变形，可变变量是最终的生产和加工温度为20％不能小于960℃。

冷拉：冷拉应进行老化处理后进行，寒冷的寒冷速率超过马氏体不锈钢板，因此应相对调整生产设备，并且存在常规淬火的冷拉力。

Stellite20适用于：泵的轴套、旋转密封环、耐磨衬垫、轴承套。

物理性能：硬度(HRC常温):57司太立合金对摩擦、气蚀、砂浆磨蚀和热磨损具有优良的抵抗能力。

该合金还有很好的腐蚀性能。

即使在480℃热红温度仍具有相当好的硬度、强度和耐磨性。

司太立合金系列：Stellite3、Stellite4、Stellite6、Stellite12、Stellite19、Stellite21、Stellite23、Stellite25、Co400等等。

上海同铸生产能力：可浇注的材质：各种牌号合金钢、耐热钢、GH系列、Inconel系列、Hastelloy系列、Stellite 系列等。

铸件表面粗糙度：通常可达到3.2-6.3microns。

重量范围：几克到400公斤服务的行业：航空航天、制药工业、汽车零件、电子行业、食品加工、船用五金、石油化工配件及各种通用机械。

上海同铸以高品质的精密铸件服务于众多的领域和行业。

应用范围领域：适宜做质量轻、体积小的航空、航天用电器元件，如微电子转子、电磁铁级头、继电器、换能器等。

标准热处理制度为：A 冷轧薄板，（1060~1120）℃/AC+850℃×5h/AC，其中固溶保温时间根据板材厚度而定；B 热轧板，（1090~1150）℃/AC+850℃×5h/AC，其中固溶保温时间根据板材厚度而定；C 棒材、锻件，（1060~1150）℃×5h/AC﹢（800~865）℃×5h/AC；D 无缝管，1100℃×（5~10）min/快冷+850℃×5h/AC。

高温合金热处理方式和特点:|—高温合金固溶强化—|—高温合金退火处理—||—高温合金时效强化—|—高温合金氧化物弥散强化—||—高温合金晶界强化—|—高温合金沉淀强化—|①固溶强化是金属强化的一种重要形式,通过形成固溶体使金属强度和硬度提高的现象。

在溶质含量适当时,可显著提高材料的强度和硬度,而塑性和韧性没有明显降低,这是其*大的特点。

GH169沉淀强化的镍基高温合金GH169合金是以体心四方的γ"和面心立方的γ′相沉淀强化的镍基高温合金，在-253～700℃温度范围内具有良好的综合性能,650℃以下的屈服强度居变形高温合金的首位,并具有良好的抗疲劳、抗辐射、抗氧化、耐腐蚀性能,以及良好的加工性能、焊接性能和长期组织稳定性，能够制造各种形状复杂的零部件，在宇航、核能、石油工业中，在上述温度范围内获得了极为广泛的应用。

【上海奔来金属材料有限公司】GH169合金的另一特点是合金组织对热加工工艺特别敏感，掌握合金中相析出和溶解规律及组织与工艺、性能间的相互关系，可针对不同的使用要求制定合理、可行的工艺规程，就能获得可满足不同强度级别和使用要求的各种零件。

供应的品种有锻件、锻棒、轧棒、冷轧棒、圆饼、环件、板、带、丝、管等。

可制成盘、环、叶片、轴、紧固件和弹性元件、板材结构件、机匣等零部件在航空上长期使用。

GH169材料牌号GH4169(GH169)GH169相近牌号GH169材料的技术标准GJB 2612-1996 《焊接用高温合金冷拉丝材规范》HB 6702-1993 《WZ8系列用GH169合金棒材》GJB 3165 《航空承力件用高温合金热轧和锻制棒材规范》GJB 1952 《航空用高温合金冷轧薄板规范》GJB 1953《航空发动机转动件用高温合金热轧棒材规范》GJB 2612 《焊接用高温合金冷拉丝材规范》GJB 3317《航空用高温合金热轧板材规范》GJB 2297 《航空用高温合金冷拔（轧）无缝管规范》GJB 3020 《航空用高温合金环坯规范》GJB 3167 《冷镦用高温合金冷拉丝材规范》GJB 3318 《航空用高温合金冷轧带材规范》GJB 2611《航空用高温合金冷拉棒材规范》YB/T5247 《焊接用高温合金冷拉丝》YB/T5249 《冷镦用高温合金冷拉丝》YB/T5245 《普通承力件用高温合金热轧和锻制棒材》GB/T14993《转动部件用高温合金热轧棒材》GB/T14994 《高温合金冷拉棒材》GB/T14995 《高温合金热轧板》GB/T14996 《高温合金冷轧薄板》GB/T14997 《高温合金锻制圆饼》GB/T14998 《高温合金坯件毛坏》GB/T14992 《高温合金和金属间化合物高温材料的分类和牌号》HB 5199《航空用高温合金冷轧薄板》HB 5198 《航空叶片用变形高温合金棒材》HB 5189 《航空叶片用变形高温合金棒材》HB 6072 《WZ8系列用GH169合金棒材》GH169化学成分C：≤0.08，Cr：17.0~21.0，Ni：50~55.0，Co：≤1.0，Mo：2.80~3.30，Al：0.30~0.70，Ti：0.75~1.15，Fe：余。

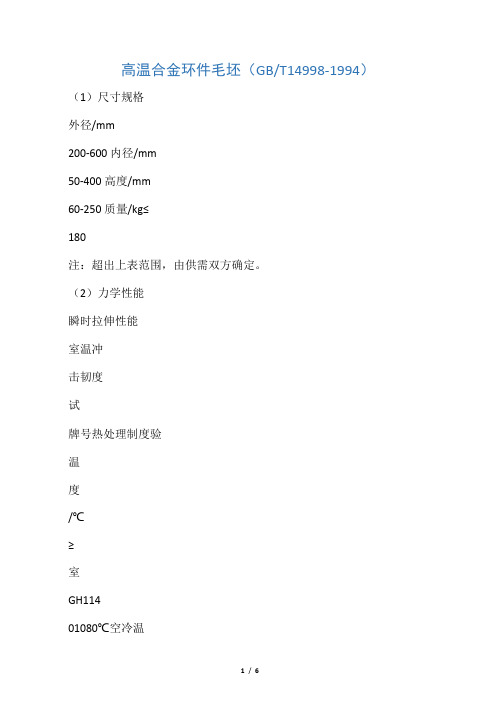

高温合金环件毛坯（GB/T14998-1994）（1）尺寸规格外径/mm200-600内径/mm50-400高度/mm60-250质量/kg≤180注：超出上表范围，由供需双方确定。

（2）力学性能瞬时拉伸性能室温冲击韧度试牌号热处理制度验温度/℃≥室GH11401080℃空冷温1140℃或1130℃保温1h20min,水冷；GH203 6650-670℃保温14-16h 升温至770-800℃保温14-20h，空冷980-990℃保温1-2h，GH2132油冷；710-720℃保温16h，空冷室650950750630-201530-30-3.4-3.8650400100室温8506001520303.45-3. 65650380(350)35(100)630 250--40404550------≥mm≥抗拉强度бb/Mpa屈服强度pa伸长率ъ5（%）断面收缩率φ（%）高度持久性能室温硬度HBS(d压痕直径）试验温度/℃应力/MPa时间t/hak（J/cm2)1140℃保温4h，空冷；5830℃保温8h，空冷；650℃保温16h，空冷室GH303 0980-1020℃，空冷温701080℃保温GH40338h，空冷；750℃保温16h，空冷室温900*820600 60013 10161330303.4-3.875650---3030--------室温900*8206006001310161330-3.4-3.8750350(300)50(100)350(300)50(100)注：1、GH2036合金的1130℃固溶温度仅适用于电炉+电渣工艺生产的产品。

2、GH4133、GH2135合金的力学性能如因锻造工艺不当，造成熔检试样晶粒颗粒粗大或断裂导致的不合格时，可剖环坯检验，其室温拉伸能按表中带"*"的数据，其他性能与熔检料的要求相同。

3、对于GH4133、GH2036、GH2135合金持久性能不合格时，可按括号内的数据进行试验，式样数量加倍，再次不合格，则以括号内的数据按复验的规定处理。

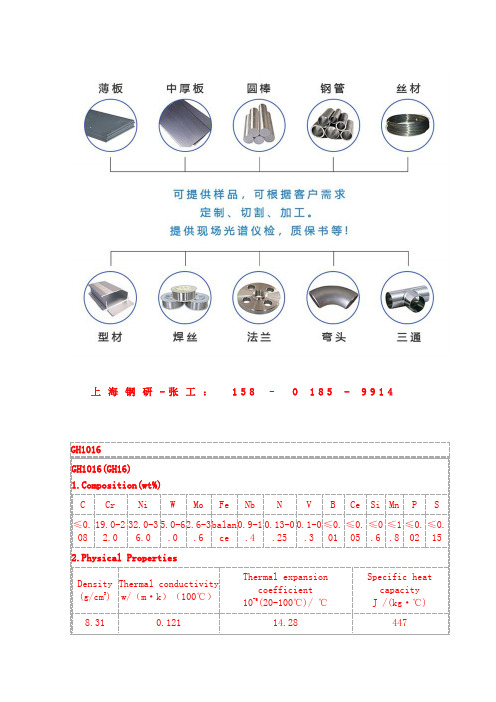

上海钢研-张工：158–O185-9914GH1016GH1016(GH16)position(wt%)C Cr Ni W Mo Fe Nb N V B Ce Si Mn P S≤0.08 19.0-22.032.0-36.05.0-6.02.6-3.6balance0.9-1.40.13-0.250.1-0.3≤0.01≤0.05≤0.6≤1.8≤0.02≤0.152.Physical PropertiesDensity (g/cm3) Thermal conductivityw/（m·k）（100℃）Thermal expansioncoefficient10-6(20-100℃)/ ℃Specific heatcapacityJ /(kg·℃)8.31 0.121 14.28 447高温合金分为三类材料：760℃高温材料、1200℃高温材料和1500℃高温材料，抗拉强度800MPa。

或者说是指在760--1500℃以上及一定应力条件下长期工作的高温金属材料，具有优异的高温强度，良好的抗氧化和抗热腐蚀性能，良好的疲劳性能、断裂韧性等综合性能，已成为军民用燃气涡轮发动机热端部件不可替代的关键材料。

按照现有的理论，760℃高温材料按基体元素主要可分为铁基高温合金、镍基高温合金和钴基高温合金。

按制备工艺可分为变形高温合金、铸造高温合金和粉末冶金高温合金。

按强化方式有固溶强化型、沉淀强化型、氧化物弥散强化型和纤维强化型等。

高温合金主要用于制造航空、舰艇和工业用燃气轮机的涡轮叶片、导向叶片、涡、高压压气机盘和燃烧室等高温部件，还用于制造航天飞行器、发动机、核反应堆、石油化工设备以及煤的转化等能源转换装置。

760℃高温材料变形高温合金变形高温合金是指可以进行热、冷变形加工，工作温度范围-253～1320℃，具有良好的力学性能和综合的强、韧性指标，具有较高的抗氧化、抗腐蚀性能的一类合金。

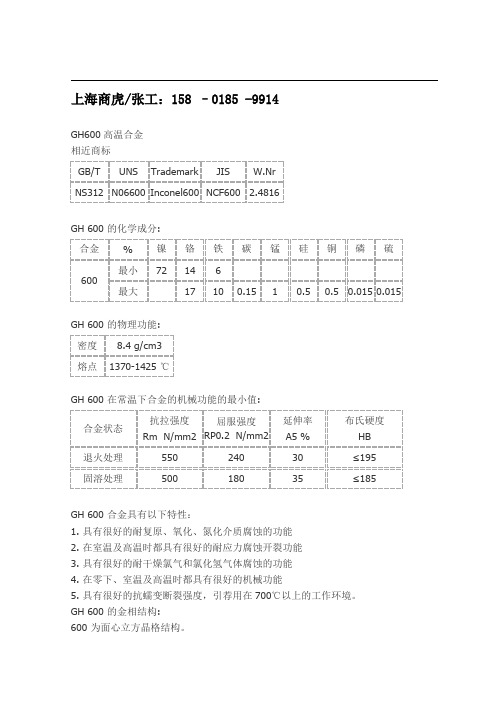

上海商虎/张工：158 –0185 -9914GH600高温合金相近商标GH 600 的化学成分:GH 600 的物理功能:GH 600 在常温下合金的机械功能的最小值:GH 600 合金具有以下特性：1. 具有很好的耐复原、氧化、氮化介质腐蚀的功能2. 在室温及高温时都具有很好的耐应力腐蚀开裂功能3. 具有很好的耐干燥氯气和氯化氢气体腐蚀的功能4. 在零下、室温及高温时都具有很好的机械功能5. 具有很好的抗蠕变断裂强度，引荐用在700℃以上的工作环境。

GH 600 的金相结构:600 为面心立方晶格结构。

GH 600 的耐腐蚀性:600合金对于各种腐蚀介质都具有耐腐蚀性。

铬的成分使该合金在氧化条件下比镍 99.2 (合金 200) 和镍 99.2（合金 201,低碳）具有更好的耐腐蚀性。

一起，较高的镍含量使合金在复原条件和碱性溶液中具有很好的耐腐蚀性，并且能有效地避免氯-铁应力腐蚀开裂。

600合金在乙酸、醋酸、蚁酸、硬脂酸等有机酸中具有很好的耐蚀性，在无机酸中具有中等的耐蚀性。

在核反应堆中一次和二次循环运用的高纯度水中具有很优秀的耐蚀性。

600特别突出的功能是可以反抗干氯气和氯化氢的腐蚀，运用温度达 650℃。

在高温下，退火态和固溶处理态的合金在空气中具有很好的抗氧化剥落功能和高强度。

该合金也能反抗氨气和渗氮、渗碳气氛，但是在氧化复原条件交替变化时，合金会遭到部分氧化介质的腐蚀（如绿色死亡液）GH 600 运用范围运用范畴有：1.腐蚀气氛中的热电偶套管2.氯乙烯单体生产：抗氯气、氯化氢、氧化和碳化腐蚀3.铀氧化转换为六氟化物：抗氟化氢腐蚀4.腐蚀性碱金属的生产和运用范畴，特别是运用硫化物的环境5.用氯气法制二氧化钛6.有机或无机氯化物和氟化物的生产：抗氯气和氟气腐蚀7.核反应堆8.热处理炉中曲颈瓶及部件，特别是在碳化和氮化气氛中9.石油化工生产中的催化再生器在700℃以上的运用中引荐运用合金600以取得较长的运用寿命。

高温合金焊接性的影响高温合金的化学成分，随着使用温度的升高，变的愈来愈复杂，因而焊接时越来越困难。

影响焊接性能的四大因素是材料因素、设计因素、工艺因素和服役环境。

高温合金的焊接性是指在某一焊接工艺条件下，对合金产生裂纹的敏感性、焊后接头组织的均匀性、焊接接头力学性能和采取工艺措施的可行性的综合评价。

高温合金的焊接性主要受下面几个因素影响：（1）高温合金的焊接裂纹敏感性。

在高温合金焊接过程中，出现的焊接裂纹通常有热裂纹和再热裂纹，其中热裂纹分为结晶裂纹和液化裂纹，再热裂纹主要是指应变时效裂纹。

液化裂纹和结晶裂纹形成机理相同，都是由于晶间存在脆弱低熔相或共晶，在焊接产生的高温条件下承受不了力的作用而开裂。

两者的区别在于结晶裂纹是液态焊缝金属在凝固过程中形成，而液化裂纹则是由于固态的母材在热循环的峰值温度作用下使晶间层重新熔化后形成的。

应变时效裂纹一般在沉淀强化高温合金的焊接后进行时效处理时或者焊后在高温使用时产生。

由于沉淀强化高温合金晶体内部由于g′的大量析出得以强化，而晶界强度在高温环境时一般低于晶内强度，加上杂质元素偏聚的不利影响，晶界进一步弱化，从而在晶界发生塑性变形，增加了应变时效裂纹产生倾向，当晶界的实际变形量超过其塑性变形能力就会产生应变时效裂纹。

（2）焊接接头组织的不均匀性。

高温合金焊接接头组织呈现明显的不均匀性，并且由于化学成分和焊接工艺的不用而明显不同。

固溶强化高温合金的组织比较简单，这类合金焊接后，焊缝金属由变形组织转变为铸造组织。

由于焊接熔池降温速度快，焊缝金属会因晶内偏析形成层状组织，偏析严重会在枝晶间形成共晶组织。

焊接接头热影响区产生沿晶界的局部熔化和晶粒长大，如固溶强化高温合金GH1015、GH1016和GH1140就具有比较好的焊接性，焊缝组织细小。

相比而言，沉淀强化高温合金和铸造高温合金的组织就比较复杂，焊缝和热影响区的组织成分都比较复杂。

焊缝金属在焊接过程中经历了熔化凝固的过程，原来的g′相、碳化物相等均溶入基体中，形成单一的g固溶体。

GH1016铁基高温合金
GH1016
中国牌号：GH1016高温合金
材料牌号：GH1016
一、GH1016铁基高温合金概述：
GH1016高温合金是一种以镍、钼、铌等元素组成的固溶强化型铁基高温合金，含镍量约为35%。

GH1016高温合金合金具有良好的热、冷加工性能，在各个温度下具有良好的强度和塑性组合，并有高的热强性、良好的热疲劳性和抗氧化性；其冲压、焊接等工艺性能良好。

在长期使用中有时效现象。

二、GH1016铁基高温合金化学成分：见表-1。

表-1%
三、GH1016高温合金用途：
GH1016适用于合用温度为550-1000℃，用于制造航天、航空、燃气轮机及其他工业用的一般承力部件（涡轮叶片除外），用于950℃以下工作的涡轮发动机燃烧室和加力燃烧室等部件。

四、GH1016的品种规格与供应状态：
1、品种分类：无缝管、焊管、板材、棒材、锻件、圆环、丝材及配套焊材。

2、交货状态：无缝管：固溶+酸白，长度可定尺；板材：固溶、酸洗、切边；焊管：固溶酸白+RT%探伤，锻件：退火+车光；棒材以锻轧状态、表面磨光或车光；带材经冷轧、固溶软态、去氧化皮交货；丝材以固溶酸洗盘状或直条状、固溶直条细磨光状态交货。

高温合金的基本知识和应用一、高温合金是指在600度以上的高温下承受复杂的应力，而能很好发挥它的力学和化学性能的一种合金。

二、常用的高温合金牌号有GH3030、GH2132、GH3039、GH3044、GH3128、GH4169、GH4145、GH333三、化学成分另外附有表格。

四、几种最常用的高温合金的材质和力学性能：GH2132(GH132)时效硬化型铁基合金产品牌号：GH2132(GH132/IncoloyA-286/S66286)产品规格：Φ3-350mm执行标准：ASTM B160,B164,B166,B408,B425,B574,GB149921、GH2132钢的特性该合金是Fe-25Ni-15Cr基高温合金，加入钼、钛、铝、钒及微量硼综合强化。

在650℃以下具有高的屈服强度和持久、蠕变强度，并且具有较好的加工塑性和满意的焊接性能。

1.GH2132相近牌号A-286 P.Q.A286 UNSS666286(美国)、ZbNCT25(法国)、X5NiCrTi26-15、1.4980、1.4944(德国)2.GH2132生产执行标准3.GH2132工艺性能与要求：1)、该合金具有良好的可锻性能，锻造加热温度1140℃，终锻900℃。

2)、该合金的晶粒度平均尺寸与锻件的变形程度、终锻温度密切相关。

3)、合金具有满意的焊接性能。

合金于固溶状态进行焊接，焊后进行时效处理。

4.GH2132 金相组织结构:该合金在标准热处理状态下，在γ基体上有球关均匀弥散的NI3(Ti,Al）型γ'相以及TiN,TiC,晶界有微量的M3B2，晶界附近可能有少量η相和L相。

2、GH2132 化学成份：（GB/T14992-1994）3、GH2132力学性能（在20℃检测机械性能的最小值）4、GH2132 物理性能5、用途在650℃以下具有高的屈服强度和持久、蠕变强度,并且具有较好的加工塑性和满意的焊接性能。

适合制造在650℃以下长期工作的航空发动机高温承力部件，制造汽车航空发动机和工业燃气涡轮机上的零部件，加力燃烧室、紧固件等。

欧洲钨牌号：E0 E3 E4 E5 E6 E11 E13 E202 E204 G1Z H10 H20HC16 HWZ KXZ L1 L2 L4 LC72 LC74 LC76 LC78 LC713 ……进口铜料如:三宝红铜,黄铜,青铜,磷铜,铍铜,钨铜,杯士铜,锡青铜,铍青铜，锡钨铜,锡锌铜,洋白铜,铬锆铜,锆青铜,铬铜,铝青铜,铝合金，铍钴合金冷冲压用钢钢号DIN： QStE340TM QSTE360TM QStE380TM QStE420TM QStE460TM QStE500TM QStE260N QSTE300N钢号EN：S315MC S340MC S355MC S380MC S420MC高层建筑结构用钢主要用用于制作工业和民用建筑物的支柱和承重梁等。

途：主要钢号执行标准GC-400,GC-490SN400(A,B,C),SN490(B,C) 275(D,E,EZ),355(D,E,EM) 355EMZ,450(EM,EMZ)YB/T专用条件JIS G 3136 BS7191模具放电用电极铜材：电极红铜(C1100)铬铜、铬锆铜(C18200、C18150)铍铜(1 7200)钨铜铍铜合金属于高铜合金，按其获得最后形状的加工形式不同可分为变形铍铜合金和铸造铍铜合金；按铍含量及其特性的不同可分为高强度铍铜合金和高导电铍铜合金。

常用的代表合金如下：C17200、C17300、C17000为高强度变形合金，C17500、C17510为高导电变形合金；BeA-275C/BeA-20C为高强度铸造合金；BeA-10C、BeA-50C为高导电铸造合金。

压力容器用钢:10CrMo11 12CrMo19-5 16CrMo9-3 24CrMo10 25CrMO4 26CrMo7 1 7CrMoV10 20CrMoV13-5 ………低合金结构钢和冷冲压用钢: StE255 S255N 1.0461 WStE255 P255 1.0462 TSt E255 S255NL 1.0463 EStE255 S255NL1 1.1103 P275N StE285 1.0486 S275N 1. 0490耐热钢马氏体型：1Cr5MO 4Cr9Si2 4Cr10Si2Mo 8Cr20Si2Ni 1Cr11MoV 1C r12Mo 2Cr12MOVNbN 1Cr12WMOV 2Cr12NiMOWV 1Cr13 1Cr13MO热轧和冷变形弹簧钢51CrV4 51Si7 52SiCrNi5 54SiCr6 54SiCrV6 55Cr3 56Si7 56SiCr7 56SiCrv7 60Cr3 60CrMo3 60CrMo4高速工具钢:2715 2716 2722 2723 2724 2725 2736 2750 2752 2754 2756 2782 HSP-6 HSP-11 HSP-15 HSP-16 SHP-17 HSP41 HSP-42 ASP-23PM ASP-30PM ASP-60PM ASP-23 ASP-30 ASP-60……高温合金（GH）GH1015 GH1016 GH1035 GH1040 GH1131；蒙耐尔（GH1015 GH1016 GH1035 GH1040 GH1131）等众多特殊进口及国产不锈钢带、丝、棒、管、圆钢、锻材。
