电力电缆设计选型精编

电力电缆选型方法电力电缆选型是指根据工程要求和环境条件，选择适合的电力电缆进行安装和使用的过程。

电力电缆的选型涉及多个方面的因素，包括电流负载、电压等级、敷设方式、环境条件等。

本文将从这些方面逐一介绍电力电缆选型的方法。

一、电流负载电力电缆的选型首先要根据工程的电流负载来确定。

电流负载是指电缆所承载的电流大小。

根据负载电流的大小，可以选择不同截面积的导体，以满足电流的传输要求。

一般来说，负载电流越大，所需的导体截面积就越大。

二、电压等级电力电缆的选型还需要根据工程的电压等级来确定。

电压等级是指电缆所承受的电压大小。

根据电压等级的高低，可以选择不同的绝缘材料和绝缘厚度，以确保电缆的安全可靠运行。

一般来说，电压等级越高，所需的绝缘材料和绝缘厚度就越大。

三、敷设方式电力电缆的选型还要考虑敷设方式。

常见的敷设方式包括直埋、管道敷设、架空敷设等。

不同的敷设方式对电缆的要求也不同。

例如，在直埋敷设中，需要选择具有良好耐候性和耐湿性的电缆；在管道敷设中，需要选择具有良好耐压性和耐磨性的电缆；在架空敷设中，需要选择具有良好耐候性和耐腐蚀性的电缆。

四、环境条件电力电缆的选型还要考虑环境条件。

不同的环境条件对电缆的要求也不同。

例如，在高温环境中，需要选择具有良好耐热性的电缆；在低温环境中，需要选择具有良好耐寒性的电缆；在潮湿环境中，需要选择具有良好防潮性的电缆；在腐蚀性环境中，需要选择具有良好耐腐蚀性的电缆。

电力电缆的选型方法包括根据电流负载、电压等级、敷设方式和环境条件来确定合适的电力电缆。

选型时需要综合考虑这些因素，并选择满足工程要求和环境条件的电力电缆。

在选型过程中，可以参考电缆制造商提供的技术手册和规范，或者咨询专业人士的意见。

通过科学合理的选型方法，可以确保电力电缆的安全可靠运行，提高工程的质量和效益。

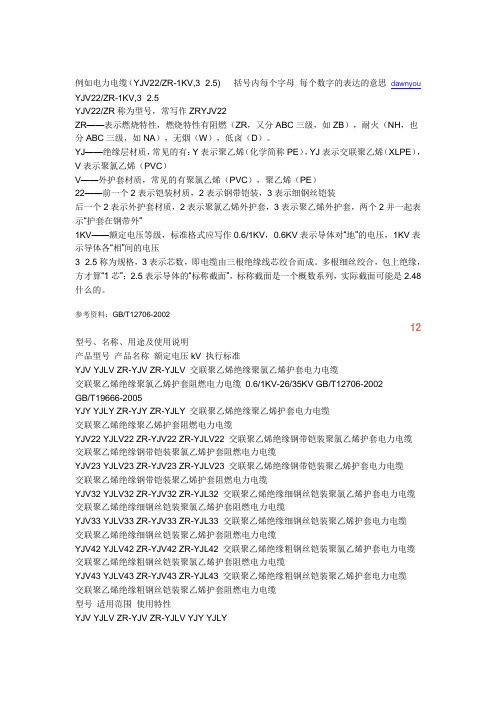

例如电力电缆（YJV22/ZR-1KV,3×2.5) 括号内每个字母每个数字的表达的意思dawnyou YJV22/ZR-1KV,3×2.5YJV22/ZR称为型号，常写作ZRYJV22ZR——表示燃烧特性，燃烧特性有阻燃（ZR，又分ABC三级，如ZB），耐火（NH，也分ABC三级，如NA），无烟（W），低卤（D）。

YJ——绝缘层材质，常见的有：Y表示聚乙烯（化学简称PE），YJ表示交联聚乙烯（XLPE），V表示聚氯乙烯（PVC）V——外护套材质，常见的有聚氯乙烯（PVC），聚乙烯（PE）22——前一个2表示铠装材质，2表示钢带铠装，3表示细钢丝铠装后一个2表示外护套材质，2表示聚氯乙烯外护套，3表示聚乙烯外护套，两个2并一起表示“护套在钢带外”1KV——额定电压等级，标准格式应写作0.6/1KV，0.6KV表示导体对“地”的电压，1KV表示导体各“相”间的电压3×2.5称为规格，3表示芯数，即电缆由三根绝缘线芯绞合而成。

多根细丝绞合，包上绝缘，方才算“1芯”；2.5表示导体的“标称截面”，标称截面是一个概数系列，实际截面可能是2.48什么的。

参考资料：GB/T12706-200212型号、名称、用途及使用说明产品型号产品名称额定电压kV 执行标准YJV YJLV ZR-YJV ZR-YJLV 交联聚乙烯绝缘聚氯乙烯护套电力电缆交联聚乙烯绝缘聚氯乙烯护套阻燃电力电缆0.6/1KV-26/35KV GB/T12706-2002GB/T19666-2005YJY YJLY ZR-YJY ZR-YJLY 交联聚乙烯绝缘聚乙烯护套电力电缆交联聚乙烯绝缘聚乙烯护套阻燃电力电缆YJV22 YJLV22 ZR-YJV22 ZR-YJLV22 交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆交联聚乙烯绝缘钢带铠装聚氯乙烯护套阻燃电力电缆YJV23 YJLV23 ZR-YJV23 ZR-YJLV23 交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆交联聚乙烯绝缘钢带铠装聚乙烯护套阻燃电力电缆YJV32 YJLV32 ZR-YJV32 ZR-YJL32 交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套阻燃电力电缆YJV33 YJLV33 ZR-YJV33 ZR-YJL33 交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆交联聚乙烯绝缘细钢丝铠装聚乙烯护套阻燃电力电缆YJV42 YJLV42 ZR-YJV42 ZR-YJL42 交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套阻燃电力电缆YJV43 YJLV43 ZR-YJV43 ZR-YJL43 交联聚乙烯绝缘粗钢丝铠装聚乙烯护套电力电缆交联聚乙烯绝缘粗钢丝铠装聚乙烯护套阻燃电力电缆型号适用范围使用特性YJV YJLV ZR-YJV ZR-YJLV YJY YJLYZR-YJY ZR-YJLY 适用于室内外敷设。

第二章 电缆的选型2.1 电缆型号与应用范围 2.1.1 电缆型号的编制原则⑴用汉语拼音第一个字母的大写表示绝缘种类、导体材料、内护层材料和结构特点。

如 用Z 代表纸，L 代表铝，Q 代表铅，F 代表分相。

电缆型号组成及其代表奕奕见表2-1。

表2-1 电缆型号组成及其代表意义示铠装，第二位数字表示外被，例如，粗钢丝铠装纤维外被表示为41。

⑶电缆型号按电缆结构的排列一般依下列次序 ⑷电缆产品用型号、额定电压和规格表示。

其方法是在型号后再加上说明额定电压、芯数和标称截面积的阿拉伯数字。

① 黏性电缆A 、 ZL 03-0.6/1 3×185表示铜芯、黏性油浸纸绝缘、铝套聚乙烯护套、额定电压0.6/1kV 、三芯、标称截面积185mm 2的电缆电缆。

B 、 Z LL 03-0.6/1 3×185表示铝芯、黏性油浸纸绝缘、铝套聚乙烯护套、额定电压0.6/1kV 、三芯、标称截面积185mm 2的电缆电缆。

② 不滴流电缆A 、ZQFD 22-21/35 3×185表示铜芯、不滴流油浸纸绝缘、分相铅套、钢带铠装聚乙烯护套、额定电压为21/35kV 、三芯、标称截面积185mm 2的电缆电缆。

B 、ZLQFD 22-21/35 3×185表示铝芯、不滴流油浸纸绝缘、分相铅套、钢带铠装聚氯乙烯护套、额定电压为21/35kV 、三芯、标称截面积185mm 2的电缆电缆。

③橡皮绝缘电缆A 、XV-0.6/1 3×150+70表示铜芯、橡皮绝缘、聚氯乙烯护套、额定电压为0.6/1kV 、三个主线芯、标称截面积150mm 2、中性线芯标称截面积70mm 2的电力电缆。

B 、XLV-0.6/1 3×150+70表示铝芯、橡皮绝缘、聚氯乙烯护套、额定电压为0.6/1kV 、三个主线芯、标称截面积150mm 2、中性线芯标称截面积70mm 2的电力电缆。

④聚氯乙烯绝缘电缆 A 、VV 23-0.6/1 3×240表示铜芯、聚氯乙烯绝缘、钢带铠装聚氯乙烯护套、额定电压为0.6/1kV 、三芯、标称截面积240mm 2的电力电缆。

电力电缆选型手册.doc目录一. 概述 2 二. 范围2-3 三. 参考标准及参数取值依据3 四. 符号说明3-4 五. IEC 287-3-2/1995标准电力电缆截面经济最佳化计算方法的应用4-11 六. 电力电缆经济截面最佳化数据查找的使用方法11-12 七. 电缆经济截面与发热截面总费用比较及投资回收年计算12-15 八. 经济截面的校验条件16-17 附录1 铜芯电力电缆综合造价统计表18-19 附录 2 电缆造价类别的平均 A 值20 附录3 电缆型号与电缆造价类别对照表20 附录4-1 铜芯电力电缆经济电流范围I-A 类别21-23 附录4-2 铜芯电力电缆经济电流范围II-A 类别24-26 附录4-3 铜芯电力电缆经济电流范围III-A 类别27-29 附录4-4 铜芯电力电缆经济电流范围IV-A 类别30-32 附录4-5 铜芯电力电缆经济电流范围V-A 类别33-35 附录5 铜芯电力电缆经济电流密度计算数据及图表不同电价36-40 附录6 电缆导体交流电阻及感抗41-42 附录7 铜芯电力电缆允许载流量表42 附录8 损耗费用辅助量F─Tmax─P 关系的统计值43 附录9 最大负载利用小时Tmax 与最大负载损耗小时τ 和cosΦ 的关系43 附录10 不同行业的年最大负载利用小时Tmax,h 44 九. 参考资料44电力电缆经济选型实用手册一.概述导体的经济电流密度是选择导体的必要条件之一。

当选择导体的诸多技术条件如发热温升、机械强度及电压降要求等得到控制或改善时，往往是经济电流密度起着支配作用。

实践证明，经济电流密度对于选择导体进而节省能源，改善环境，提高电力运行可靠性有着重要的技术经济意义。

过去，在计划经济的条件下，工程设计往往偏重技术、轻视经济；重视初投资，忽视长期运行的经济性。

工程建设也因此付出过沉重代价。

当前，我国已经进入到社会主义市场经济的发展时期，工程投资方和经营方都越来越注重投资效益和运营效益。

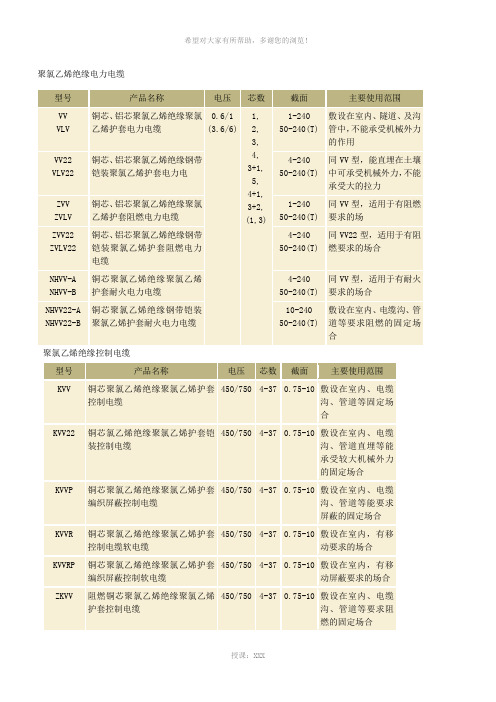

聚氯乙烯绝缘电力电缆型号产品名称电压芯数截面主要使用范围VV VLV 铜芯、铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆0.6/1(3.6/6)1,2,3,4,3+1,5,4+1,3+2,(1,3)1-24050-240(T)敷设在室内、隧道、及沟管中，不能承受机械外力的作用VV22 VLV22铜芯、铝芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电4-24050-240(T)同VV型，能直埋在土壤中可承受机械外力，不能承受大的拉力ZVV ZVLV 铜芯、铝芯聚氯乙烯绝缘聚氯乙烯护套阻燃电力电缆1-24050-240(T)同VV型，适用于有阻燃要求的场ZVV22 ZVLV22铜芯、铝芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套阻燃电力电缆4-24050-240(T)同VV22型，适用于有阻燃要求的场合NHVV-A NHVV-B 铜芯聚氯乙烯绝缘聚氯乙烯护套耐火电力电缆4-24050-240(T)同VV型，适用于有耐火要求的场合NHVV22-A NHVV22-B 铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套耐火电力电缆10-24050-240(T)敷设在室内、电缆沟、管道等要求阻燃的固定场合聚氯乙烯绝缘控制电缆型号产品名称电压芯数截面主要使用范围KVV铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆450/7504-370.75-10敷设在室内、电缆沟、管道等固定场合KVV22铜芯氯乙烯绝缘聚氯乙烯护套铠装控制电缆450/7504-370.75-10敷设在室内、电缆沟、管道直埋等能承受较大机械外力的固定场合KVVP铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制电缆450/7504-370.75-10敷设在室内、电缆沟、管道等能要求屏蔽的固定场合KVVR铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆软电缆450/7504-370.75-10敷设在室内，有移动要求的场合KVVRP铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制软电缆450/7504-370.75-10敷设在室内，有移动屏蔽要求的场合ZKVV阻燃铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆450/7504-370.75-10敷设在室内、电缆沟、管道等要求阻燃的固定场合ZKVV22阻燃铜芯聚氯乙烯绝缘聚氯乙烯护套钢带铠装控制电缆450/7504-370.75-10敷设在室内、电缆沟、管道直埋等能承受较大机械外力有阻燃要求的固定场合ZKVVP阻燃铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制电缆450/7504-370.75-10敷设在室内、电缆沟、管道等要求屏蔽、阻燃的固定场合ZKVVR阻燃铜芯聚氯乙烯绝缘聚氯乙烯护套控制软电缆450/7504-370.75-10敷设在室内，有移动和阻燃要求的场合ZKVVRP阻燃铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制软电缆450/7504-370.75-10产品编号：电力电缆型号：铜芯:YJV,YJY,YJV22,YJV23,YJV33,YJV42,YJV43;铝芯:YJLV,YJLY,YJLV22,YJLV32,YJLV33,YJLV42,YJLV43产品说明：I EC60502《额定电压1KV-30KV挤出绝缘电力电缆及附件》GB12706-1991《额定电压35KV及以下铜芯、铝芯塑料绝缘电力电缆》（等同IEC60502额定电压1KV到30KV的挤包绝缘电力电缆及其附件）本产品用于配电网或工业装置中固定敷设的额定电压1KV到35KV交联聚乙烯绝缘电力电缆。

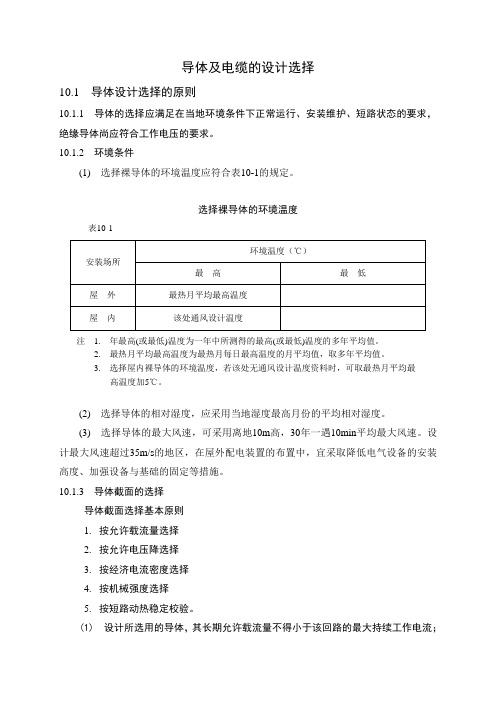

导体及电缆的设计选择10.1 导体设计选择的原则10.1.1 导体的选择应满足在当地环境条件下正常运行、安装维护、短路状态的要求，绝缘导体尚应符合工作电压的要求。

10.1.2 环境条件(1) 选择裸导体的环境温度应符合表10-1的规定。

选择裸导体的环境温度表10-1注 1. 年最高(或最低)温度为一年中所测得的最高(或最低)温度的多年平均值。

2. 最热月平均最高温度为最热月每日最高温度的月平均值，取多年平均值。

3. 选择屋内裸导体的环境温度，若该处无通风设计温度资料时，可取最热月平均最高温度加5℃。

(2) 选择导体的相对湿度，应采用当地湿度最高月份的平均相对湿度。

(3) 选择导体的最大风速，可采用离地10m高，30年一遇10min平均最大风速。

设计最大风速超过35m/s的地区，在屋外配电装置的布置中，宜采取降低电气设备的安装高度、加强设备与基础的固定等措施。

10.1.3 导体截面的选择导体截面选择基本原则1.按允许载流量选择2.按允许电压降选择3.按经济电流密度选择4.按机械强度选择5.按短路动热稳定校验。

(1) 设计所选用的导体，其长期允许载流量不得小于该回路的最大持续工作电流；导体的长期允许载流量应按所在地区的海拔高度及环境温度进行修正；当采用多导体结构(如导体并联)，应计及邻近效应和热屏蔽对载流量的影响;对屋外导体，尚应计及日照对其载流量的影响。

题目：选用导体的允许载流量不得小于该回路的 ( B )A 短路电流有效值B 最大持续工作电流C 短路全电流D 接地电流题目： 按回路最大持续工作电流选择裸导体截面时，导体允许载流量，应按 (A,B,C,D )进行修正。

A 所在地区的海拔高度B 所在地区的环境温度C 多导体结构的邻近效应D 多导体结构的热屏蔽效应(2)按允许电压降选择导体时,线路允许电压损失1) 高压线路:自供电的变电所二次侧出口至线路末端变压器或末端受电变电所一次测入口的允许电压损失,为供电变电所二次侧额足电压(6kV 、10kV)的5%。

干货电缆选型参考表，超全！《收藏》一、常规电缆的型号、名称及用途二、特种电缆的型号、名称及用途注：1. X-表示常规的电缆型号。

2. 特种电缆型号表示方法是在常规电缆型号前加特种电缆的表示符号。

例：特种电缆低烟无卤阻燃交联聚乙烯绝缘电力电缆，就表示为WDZR-YJV。

三、电缆的生产范围及结构尺寸0.6/1kV 聚氯乙烯绝缘阻燃和非阻燃电力电缆结构尺寸及载流量1、0.6/1kV 单芯聚氯乙烯绝缘聚氯乙烯护套电力电缆2、0.6/1kV 2芯聚氯乙烯绝缘聚氯乙烯护套电力电缆及钢带铠装电力电缆3、0.6/1kV 3芯聚氯乙烯绝缘聚氯乙烯护套电力电缆及钢带铠装电力4、0.6/1kV 4芯聚氯乙烯绝缘聚氯乙烯护套电力电缆及钢带铠装电力电缆5、0.6/1kV 5芯聚氯乙烯绝缘聚氯乙烯护套电力电缆及钢带铠装电力电缆6、0.6/1kV (3+1)芯聚氯乙烯绝缘聚氯乙烯护套电力电缆及钢带铠装电力电缆7、0.6/1kV (3+2)芯聚氯乙烯绝缘聚氯乙烯护套电力电缆及钢带铠装电力电缆8、0.6/1kV (4+1)芯聚氯乙烯绝缘聚氯乙烯护套电力电缆及钢带铠装电力电缆20.6/1kV 交联聚乙烯绝缘电力电缆结构尺寸及载流量1、0.6/1kV 单芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆2、0.6/1kV 2 芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆及钢带铠装电力电缆3、0.6/1kV 3 芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆和钢带铠装电力电缆4、0.6/1kV 4 芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆和钢带铠装电力电缆5、0.6/1kV 5 芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆和钢带铠装电力电缆6、0.6/1kV (3+1)芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆和钢带铠装电力电缆7、0.6/1kV (3+2)芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆和钢带铠装电力电缆8、0.6/1kV (4+1)芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆和钢带铠装电力电缆3塑料绝缘控制电缆结构1、电缆的绝缘厚度2、聚氯乙烯绝缘聚氯乙烯护套控制电缆3、聚氯乙烯绝缘钢带铠装聚氯乙烯护套控制电缆四、电缆的主要性能1导体的直流电阻2交流电压试验2.1 电力电缆应经受下表中对应的工频试验电压5min 不击穿；其中U0 为6～8.7kV电缆试验电压按IEC60502 从2.5U0提高到3.5U0；额定电压26/35(26/45)kV 电缆按IEC60840 应经受工频65kV/30min 不击穿。

高压电缆选型文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]按照以下情况而定：1根据电缆敷设的、使用地点及使用环境，选择电缆的绝缘方式（如、交链聚乙、橡胶绝缘烯等）；2根据电缆的敷设环境，选择电缆外壳保护方式（如、钢丝等）；3根据电缆使用的，选择电缆的；4根据电缆回路，选择电缆的截面。

5所谓10KV不考虑，是指该的热稳定值比较高，按此热稳定值选择的电缆最小截面已经很大（如180或240平方毫米截面），在此截面的范围内，无论的大小，都是按热稳定最小截面选择电缆。

但是如果负荷容量额定电流大于确定的最小电缆截面的额定，当然还是需要考虑载流量的。

10kv高压表如下：向左转|向右转导线截面积与的计算一、一般铜导线的安全是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

<关键点> 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

如： mm2 BVV铜导线安全载流量的推荐值×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围： S=< I /（5~8）>= I ~ I（mm2） S-----铜导线截面积（mm2） I-----（A）三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电，一种是电。

对于电的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=。

不同电功率因数不同，统一计算家庭用电器时可以将功率因数cosф取。

也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*=34(A) 但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般。

电力工程电缆设计1.电缆导体材质DL/T5222，7.8.5，7。

8。

6GB50217,3。

1.1 控制电缆应采用铜导体。

2.电力电缆芯数GB50217 3。

2。

3，3。

2。

4注意电压范围3.电缆绝缘水平1 GB50217，3.3.2条Z主回路电缆绝缘电压选择3.3。

5 控制电缆额定电压的选择，不应低于该回路工作电压,2 220kV 及以上高压配电装置敷设的控制电缆，应选用450/750V。

3 除上述情况外,控制电缆宜选用450/750V；外部电气干扰影响很小时，可选用较低的额定电压.DL5136中4.电力电缆导体截面选择4。

1电缆敷设方式土壤中：壕沟（直埋）、空气中：1、电缆构筑物:常用电缆构筑物有电缆隧道、电缆沟、排管、吊架及桥架等,此外还有主控、集控室下面电缆夹层及垂直敷设电缆的竖井等.2、电缆桥架梯架、大电缆托盘、小动力槽式、控制，通讯电缆4.2电力电缆截面选择硬导体软导体电缆导体截面的选择1按回路持续工作电流选择2按经济电流密度选择1按回路持续工作电流选择2按经济电流密度选择1按回路持续工作电流选择2按经济电流密度选择3按短路热稳定选择导体截面的校验1按电晕条件校验2按短路热稳定校验3按短路动稳定校验4按机械共振条件校验1按电晕电压校验2按电晕对无线电干扰校验1按电压损失校验电缆截面应满足持续允许电流、短路热稳定、允许电压降等要求,当最大负荷利用小时T〉5000h 且长度超过20m时,还应按经济电流密度选取。

动力回路铝芯电缆截面不宜小于6mm2。

（一）按持续允许电流选择（二)按短路热稳定选择（三）按电压损失校验以下分别描述(一）按持续允许电流选择1.敷设在空气中和土壤中的电缆允许载流量按下式计算:Klru≥I （K为综合校正系数,见下表)I－计算工作电流（A )Iru－电缆在标准敷设条件下的额定载流量（A) ，2。

电缆载流量的修正：GB5222GB50217中3.7.2 10kV 及以下常用电缆按100％持续工作电流确定电缆导体允许最小截面，宜符合本规范附录C和附录D的规定，其载流量按照下列使用条件差异影响计入校正系数后的实际允许值应大于回路的工作电流。
