招标编号：HBGTSD2011303-9河北建投任丘热电有限责任公司2×350MW超临界燃煤供热机组工程第六批辅机设备招标文件第三卷附件热控成套设备技术规范书招标人: 河北建投任丘热电有限责任公司招标代理机构: 中国电能成套设备有限公司电能（北京）招标代理有限公司工程设计单位: 河北省电力勘测设计研究院2011年8月目录附件1 技术规范 (1)附件2 供货范围 (32)附件3 技术资料和交付进度 (36)附件4 交货进度 (38)附件6 价格表 (42)附件7 技术服务和设计联络 (45)附件8 分包商/外购部件情况 (48)附件9 大件部件情况 (49)附件10 投标方需要说明的其它内容 (50)附件11 招标文件附图 (51)附件12 履约保函（格式） (52)附件13 差异表 (53)附件14投标方资格审查文件 (54)附件15 投标方承诺函（格式） (55)附件16 投标方法定代表人授权书（格式） (56)附件17 投标方关于资格的声明函（格式） (57)附件18 技术性能违约金支付条件 (58)附件1 技术规范1 总则1.1 本招标文件适用于任丘热电厂2×350MW超临界供热机组工程的热控成套设备,它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本规范书提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，投标方将提供一套满足本招标文件和所列标准要求的高质量产品及其相应服务。
对国家有关安全、环保等强制性标准，必须满足其要求。
1.3如对本招标文件有偏差(无论多少，多么微小)都必须清楚地表示在本招标文件的技术附件13“差异表”中。
否则将认为投标方提供的设备完全符合本招标文件和标准的要求。
尤其是与价格相关的任何差异,均应逐一描述，若没有提出则认为没有差异，在技术协议阶段和详细设计阶段应不产生任何价格因素。
投标方供货范围各分项设备及相应附件的列项、数量和型式规范应完全满足本技术规范书中各条款的要求；在招标、技术协议和详细设计阶段，若投标方提供的设备材料清册中不满足上述要求时投标方应负责补齐，没有价格因素。

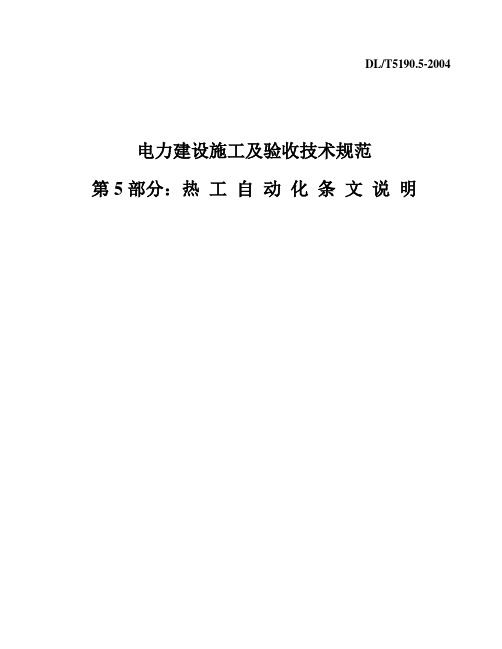

DL/T5190.5-2004电力建设施工及验收技术规范第5部分：热工自动化条文说明目次1 范围3 总则3.1 一般规定3.2 到货保管和验收3.3 施工准备和配合4 取源部件及敏感元件的安装4.1 一般规定4.2 温度4.3 压力4.4 流量4.5 物位4.6 分析4.7 机械量4.8 称重4.9 其它5 就地检测和控制仪表的安装5.1 一般规定5.2 压力和差压指示仪表及变送器5.3 开关量仪表5.4 分析仪表5.5 执行器5.6 气动基地式仪表6 控制盘（台、箱、柜）的安装6.1 控制盘安装6.2 盘上仪表及设备安装7 电线和电缆的敷设及接线7.1 一般规定7.2 电线管（槽）及电线的敷设7.3 电缆敷设及固定7.4 接线8 管路的敷设和连接8.1 一般规定8.2 导管弯制和连接8.3 导管固定9 防护与接地9.1 防爆和防火9.2 防冻9.3 防腐9.4 接地10 热工测量和控制设备的调试和验收10.1 一般要求10.2 仪表和报警装置的调试10.3 仪表管路及线路调试10.4 施工安装的验收DL/T5190.5-2004电力建设施工及验收技术规范第5部分：热工自动化条文说明1 范围参照DL5000-2000《火力发电厂设计技术规程》修订，包括主厂房的锅炉和汽轮发电机组及其辅机以及各辅助生产车间的热力设备和系统热工自动化工程的施工及验收。
对小于其他容量的机组以及类似的国外引进机组热工自动化设备的施工及验收可参照使用。
3 总则3.1 一般规定3.1.1 设计的技术文件是施工必须遵守的重要依据，如需变更应办理审批手续。
电建[1996]666号文规定，设计单位受建设单位委托负责本单位设计范围内竣工图的编制，施工调试单位应及时、准确地做好变更记录，提供完整的变更资料。
合同具有法律约束力，因此，施工中应按设备订货合同、技术协议的要求及制造厂的技术文件执行。
3.1.2 热工自动化工程施工中的电气和焊接专业工作以及现场的安全文明施工和防火均应遵守有关规定。
仪表工安全技术规程范本引言一、规程目的本规程的目的是为了保障仪表工操作人员和相关人员的生命安全，确保仪表工作过程中的安全和有效进行。
对于仪表工作人员，必须严格遵守本规程的要求，采取必要的安全措施，减少事故发生的可能性。
二、适用范围本规程适用于所有从事仪表工作的人员，包括操作人员、维修人员、检测人员等。
无论是在实验室、工厂、生产车间还是其他仪表工作场所，都必须遵守本规程的要求。
三、安全管理责任分工1. 仪表工作负责人：（1）根据职责分工，明确仪表工作的安全管理责任；（2）组织实施本规程的宣传和培训，确保仪表工作人员全面了解和掌握安全规程；（3）定期组织仪表工作安全检查和隐患排查，及时消除安全隐患；（4）建立并维护仪表工作记录和事故报告，及时收集、整理和分析事故数据。
2. 仪表工作操作人员：（1）遵守本规程的各项规定，严格操作；（2）按照安全操作程序和要求使用仪表设备；（3）对于存在的安全隐患，及时上报并配合相关人员进行处理；（4）积极参与安全培训和教育，不断提升安全意识和技能。
安全操作要求一、环境要求1. 仪表工作场所应保持干燥、通风良好，并且没有易燃、易爆物品；2. 仪表工作区域的地面应保持整洁平整，避免杂物堆放；3. 仪表设备应按照规定的要求进行布置和摆放，确保安全使用。
二、个人防护要求1. 仪表工作人员应穿戴符合安全要求的工作服装，并佩戴必要的防护用品；2. 在进行电气工作时，必须戴绝缘手套和绝缘鞋；3. 对于有粉尘、有毒物质的工作环境，必须佩戴防护口罩和防护眼镜。
三、设备操作要求1. 在使用仪表设备前，必须先检查设备是否完好，并确保操作人员已经了解操作要求；2. 不得擅自改变设备的工作参数和设置，必须按照规定的要求进行操作；3. 在操作设备时，必须保持专注集中，严禁酒后操作和疲劳操作。
四、紧急情况处理要求1. 发生紧急情况时，仪表工作人员应第一时间采取避险措施，并引导其他人员撤离危险区域；2. 发生火灾时，应使用灭火器进行灭火，并立即报警；3. 发生人员伤害事故时，应立即进行急救和报警。

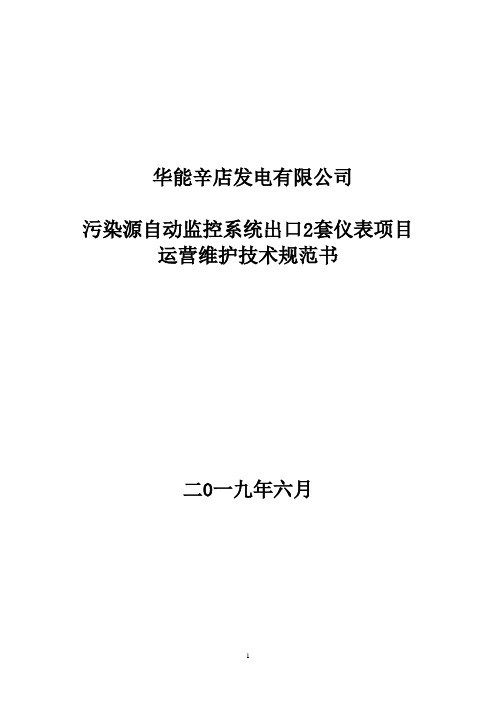

华能辛店发电有限公司污染源自动监控系统出口2套仪表项目运营维护技术规范书二0一九年六月1．总则1.1本技术规范书适用于华能辛店电厂（以下简称甲方）污染源自动监控系统出口2套仪表项目。
本项目采用大包形式运营，主要包含烟气粉尘、SO2、NO X、O2、流量、湿度、压力、温度等仪表及其取样探头、回路和取样管路等所属辅助设备的维护，CEMS维护材料、备件（不包括在线房站基础设施、门禁、照明、空调、压缩空气机）及校验用标气(SO2、NO X、O2、N2)由投标方（以下简称乙方）自行提供，标气应符合现行国家环保要求，在保质期内使用。
1.2乙方应保证所维护仪表的准确性和可靠性，并自备同类型净烟气CEMS分析仪表至少一台作为应急情况下的备用。
1.3乙方应安排至少1名工作人员常驻电厂，便于CEMS仪表维护消缺，在维护消缺期间应遵守甲方的安全生产规章制度。
2．概况华能辛店电厂污染源自动监控系统出口2套仪表项目包含净烟气CEMS设备、烟气粉尘、烟气湿度、烟气流量、烟气温度和烟气压力各2套，分别安装在#5、6炉净烟气烟道，CEMS机柜分别布置于#5、6机组净烟气CEMS小室内。
以上设备及其附属系统均包含在运营范围内。
3 . 运营标准乙方至少应遵循下列标准，但不限于此，所有采用的标准均应为当前颁布的最新现行标准：3.1《固定污染源排气中颗粒物测定与气态污染物采样方法》（GB/T16157-1996）3.2《固定污染源排放烟气连续监测系统技术条件及检测方法》（HJ/T76-2017）3.3《污染源在线自动监控（监测）系统数据传输标准》(HJ/T212-2017) 3.4《污染源自动监控系统管理办法》（国家环保总局第28号令）3.5《淄博市污染源自动监控系统运营管理办法》（试行）（淄环发［2007］52号）3.6《淄博市废气污染源自动监控设施建设、管理规范》4.甲方责任4.1系统所选设备必须符合国家环保部、山东省环保厅和淄博市环保局污染源自动监控系统建设的有关要求，甲方负责完成验收，由此产生的各项费用和责任由甲方承担。
目录前言 (2)发电厂热工仪表及控制系统技术监督导则 (3)1范围 (3)2规范性引用文件 (3)3术语和定义 (3)3.1 (3)3.2 (3)3.3 (4)4体系与专责 (4)4.1监督机构 (4)4.2监督职责 (4)5监督范围 (5)5.1热工仪表及设备 (5)5.2热控系统 (6)6设计、安装、调试监资 (6)7试生产期监督 (7)8运行监督 (7)9检修监督 (9)10量值传递 (9)11技术监督管理 (10)附录 A 热控技术监督考核指标 (13)附录 B 主要热工仪表及控制系统 (14)附录Ｃ热控技术监督指标统计方法 (16)附录 D 发电厂热控技术监督报表 (18)前言本标准是根据《国家发改委办公厅关于下达2004年行业标准项目补充计划的通知》（发改办工业[2004]1951号）的要求安排制订的。
热控技术监督一直是电力行业的主要技术监督内容之一，多年来对发电厂热工设备的安全、可靠起到了重要的作用。
本标准的制订结合了目前发电厂热控技术监督的实施情况和管理模式，规定了发电厂热控技术监督的范围、内容、技术管理及监督职责，是发电厂热控技术监督的依据。
本标准的附录A,附录C为规范性附录，附录B、附录D为资料性附录。
本标准由中国电力企业联合会提出。
本标准由中国电力企业联合会电力试验研究分会归口并解释。
本标准起草单位：陕西电力科学研究院。
本标准主要起草人：徐洁。
本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化中心（北京市白广路二条一号，100761）。
DL/T1056-2007发电厂热工仪表及控制系统技术监督导则1 范围本标准规定了发电厂热工仪表及控制系统技术监督的机构、职责、范围、内容以及技术管理。
本标准适用于并网运行的火力发电企业和水力发电企业。
供电企业的热控技术监督工作可参照相关部分执行。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
精心整理XXXX垃圾焚烧发电项目热控仪表技术规范书编制：会审：精心整理1．总则1.1 本规范书对XXX项目（2炉1机）采用的热控仪表成套提出了对设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本规范书提出的是最低限度的要求，并未对所有技术细节作出规定。
也未完全引述有关标准和规范的条文，投标方应保证提供符合本规范书和有关工业标准要求的经过实践的代表当今技术的优质产品。
同时必须满足国家的有关安全、环保等强制性法规、标准的要求。
1.3 如果投标方没有以书面的形式对本规范书的条文提出异议，则意味投标方完全响应本规范书的要求，投标方提供热控仪表成套有关设备以及资料和服务等应完全满足本规范和有关工业标准的要求。
如有差异，不管是多么微小，都应在投标文件中的差异表1.12投标方所供热工仪表应具备在国内同等功能规模、两个电厂两年以上成功运行业绩。
无不良使用和售后服务记录，并在业绩表提供机组容量、用户联系人及联系电话。
投标方具备工程安装指导和调试的资格和经验。
本装置不允许投标人再分包。
1.13在技术协议签订后一个月内，招标方有权对部分设备的数量和型号根据设计进行相应变更，承包商应积极配合并按合同要求到货期交货。
1.14投标文件要求：投标人在投标时，必须提供以下技术文件供招标人审查：?投标技术说明书（要求按照规范书格式及章节编排逐条进行响应）；?所提供设备的技术文件和样本；精心整理?热工仪表设备的供货范围，包括所有设备、施工、服务和有关图纸资料等；?偏差表，若投标人不列偏差则视为完全响应规范书要求；?投标文件自相矛盾或前后不一致时，将由招标人选择对招标人有利的方案；?所提供热工仪表设备在同类型电厂应用业绩清单；?备品备件清单；（含单价）?专用工具清单；?本规范书中所要求的其它说明、资料等；?提供一套电子版投标文件1.15规范及标准●GB11920-98电站电气部分集中控制装置通用技术条件●●●●●●2.2.12.1.12.1.22.1.32.1.42.1.52.1.62.1.72.22.2.12.2.22.2.3方负责处理。
可编辑热工仪表安装技术标准措施编制：校审：批准：东台苏中环保热电有限公司2010年8月精品目录1、编制依据2、施工工序3、施工工艺3.1 准备工作3.2 仪表设备检查3.3 仪表的安装3.3.1 仪表安装一般要求3.3.2 温度仪表安装3.3.3 压力仪表安装3.3.4 流量仪表安装3.3.5 物位仪表安装3.3.6 调节阀及其辅助设备安装3.3.7 在线分析及气体检测仪表安装4、安全措施5、主要施工机具6、质量记录1、编制依据1.1中华人民共和国国家标准《工业自动化仪表工程施工及验收规范》GBJ93－86；1.2中华人民共和国国家标准《自动化仪表安装工程质量检验评定标准》GBJ131－90；1.3中华人民共和国行业标准《石油化工仪表工程施工技术规程》SH3521－1999；1.4 中华人民共和国行业标准《石油化工施工安全技术规程》SH3505－1999；2、施工工序：注：为重要工序3、施工工艺：3.1准备工作：3.1.1 进入现场后,熟悉图纸，了解设计意图和主要工程量。
3.1.2 配备施工器具，并对施工器具进行检查、保养、维护，确保施工时能正常使用。
3.1.3 施工用计量器具及试验仪器必须经相关计量部门鉴定，确认合格后方可使用。
3.1.4 每道工序开始前由施工技术人员进行交底，并做好交底记录。
3.1.5 检查现场是否达到能满足安装就地仪表的要求。
3.2 仪表设备检查：3.2.1 核对其型号、规格及材质，所带附件要齐全，外观要完好无损且有出厂合格证、安装使用说明书等有关资料。
3.3 仪表的安装：3.3.1 现场仪表安装一般要求：1）、表中心距离地面1.2米，显示仪表安装在便于观察、维修的位置。
2）、仪表应不受机械振动，远离磁场和高温管线及设备，避免腐蚀介质的侵蚀。
3）、室内安装的就地仪表要选择光线充足、通风良好、操作方便之处。
4）、仪表安装要牢固端正，不应受到敲击及振动，且不承受配管及其它任何外力。
自动量热仪技术规范书编写：审核：批准：浙江浙能长兴发电有限公司二〇一六年十月一．技术规范1.总则1.1 本规范书适用于浙能长兴发电有限公司自动量热仪器。
本规范书提出了自动量热仪设备的设计、设备制造、性能检验、安装、调试和试验等方面的技术要求。
1.2 本规范书提出的是最低限度的技术要求，并未对一切技术细节作出详细规定，也未充分引述有关标准和规范的条文，投标方应保证提供符合本规范书和相关的国际国内标准要求的优质产品及相应服务。
1.3 投标方如与本规范书有偏差（无论多少或微小）都应以书面形式提出，并清楚地表示在本规范书“差异表”中。
否则招标方将认为投标方完全接受和同意本规范书的要求。
1.4 投标方对分析仪器所有设备（包括附属系统与设备）负有全责，即包括分包（或采购）的产品。
分包（或采购）的产品制造商应事先征得招标方的认可。
1.5 本规范书所使用的标准若与投标方所执行的标准发生矛盾时，按较严格标准执行。
1.6 本规范书经买卖双方共同确认和签字后作为订货合同的附件，与订货合同正文具有同等效力。
未尽事宜由双方协商解决。
1.7 在合同签定后，招标方有权因规范、标准、规程发生变化而提出一些补充要求，具体内容双方共同商定。
1.8 本次招标不认可备用方案。
1.9 投标方需无偿提供供货后的现场设备安装、调试工作，招标方在确认仪器配件齐全、仪器使用正常、所有参数性能达到协议技术要求后，最终确认验收合格。
1.10 投标方需无偿提供各仪器使用的授课和现场指导的技术培训工作，直至招标方员工能正确熟练操作使用各类仪器。
仪器各类英文技术资料应有对应中文翻译对照资料。
1.11 投标方需无偿提供各仪器现场调试使用的专用试剂。
2工程概况浙江浙能长兴发电有限公司位于浙江省湖州市长兴县，太湖南岸的长兴县经济技术开发区公司装机总容量1200MW，是浙江省第一座装机容量超百万千瓦的全脱硫绿色环保电厂。
现根据化验项目要求，需采购一台自动量热仪，用于测定煤、重油及其它固态、液态可燃物质发热量。
项目号：中海石油精细化工有限责任公司常压蒸馏装置扩能改造项目热电偶（5支）技术规范书中海石油葫芦岛精细化工有限责任公司1. 总则1.1本技术规范书为仪表设备采购而提出技术上的规范和说明，内容包括供设计依据、应用标准、技术要求、检验与测试、验收、质量保证、售后服务、资料交付、包装运输、供货范围等必需的其它事项。
本技术规范书是提供给仪表设备及技术服务的卖方作为其编写技术建议书和报价之用。
1.2本技术规范书是依据葫芦岛常压蒸馏装置扩能改造项目仪器仪表项目的技术规格书的要求而编制的。
在整个制造过程中采用符合GB/T19001-2000-ISO 9001：2000标准质量保证体系。
1.3卖方应满足买方技术规范书中关于温度仪表所提出的技术参数要求，同时满足工程设计温度仪表规格书（《212122B-00-K-1S21(101)-双金属温度计及套管规格书》、《212122B-00-K-1S21(102)-热电偶规格书》）以及替代措施都应在供货特例申请书中列出，并由买方认可。
1.4卖方应为买方提供一套完整的、可靠稳定运行的、最终满足招标文件中所有要求的设备。
1.5按照装置安全、高效运行要求以及温度仪表等相关规定和适用的工业标准，结合卖方大量的工程实践，设计并制造。
1.6卖方保证按照合同规定的进度要求，按时发运合同约定的全部设备。
1.7根据招标文件的要求和工程项目的实际需求，提供必须的安装详图和安装指导服务并向买方提供安装调试、运行维护。
1.8卖方负责温度仪表现场安装调试的技术支持，直到所供设备能达到温度仪表全部功能要求。
1.9卖方向买方提供温度仪表优化运行所必需的全部设备文件，使买方能掌握维护和调试本套温度仪表。
1.10卖方负责培训买方的运行、维护和工程技术人员，并使这些培训人员能够操作、维护、修改和调试本套温度仪表。
2、设计依据2.1环境状况：温度： -24.2℃～41.5℃相对湿度：月平均最大相对湿度 82%地区大气压：年平均气压1014 毫巴3、应用标准热电偶第1部分：分度表 GB/T16839.1-1997电偶第2部分：允差 GB/T16839.2-1997 、IEC 584 M2级工业热电偶技术条件：JB/T9238-1999工业热电偶与热电阻隔爆技术条件：JB/T5518-1991无机矿物绝缘热电偶电缆和热电偶：IEC1515双金属温度计：JB/T8803-1998法兰标准： HG20592-2009产品符合ISO9001认证4.技术性能要求及主要指标4.1接线盒（1）.接线盒材质：低铜铸铝合金（2）.接线盒防护等级：热电偶接线盒IP65双金属温度计IP55（3）.接线盒防爆等级：Ex ia ⅡCT4（4）.接线盒电气接口尺寸：1/2″NPT(内螺纹)4.2.热电偶4.2.1 热电偶应具备如下特点（1）测量范围宽。
热工仪表安装技术标准措施编制：校审：批准：东台苏中环保热电有限公司2010年8月目录1、编制依据2、施工工序3、施工工艺3.1 准备工作3.2 仪表设备检查3.3 仪表的安装3.3.1 仪表安装一般要求3.3.2 温度仪表安装3.3.3 压力仪表安装3.3.4 流量仪表安装3.3.5 物位仪表安装3.3.6 调节阀及其辅助设备安装3.3.7 在线分析及气体检测仪表安装4、安全措施5、主要施工机具6、质量记录1、编制依据1.1中华人民共和国国家标准《工业自动化仪表工程施工及验收规范》GBJ93－86；1.2中华人民共和国国家标准《自动化仪表安装工程质量检验评定标准》GBJ131－90；1.3中华人民共和国行业标准《石油化工仪表工程施工技术规程》SH3521－1999；1.4 中华人民共和国行业标准《石油化工施工安全技术规程》SH3505－1999；2、施工工序：注：为重要工序3、施工工艺：3.1准备工作：3.1.1进入现场后,熟悉图纸，了解设计意图和主要工程量。
3.1.2配备施工器具，并对施工器具进行检查、保养、维护，确保施工时能正常使用。
3.1.3施工用计量器具及试验仪器必须经相关计量部门鉴定，确认合格后方可使用。
3.1.4 每道工序开始前由施工技术人员进行交底，并做好交底记录。
3.1.5 检查现场是否达到能满足安装就地仪表的要求。
3.2 仪表设备检查：3.2.1 核对其型号、规格及材质，所带附件要齐全，外观要完好无损且有出厂合格证、安装使用说明书等有关资料。
3.3 仪表的安装：3.3.1 现场仪表安装一般要求：1）、表中心距离地面1.2米，显示仪表安装在便于观察、维修的位置。
2）、仪表应不受机械振动，远离磁场和高温管线及设备，避免腐蚀介质的侵蚀。
3）、室内安装的就地仪表要选择光线充足、通风良好、操作方便之处。
4）、仪表安装要牢固端正，不应受到敲击及振动，且不承受配管及其它任何外力。
5）、直接安装在工艺管线上的仪表要在管道吹扫之后、压力试验之前安装，仪表外壳上的指向要与管道介质流向一致。
附件发电有限责任公司2X200MW机组烟气脱硫工程热工仪表技术规范书合同号：2005年5 月总工：设总：设计部经理：主任工程师：主任设计师：校核：编制：目录一、技术规范------------------------------------------------------------------------------------------------------ 5二、供货范围---------------------------------------------------------------------------------------------------- 20三、技术资料及交付进度------------------------------------------------------------------------------------- 21四、交货进度---------------------------------------------------------------------------------------------------- 23五、性能验收试验---------------------------------------------------------------------------------------------- 23六、技术服务---------------------------------------------------------------------------------------------------- 24一、技术规范1总则1.1本技术规范用于广西柳州发电责任有限公司烟气脱硫工程热工仪表设备的功能设计、结构、性能、制造、安装和试验等方面的技术要求。
1.2 本技术附件提出的是最低限度的技术要求，并未对一切技术要求作出详细规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合本技术附件和相关的国际国内标准的优质产品及其相应服务。
1.3 卖方提供的产品须完全符合本技术附件和标准的要求。
1.4 卖方应执行本技术附件所列标准。
有不一致时，按较高标准执行。
1.5如卖方所提供的产品不能满足买方所提供的工艺要求，卖方应无条件更换满足要求的最新产品，买方无需增加费用。
1.6在合同签定后，买方有权因规范、标准、规程发生变化而提出一些补充要求，具体内容双方共同商定。
2规范与标准本技术规范对设备及附件提出功能性的基本技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。
因此，要求投标商保证提供符合有关国际通用标准和规范、中国国家标准和规范、以及本技术协议有关条款的优质产品，这些标准和规范至少包括：GB2900《电工名词术语》GB4796《电工电子产品环境条件》GB50058《爆炸和火灾危险环境电力装置设计规范》GB4064 –电气设备安全设计导则GB4890 –电气设备抗干扰特性TEC 144 低压开关和控制设备的外壳防护等级NEMA --ICS4 工业控制设备及系统的端子板NEMA --ICS6 工业控制设备及系统的外壳ANSI/IEEE 472 冲击电压承受能力导则（SWC）ANSI/IEEE 488 可编程仪表的数字接口ISA RP55.1 数字处理计算机硬件测试UL 44 橡胶导线、电缆的安全标准ANSI/NFPA 70 美国国家防火协会电气规范以上标准均执行最新版本。
这些规范和标准提出了最基本要求，卖方在系统设计中，在确保设备可良好地、连续地在本规范所规定的条件下运行时，可超越这些标准，使用优于或更为经济的设计或材料。
3设计和环境条件3.1 基本气象要素3.3工程概况广西柳州发电责任有限公司2x200MW烟气脱硫工程，采用石灰石-石膏湿法烟气脱硫工艺，两炉设置一座吸收塔。
脱硫副产品为石膏。
4技术规范4.1 变送器技术要求4.1.1一般要求A．卖方所供压力、差压及液位变送器应为进口产品。
为了维修及备品备件的方便，所有变送器原则上应采用同一厂家产品，变送器产品的生产厂应保证其产品至少两年的质量保证期限。
B．为了消除任何腐蚀或结垢等问题，受湿部件的材料必须与工艺流体相匹配；C．接线和端子均应符合适用的UL和ANSI标准。
应具备永久性标志，易于端子的识别。
D．卖方应根据技术附件及设备清册，提供符合过程控制要求的压力及差压变送器。
E．成套范围内的设备出现的质量问题及设备型号与过程参数不符的问题，由卖方负责处理并免费更换。
F．卖方应严格按照买方提供的参数资料提供设备，如有疑问，应及时与买方联系，经买方同意后方可修改。
G．卖方应提供与变送器直接连接的安装辅件。
4.1.2变送器通用技术规范A．二线制，电源24VDC，输出信号4～20mADC。
B．所供变送器为全智能型，可由具有最新版本的智能终端编程器进行远方程序设置。
C．带有基于HART协议的数字信号，能通过智能终端对变送器进行远程诊断、查询、标定和重新组态，可在线调整，调整期间对变送器的正常输出不造成任何干扰。
D．有自诊断功能，当有故障时可以正确清晰地在智能通信终端上显示故障信息。
E．直接与测量介质接触的部件的材料具有防腐蚀能力。
F．每台变送器均配接头、1/4NPT转换2x1.5的接头（平法兰变送器除外）、垫片和2英寸管道或面板安装支架（膜片式除外）。
G．电气接口：1/2" NPT。
H．每台变送器具有不锈钢铭牌，标注型号、规格、设计编号。
I．差压变送器在高压连接侧（或低压连接侧）处于最大流体工作压力时，而在低压连接侧（或高压连接侧）直接通大气的情况下，不至于损坏仪表或使整定值偏移。
J．变送器输出应及时、准确，无漂移及死区现象。
H．防护等级：至少IP664.1.3 所供变送器的精确度、稳定性、抗静压影响、抗震动影响及抗电磁辐射影响均应满足标准要求。
4.1.4 质量保证4.1.4.1 卖方应采取有效措施，保证产品符合本规范书的要求。
4.1.4.2 在正常使用工作环境下，变送器设备使用寿命为不小于30年。
4.1.4.3 卖方所供设备质保期应为机组运行168试验成功后2年。
在整个质保期内，非人为因素造成的设备损坏，应由卖方及时免费更换，并且根据因此而造成的经济损失大小，由卖方承担一定的经济责任。
4.1.5采购清单及要求见附件一、智能压力、差压变送器采购清单4.1.6卖方应列出符合要求的型号、参数、生产厂商、产地及所供设备及安装辅件的详细清单4.2 浆液pH计4.2.1如果压力和温度很低，pH值等的测量变送器可直接安装在管道上。
4.2.2分析仪表的精度不低于±0.5%满刻度。
4.2.3每台pH计具有不锈钢铭牌，标注型号、规格、设计编号（KKS编码）。
4.2.4卖方提供的上述设备必须是技术先进、质量可靠的，并且应在相应工程或相似条件下有运行并超过两年，已证明安全可靠。
4.2.5卖方所供设备质保期应为机组运行168试验成功后2年。
在整个质保期内，非人为因素造成的设备损坏，应由卖方及时免费更换，并且根据因此而造成的经济损失大小承担一定的经济责任。
4.2.6 卖方在合同签订后一周内提供PH计探头的安装图。
4.2.7 pH计选型参数表清单4.3 雷达波液位计4.3.1 提供的雷达波液位计用于测量浆罐液位，应为进口产品，并应至少达到下列性能：·防护等级：至少IP66·过程连接：法兰连接DIN2501 PN10 DN150·测量精度：±10mm·输出信号：带有HART协议的4～20mADC无源4.3.2具有远方\就地零点、满量程调整功能。
4.3.3连接线和端子符合现行的ANSI标准，所有端子都有永久性的标记，便于识别。
4.3.4雷达波液位计应有可靠的接地措施。
4.3.5雷达波液位计变送器外壳具有适当的密封方式与变送器的机械部分分隔开，达到其最佳工作状态。
4.3.6雷达波液位计壳体应有两个用作电气穿线管的螺纹接头，尺寸一般为1/2”NPT。
4.3.7雷达波液位计变送器应具有过程超压报警及自身故障报警能力。
4.3.8每台雷达波液位计具有不锈钢铭牌，标注型号、规格、设计编号（KKS编码）。
4.3.9 资质及业绩4.3.9.1卖方提供的上述设备必须是技术先进、质量可靠的，并且应在相应工程或相似条件下有运行并超过两年，已证明安全可靠。
4.3.9.2卖方应随投标文件提供业绩清单，包括电厂名称、机组容量、运行时间、规格参数及数量等。
4.3.10卖方所供设备质保期应为机组运行168试验成功后2年。
在整个质保期内，非人为因素造成的设备损坏，应由卖方及时免费更换，并且根据因此而造成的经济损失大小承担一定的经济责任。
4.3.11选型参数表一表二表三表四4.3.12 卖方应列出符合要求的型号、参数、生产厂商、产地及所供设备及安装辅件的详细清单4.4逻辑开关技术要求（本次招标无此项）4.4.1 卖方所供逻辑开关应为进口原装产品。
为了维修及备品备件的方便，所有液位开关原则上应采用同一厂家产品，开关产品的生产厂应保证其产品至少两年的质量保证期限。
4.4.2为了达到报警、联锁和（或）指示的目的，每个开关均应装备安全而可靠的电气触头。
设定点应在现场可调，根据工艺流程的要求对复位装置进行调整或固定。
4.4.3过量程压力至少高于满设计压力范围的50%。
仪表应能耐受满压力过量程值，而不影响校准精度。
4.4.4为了消除任何腐蚀或结垢等问题，受湿部件的材料必须与工艺流体相匹配。
4.4.5接线和端子均应符合适用的UL和ANSI标准。
利用永久性标志可以很容易地识别所有端子。
所有开关均为弹簧活塞式干触点开关，尤其是在高温部分必须采用干触点，不得采用水银或其它形式的触头。
4.4.6每个开关壳体应使用耐用金属或玻璃纤维制成，符合NEMA4型结构，在危险区域使用的开关，其壳体应符合NEMA7型的规定。
壳体上有一个用作电气穿线管的螺纹接头，最小尺寸为1/2" NPT。
4.4.7所有开关均应装备一组单刀双掷触头。
在所有情况下，触头的排列应适应电气上独立的电路。
除非另有规定，每组触头应为快动干式触头。
接有220V交流负载时，触头的最小额定电流为5A；接有30V直流负载时，触头的最小额定电流为5A，触头的设计应符合电路负载要求。
4.4.8在达到可调量程±0.5%范围之内的精确度时，所有开关应以指定的设定点操作。
精确度应包括所有来源的误差，例如滞后和线性。
所有开关的可重复率可达到可调量程的0.25%范围。
最低限度条件下，开关性能必须符合这些要求，但无论如何必须满足工艺流程中的应用。
4.4.9每个开关需要在12个月时间内重新校准不超过一次，以保持其性能指标满足要求。
