2012届高考物理恒定电流专题复习教案2

专题七 恒定电流【重点知识整合】 一、直流电路 1．电功和电热电功W ＝qU ＝UIt ；电热Q ＝I 2Rt.(1)对纯电阻电路，电功等于电热，即电流流经纯电阻电路，消耗的电能全部转化为内能，所以W ＝Q ＝UIt ＝I 2Rt ＝U2Rt.(2)对非纯电阻电路(如电动机和电解槽)，电能一部分转化为内能，另一部分转化为其他形式的能(如机械能或化学能等)，所以电功必然大于电热，即W>Q ，这时电功只能用W ＝UIt 计算，电热只能用Q ＝I 2Rt 计算，两式不能通用． 2．闭合电路欧姆定律表达形式：①E ＝U 外＋U 内；②I ＝ER ＋r (I 、R 间关系)；③U ＝E －Ir(U 、I 间关系)；④U＝RR ＋rE(U 、R 间关系)． 注意：①当外电路断开时(I ＝0)，路端电压U 等于电动势E.若用理想电压表测量，则读数等于电动势，在进行断路故障分析时，常用此结论进行判断，即何处断路，何处两端电压等于电动势．但用电压表直接测量时，读数却略小于电动势(因为有微弱电流流过电源而产生内压降)．②当外电路短路时(R ＝0，因而U 外＝0)，电流最大，为I m ＝Er (不允许出现这种情况，因为这会把电源烧坏)． 3．电源的功率与效率(1)电源的功率P ：也称电源的总功率，是电源将其他形式的能转化为电能的功率，计算式为：P ＝IE(普遍适用)；P ＝E 2R ＋r ＝I 2(R ＋r)(只适用于外电路为纯电阻的电路)．(2)电源内阻消耗功率P 内：是电源内阻的热功率，也称电源的损耗功率，计算式为：P 内＝I 2r.(3)电源的输出功率P 外：是外电路上消耗的功率，计算式为：P 外＝IU 外(普遍适用)；P 外＝I 2R ＝E 2RR ＋r2(只适用于外电路为纯电阻的电路)．(4)电源的效率：η＝P 外P ＝UI EI ＝U E ＝RR ＋r.(5)电源的输出功率(P外)与外电阻R的关系：P外＝RE2R＋r2＝E2R－r2R＋4r.P外与R的关系图象如图4－11－1所示．由图可以看出：图4－11－1当R＝r时，电源的输出功率最大，P m＝E24r，此时电源效率η＝50%.当R＞r时，随着R的增大输出功率越来越小．当R＜r时，随着R的增大输出功率越来越大．当R由小于r增大到大于r时，随着R的增大输出功率先增大后减小(非单调变化)．4．含容电路的分析技巧电容器两极板间的电压等于与电容器并联的电阻两端的电压，与电容器串联的电阻两端的电压一定为零(有阻无流，则无电压)．【高频考点突破】考点1 、欧姆定律电阻定律【例1】AB两地间铺有通讯电缆，长为L，它是由两条并在一起彼此绝缘的均匀导线组成的，通常称为双线电缆，在一次事故中经检查断定是电缆上某处的绝缘保护层损坏，导致两导线之间漏电，相当于该处电缆的两导线之间接了一个电阻，检查人员经过下面的测量可以确定损坏处的位置：⑴令B端的双线断开，在A处测出双线两端间的电阻R A；⑵令 A端的双线断开，在B处测出双线两端的电阻R B；⑶在 A端的双线间加一已知电压U A，在B端用内阻很大的电压表测出两线间的电压U B.试由以上测量结果确定损坏处的位置，图A-10-43-3考点2 、 电功 电功率 电热【例2】不考虑温度对电阻的影响，对一个"220 v ，40 w”的灯泡，下列说法正确的是 A ．接在110 V 的电路上时的功率为20 w B ．接在110 V 的电路上时的功率为10 w C ．接在440 v 的电路上时的功率为160 w D. 接在220 v 的电路上时的功率为40 w【解析】 解法l ：由RU P 2额额＝得灯泡的电阻ΩΩ12102202＝＝P R∴电压为ll0 V 时，W W R U P 10121011022==＝.电压为440 V 时，超过灯泡的额定电压一倍，故灯泡烧坏，P= 0．解法2：由R U P 2＝可知R 一定时，2U P ∝， ∴当2110额U V U ==时，WP P 104＝额=考点3 、 闭合电路欧姆定律【例3】 在如图A-10-45-4所示电路中，电池电动势 E=5 V ，内阻r=10 Ω，固定电阻R=90 Ω，R 0是可变电阳．在R 0由零增加到400Ω的过程中．求：图A-10-45-4⑴可变电阻R0上消耗热功率最大的条件和最大热功率．⑵电池的内电阻r和固定电阻R上消耗的最小热功率之和．【难点探究】难点一直流电路动态分析1．引起电路特征发生变化的主要原因有：①滑动变阻器滑片滑动，使电路的电阻发生变化；②开关的闭合、断开或换向(双掷开关)使电路结构发生变化；③电路发生短路和断路(电路故障)．2．电路动态变化问题的分析思路当电路中某处的电阻发生变化时，先由局部电阻的变化推出外电路电阻R外的变化，再由闭合电路的欧姆定律I总＝ER外＋r和U端＝E－I总r讨论干路电流I总的变化和路端电压U端的变化，最后分析对其他部分电路产生的影响，从而分别确定各元件上其他量的变化情况(使用的公式是部分电路欧姆定律、电路中各元件上的电压关系和电流关系等)．注意：①电路的总电阻总是随其中任一电阻的增大而增大，随任一电阻的减小而减小；电阻并联的数目越多，总阻值越小；②从电路分析角度看，断路可认为是电路中某处电阻增大到无穷大，短路可认为是电路某处电阻减小到零，因此电路故障问题可以视为特殊的动态分析问题；③对电路进行简化时，电压表和电容器视为断路，电流表视为短路；④电容器是一个储存电能的元件，在直流电路中，当电容器充、放电时，其所在电路中有充、放电电流，电路达到稳定状态时，电容器就相当于一个阻值无穷大的电阻，则电容器所在电路处可视为断路．分析计算含有电容器的直流电路时应注意：电路稳定后，由于电容器所在支路无电流通过，在此支路的电阻没有电压降，因此电容器两极间的电压就等于该支路两端的电压．电路中的电流、电压变化时，将会引起电容器充(放)电．例1、如图4－11－2所示电路，电源内阻不可忽略．开关S闭合后，在变阻器R0的滑动端向下滑动的过程中( )A．电压表与电流表的示数都减小B．电压表与电流表的示数都增大C．电压表的示数增大，电流表的示数减小D．电压表的示数减小，电流表的示数增大【答案】A【解析】变阻器R0的滑动端向下滑动时，接入电路中的电阻变小，电路中总电阻变小，由I＝ER＋r可得，电路中总电流变大，内阻上分到的电压变大，路瑞电压变小，电压表的示数变小．总电流变大，电阻R1分到的电压变大，由于U端＝U R1＋U R2，路端电压变小，R1分到的电压变大，所以R2分到的电压变小，电流表的示数变小．综上所述，A项正确，B、C、D 项错误．【点评】本题的分析思路是：变阻器接入电路的电阻变小，导致电路总电阻变小，再由闭合电路欧姆定律确定干路电流变大，最后再根据各部分的串并联情况，利用串并联电路特点和部分电路欧姆定律分别确定各量的变化情况．本题是滑动变阻器滑片移动引起的电路动态变化，下面的变式题则是因开关断开引起的电路变化．【变式探究】如图4－11－3所示，E为内阻不能忽略的电池，R1、R2、R3为定值电阻，S0、S为开关，V与A分别为电压表与电流表．初始时S0与S均闭合，现将S断开，则( )A ．V 的读数变大，A 的读数变小B ．V 的读数变大，A 的读数变大C ．V 的读数变小，A 的读数变小D ．V 的读数变小，A 的读数变大【答案】B【解析】 当 S 断开时，电路的总电阻R 总变大，总电流I ＝ER 总变小，内电压U 内＝Ir 变小，路端电压U ＝E －Ir 变大，电压表测量路端电压，读数变大；R 1两端电压U 1＝IR 1变小，R 3两端电压U 3＝U －U 1变大，通过R 3的电流I 3＝U 3R 3变大，电流表读数变大，B 选项正确．难点二 与电功、电功率、电热相关问题的综合分析 明晰电功、电功率、电热的概念与相互关系． 电功W电热Q电功率P物理意义 电流通过电路做的功，即使电荷定向移动时电场力做的功电流通过导体所做的功，电阻上所产生的热量表征电流做功快慢的物理量，用电流所做的功与所用时间的比值来表示能量转化消耗的电能转化为其他形式的能量(内能、机械能、化学能等)消耗的电能转化为内能说明：纯电阻电路中，电功率等于热功率；非纯电阻电路中，电功率只有一部分转化成热功率．纯电阻电路中只有电阻元件，如电熨斗、电炉、白炽灯等；非纯电阻电路中常含有电动机、电解槽等．例2、如图所示，已知电源电动势E ＝20 V ，内阻r ＝1 Ω，当接入固定电阻R ＝4 Ω时，电路中标有“3 V,6 W”的灯泡L 和内阻R D ＝0.5 Ω的小型直流电动机D 都恰能正常工作．试求：(1)电路中的电流大小； (2)电动机的额定电压； (3)电动机的输出功率．解析：(1)灯泡L 正常发光,所以电路中的电流为I=2 A. (2)根据闭合电路欧姆定律可求得,电动机的额定电压为 U D =E-I(r+R)-U L =[20-2×(1+4)-3] V=7 V. (3)电动机的总功率为P 总=U D I=7×2 W=14 W . 电动机的热功率为P 热=I 2R D =22×0.5 W=2 W.所以电动机的输出功率为P 出=P 总-P 热=(14-2) W=12 W.点评：处理该类题目首先应当注意接入电动机的电路是非纯电阻电路.电动机的输入功率(即消耗的总功率UI)=转化为机械能的功率+转化为内能的功率.其中电动机的输出功率就是转化为机械能的功率,电解槽的输出功率就是转化为化学能的功率.【变式训练】 有一个直流电动机,把它接入0.2 V 电压的电路时,电动机不转,测得流过电动机的电流是0.4 A;若把电动机接入2.0 V 电压的电路中,电动机正常工作,工作电流是1.0 A.求电动机正常工作时的输出功率多大?如果在电动机正常工作时,转子突然被卡住,电动机的发热功率是多大?22.U 2.0 V ,I 1.0 A,P U I 2.0 1.0 W 2.0 W P I R 1.00.5 W 00.20.50.4.5 WU VRI AΩ'='==''=⨯=='=⨯====电热当接电压时电流则电功率热功率难点三含容电路问题的综合分析电容器是一个储存电能的元件.在直流电路中,当电容器充放电时,电路里有充放电电流.一旦电路达到稳定状态,电容器在电路中就相当于一个阻值无限大的元件,电容器所处电路看做是断路,简化电路时可去掉它.简化后若要求电容器所带电荷量时,可在相应的位置补上.在具体方法上要注意以下几点:(1)根据Q=CU､ΔQ=CΔU可知,要求电容器所带电荷量以及充放电时所带电荷量的变化,关键是求电容器两端的电压.(2)在电路分析时要注意电容器所在支路的连接情况.电路稳定后,由于电容器所在支路无电流通过,所以此支路中的电阻上无电压降,可以把与电容器串联的电阻看成导线,电容器两极板间的电压就等于该支路两端的电压.(3)对于较复杂的电路,经常需要将电容器两端的电势与基准点的电势进行比较后才能确定电容器两端的电压.例3、如图所示的电路中,已知R1=30 Ω,R2=15 Ω,R3=20 Ω,C=2 μF,AB间电压U=6 V,且A端为正.为使电容器所带电荷量达到Q=2×10-6 C且电容器上极板带负电,应将电阻箱R4的阻值调节到多大?若电容器上极板带正电,R4的阻值又应调节到多大?难点四 U-I 图像的意义复习时注意电源的伏安特性曲线反映的是电源自身的性质,具有丰富的内涵(如图所示):1.图线与纵轴的截距表示电源的电动势;2.与横轴的截距表示短路电流;3.斜率的绝对值表示电源内阻;4.图线上任意一点所对应的电压和电流的比值(或者说任意一点与坐标原点O 连线的斜率)表示接在外电路的电阻;5.阴影部分面积表示电流为I 时,外电路电阻两端的输出功率,四边形AEOI 的面积表示电源的总功率。

恒定电流重难点巩固复习教案一、教学目标1. 理解恒定电流的基本概念，掌握电流、电压、电阻之间的关系。

2. 熟练运用欧姆定律、串联并联电路的特点和计算方法。

3. 能够分析电路中的电流、电压、电阻问题，解决实际问题。

二、教学内容1. 恒定电流的基本概念：电流、电压、电阻。

2. 欧姆定律：I = V/R，电流、电压、电阻的关系。

3. 串联电路：电流、电压、电阻的分配规律。

4. 并联电路：电流、电压、电阻的分配规律。

5. 实际问题分析：解决电路中的电流、电压、电阻问题。

三、教学重点与难点1. 重点：恒定电流的基本概念，欧姆定律，串联并联电路的特点和计算方法。

2. 难点：电流、电压、电阻在复杂电路中的分布规律，实际问题的分析解决。

四、教学方法1. 采用问题驱动的教学方法，引导学生主动探究电流、电压、电阻之间的关系。

2. 通过实例分析和练习，巩固欧姆定律、串联并联电路的计算方法。

3. 组织小组讨论，培养学生的合作能力和解决问题的能力。

五、教学评价1. 课堂练习：及时检查学生对恒定电流知识的掌握情况。

2. 课后作业：布置相关的实际问题，要求学生在课后解决。

3. 课程结束后的考试：全面检查学生对恒定电流知识的掌握程度。

教学计划：第一周：恒定电流的基本概念，电流、电压、电阻的关系。

第二周：欧姆定律，串联电路的特点和计算方法。

第三周：并联电路的特点和计算方法。

第四周：实际问题分析，解决电路中的电流、电压、电阻问题。

第五周：复习总结，课程考试。

六、教学活动设计1. 案例分析：通过分析实际生活中的电路案例，让学生理解电流、电压、电阻的概念及它们之间的关系。

2. 小组讨论：让学生分组讨论欧姆定律的应用，如何根据公式计算电流、电压和电阻。

3. 练习题：设计一些有关串联并联电路的练习题，让学生课后巩固所学知识。

七、教学资源1. 教学PPT：制作包含图文并茂的PPT，帮助学生更好地理解恒定电流的相关知识。

2. 电路图：提供一些典型的电路图，方便学生分析和练习。

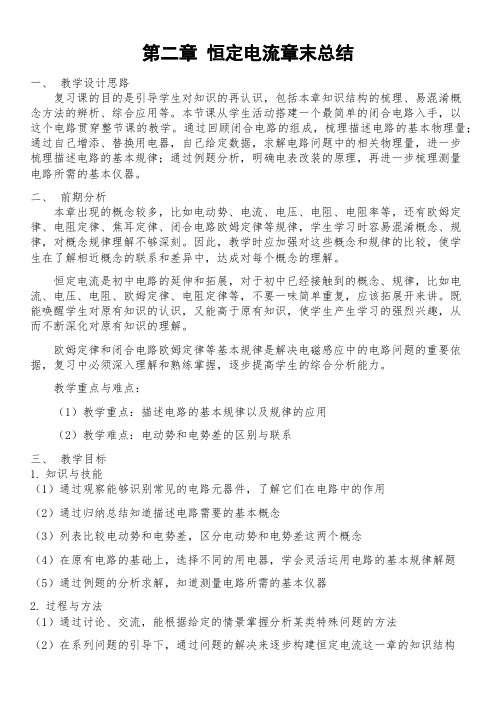

第二章恒定电流章末总结一、教学设计思路复习课的目的是引导学生对知识的再认识，包括本章知识结构的梳理、易混淆概念方法的辨析、综合应用等。

本节课从学生活动搭建一个最简单的闭合电路入手，以这个电路贯穿整节课的教学。

通过回顾闭合电路的组成，梳理描述电路的基本物理量；通过自己增添、替换用电器，自己给定数据，求解电路问题中的相关物理量，进一步梳理描述电路的基本规律；通过例题分析，明确电表改装的原理，再进一步梳理测量电路所需的基本仪器。

二、前期分析本章出现的概念较多，比如电动势、电流、电压、电阻、电阻率等，还有欧姆定律、电阻定律、焦耳定律、闭合电路欧姆定律等规律，学生学习时容易混淆概念、规律，对概念规律理解不够深刻。

因此，教学时应加强对这些概念和规律的比较，使学生在了解相近概念的联系和差异中，达成对每个概念的理解。

恒定电流是初中电路的延伸和拓展，对于初中已经接触到的概念、规律，比如电流、电压、电阻、欧姆定律、电阻定律等，不要一味简单重复，应该拓展开来讲。

既能唤醒学生对原有知识的认识，又能高于原有知识，使学生产生学习的强烈兴趣，从而不断深化对原有知识的理解。

欧姆定律和闭合电路欧姆定律等基本规律是解决电磁感应中的电路问题的重要依据，复习中必须深入理解和熟练掌握，逐步提高学生的综合分析能力。

教学重点与难点：（1）教学重点：描述电路的基本规律以及规律的应用（2）教学难点：电动势和电势差的区别与联系三、教学目标1.知识与技能（1）通过观察能够识别常见的电路元器件，了解它们在电路中的作用（2）通过归纳总结知道描述电路需要的基本概念（3）列表比较电动势和电势差，区分电动势和电势差这两个概念（4）在原有电路的基础上，选择不同的用电器，学会灵活运用电路的基本规律解题（5）通过例题的分析求解，知道测量电路所需的基本仪器2.过程与方法（1）通过讨论、交流，能根据给定的情景掌握分析某类特殊问题的方法（2）在系列问题的引导下，通过问题的解决来逐步构建恒定电流这一章的知识结构3. 情感态度与价值观 （1） 通过开放题目的求解，具备设计简单物理题目的能力 （2） 通过实例的讨论，养成主动与他人合作的精神 教学过程高中物理电学部分包括电场和电路，这节课我们一起来梳理一下电路这一章的知识。

2012届高考物理第一轮导学案复习:恒定电流2012届高三物理一轮复习导学案八、恒定电流（2）【课题】闭合电路欧姆定律【目标】1、知道电源电动势和内电阻的概念2、掌握闭合电路欧姆定律、路端电压和电路电流的变化规律3、能利用闭合电路欧姆定律分析电路。

【导入】一．电动势1．物理意义：反映不同电源把其他形式能转化为电能本领的物理量．2．大小：等于电路中通过1C电量时电源所提供的电能的数值，也等于内外电路上电势降落之和．即_________________。

二．闭合电路欧姆定律1．内容：闭合电路中的电流强度跟电源电动势成正比，跟内外电路中的电阻之和成反比；公式：_________________________________ 2．路端电压：电路两端的电压，即电源的输出电压．即_______________ 【导疑】总电流I和路端电压U随外电阻R的变化规律：__________由此可知：U增大（电源E和r一定）；当R=______（即断路时），I=0，U=E．当R减小时，I增大,U减小；当R=_____（即短路），I=_____________。

三、电路分析及计算（一）、动态电路的分析1．解答思路是：局部→整体→局部；外电路→内电路→外电路。

2．技巧：灵活应用欧姆定律和闭合电路欧姆定律，从I、U两个物理进行突破。

（二）、故障电路分析从故障现象入手，根据电压、电流、功率等的变化来分析元件的短路、断路、损坏等情况。

【导研】例1]（山西省山大附中2010届高三12月月考）如图所示的电路中，电源内阻不能忽略，R1=10Ω，R2=8Ω，当开关S板到位置1时，电压表的读数为2．0v，当开关S板到位置2时，电压表的读数可能是() A．2.2VB．1.9VC．1.6VD．1.4V例2]如图所示，电动势为E、内阻不计的电源与三个灯泡和三个电阻相接。

只合上开关S1，三个灯泡都能正常工作。

如果再合上S2，则下列表述正确的是（）A．电源输出功率减小B．L1上消耗的功率增大C．通过R1上的电流增大D．通过R3上的电流增大例3](2009年北京海淀区高三上学期期末)．在如图所示电路中，电源电动势为E，内阻为r，电流表A、电压表V1、V2、V3均为理想电表，R1为定值电阻，R2为滑动变阻器。

教师学科教案[ 20 – 20 学年度第__学期]任教学科：_____________任教年级：_____________任教老师：_____________xx市实验学校一电流部分电路欧姆定律电阻定律一、电流1、形成：电荷的定向移动形成电流。

2、导体中存在持续电流的条件：保持导体两端的电势差。

3、性质：标量大小：I＝Q/t 表示单位时间内通过导体横截面的电量4、方向：规定正电荷定向移动的方向为电流的方向①导体中电流方向：从电势高处流向电势低处②电源：内部从电势低处流向电势高处；外部从电势高处流向电势低处【例1】在10s内通过电解槽某一横截面向右迁移的正离子所带的电量为2C，向左迁移的负离子所带电量为3C，那么电解槽中电流强度大小为多少？．解析：正负电荷向相反方向运动形成电流的方向是一致的，因此在计算电流强度I＝q/t时q 应是正负电量绝对值之和．I＝(2C＋3C)/10s＝0.5A．点拨：正负电荷向相反方向运动计算电流强度时，q应是正负电量绝对值之和．【例2】有一横截面为S的铜导线，流经其中的电流为I．设每单位体积的导线有n个自由电子，电子电量为e，此时电子的定向移动速度为v．在Δt时间内，通过导体横截面的自由电子数目可表示为（ C ）(A)nvSΔt (B)nvΔt (C)IΔt/e (D)IΔt/Se解释：从微观角度考虑，N=n*V=ns（vΔt)从宏观考虑n=q/e=IΔt/e点拨：考电流强度定义时要注意从微观和宏观两个方面考虑5、分类：①直流电：电流方向不随时间变化而改变的电流叫直流电.②交流电：大小、方向随时间作周期变化的电流叫交流电.二、部分电路欧姆定律——实验定律1、内容：导体中的电流跟导体两端电压成正比，跟导体的电阻成反比。

2、表达式：I=U/R3、适用条件：金属导电或电解质导电.不适用气体导电.4、伏—安特性曲线【例3】图10-1-1所示的图像所对应的两个导体：(1)电阻关系R1∶R2为3：1 ；(2)若两个导体中的电流相等(不为0)时，电压之比U1∶U2为3：1 ；(3)若两个导体的电压相等(不为0)时，电流之比I1∶I2为1：3 .【例4】三个标有“100Ω4W”、“12Ω48W”和“90Ω10W”的电阻，当它们串联使用时电路两端允许加的最大总电压为_____V；并联使用时电路允许通过的最大总电流________A．参考答案：40.4 2.1【例5】如图15－3所示的电路中，R1＝R2＝R3＝R4＝4Ω，A、B所加电压U＝2.4V；若在a，b间接一理想电压表时，其示数为________V；在ab间接理想电流表时，其示数为______A．点拨：在ab间接理想电压表时，相当于ab断路，其测量的是R3和R4上的电压之和．在ab间接理想安培表时，相当于ab短路，其测量的是流过R2和R3的电流之和．参考答案：1.92 0.8三、电阻定律1、内容：导体的电阻跟导体的长度成正比，跟它的横截面积成反比。

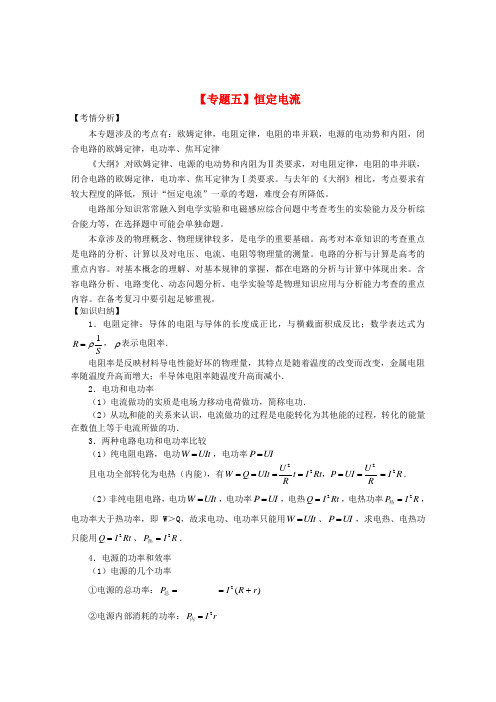

【专题五】恒定电流【考情分析】本专题涉及的考点有：欧姆定律，电阻定律，电阻的串并联，电源的电动势和内阻，闭合电路的欧姆定律，电功率、焦耳定律《大纲》对欧姆定律、电源的电动势和内阻为Ⅱ类要求，对电阻定律，电阻的串并联，闭合电路的欧姆定律，电功率、焦耳定律为Ⅰ类要求。

与去年的《大纲》相比，考点要求有较大程度的降低，预计“恒定电流”一章的考题，难度会有所降低。

电路部分知识常常融入到电学实验和电磁感应综合问题中考查考生的实验能力及分析综合能力等，在选择题中可能会单独命题。

本章涉及的物理概念、物理规律较多，是电学的重要基础。

高考对本章知识的考查重点是电路的分析、计算以及对电压、电流、电阻等物理量的测量。

电路的分析与计算是高考的重点内容。

对基本概念的理解、对基本规律的掌握，都在电路的分析与计算中体现出来。

含容电路分析、电路变化、动态问题分析、电学实验等是物理知识应用与分析能力考查的重点内容。

在备考复习中要引起足够重视。

【知识归纳】1．电阻定律：导体的电阻与导体的长度成正比，与横截面积成反比；数学表达式为1R Sρ=，ρ表示电阻率． 电阻率是反映材料导电性能好坏的物理量，其特点是随着温度的改变而改变，金属电阻率随温度升高而增大；半导体电阻率随温度升高而减小．2．电功和电功率（1）电流做功的实质是电场力移动电荷做功，简称电功．（2）从功和能的关系来认识，电流做功的过程是电能转化为其他能的过程，转化的能量在数值上等于电流所做的功．3．两种电路电功和电功率比较（1）纯电阻电路，电功W UIt =，电功率P UI =且电功全部转化为电热（内能），有222U U W Q UIt t I Rt P UI R R======，2I R =． （2）非纯电阻电路，电功W UIt =，电功率P UI =，电热2Q I Rt =，电热功率2P I R=热，电功率大于热功率，即W ＞Q ，故求电功、电功率只能用W UIt =、P UI =，求电热、电热功只能用2Q I Rt =、2P I R =热．4．电源的功率和效率（1）电源的几个功率①电源的总功率：2________()P I R r ==+总②电源内部消耗的功率：2P I r =内③电源的输出功率：_________P P P ==-出总内 （2）电源的效率100%100%________100%P UP Eη=⨯=⨯=⨯出总5．闭合电路的欧姆定律（1）内容：闭合电路的电流强度与电源的电动势成正比，与整个电路的电阻成________．用公式表示为EI R r=+． （2）实质：因为()E I R r =+，在等式两边同乘以I 即可得到三个功率的关系．对整个电路而言，此表达式本身也说明了______________是守恒的．（3）总电流I 和路端电压U 随外电阻R 的变化规律：当R 增大时，根据/()I E R r =+可知I 减小，根据U E Ir =-可知U _________（视电源E 和r 为不变）；当R →∞（即断路）时，I =0，U =________；当R 减小时，I 增大，U 减小；当R =0（即短路）时，I 短=_________，U=0．6．U －I 图象（1）对电源有：U E Ir =-，如图中a 线． （2）对定值电阻有：U IR =，如图中b 线．（3）图中a 线常用来分析电源_________和_________的测量实验． （4）图中矩形OABD 、OCPD 和ABPC 的“面积”分别表示电源的总功率、________功率和内电阻消耗的功率． 【考点例析】一、直流电路动态分析【例1】如图所示的电路中，电源电动势为E 、内阻为r ，闭合开关S ，待电流达到稳定后，电流表示数为I ，电压表示数为U ，电容器C 所带电荷量为Q ．现将滑动变阻器的滑动触头P 从图示位置向a 端移动一些，待电流表示数稳定后，则与P 移动前相比（ ）A ．U 变小B ．I 变小C ．Q 增大D ．Q 减小解析：滑动触头P 向a 端移动，电阻变大，电路中总电流变小，B 正确；路端电压变大，Q 增大，A 错误C 正确D 错误。

届高考物理恒定电流专题目复习教案一、教学目标：1. 掌握恒定电流的基本概念和公式。

2. 理解欧姆定律、串联电路和并联电路的特点。

3. 学会运用公式计算电流、电压和电阻。

4. 提高学生解决实际问题的能力。

二、教学内容：1. 恒定电流的基本概念2. 欧姆定律：I = V/R3. 串联电路：总电压、总电流、各电阻电流4. 并联电路：总电压、总电流、各电阻电流5. 实际问题分析与计算三、教学重点与难点：1. 重点：恒定电流的基本概念、欧姆定律、串联电路和并联电路的特点。

2. 难点：实际问题分析与计算。

四、教学方法：1. 讲授法：讲解恒定电流的基本概念、公式和电路特点。

2. 案例分析法：分析实际问题，引导学生运用公式解决问题的关键。

3. 练习法：布置课后习题，巩固所学知识。

五、教学过程：1. 导入：回顾恒定电流的基本概念，引导学生关注本节课的学习内容。

2. 讲解：详细讲解欧姆定律、串联电路和并联电路的特点，结合实际例子进行分析。

3. 练习：布置一些实际问题，让学生运用所学知识进行计算和分析。

4. 总结：对本节课的内容进行归纳总结，强调重点和难点。

5. 布置作业：布置课后习题，巩固所学知识。

六、教学评价：1. 课后习题完成情况：检查学生对恒定电流基本概念和公式的掌握程度，以及运用公式解决实际问题的能力。

2. 课堂互动表现：观察学生在课堂上的参与程度、提问回答情况，了解学生的学习兴趣和理解程度。

3. 小组讨论：评估学生在小组讨论中的合作精神和问题解决能力。

七、教学资源：1. 教案、PPT课件：提供清晰的教学内容和演示。

2. 实际问题案例：选取具有代表性的实际问题，便于学生理解和练习。

3. 课后习题：设计不同难度的习题，巩固所学知识。

八、教学进度安排：1. 第1-2课时：讲解恒定电流的基本概念和公式。

2. 第3-4课时：讲解欧姆定律、串联电路和并联电路的特点。

3. 第5-6课时：分析实际问题，引导学生运用公式解决问题的关键。

届高考物理恒定电流专题复习教案一、教学目标1. 理解恒定电流的基本概念和公式。

2. 掌握欧姆定律、串联并联电路的特点和计算方法。

3. 能够分析实际电路问题，并运用所学知识解决。

4. 培养学生的实验操作能力和观察能力。

二、教学内容1. 恒定电流的基本概念：电流、电压、电阻等。

2. 欧姆定律：电流与电压、电阻的关系。

3. 串联电路：电流、电压、电阻的计算方法。

4. 并联电路：电流、电压、电阻的计算方法。

5. 实际电路分析：含有多组电阻的串联并联电路。

三、教学方法1. 采用问题导入法，引导学生思考和探索。

2. 利用实验和演示，增强学生的直观感受。

3. 通过例题讲解，让学生掌握计算方法和技巧。

4. 设计练习题，巩固所学知识，提高解题能力。

四、教学步骤1. 引入恒定电流的概念，讲解电流、电压、电阻的基本定义。

2. 讲解欧姆定律的内容，引导学生理解电流、电压、电阻之间的关系。

3. 进行串联电路的实验，让学生观察和记录电流、电压、电阻的变化。

4. 讲解串联电路的计算方法，引导学生运用欧姆定律解决问题。

5. 进行并联电路的实验，让学生观察和记录电流、电压、电阻的变化。

6. 讲解并联电路的计算方法，引导学生运用欧姆定律解决问题。

7. 分析实际电路问题，引导学生运用所学知识解决。

8. 设计练习题，让学生进行实际操作和计算。

10. 布置作业，巩固所学知识。

五、教学评价1. 课堂讲解：观察学生的听课情况，了解学生对恒定电流知识的理解程度。

2. 实验操作：评估学生在实验中的操作技能和观察能力。

3. 练习题解答：检查学生对串联并联电路计算方法的掌握情况。

4. 作业完成情况：了解学生对课堂知识的巩固程度。

5. 学生反馈：听取学生的意见和建议，不断改进教学方法。

六、教学资源1. 实验器材：电流表、电压表、电阻、导线、电源等。

2. 教学课件：恒定电流的基本概念、欧姆定律、串联并联电路的图示和计算方法。

3. 练习题库：包括不同难度的题目，用于巩固和提高学生的解题能力。

q《恒定电流》复习学案姓名：一、基本概念1、电流：（1）电荷的 移动形成电流，电流的方向规定为。

负电荷的定向移动方向与电流方向 。

（2） 定义： 通过导体横截面积的电量 q 跟通过这些电荷量所用的时间 t 的比值称为电流。

（3） 公式：单位有： A ，mA ，μA ，换算关系是： 1A=103mA= μA例 1． 在 10 s 内通过电解槽某一横截面向右迁移的正离子所带的电量为 2 C ，向左迁移的负 离子所带的电量为 3 C ．求电解槽中电流强度的大小。

2、电动势（E ）：（1）物理意义：电动势是描述电源把其他形式的能转化为 的本领物理量。

（2） 定义：将电荷量为 q 的电荷从电源的一极移动到另一极，非静电力所做的功 W 与电荷量 q 的比值，叫做电源的电动势。

它只与电源本身有关，与外电路的组成无关。

（3） 公式： E =W ，单位：（4） 电源的电动势等于电源没有接入电路时电源两极间的例 2： 关于电动势，下列说法正确的是（ ）A ．电源两极间的电压等于电源电动势B ．电动势越大的电源，将其他形式的能转化为电能的本领越大C ．电源电动势的数值等于内、外电压之和D ．电源电动势与外电路的组成无关3、电阻： （1）定义： 导体对电流的阻碍作用（2） 公式：R= U/I （3）单位： 欧姆 符号表示： Ω（3）其数值只与导体本身有关，与导体两端的电压和通过导体的电流无关例 3： 根据部分电路欧姆定律，下列判断正确的有（ ）A. 导体两端的电压越大，电阻就越大B. 导体中的电流越大，电阻就越小C. 比较几只电阻的 I －U 图象可知，电流变化相同时，电压变化较小的图象是属于阻值较大的那个电阻的D. 由 I =U可知，通过一段导体的电流跟加在它两端的电压成正比R 4、电阻率 ρ 是反映的物理量，国际单位：符号：5、电功： （1）定义：在电路中，导体中的自由电荷在电场力作用下发生定向移动而形成电流，此过程中电场力对自由电荷所做的功叫电功。

2012高考复习 电学部分 精讲精练恒定电流1 电源和电流 电动势【课标要求】1．理解导线中的恒定电场的建立2．知道恒定电流的概念和描述电流强弱程度的物理量──电流强度3．从微观意义上看电流的强弱与自由电子平均速率的关系4．知道电源电动势的作用及电动势大小的定义【知识精要】1．电源电源就是把自由电子从正极搬向负极的装置。

（从能量的角度看，电源是一种能够不断地把其他形式的能量转变为电能的装置）2．导线中的电场导线中的电场是两部分电荷分布共同作用产生的结果，其一是电源正、负极产生的电场，可将该电场分解为两个方向：沿导线方向的分量使自由电子沿导线作定向移动，形成电流；垂直于导线方向的分量使自由电子向导线某一侧聚集，从而使导线的两侧出现正、负净电荷分布．其二是这些电荷分布产生附加电场，该电场将削弱电源两极产生的垂直导线方向的电场，直到使导线中该方向合场强为零，而达到动态平衡状态．此时导线内的电场线保持与导线平行，自由电子只存在定向移动．因为电荷的分布是稳定的，故称恒定电场。

3．电流（标量）（1）概念：电荷的定向移动形成电流。

（2）电流的方向：规定为正电荷定向移动的方向。

（3）定义：通过导体横截面的电量跟通过这些电量所用的时间的比值。

定义式：tQ I4．电流的微观表示取一段粗细均匀的导体，两端加一定的电压，设导体中的自由电子沿导体定向移动的速率为v ．设想在导体中取两个横截面B 和C ，横截面积为S ，导体中每单位体积中的自由电荷数为n ，每个自由电子的电量为q ，则I=Q/t=nvqS ．5．单位：安培（A ），1A =103mA=106µA四. 非静电力作功与电动势（1）对于稳恒电流,外电路中（静电力作用）正电荷由高电势向低电势运动；内电路（非静电力作用）正电荷由低电势向高电势运动。

（2）电源的电动势电动势反映电源中非静电力作功的本领，是表征电源本身特性的物理量．与外电路的性质和是否接通无关；电动势是标量，在数值上等于非静电力把1C 的正电荷在电源从负极移送到正极所做的功。
