MSA（Measurement System Analysis）中的量具类型主要包括以下几种：
1. 量规：用于测量尺寸、形状、表面粗糙度、合格与否的检测工具。
这些工具可以是手动工具，也可以是自动化设备。
2. 卡尺：用于测量外径、宽度、厚度等几何尺寸的工具，也可用于测量零件的表面粗糙度。
3. 千分尺：一种精密测量工具，用于测量零件的尺寸和形位公差。
4. 测量仪：包括许多种不同类型的仪器，如轮廓仪、光滑度仪、色差计等，用于测量物体的物理特性和表面质量。
5. 硬度计：用于测量材料硬度的工具，包括布氏硬度计、洛氏硬度计、维氏硬度计等。
6. 坐标测量仪：一种高精度测量工具，可以测量复杂形状和表面的尺寸和形位公差，广泛应用于汽车、航空、航天、电子等行业。
7. 机械式测量工具：包括杠杆百分表、内径百分表等，用于测量尺寸和形位误差等。
8. 电子测量工具：包括电子卡尺、电子千分尺、激光测距仪等，具有精度高、速度快、操作简便等优点。
9. 其他专用测量工具：如螺纹环规、深度环规、光滑极限量规等，用于特定类型零件的测量和验证。
这些量具在MSA中起着至关重要的作用，因为它们提供了对产品或过程质量的直接和客观的评估。
通过正确使用和维护这些量具，可以确保测量结果的准确性和可靠性，从而为企业的质量控制提供有力支持。

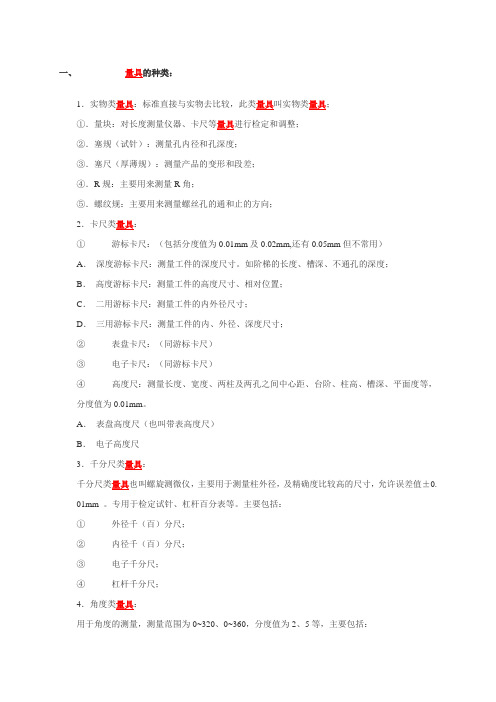

一、量具的种类：1．实物类量具：标准直接与实物去比较，此类量具叫实物类量具；①．量块：对长度测量仪器、卡尺等量具进行检定和调整；②．塞规（试针）：测量孔内径和孔深度；③．塞尺（厚薄规）：测量产品的变形和段差；④．R规：主要用来测量R角；⑤．螺纹规：主要用来测量螺丝孔的通和止的方向；2．卡尺类量具：①游标卡尺：（包括分度值为0.01mm及0.02mm,还有0.05mm但不常用）A．深度游标卡尺：测量工件的深度尺寸。
如阶梯的长度、槽深、不通孔的深度；B．高度游标卡尺：测量工件的高度尺寸、相对位置；C．二用游标卡尺：测量工件的内外径尺寸；D．三用游标卡尺：测量工件的内、外径、深度尺寸；②表盘卡尺：（同游标卡尺）③电子卡尺：（同游标卡尺）④高度尺：测量长度、宽度、两柱及两孔之间中心距、台阶、柱高、槽深、平面度等，分度值为0.01mm。
A．表盘高度尺（也叫带表高度尺）B．电子高度尺3．千分尺类量具：千分尺类量具也叫螺旋测微仪，主要用于测量柱外径，及精确度比较高的尺寸，允许误差值±0.01mm 。
专用于检定试针、杠杆百分表等。
主要包括：①外径千（百）分尺；②内径千（百）分尺；③电子千分尺；④杠杆千分尺；4．角度类量具：用于角度的测量，测量范围为0~320、0~360，分度值为2、5等，主要包括：①角度尺；②万能角度规等；5．指示表类量具：①百分表：测量工件的形状、位置等尺寸或某些测量装置的测量元件。
②杠杆百分表：主要用于工件的形状和位置误差等尺寸测量；③内径百分表：用于测量工件的内径尺寸；④千分表：用于测量工件的形状、位置误差或某些测量装置的指示部位；6．形位误差类量具：①水平仪：用来测量工件表面相对水平位置倾斜度，也可测量各种机床导轨平面度的误差、平行度误差和直线度误差，也可校正安装设备时的水平位置和垂直位置等；②平台：用来测量货品及其变形的辅助量具；③平板：测量货品变形的辅助量具；④方箱：做为积架用，相当于“V”形块用；7．综合类量具：①投影仪：用于测量易变形、薄形。
各种测量仪器的使用测量仪器是科学研究和工程实践中不可或缺的工具。
它们帮助我们准确地测量和记录各种物理量，从而使我们能够更好地了解和理解自然界。
本文将探讨几种常见的测量仪器及其使用。
首先，我们将介绍人们最常使用的测量仪器之一，测量尺。
测量尺是一种用来测量线性距离的工具。
它通常由金属或塑料制成，上面刻有单位刻度，单位可以是厘米、毫米或英寸。
我们可以将测量尺放置在要测量的对象旁边，然后读取尺子上的刻度，从而得出对象的长度或宽度。
下一个测量仪器是卷尺。
卷尺通常用于较大的测量范围，可以测量几十米长的距离。
卷尺通常由一条带有刻度的带子和一个弹簧卷轴组成。
使用时，我们只需要将带子展开并固定在所测量的对象上，然后读取刻度即可。
仪表是用于测量电流、电压和电阻等电学量的工具。
它们通常包括一个指针和一个刻度盘，以显示所测量的物理量。
如万用表是一种常见的仪表，可以测量直流电压、交流电压、电流和电阻等。
使用万用表时，我们需要正确连接测试引线至设备的正负极，并选择正确的量程和测量模式。
数显仪表是另一种常见的仪器，用于测量和显示物理量。
与传统仪表不同，数显仪表涉及使用数字显示而不是指针。
它们可以测量各种物理量，如温度、压力、湿度等。
数显仪表通常通过传感器将物理量转换为电信号，然后使用模数转换器将信号转换为数字值，并在显示屏上显示。
光谱仪是用于测量和分析光谱的仪器。
它们可以将光分解成不同的波长，并测量每个波长上的光的强度。
光谱仪广泛应用于化学、生物、物理等领域。
它们可以帮助我们了解物质的组成、化学性质以及其他相关信息。
雷达是另一种广泛使用的测量仪器。
雷达使用无线电波来测量远处的物体或目标的位置和速度。
它们常用于气象预测、导航、军事监测等领域。
雷达发射一束无线电波，当波被目标反射回来时，雷达接收并分析这些信号，从而确定目标的距离、方向和速度。
最后，我们来介绍电子天平，这是一种用来测量物体质量的仪器。
电子天平相比传统天平更加精确和灵敏。
常用的测量工具有哪些测量工具：是具有固定形态,可直接复现或提供给定量的一个或多个已知量值的计量器具。
量具可分为：(1)单值量具(2)多值量具(3)成套量具。
如:直尺、线纹尺、砝码、量块等。
常用测量工具介绍1 钢直尺、内外卡钳及塞尺钢直尺是基本的长度量具，它的长度有 150，300，500 和1000mm内外卡钳是基本的比较量具，外卡钳是用来测量外径和平面的，内卡钳是用来测量内径和凹槽的。
测量零件直径或孔的尺寸，可以利用钢直尺和内外卡钳配合起来进行。
塞尺测量时，根据结合面间隙的大小，用一片或数片重迭在一起塞进间隙内。
例如用0.03mm的一片能插入间隙，而0.04mm的一片不能插入间隙，这说明间隙在0.03～0.04mm之间，所以塞尺也是一种界限量规。
2 游标卡尺（1）握尺方法：用手握住主尺，四个手指抓紧，大姆指按在游标尺的右下侧半圆轮上，并用大姆指轻轻移动游标使活动量爪能卡紧被测物体，略旋紧固定螺钉，再进行读数。
（2）游标卡尺--读数规则及读数公式从游标尺的零刻度线对准的主尺位置，读出主尺毫米刻度值（取整毫米为整数X）找出游标尺的第几(n)刻线和主尺上某一刻线对齐，则游标读数为：n×精度（精度由游标尺的分度决定）精密量仪测量工具传感器游标卡尺 总测量长度为：L＝X＋n×精度3 螺旋测微量具应用螺旋测微原理制成的量具，称为螺旋测微量具。
它们的测量精度比游标卡尺高，并且测量比较灵活，常用的螺旋读数量具有百分尺和千分尺。
百分尺的读数值为0.01mm，千分尺的读数值为0.001mm。
习惯上把百分尺和千分尺统称为百分尺或分厘卡。
4 百分表百分表和千分表，都是用来校正零件或夹具的安装位置，检验零件的形状精度或相互位置精度的。
它们的结构原理没有什么大的不同，就是千分表的读数精度比较高，即千分表的读数值为0.001mm，而百分表的读数值为0.01mm。
本节主要是介绍百分表。
5 水平仪水平仪是测量角度变化的一种常用量具，主要用于测量机件相互位置的水平位置和设备安装时的平面度、直线度和垂直度，也可测量零件的微小倾角。
常用量具及使用方法量具是用来测量物体尺寸、长度、角度、形状等物理量的工具。
在各行各业中，常常需要使用量具来进行精确的测量和检测。
下面是一些常用的量具及其使用方法的介绍。
1.卷尺尺：卷尺尺是一种常用的线性测量工具，一般由带有尺度刻度的卷尺和一个测量头组成。
使用时，将卷尺头对准测量目标，拉出卷尺直至与目标边缘接触，然后读取卷尺上的刻度值即可。
2.游标卡尺：游标卡尺是一种高精度的线性测量工具，常用于测量外径、内径和深度等尺寸。
使用时，将游标卡尺对准测量目标，用外固定爪和内动爪夹住目标，然后读取游标上的刻度值，即可得到测量结果。
3.表尺：表尺是一种直尺形状的量具，通常有两面刻度，一面是毫米刻度，另一面是英寸刻度。
使用时，将表尺对准需要测量的物体，将表尺的零点与物体的边缘对齐，然后读取表尺上的刻度值即可。
4.折尺：折尺是一种可折叠的直尺，常用于测量曲线和不规则形状物体。
使用时，将折尺的角度与曲线或不规则形状贴合，然后将折尺展开并测量展开长度，即可得到曲线或不规则形状的长度。
5.量规：量规是一种用于测量厚度和间距的量具，一般由两个可调节的杠杆和一个测量刻度组成。
使用时，将量规两端的杠杆张开，夹住需要测量的物体，然后读取量规上的刻度值，即可得到测量结果。
6.角度尺：角度尺是一种用于测量角度的量具，常用于工程、建筑和木工等行业。
使用时，将角度尺对准待测角度，将两条尺度线分别对准待测角的两条边，然后读取角度尺上的刻度值，即可得到测量结果。
7.钢直尺：钢直尺是一种刻度清晰、耐用的直尺，常用于测量直线和边缘。
使用时，将钢直尺对准需要测量的直线或边缘，将钢直尺的零点与目标边缘对齐，然后读取钢直尺上的刻度值，即可得到测量结果。
8.内径千分尺：内径千分尺是一种用于测量内径的高精度工具，常用于机械加工和装配中。
使用时，将内径千分尺插入待测内径，然后通过旋转卡尺套筒，使测头夹住内径，读取千分尺上的刻度值，即可得到测量结果。
以上介绍了一些常用的量具及其使用方法，准确的测量需要正确使用量具、正确读取刻度值，并进行适当的修约。
常用工具量具检测设备1. 简介常用工具量具检测设备是用于对各种工具和量具进行检测和校准的设备。
这些设备能够确保工具和量具的精度和准确性，从而提高工作的效率和质量。
本文将介绍几种常用的工具量具检测设备，并对其原理、使用方法和注意事项进行详细说明。
2. 卡尺检测工具卡尺是一种常用的测量工具，用于测量物体的长度、宽度和深度等尺寸。
为了确保卡尺的准确性，需要使用卡尺检测工具进行检测和校准。
卡尺检测工具通常包括以下几个部分：•卡尺块：用于检测卡尺的直线度和平行度。
•游标卡尺：用于检测卡尺的读数准确性。
•外观检查：检查卡尺表面有无明显的损坏或磨损。
使用卡尺检测工具时，应注意以下事项：•确保卡尺表面干净，并避免触摸表面。
•用手轻轻在半数目标压力下，将游标移向并从表的另一端移动。
•检查卡尺读数是否与预期值匹配，并记录实际读数。
3. 尺子检测工具尺子是一种常见的测量工具，用于测量物体的长度。
为了确保尺子的准确性，需要使用尺子检测工具进行检测和校准。
尺子检测工具通常包括以下几个部分：•直尺：用于检测尺子的直线度和标尺刻度准确性。
•平板：用于检测尺子的平面度。
•锤子：用于敲击尺子，观察是否会产生松动或变形。
使用尺子检测工具时，应注意以下事项：•放置尺子在平整的表面上，确保其不会弯曲或变形。
•使用直尺检查尺子的直线度，并观察标尺刻度是否准确。
•使用平板检查尺子是否平整，并观察是否有任何凹凸不平的现象。
•使用锤子轻轻敲击尺子，观察是否会产生松动或变形。
4. 螺纹规检测工具螺纹规是用于测量螺纹尺寸和螺纹角度的工具。
为了确保螺纹规的准确性，需要使用螺纹规检测工具进行检测和校准。
螺纹规检测工具通常包括以下几个部分：•微计螺距计：用于测量螺纹规的螺距。
•游标螺纹高度计：用于测量螺纹规的螺纹高度。
•压力计：用于检测螺纹规的压力。
使用螺纹规检测工具时，应注意以下事项：•确保螺纹规表面干净，并避免触摸表面。
•使用微计螺距计测量螺纹规的螺距，并与标准值进行比较。
