机械加工常用量具介绍

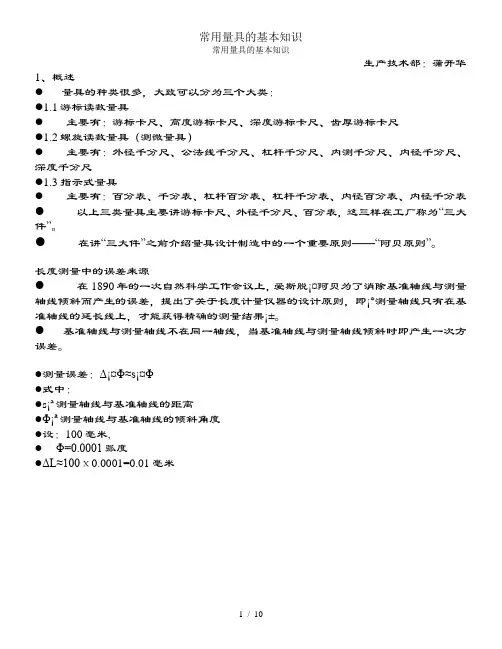

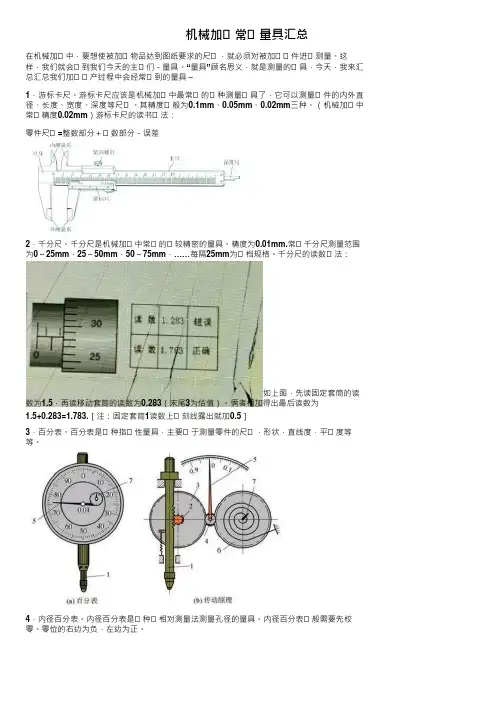

量具
量具是测量零件的尺寸、角度、形状精度和相互位置精度等所用的测量工具。车工常用的量具有：游标卡尺、深度游标卡尺、游标万能角度尺、外（内）
径千分尺、螺纹千分尺、百分表、千分表等。
1、游标卡尺
游标卡尺是一种比较精密的量具，在测量中用得最多。通常用来测量精度较高的工件。它可以直接测量出工件的内外直径、长度、宽度和深度等尺寸。游标卡尺的测量精度一般为0.1mm、0.05mm、0.02mm三种。
1）游标卡尺的应用

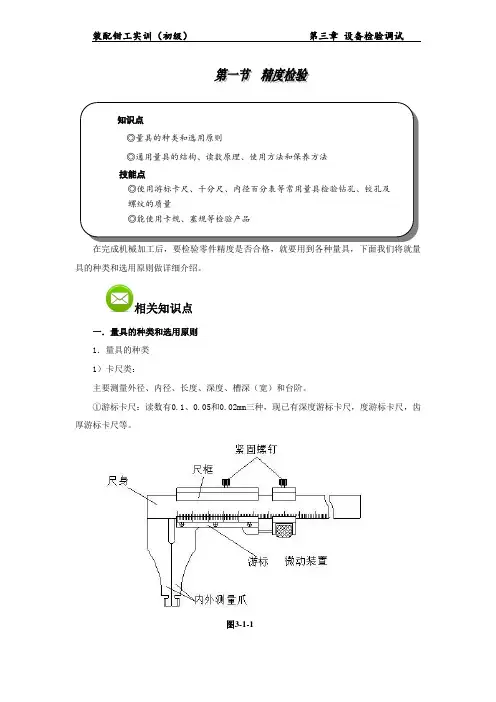

2）游标卡尺的结构图

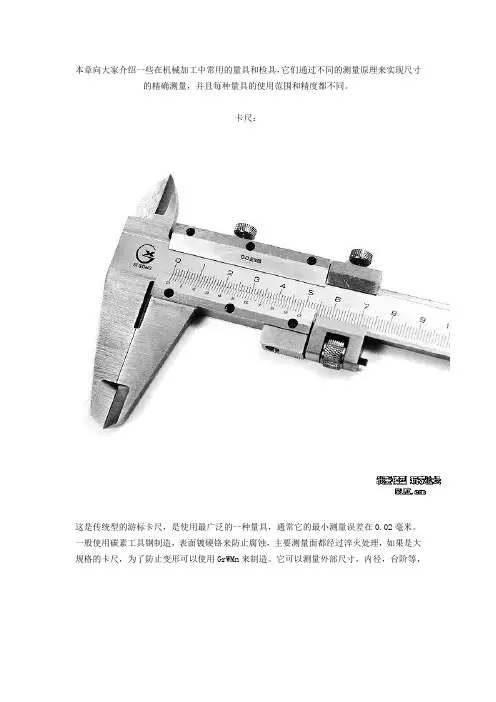

3）游标卡尺的样式
4）游标卡尺的使用
使用：
擦净并拢对齐相贴读数
读数：
零件尺寸＝整数部分＋小数部分－误差
测量时，右手拿住尺身，大拇指移动游标，左手拿待测外径（或内径）的物体，使待测物位于外测量爪之间，当与量爪紧紧相贴时，即可读数。

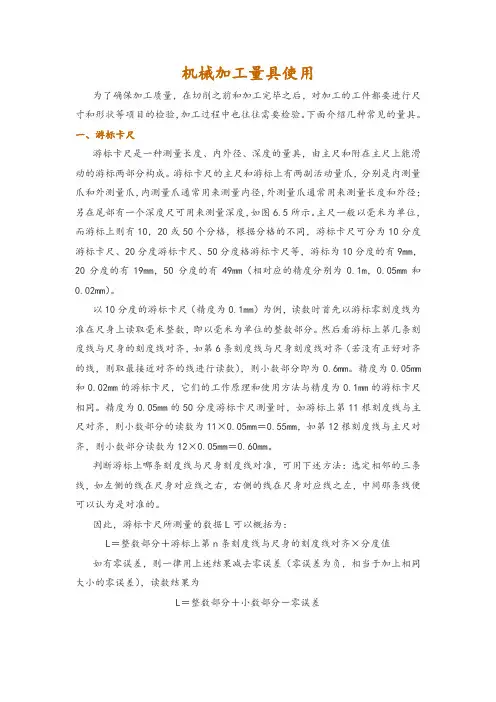

5）游标卡尺的使用和读数方法
游标卡尺按其测量精度可分为：0.10、0.05和0.02mm三种，目前，机械加工中，常用精度为0.02mm的游标卡尺。
读数步骤
1.读出游标上零线左面侧身的毫米整数；
2.读出游标上哪一条刻线与尺身刻线对齐；
3.把尺身和游标上的尺寸相加即为测得尺寸；
6）注意事项
1.游标卡尺是比较精密的测量工具，要轻拿轻放，不得碰撞或跌落地下。使用时
不要用来测量粗糙的物体，以免损坏量爪，不用时应置于干燥地方防止锈蚀。2．测量工件时，卡脚测量面必须与工件的表面平行或垂直，不得歪斜。且用力不能过大，以免卡脚变形或磨损，影响测量精度。
3．读数时，视线应与尺面垂直。如需固定读数，可用紧固螺钉将游标固定在尺身上，防止滑动。
4．测量内径尺寸时，应轻轻摆动，以便找出最大值。
5. 游标卡尺用完后，仔细擦净，抹上防护油，平放在合内。以防生锈或弯曲。7）其他游标卡尺
2、千分尺
千分尺是工厂中最常用的精密量具之一，测量精度为0.01mm，由于测微螺杆受到制造上的限制，因此其移动量通常为25mm，所以常用的千分尺测量范围为0～25mm；25～50 mm；50～75 mm；75～100 mm，……等每隔25mm为一档规格。
1）外径千分尺的构造
2）外径千分尺的工作原理
它的刻度由固定刻度和可动刻度两部分构成。固定刻度又分整刻度和半刻度，每个刻度为1mm.螺旋测微器是依据螺旋放大的原理制成的，即螺杆在螺母中旋转一周，螺杆便沿着旋转轴线方向前进或后退一个螺距的距离。因此，沿轴线方向移动的微小距离，就能用圆周上的读数表示出来。螺旋测微器的精密螺纹的螺
距是0.5mm，可动刻度有50个等分刻度，可动刻度旋转一周，测微螺杆可前进
或后退0.5mm，因此旋转每个小分度，相当于测微螺杆前进或后退0.5/50=0.01mm。可见，可动刻度每一小分度表示0.01mm，所以以螺旋测微器可准确到0.01mm。由于还能再估读一位，可读到毫米的千分位，故又名千分尺。
3）千分尺读数
(1)读整数
微分筒的端面是读取整数的基准。读数时，看微分筒端面左边固定套筒上露出的刻线的数字，该数字就是主尺的读数，即整数。
(2)读小数
固定套筒的基线是读取小数的基准。读数时，看微分筒上是哪一条刻线与固定套筒的基线重合．如果固定套筒上的0.5mm刻线没有露出，则微分筒上与基线重合的那条刻线的数字就是测量所得的小数。如果0.5mm刻线已经露出，则从微分筒上读得的数字再加上0.5mm才是测量所得的小数。这点要特别注意，不然会少读或多读0.5mm，造成读数错误。当微分筒上没有任何一条刻线与基线恰好重合时，应该估读到小数点后第三位数。
(3)求和
将上述两次读数相加，即为所求的测量结果。
读数范例：
4）外径千分尺的使用方法
1）使用前应检查千分尺的零位是否正确。检查时，将千分尺的测量面擦干净，然后转动活动套管，使测量面接近，再转动棘轮，使测量面接触，直到发出、“嘎嘎”的响声时，查看活动套管圆锥面上的零线与固定套管基线的零线是否重合。如不重合应查明原因并排除。
2）使用前还应注意其灵敏性。先用干净软布擦净两个测量面，然后转动棘轮，棘轮应能带动活动套管灵活地转动，在全程内不许有卡滞或活动套管与固定套管互相摩擦的现象；用手把活动套管固定住，或用制动环把活动测杆紧固住后，棘轮应能发出清脆的“嘎嘎”响声。
3）在测量时，应将被测工件擦净，当两个测量杆接近工件时，就不要再转动活动套管，以免损坏千分尺或影响精度。一般只转动棘轮，等到棘轮发出“嘎嘎”，响声后，可轻轻晃动千分尺，使测量面和工件表面能很好地接触（要使整个测量面与工件表面接触，避免只用测量面的边缘接触），必要时可再转一下棘轮，最后读得数。如果要将千分尺拿下来读数，应先用制动环将活动测杆固定住，再取下来读数。
4）为了消除测量误差，最好在同一位置多测几次，取其平均值。
5）在比较大的范围内调节千分尺时，起初应转动活动套管，而不应转动棘轮，这样既节省时间又防止棘轮过早磨损。但不要快速转动活动套管，以防活动测杆猛撞被测工件而损坏千分尺。退尺时，应转动活动套管，而不应转动后盖或棘轮，以防后盖松动影响“0”位或使棘轮过早磨损。
5）其他千分尺
3、百分表
百分表一种指示式量具。百分表是利用齿条齿轮或杠杆齿轮传动,将测杆的直线位移变为指针的角位移的计量器具。主要用于测量零件的尺寸和形状、位置误差等。百分表的分度值为0.01mm，表盘圆周刻线有100条等分刻线。因此，百分表的齿轮传动系统应使测量杆移动1mm，指针回转一圈。百分表的示值范围有：0～3mm、0～5mm、0～10mm三种。
1）百分表的构造
主要由3个部件组成：表体部分、传动部分、读数部分。
百分表的工作原理,是将被测尺寸引起的测杆微小直线移动,经过齿轮传动放大, 变为指计在刻度盘上的转动,从而读出被测尺寸的大小。如用杠杆代替齿条则可制成杠杆百分表和杠杆千分表，其示值范围较小，但灵敏度较高。此外，它们的测头可以在一定角度内转动，能适应不同方向的测量，结构也紧凑。它们适用于测量普通百分表难以测量的外圆、小孔和沟槽等的形状和位置误差。
1－小齿轮2－大齿轮3－中间齿轮 4－弹簧5－测量杆6－指针8－游丝
