【CN209671697U】一种变压器排油注氮灭火装置排气泄压组合阀【专利】
- 格式:pdf
- 大小:314.02 KB
- 文档页数:7
专利名称:一种油浸变压器的泄压装置
专利类型:实用新型专利
发明人:魏士伟,赫婷婷,胡明强,冯定高,孙可友,董煜,卞永贵申请号:CN201620446019.3
申请日:20160517
公开号:CN205751769U
公开日:
20161130
专利内容由知识产权出版社提供
摘要:本实用新型公开一种油浸变压器的泄压装置,位于变压器油箱的顶部,包括气体继电器、压力释放室和压力释放阀,油箱顶部位于所述气体继电器底部的位置设有伸入油箱的气管,油箱顶部位于所述压力释放室底部的位置设有伸入油箱的导流油管,所述导流油管伸入油箱的竖直长度大于气管伸入油箱的竖直长度。
用泄压装置对变压器进行保护,不仅可以实现现有技术中瓦斯综合保护器的全部功能,而且将原先集成的功能分开实现,解决了各功能之间的连带不利影响,并增加了压力释放室,达到变压器油箱自主呼吸的功能,结构合理,实用性强。
申请人:许昌许继配电股份有限公司
地址:461000 河南省许昌市许昌经济技术开发区
国籍:CN
代理机构:洛阳公信知识产权事务所(普通合伙)
代理人:罗民健
更多信息请下载全文后查看。
变压器排油注氮灭火装置一、概述用于变压器及油罐的排油注氮灭火系统是由控制系统、消防柜、断流阀、排油管路、注氮管路等组成,用于油浸式变压器及油罐的具有防爆、防火和灭火功能的装置。
排油管路连接在变压器上部,通过排油阀控制系统排油泄压,主要包括排油管道、排油阀、检修阀、伸缩接头等,排油阀的开启杠杆配有重锤并由一个电磁铁控制,电磁铁由控制系统控制开启。
注氮管路连接高压氮气瓶及变压器,通过氮气释放阀控制向变压器底部注入氮气,主要包括注氮管路、氮气释放阀、油气隔离组件、流量调节阀等。
其灭火机理是:当变压器内部发生火灾或爆炸危险,控制系统启动重锤的电磁铁,重锤带动排油阀打开,开始排油,同时断流阀自动关闭,切断油枕向变压器本体供油,变压器油箱油位降低,油压减轻,防止变压器爆炸。
经过数秒延时,控制系统再启动氮气释放阀,高压氮气瓶内的氮气通过注氮管路进入变压器油箱底部,充入变压器本体,充分搅拌本体内的变压器油,使油温降至燃点以下,避免火灾危险。
断流阀的作用是排油注氮装置进行事故快速排油时,自动切断油枕与本体油箱之间的油流,防止“火上浇油”。
二、主要性能参数:1、工作环境温度范围消防柜工作环境温度范围分为如下2档:I档:-20℃~+60℃;II档:-40℃~+60℃。
消防控制柜工作环境温度范围: 0℃~+50℃2、工作环境相对湿度:40℃时相对湿度不大于85%3、排油注氮装置的供电电源:DC220V4、氮气瓶组的贮存压力:13MPa5、氮气瓶组安全泄放装置动作压力:19MPa6、减压装置的出口压力:0.7MPa减压装置出口流量:60m3/h7、流量调节阀出口流量:12m3/h8、断流阀的动作流量:3.9m3/h~6m3/h9、火灾探测器的形式:熔点合金火灾探测器动作温度:110℃±5℃10、电磁驱动器参数:工作电压:DC220V;工作电流:7A驱动力:100N11、金属软管的工作压力:13MPa12、注氮管路通径:公称通径DN25mm13、排油管路通径:公称通径DN125mm三、装置操作程序:1、启动方式1)自动防爆防火灭火启动:“锁控开关”处于自动位置,“断路器跳闸”、“重瓦斯动作”、“火警1”、“火警2”信号同时出现,排油阀开启排油,10秒后氮气释放阀开启注氮。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 202021679655.3(22)申请日 2020.08.13(73)专利权人 常州博瑞电力自动化设备有限公司地址 213025 江苏省常州市武进区潞城街道五一路328号专利权人 南京南瑞继保工程技术有限公司 南京南瑞继保电气有限公司(72)发明人 郑登升 袁一丁 陈宇曦 赵森林 龚海军 鲁新意 (74)专利代理机构 南京纵横知识产权代理有限公司 32224代理人 董建林(51)Int.Cl.A62C 3/16(2006.01)A62C 31/12(2006.01)A62C 37/40(2006.01)(ESM)同样的发明创造已同日申请发明专利 (54)实用新型名称一种用于变压器灭火的压缩空气泡沫灭火系统(57)摘要本实用新型公开了一种用于变压器灭火的压缩空气泡沫灭火系统,包括压缩空气供给模块、消防水供给模块、泡沫液供给模块和混合泡沫液‑压缩空气发生模块,压缩空气供给模块、消防水供给模块和泡沫液供给模块分别与混合泡沫液‑压缩空气发生模块连接,混合泡沫液‑压缩空气发生模块与工程现场喷射装置连接;本实用新型可实现系统清洗、重要设备冗余配置,可靠性高,节约用水,产生的泡沫析液时间长,克服了目前换流站变压器灭火系统用水量大、易复燃、灭火可靠性低等缺点。
权利要求书2页 说明书5页 附图1页CN 212466897 U 2021.02.05C N 212466897U1.一种用于变压器灭火的压缩空气泡沫灭火系统,其特征在于:包括压缩空气供给模块(1)、消防水供给模块(2)、泡沫液供给模块(3)和混合泡沫液-压缩空气发生模块(4),所述压缩空气供给模块(1)、消防水供给模块(2)和泡沫液供给模块(3)分别与混合泡沫液-压缩空气发生模块(4)连接,所述混合泡沫液-压缩空气发生模块(4)与工程现场喷射装置连接。

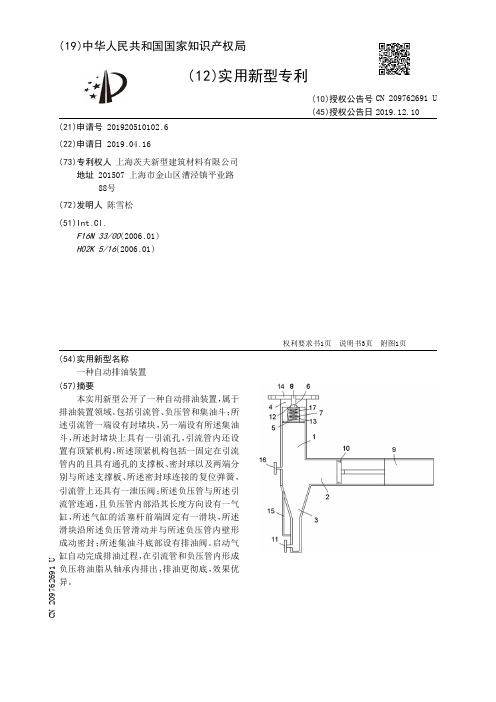

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920510102.6(22)申请日 2019.04.16(73)专利权人 上海茨夫新型建筑材料有限公司地址 201507 上海市金山区漕泾镇平业路88号(72)发明人 陈雪松 (51)Int.Cl.F16N 33/00(2006.01)H02K 5/16(2006.01)(54)实用新型名称一种自动排油装置(57)摘要本实用新型公开了一种自动排油装置,属于排油装置领域。
包括引流管、负压管和集油斗;所述引流管一端设有封堵块,另一端设有所述集油斗,所述封堵块上具有一引流孔,引流管内还设置有顶紧机构,所述顶紧机构包括一固定在引流管内的且具有通孔的支撑板、密封球以及两端分别与所述支撑板、所述密封球连接的复位弹簧,引流管上还具有一泄压阀;所述负压管与所述引流管连通,且负压管内部沿其长度方向设有一气缸,所述气缸的活塞杆前端固定有一滑块,所述滑块沿所述负压管滑动并与所述负压管内壁形成动密封;所述集油斗底部设有排油阀。
启动气缸自动完成排油过程,在引流管和负压管内形成负压将油脂从轴承内排出,排油更彻底,效果优异。
权利要求书1页 说明书3页 附图1页CN 209762691 U 2019.12.10C N 209762691U权 利 要 求 书1/1页CN 209762691 U1.一种自动排油装置,其特征在于:包括引流管、负压管和集油斗;所述引流管一端设有封堵块,另一端设有所述集油斗,所述封堵块上具有一引流孔,引流管内还设置有顶紧机构,所述顶紧机构包括一固定在引流管内的且具有通孔的支撑板、密封球以及两端分别与所述支撑板、所述密封球连接的复位弹簧,密封球与封堵块抵接将所述引流孔封堵,引流管上还具有一泄压阀;所述负压管与所述引流管连通,且负压管内部沿其长度方向设有一气缸,所述气缸的活塞杆前端固定有一滑块,所述滑块沿所述负压管滑动并与所述负压管内壁形成动密封;所述集油斗底部设有排油阀。
专利名称:一种油浸式变压器用压力释放装置专利类型:实用新型专利
发明人:符妹
申请号:CN202122517085.9
申请日:20211019
公开号:CN216623947U
公开日:
20220527
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种油浸式变压器用压力释放装置,包括泄压阀本体,泄压阀本体包括封堵筒和阀筒,封堵筒竖直贯通安装在变压器的壳体上,封堵筒的顶面上固定有阀筒,封堵筒的内部竖直插接有封堵塞,封堵塞的顶面上竖直固定有支架,支架的两端竖直贯穿开设有插孔,阀筒的内部顶面上竖直固定有插杆,插杆竖直滑动插接在支架的插孔中,阀筒的顶面上贯通连接有螺筒,所螺筒上连接有回收组件。
本实用新型能够快速进行泄压,同时回收变压器油,避免变压器油飞溅,影响变压器的使用寿命。
申请人:佛山市巨飞电气有限公司
地址:528000 广东省佛山市顺德区大良街道五沙社区新汇路7号国腾智能制造中心6栋307室(住所申报)
国籍:CN
代理机构:广州海藻专利代理事务所(普通合伙)
代理人:张大保
更多信息请下载全文后查看。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920186873.4
(22)申请日 2019.02.02
(73)专利权人 保定博为世能电气有限公司
地址 071000 河北省保定市向阳北大街
2999号
(72)发明人 牟广江 吴中于 郭占杰 赵英杰
(51)Int.Cl.
F16K 17/04(2006.01)
A62C 3/16(2006.01)
(54)实用新型名称
一种变压器排油注氮灭火装置排气泄压组
合阀
(57)摘要
本实用新型提供了一种变压器排油注氮灭
火装置排气泄压组合阀,包括阀本体,所述阀本
体内部设有主泄压通道,所述阀本体的上方设有
泄压孔,所述泄压孔内设有泄压装置,所述泄压
装置与所述主泄压通道联通,当主泄压通道内的
压力大于设定值时,
所述泄压装置工作。
权利要求书1页 说明书3页 附图2页CN 209671697 U 2019.11.22
C N 209671697
U
权 利 要 求 书1/1页CN 209671697 U
1.一种变压器排油注氮灭火装置排气泄压组合阀,包括阀本体(20),所述阀本体(20)内部设有主泄压通道(21),其特征在于:所述阀本体(20)的上方设有泄压孔(22),所述泄压孔(22)内设有泄压装置(30),所述泄压装置(30)与所述主泄压通道(21)联通,当主泄压通道(21)内的压力大于设定值时,所述泄压装置(30)工作。
2.根据权利要求1所述的一种变压器排油注氮灭火装置排气泄压组合阀,其特征在于:所述泄压装置(30)包括自下而上依次设置的下挡块(31)、泄压弹簧(32)以及泄压上盖(33),所述泄压上盖(33)上方设有辅泄压通道(34),所述下挡块(31)与泄压孔底部(23)之间设有密封垫(40),所述下挡块(31)的内径小于所述泄压孔(22)的内经,所述泄压上盖(33)与所述泄压孔(22)之间固定连接。
3.根据权利要求2所述的一种变压器排油注氮灭火装置排气泄压组合阀,其特征在于:所述泄压孔底部(23)设有凸台(24),所述凸台(24)与所述密封垫(40)密封接触。
4.根据权利要求3所述的一种变压器排油注氮灭火装置排气泄压组合阀,其特征在于:所述下挡块(31)为“凸”字形,所述泄压上盖(33)为倒“凹”字形,所述泄压弹簧(32)设于所述下挡块(31)的凸部以及所述泄压上盖(33)的凹部之间。
5.根据权利要求4所述的一种变压器排油注氮灭火装置排气泄压组合阀,其特征在于:密封垫(40)内嵌与所述下挡块(31)内部。
6.根据权利要求2-5任一项所述的一种变压器排油注氮灭火装置排气泄压组合阀,其特征在于:所述泄压上盖(33)与所述泄压孔(22)之间通过螺纹连接。
2。
