设计院三维数字化协同设计

设计院在数字化中的作用
1. 技术创新，设计院通过数字化技术的应用，可以推动技术创新，包括CAD（计算机辅助设计）、BIM（建筑信息模型）、虚拟现
实等技术的应用，提高设计效率和质量。

2. 数据管理，设计院在数字化中负责管理和维护设计相关的数据，包括设计图纸、技术规范、材料信息等，通过数字化平台实现
信息的集中管理和共享，提高工作效率和协作能力。

3. 可视化设计，数字化技术使得设计院能够进行更加直观的可
视化设计，通过虚拟现实、三维建模等技术，设计师可以更直观地
展现设计概念，与客户进行更深入的沟通和交流。

4. 效率提升，数字化技术的应用可以大大提升设计院的工作效率，从设计到施工全过程的数字化协同设计、信息共享和实时沟通，减少了信息传递和解释的时间，提高了设计效率。

5. 可持续发展，数字化设计可以帮助设计院实现对资源的更加
有效利用，通过模拟分析和优化设计，降低建筑能耗，减少对环境
的影响，推动可持续发展。

总的来说，设计院在数字化中的作用是推动技术创新、提高工
作效率、改善设计质量、促进可持续发展等方面发挥着重要作用。

随着数字化技术的不断发展，设计院将在未来扮演更加重要的角色，为建筑行业的发展注入新的活力。

设计平台—土建
总图
（1）可计算土建场地、进站道路场地平整的土方工程量。
（2）进站路、护坡、挡墙、泄洪沟、排水沟的三维模型参数化生成，可进行相关信息的 统计及查看。 （3）围墙、电缆沟、站内道路、绿化等对象的三维模型参数化生成及属性查看，并可根 据要求生成统计表。能生成相应的二维施工图。 （4）可进行三维碰撞检查，检查规则可自由设定。
三、设计平台介绍—— 配电装置—防雷设计
防雷设计
采用折线法或滚球法计算，根据布置的避雷针位置、高度与信息，生成全站三维保 护范围图，并可生成二维保护范围图、保护范围表，计算书等设计成果。也可以动态调 整避雷针位置及针高，保护范围随动，还可以直观的看到三维保护效果。
三、设计平台介绍—— 配电装置—接地设计
5
电缆敷设
自动敷设 手动敷设 电缆标注
6
设计成果 DWG/EXCEL 电缆清册 电缆汇总表
三、设计平台介绍——电缆敷设—效果图
电缆敷设工具
生成电缆清册
平面布置
桥 架
Back
三、设计平台介绍——站用电设计
方便、灵活的让用户进行系统图绘制，提供了各种回路元件 的整定计算、短路校验、压降校验、用电负荷容量计算及变 压器容量选择等计算相关功能 。
六、合 作 伙 伴
结束
二、平台的结构与流程 — 平台架构图
子 电
S移
交
化
GI
交 移
计平 台
专业 设
or k W s vi Na
工程 管理
AutoCAD
DATABASE Database
120 60 90
扩
展
果 成 展 示
协同设计
二、平台结构与流程 —— 集成构架

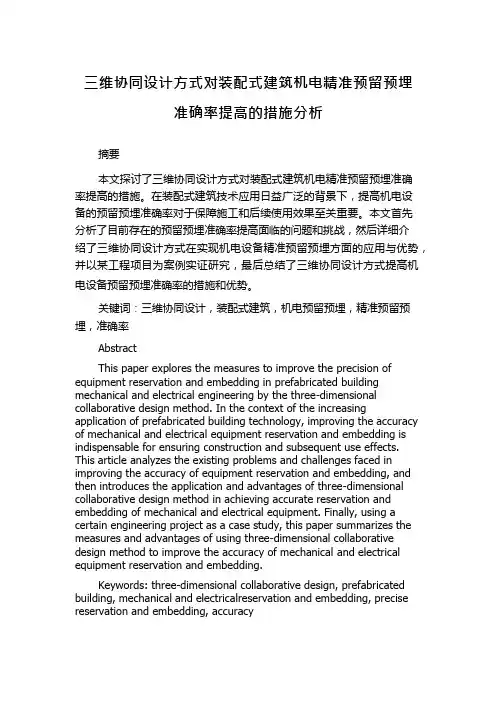

三维协同设计方式对装配式建筑机电精准预留预埋准确率提高的措施分析摘要本文探讨了三维协同设计方式对装配式建筑机电精准预留预埋准确率提高的措施。

在装配式建筑技术应用日益广泛的背景下，提高机电设备的预留预埋准确率对于保障施工和后续使用效果至关重要。

本文首先分析了目前存在的预留预埋准确率提高面临的问题和挑战，然后详细介绍了三维协同设计方式在实现机电设备精准预留预埋方面的应用与优势，并以某工程项目为案例实证研究，最后总结了三维协同设计方式提高机电设备预留预埋准确率的措施和优势。

关键词：三维协同设计，装配式建筑，机电预留预埋，精准预留预埋，准确率AbstractThis paper explores the measures to improve the precision of equipment reservation and embedding in prefabricated building mechanical and electrical engineering by the three-dimensional collaborative design method. In the context of the increasing application of prefabricated building technology, improving the accuracyof mechanical and electrical equipment reservation and embedding is indispensable for ensuring construction and subsequent use effects. This article analyzes the existing problems and challenges faced in improving the accuracy of equipment reservation and embedding, and then introduces the application and advantages of three-dimensional collaborative design method in achieving accurate reservation and embedding of mechanical and electrical equipment. Finally, using a certain engineering project as a case study, this paper summarizes the measures and advantages of using three-dimensional collaborative design method to improve the accuracy of mechanical and electrical equipment reservation and embedding.Keywords: three-dimensional collaborative design, prefabricated building, mechanical and electricalreservation and embedding, precise reservation and embedding, accuracy一、问题和挑战预留预埋是装配式建筑机电工程施工中的重要环节之一。

27
AnyData Adoption 任意数据采用
解决互操作问题和技术锁定问题
> 吸收和编辑来自任何CAD系统的数据
– 输入、操作和编辑混合数据 – 增加产品数据重用 – 利用历史数据并可减少转换费用 – 释放效率 – 释放价值
2D
3D
装配
简单 直接
2D 制图
3D 直接建模
装配建模
功能强大 抽象
基于规则
4大突破性技术
AnyRole Apps™（任意角色应用）
AnyMode Modeling™（任意方式建模）
AnyData Adoption™（任意数据采用）
AnyBOM Assembly™（任意BOM组装）
正在申请专利
24
AnyRole Apps 任意角色的应用软件
解决易用性问题
> 在正确的时间，为正确的人，提供 正确的应用程序
研发模式的改进已经跟不上企业快速发展的需要； 行业中数字化产品研发已经成为这几年企业研发投入的热点； 众多企业已经过渡到数字化研发的更高阶段。
18
PTC工程机械行业方案突破性解决之道及应用场景
19
产品开发过程
组织
管理 产品经理
设计经理
总体方案设计
市场 市场分析
工程部 工业设计师 总体设计师 设计工程师 分析工程师
嵌入式软件
Financials SCM MRP
SAP, Oracle, Dynamics
文档管理
企业协同能力 商业报告
分布式协作
工作流
异构CAD数据管理 ECAD 数据管理t
产品生命 周期管理
社区实践 变更与配置管理 完整BOM管理
仿真

BIM技术在建筑施工中的三维协同设计与协作摘要：本文深入探讨了建筑信息模型（BIM）技术在建筑领域的应用，特别关注了其在三维协同设计中的重要性和具体应用。

通过分析，本文总结了三维协同设计在设计质量、协同设计效率、冲突检测与解决、可视化与沟通等方面的作用。

同时探讨了BIM技术在三维协同设计中的应用。

这些应用不仅提高了建筑项目的质量和效率，还有助于降低成本、减少风险、提高可持续性，从而为建筑行业的发展带来了深远的影响。

关键词：BIM技术，三维协同设计，建筑项目，效率1、引言随着建筑行业的快速发展，建筑项目的复杂性不断增加，传统的设计和施工方法已不再适应现代项目的需求。

在这一背景下，建筑信息模型（BIM）技术崭露头角，引起了广泛的关注。

本文旨在深入研究BIM技术在建筑项目中的应用，特别关注其在三维协同设计方面的重要性和实际应用。

通过详细探讨BIM技术在不同阶段的应用，我们将揭示它如何改善设计质量、提高效率、降低成本、优化资源利用以及支持可持续建筑的发展。

2、三维协同设计的概念和作用2.1概念三维协同设计是一种利用建筑信息模型（BIM）技术的设计方法，旨在通过创建一个集成的、共享的三维建筑模型，促进设计团队和相关利益相关者之间的协同工作和沟通。

这种方法超越了传统的二维设计和图纸交流，将各个设计阶段的信息整合到一个可视化、互动的三维环境中。

三维协同设计不仅关注设计的空间方面，还包括施工、运营和维护等全生命周期的考虑，为建筑项目提供了更全面、高效和可持续的解决方案。

2.2作用（1）提高设计质量：三维协同设计使得设计团队能够更全面地理解和分析建筑项目，从而提高设计质量。

通过在三维模型中模拟建筑的各个方面，如结构、机械、电气等，可以及早发现和解决潜在的冲突和问题，减少设计变更和错误，确保设计方案更加精确和可行。

（2）提高工作效率：传统的二维设计需要大量的手工绘图和文件管理，容易导致信息丢失和不一致性。

而三维协同设计通过将所有设计信息整合到一个模型中，简化了信息传递和共享，减少了不必要的重复工作。

参考内容
引言
济南加州东部世界城项目是一个集住宅、商业、文化、教育等多功能于一体 的综合性社区，具有较高的城市价值和影响力。为了提高项目的设计质量和效率， 降低施工过程中的风险和成本，本次演示将BIM平台在协同设计方面的应用作为 研究对象。通过实际案例分析，探讨BIM平台在施工图设计中的具体应用和技术 创新。
感谢观看
一、协同设计平台介绍
协同设计平台是一种基于网络环境，集图形编辑、数据管理、可视化与一体 的高效设计工具。该平台支持多个设计师在同一时间、同一环境下进行在线协作， 实现数据共享、版本控制、设计评审等功能。某设计院引入的协同设计平台包括 以下功能模块：
1、图形编辑模块：提供二维、三维图形编辑功能，支持各种专业设计软件 插件。
4、管理成本控制：引入协同设计平台后，可以通过自动化工具减少人力投 入，降低培训成本和管理成本。同时，该平台还可以帮助企业更好地跟踪和管理 项目进度，避免项目延误和成本超支。
四、结论与建议
本次演示以某设计院为例，探讨了基于协同设计平台的设计管理评价研究。 通过案例分析发现，引入协同设计平台可以提高设计效率和质量，改善团队协作 氛围，降低管理成本。为了更好地发挥协同设计平台的作用，建议企业在以下几 个方面进行改进：
基于协同设计平台的设计管理 评价研究以某设计院为例
目录
01 一、协同设计平台介 绍
02
二、设计管理评价研 究
03 三、案例分析
04 四、结论与建议
05 参考内容
随着工程设计行业的快速发展，设计管理的复杂性和难度日益增加。为了提 高设计效率和质量，许多设计院开始引入协同设计平台。然而，如何评价这些平 台的设计管理效果仍然是一个亟待解决的问题。本次演示以某设计院为例，探讨 基于协同设计平台的设计管理评价研究。

基于BIM多元数字化协同技术赋能建筑设计发展摘要：本文致力于研究建筑信息模型（BIM）多元数字化协同技术在建筑设计领域的应用及发展。

主要探讨了BIM技术对建筑设计行业运行模式的影响，包括其在设计流程中的角色，决策优化和方案协同方面的应用，以及其在提升设计效率、质量和可视化沟通方面的作用。

关键词：BIM；多元数字化协同技术；建筑设计随着科技的不断发展，建筑行业正日益借助先进的技术手段进行创新和改进。

BIM，作为一种具有革命性的技术，已经成为建筑设计和管理中的重要工具。

其多元数字化协同技术为设计团队提供了更加广阔的合作平台，使得建筑设计不再局限于传统的二维绘图，而是深化为更加全面的三维模型和数据驱动的设计方法。

1、建筑信息模型(BIM)概述建筑信息模型（BIM）是一种综合性的数字化工具和方法，旨在有效地创建、管理、和呈现建筑物和基础设施的多维信息。

BIM不仅是一个三维建模工具，更是一个跨学科、跨阶段的协同平台，能够整合建筑设计、施工和运营管理的数据和过程。

其基本特征在于为项目各参与方提供了一个共享的、可互动操作的信息平台，这些信息可以是几何形状、构造、材料属性、时间安排、成本估算、可持续性分析等。

2、BIM技术在建筑设计中的应用2.1 BIM在建筑设计流程中的角色BIM在建筑设计中发挥着至关重要的作用，其应用不仅局限于创建三维模型。

BIM拓展了设计流程，使设计者在项目全生命周期中能更全面地管理和协调信息。

在设计初期阶段，通过使用BIM，设计团队能够创建可视化模型，这有助于他们更好地理解空间关系和形式，从而解放创意的发挥，也能更好的落实设计的成果。

随着设计的推进，BIM模型还能提供更多信息，如材料属性、成本估算、施工安排等，为设计团队和利益相关者提供更全面的数据支持，有助于他们做出决策并优化设计方案。

2.2 BIM在设计决策和方案优化中的应用BIM在设计决策和方案优化方面发挥着重要作用。

通过BIM模型，设计者能够进行多种分析，包括能源效率、结构强度、室内舒适度等方面的仿真分析。

室内外一体化三维数字空间智能构建关键技术及应用室内外一体化三维数字空间智能构建是指将室内和室外环境结合起来构建一个统一的三维数字化空间，它涵盖了室内和室外空间的建模、识别、定位、导航、交互等技术。

这种技术的出现，使得人们可以在虚拟环境中进行真实感的室内外体验，对于设计、建筑、旅游、教育等领域具有广泛的应用前景。

室内外一体化三维数字空间智能构建的关键技术主要包括以下几个方面：1.空间感知技术：室内外空间的感知是构建三维数字空间的基础。

通过使用传感器、摄像头、激光扫描仪等设备，可以对室内外环境进行感知，并将获取到的数据进行处理，得到相应的建模信息。

例如，利用RGB-D摄像头可以获取室内环境的深度信息，从而得到室内场景的三维模型。

2.建模与重建技术：建模是室内外一体化三维数字空间智能构建的核心技术之一。

通过将传感器采集的数据进行处理，可以生成室内外环境的三维模型。

例如，利用激光扫描仪可以快速获取室内外环境的点云数据，然后通过点云配准和点云重建算法，可以得到高精度的室内外模型。

3.语义理解与识别技术：室内外环境中的物体和场景往往具有丰富的语义信息。

通过使用计算机视觉和机器学习等技术，可以对室内外环境中的物体和场景进行自动识别和理解。

例如，通过使用深度神经网络可以实现对室内物体的自动识别，从而达到室内智能化管理的目的。

4.室内外定位与导航技术：室内外定位是实现室内外一体化的关键技术之一。

通过使用自主导航技术和地标识别技术，可以实现在室内外环境中的定位和导航。

例如，利用室内外地标的特征，可以实现手机的室内导航，帮助用户快速准确地找到目的地。

室内外一体化三维数字空间智能构建技术在各个领域有着广泛的应用前景。

下面以设计、建筑、旅游和教育为例，具体介绍其应用情况：1.设计领域：室内外一体化三维数字空间智能构建技术可以帮助设计师在虚拟环境中进行室内外空间的设计和模拟。

通过在模型中添加虚拟家具和装饰物，设计师可以更加直观地看到设计效果，并对设计进行调整和优化。

三维协同设计管理平台可对项目模型、构件库、族 库 、设备 库 等 资 源 进 行 构 建 和 管 理 ，实 现 文 档 协 同 操 作 、版 本 规 范 管 理 、 电子校审和出图归档。构 件 作 为 BIM技术最小粒度的信息载 体 ，包含全部建筑信息，能够在协同平台共享流通，为业务管理 服 务 。构 件 资 源 通 过 整 合 成 为 企 业 的 信 息 资 产 ，在协同设计中 共享与复用，提 高 BIM应用的效益，并能够为后续的性能分
随 着 设 计 过 程 的 深 入 ，越 来 越 多 的 数 据 附 加 于 模 型 上 。从 协 同 应 用 角 度 看 ，信 息 集 成 展 示 和 数 据 分 析 处 理 等 应 用 需 要 进一步开发,为管理决策提供支撑。首 先 ，需要整合设计阶段 的 信息数据,较传统设计将更多信息提前、工作前置,协同设 计过程中的任务节点与各种应用,有利于加快项目实施进度， 提高工程质量。其 次 ,需 要 将 BIM技术与实际业务相结合，重 塑 设 计 阶 段 的工作流程,使过程可管控、数 据 可 溯 源 、决策有 依 据 ，更加方便进行项目管理。
2 .1 数据结构化存储难
设 计 阶 段 ,工 程 相 关 数 据 及 资 料 庞 大 而 繁 杂 。BIM 模 型 作 为 信 息 载 体 ，包含了几何信息、属性信息数据。由于涉及大量 空 间 几 何 与 数 学 领 域 的 三 维 建 模 技 术 ，导 致 汇 集 大 量 专 业 的 数 据 信 息 ,相 应 的 BIM模 型 很 大 ，对 硬 件性能与网络环境要 求 较 高 。当 前 我 国 建 筑 行 业 中 ，建 筑 信 息 模 型 都 以 文 件 形 式 存 储,效 率 低 ，不利于行业应用软件对信息数据的管理应用。 2. 2 信 息 规 范 共 享 难

三维数字化协同技术在电厂设计中的运用分析发布时间：2022-12-26T07:35:57.714Z 来源：《中国电业与能源》2022年第16期作者：朱双峰[导读] 随着国家经济发展，朱双峰中国电建集团核电工程有限公司，山东济南 250102摘要：随着国家经济发展，电力行业也紧随社会潮流取得了快速发展。

现代化数字技术已被充分运用于电力行业。

3D数字化协同系统属于新时期信息化科技技术，在电力设计中引进3D数字化协同系统具有显著意义。

文章首先总结了3D数字化系统的特征，然后详细探讨了电厂设计方面3D数字化协同系统的具体运用，希望通过本文的探究能够为电厂可持续发展提供良好的借鉴依据。

关键词：3D数字化协同；数据收集；电厂设计1、序言当前，随着社会对电力需求量的增多，原有的电厂运营模式已不能适应电力行业发展的要求，新型电厂运营模式已是电力行业深入探究的核心。

信息化电厂成为了电厂在新时期涌现的产物，逐渐引起行业高度重视。

由此必须保障数字化电厂运营阶段设备的稳定性与安全性，如何充分使用电气设备的数据共享与传输功能显得特别关键。

3D数字化协同系统可以实现信息化电厂的运营高效性和减小故障概率，基于较强的信息库，可完成传统2D设计转变为协同3D设计模型，推动信息化电厂高效、健康发展。

2、3D数字化协同系统的特征2.1主观性3D设计软件是依托计算机出现的现代化技术，一般基于计算机完成设计工作，设计人员利用计算机采集电厂运行环境与运行流程中的各种细节资料构建立体模型，通过此虚拟电厂每个时段的运行状况，使设计师在电厂设计中可以更系统、更精准掌握电厂现状，设计出更为精确、完善的协同化电厂。

2.2协同性3D技术用于相对应的网络中，因此3D数字化协同系统具备协同性，换言之，计算机运行中融入3D技术，能够精准获得电厂各项分部现状及系统环境数据，再按照这些数据进行协调设计，3D数字化协同系统的开发与应用克服了传统技术的不足，各专业无需面对面共享信息，信息共享更为便捷。

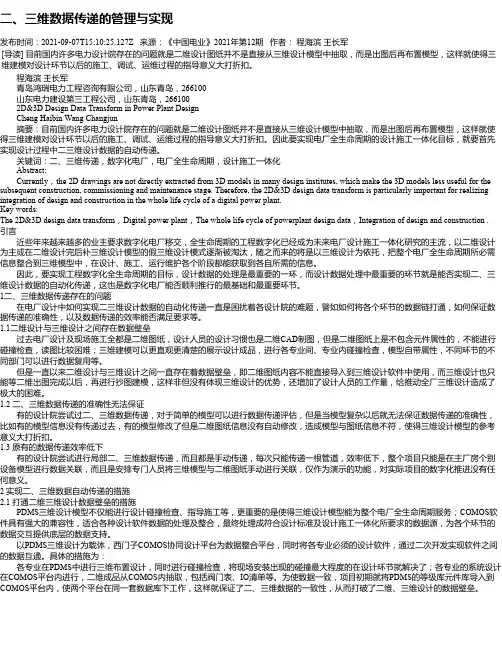

二、三维数据传递的管理与实现发布时间：2021-09-07T15:10:25.127Z 来源：《中国电业》2021年第12期作者：程海滨王长军[导读] 目前国内许多电力设计院存在的问题就是二维设计图纸并不是直接从三维设计模型中抽取，而是出图后再布置模型，这样就使得三维建模对设计环节以后的施工、调试、运维过程的指导意义大打折扣。
