BAC2405开关型蓄电池充电器用户手册目次前言 (3)1概述 (4)2性能特点 (4)3充电原理 (4)4参数规格 (5)5效率曲线 (5)6设置 (6)6.1电压调节 (6)6.2电流调节 (6)7操作说明 (6)7.1BAC2405面板图说明 (6)7.2BAC2405常见故障处理 (6)8外形及安装尺寸 (7)前言是众智的中文商标是众智的英文商标SmartGen ―Smart的意思是灵巧的、智能的、聪明的，Gen是generator（发电机组）的缩写，两个单词合起来的意思是让发电机组变得更加智能、更加人性化、更好的为人类服务！不经过本公司的允许，本文档的任何部分不能被复制（包括图片及图标）。
本公司保留更改本文档内容的权利，而不通知用户。
公司地址：中国·河南省郑州高新技术开发区金梭路28号电话：+86-371-67988888/67981888/67992951+86-371-67981000（外贸）传真：+86-371-67992952网址：//邮箱：*****************表1版本发展历史日期版本内容2014-03-14 1.0 开始发布。
2017-11-09 1.1 增加故障说明，更新安装尺寸图，修改效率参数为最大效率。
2022-06-15 1.2 更新说明书格式，更新公司Logo。
1概述BAC2405蓄电池充电器采用最新开关电源器件，专门针对发动机起动用的铅酸蓄电池的充电特性而设计，适合铅酸电池的长期补充充电(浮充)。
此款充电器适用于24V的蓄电池组性能特点。
2性能特点——采用开关电源式结构，输入交流电压范围宽，体积小，重量轻，效率高。
——采用二阶段充电法(即先恒流后恒压方式)自动充电，充分按照蓄电池充电特性进行充电，可防止铅酸蓄电池过充，能最大程度提高电池寿命。
——具有短路及接反保护功能。
——充电电压、电流值均可在现场通过电位器调节。
——适用于24V蓄电池组充电，额定充电电流为5A。
开关电源操作手册因部分开关电源（爱默生、中达、中兴、北京动力源、托普）参数设置不准确和监控单元显示数值与实际情况有偏移等问题，使基站蓄电池长期处于过充、欠充、过放等情况，导致后备电源不足当市电中断后，频繁发生因电源问题产生的大面积断站等严重事故。
因以上述技术隐患问题，我部门针对现网基站开关电源设备参数设置按基站重要层次分为三种：传输节点（3个以上）、VIP、普通站。
参数设置如下：一、基本要求：1、蓄电池均/浮充电压请按现场蓄电池端电压采样为准。
2、蓄电池容量根据现场实际蓄电池容量设置。
3、根据交流供电环境决定周期均充时间设置，正常交流供电环境设置3个月或100天一次；市电停电频繁的基站均充设置40-60天一次。
二、具体要求：传输节点站：均充 28.2V浮充26.8V155/622传输备：一次下电：23V2．5G：一次下电：23.5V二次下电：21.6VVIP基站：均充 28.2V浮充26.8V155/622传输备：一次下电：23V2．5G：一次下电：23.5V二次下电：21.6V普通基站：均充 28.2V浮充26.8V一次下电：23V二次下电：21.6V注：普通站一二次下电请根据实际蓄电池情况作相应调整三、操作手册针对现网使用开关电源（爱默生、中达、中兴、北京动力源、托普）以中达MCS_3000为例：本系统监控单元采用全智能化设计，内装微处理器，全数字化指示与调整，监控系统输入输出，整流模块状态、电池及环境温度、充放电控制与异常状况的告警与指示。
备有RS-232接口，具有遥讯、遥测、遥控功能，符合无人值守与集中监控的需要。
外接PC机采用中文窗口环境操作，可配合打印机提供系统文字信息，亦具有传呼机告警功能，能将主要告警通知用户，使用户随时获得系统最新信息。
监控单元与整流模块间以信号线联机。
它收集由整流模块传来的告警信号及电流值。
并可对整流模块下达停机、浮充/均充控制及浮充电压温度补偿的电压修正指令，下图为水平式监控单元外观图。
PS48400-2C/50智能高频开关电源系统用户手册E1-20020314-C-1.0艾默生网络能源有限公司PS48400-2C/50智能高频开关电源系统用户手册资料版本E1-20020314-C-1.0BOM编码31010887艾默生网络能源有限公司为客户提供全方位的技术支持，客户可与就近的艾默生网络能源有限公司办事处或客户服务中心联系，也可直接与公司总部联系。
艾默生网络能源有限公司地址：深圳市龙岗区坂雪岗工业区华为基地电气厂房一楼、三楼邮编：518129公司网址：或E-mail：****************版权声明艾默生网络能源有限公司版权所有，保留一切权利。
在没有得到本公司书面许可时，任何单位和个人不得擅自摘抄、复制本书（软件等）的一部分或全部，不得以任何形式（包括资料和出版物）进行传播。
版权所有，侵权必究。
内容如有改动，恕不另行通知。
Copyright by Emerson Network Power Co.,Ltd.All rights reserved.The information in this document is subject to change without notice. No part of this document may in any form or by any means (electronic, mechanical, micro-copying, photocopying, recording or otherwise) be reproduced, stored in a retrieval system or transmitted without prior written permission from Emerson Network Power Co.,Ltd.内容介绍本手册介绍了PS48400-2C/50智能高频开关电源系统的组成、安装、调测、日常使用维护及故障的应急处理。

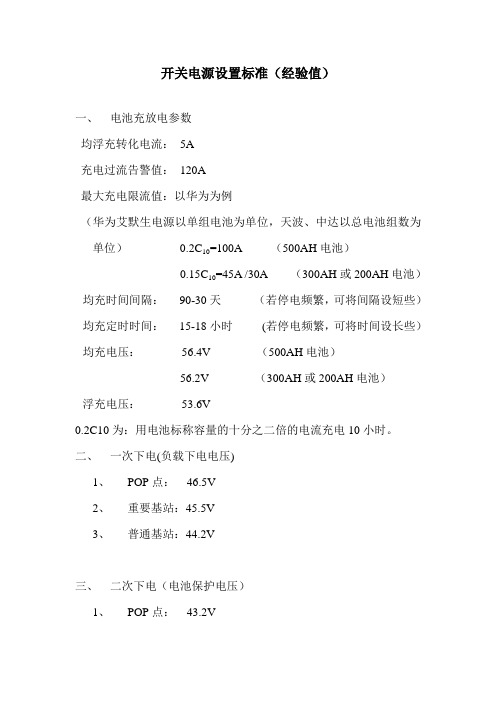

开关电源设置标准（经验值）
一、电池充放电参数
均浮充转化电流：5A
充电过流告警值：120A
最大充电限流值：以华为为例
（华为艾默生电源以单组电池为单位，天波、中达以总电池组数为单位）0.2C10=100A （500AH电池）
0.15C10=45A /30A （300AH或200AH电池）均充时间间隔：90-30天（若停电频繁，可将间隔设短些）均充定时时间：15-18小时(若停电频繁，可将时间设长些）均充电压：56.4V （500AH电池）
56.2V （300AH或200AH电池）
浮充电压：53.6V
0.2C10为：用电池标称容量的十分之二倍的电流充电10小时。
二、一次下电(负载下电电压)
1、POP点：46.5V
2、重要基站：45.5V
3、普通基站：44.2V
三、二次下电（电池保护电压）
1、POP点：43.2V
2、重要基站：43.2V
3、普通基站：43.2V
注：a、中达一次下电指电池保护下电，二次下电指负载下电；
b、传输不能接入一次下电位置；
c、二次下电仅可接传输设备，其它业务部门如需接入，须
由传输部门同意
四、空调设置:
1、温度220C至250C（秋冬季）
2、温度250C至280C（春夏季）
3、机房位置离天面越近，设置温度越高，楼顶机房应设置为
280C（春夏季）。

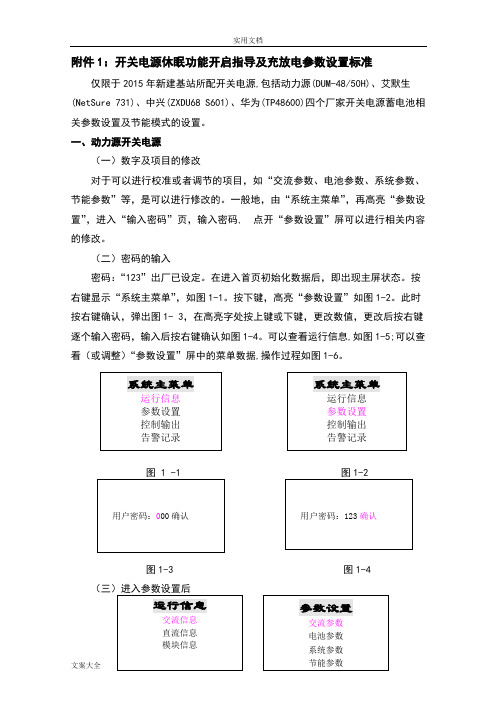

附件1：开关电源休眠功能开启指导及充放电参数设置标准仅限于2015年新建基站所配开关电源,包括动力源(DUM-48/50H)、艾默生(NetSure 731)、中兴(ZXDU68 S601)、华为(TP48600)四个厂家开关电源蓄电池相关参数设置及节能模式的设置。
一、动力源开关电源（一）数字及项目的修改对于可以进行校准或者调节的项目，如“交流参数、电池参数、系统参数、节能参数”等，是可以进行修改的。
一般地，由“系统主菜单”，再高亮“参数设置”，进入“输入密码”页，输入密码, 点开“参数设置”屏可以进行相关内容的修改。
（二）密码的输入密码：“123”出厂已设定。
在进入首页初始化数据后，即出现主屏状态。
按右键显示“系统主菜单”，如图1-1。
按下键，高亮“参数设置”如图1-2。
此时按右键确认，弹出图1- 3，在高亮字处按上键或下键，更改数值，更改后按右键逐个输入密码，输入后按右键确认如图1-4。
可以查看运行信息,如图1-5;可以查看（或调整）“参数设置”屏中的菜单数据,操作过程如图1-6。
图1-3 图1-4图1-5 图1-6注: 参数做调整时，须高亮数字进行设置修改，然后按确认键。
如果参数修改后不按确认键，按返回建，自动保留原有参数。
电池参数设置：由“参数设置”屏确认点开“电池参数”页，图1-7是电池参数设置屏。
可参看直流电压、一次、二次下电，电池组容量，均充、浮充电压等参数。
见符号“▼”可按下翻键，对电池相关参数（调整）设置。
一般为出厂参数设置。
如图1-7、图1-8。
系统配置1个电池电流检测分流器，显示如图8,电池标称容量为两路电池标称容量和。
系统配置2个电池电流检测分流器，显示如图7，电池标称容量分别显示。
节能参数：在“参数设置”屏操作确认键进入“节能参数”设置屏，如图1-9。
图5图1-9注：在启用节能前,在控制输出菜单中将休眠功能开关设定为”开”。
运行维护参数设置表控制输出：由“系统主菜单”确认翻开“控制输出”屏显示图1-10。
艾默生开关电源维护手册目录第一章基本原理 3一、系统的工作原理 3二、产品型号说明 3三、负载下电和电池保护 4 第二章基本面板图形 5一、全省使用的艾默生开关电源型号清单 6二、几种常见的监控模块面板图形及说明 6三、几种常见的整流模块面板图形及说明7 第三章参数设立部份9一、开关电源常用参数设立9二、几种常用开关电源监控模块参数设立101.PS481000-2/100开关电源（PSM-A监控模块）102.PS48300-1A/30开关电源（PSM-A10监控模块）3136 3.Ps24600-75、PS48400-2C/50开关电源（PSM-A11监控模块）的菜单结构4.PS48600-3/2900开关电源（MF500监控模块）375.PSM-7监控模块(PS24480-40开关电源) 43 第四章维护制度格式流程56第一章 基本原理1.系统的工作原理开关电源的系统工作原理如图1-1所示, 所示市电380V/220V 经交流配电(或交流配电柜)分路进入整流模块, 经各整流模块整流得到的-48V/24V 直流电通过汇接进入直流配电, 分多路提供应通信设备使用；正常情况下, 系统运营在并联浮充状态, 即整流模块、负载、蓄电池并联工作, 整流模块除了给通信设备供电外, 还为蓄电池提供浮充电流；当市电断电时, 整流模块停止工作, 由蓄电池给通信设备供电, 维持通信设备的正常工作；市电恢复后, 整流模块重新给通信设备供电, 并对蓄电池进行充电, 补充消耗的电量。
图1-1二、 产品型号说明(这里列举PS48600-3/2900-X1, PS481000-5/100、EPC4875/25户外电源柜三种型号)系统型号说明:3 / 2900400A,600A 两种）PS 48 XXXPS 48 XXX - 3 / 2900-XX 整流模块额定功率（2900W ）电源系统版本号输出额定电流（有400A,600输出额定电压（-48V ）电源系统扩展版本号（X1，X2，X3，X4，X5）PS 48 1000 -5 / 100整流模块额定电流（100A）版本号输出额定电流（1000A）输出额定电压（-48V）EPC 48 75 / 25 AA：南方型 B：北方型25A整流模块额定电流75A额定电压48V户外电源柜（Emerson Power Cabinet)整流模块型号说明:版本号输出额定电流（100A）输出额定电压（-48V）监控模块型号说明:3*2U）三、负载下电和电池保护负载下电和电池过放电保护的工作过程如图1-3所示。
5V输入，0.8~3.6V输出具有上电追踪功能，能够设置各个电源模块的上电顺序。
具有开关抑制、输出电压校准和容量上/下控制。
输出电压检测1 GND：地2 Vin：正电压输入，用470uF胆电容对地。
3 Inhibit：集电极开路或漏极开路地参考负逻辑输入。
低电平禁止调制输出，关断输出电压。
当有效时，有调节器拉动的输入电流大大减少。
如果该引脚不连接，则在有有效电源输入时该电源模块产生输出。
4 V o Adjust：该引脚与7引脚间直接连接一个0.1W（1%）电阻来设置高于0.8V的输出电压。
电阻的温度稳定度为100ppm/摄氏度或更好。
电阻值与输出电压的关系为：Rset=[10K×0.8V/(Vout-0.8V)]-2.49K。
如果不连接，则模块输出电压为默认的最低值。
5 Vo Sense：该输入可以使调节电路补偿电源模块与负载之间的电压降。
为了得到最好的电压精度，该引脚应该接在V out引脚上。
6 V out：校准后电源输出。
330uF胆电容改善瞬态负载响应。
7 GND：地8 Track：模拟控制数引脚，使输出电压跟随外部电压。
该引脚在模块上电20ms后有效，允许直接控制输出电压从0V到设置点的电压。
在该范围内，输出将跟随Track引脚上的电压。
当控制电压高于电压范围后，模块在该设置点电压上调节。
该功能能够使输出电压与其他在同一个输入总线上的模块同步上升。
如果不使用，该引脚接Vin。
模块的输出不能跟随自己的输入电压。
9 Margin Down：该引脚接地后，输出电压将比平时低5%。
10 Margin Up：当该引脚连接到地时，输出电压增加5%。
输入要求集电极开路或漏极开路接口。
不与TTL兼容。
PTH05010与PTH03010系列电源模块的电容使用：输入电容：输入电容470uF胆电容；可使用瓷片电容来改善输入总线上的波纹。
输出电容：（可选）对于负载瞬态变化的设备，外部暑促电容可以改善输出响应，一般接330uF胆电容电容。
常见开关电源参数设置手册目录一．艾默生开关电源系列 (1)1.1M500系列监控模块 (1)1.2PSM-A监控模块参数设置 (5)二．动力源开关电源参数设置 (12)2.1 DKD31监控模块参数设置 (12)2.2 DKD51型系统控制操作与参数设置 (18)三．中兴通讯开关电源参数设置 (23)3.1ZXDU68 开关电源CSU监控模块设置 (23)四．中达电通开关电源参数设置 (27)4.1MCR3000开关电源监控参数设置 (27)五．珠江开关电源参数设置 (34)5.1 CU2000H监控模块参数设置 (34)六．普天洲际开关电源参数设置 (36)6.1洲际DK04C监控模块参数 (36)一．艾默生开关电源系列1.1M500系列监控模块1.电池参数（基本参数）设置方法：2.下电保护参数设置方法：3.电池充电参数设置方法：4.电池参数（电池测试参数）设置方法：5.电池参数（温补参数）设置方法：6.系统参数设置方法：7.通信参数设置方法1.2PSM-A监控模块参数设置1.模块启动说明2.直流参数：设置3.系统管理：电池管理4.系统管理：控制5.系统管理：其它二．动力源开关电源参数设置2.1 DKD31监控模块参数设置DUM-48/50H系统人机界面由显示屏、指示灯和键盘三部分组成，显示屏为中文液晶显示，指示灯分红、绿色，键盘采用4键式，图7-1是DKD31显示屏、操作键示意图。
图7-1 DKD31显示屏、操作键示意图DKD31型控制器的4个操作键，在不同的菜单中它们的功能不同，操作键在菜单中功能如下：正面平视界面，4个操作键呈左右上下排位。
在界面显示屏菜单中有一组非黑色字体，以下简称“高亮字”，其余为黑体字，任何界面查询或参数设置均需将被查询或设置菜单调成“高亮字”，再按确认键才能翻开被查询页或进行参数调整与系统控制。
上键——上移键：页面含有“▲”符号内容菜单选择向上翻页；参数设置数字增加。
常见开关电源参数设置手册目录一．艾默生开关电源系列系列监控模块1.电池参数（基本参数）设置方法：2.下电保护参数设置方法：3.电池充电参数设置方法：4.电池参数（电池测试参数）设置方法：5.电池参数（温补参数）设置方法：6.系统参数设置方法：7.通信参数设置方法监控模块参数设置1.模块启动说明2.直流参数：设置3.系统管理：电池管理4.系统管理：控制5.系统管理：其它监控模块参数设置DUM-48/50H系统人机界面由显示屏、指示灯和键盘三部分组成，显示屏为中文液晶显示，指示灯分红、绿色，键盘采用4键式，图7-1是DKD31显示屏、操作键示意图。
DKD31个操作键，在不同的菜单中它们的功能不同，将被查询或设置菜单调成“高亮字”，再按确认键才能翻开被查询页或进行参数调整与系统控制。
上键——上移键：页面含有“▲”符号内容菜单选择向上翻页；参数设置数字增加。
下键——下移键：页面含有“▼”符号内容菜单选择向下翻页；参数设置数字减小。
左键——页面选择（返回）键：菜单水平方向（数）字的高亮循环左移；返回上级菜单。
右键——.确认键：菜单选择、参数设置确认设置保存；菜单水平方向（数）字的高亮循环右移。
1、数字及项目的修改对于可以进行校准或者调节的项目，如“交流参数、电池参数、系统参数、节能参数”等，是可以进行修改的。
一般地，由“系统主菜单”，再高亮“参数设置”，进入“输入密码”页，参阅“2、密码的输入”，确认点开“参数设置”屏可以进行相关内容的修改。
2、密码的输入密码：“123”出厂已设定。
在进入首页初始化数据后，即出现图7-1屏状态。
按右键显示“系统主菜单”，如图7-2-1。
按下键，高亮“参数设置”如图7-2-2。
此时按右键确认，弹出图7-2-3，在高亮字处按上键或下键，更改数值，更改后按右键逐个输入密码，输入后按右键确认如图7-2-4。
可以查看（或调整）“参数设置”屏中的菜单数据。
操作过程如图7-2-1至图7-2-4。
3回首页。
在页面中右上角或右下角显示有标记“▲”或“▼”，表示本页内容未尽续翻上（下）页。
按上移键：页面上翻；按下移键：页面下翻；4、电池参数设置：由“参数设置”屏确认点开“电池参数”页，图7-6-2是电池参数设置屏。
可参看直流电压、一次、二次下电，电池组容量，均充、浮充电压等参数。
见符号“▼”可按下翻键，对电池相关参数（调整）设置。
一般为出厂参数设置。
如图7-6-4、图7-6-5。
系统配置1个电池电流检测分流器，显示如图7-6-3电池标称容量为两路电池标称容量和。
系统配置2个电池电流检测分流器，显示如图7-6-2，电池标称容量分别显示。
5更）设置。
见图7-6-6、图7-6-7。
图7-6-6中的电话号码为主动回报时用户设置的电话号码。
清除故障记录、恢复缺省设置是比较重要的系统操作，会出现如图7-6-8、7-6-9的提示信息，请用户慎重操作。
图7-6-6图7-6-7 图7-6-8图7-6-9 图7-6-10图7-6-11 型系统控制操作与参数设置DUM-48/50H 系列开关电源系统控制器人机界面由显示屏、指示灯和键盘三部分组成，其外型示意图参见图2-3，控制器面板液晶屏上方有红灯、黄灯和绿灯三个指示灯，液晶屏下方有4个按键。
DKD51型控制器指示灯功能说明参见表2-1，按键功能说明参见表2-2。
1.控制器设置①主屏系统上电，控制器工作后显示如图6-1-1，几秒后显示主屏如图6-1-2，按“↓”键显示如图6-1-3界面。
图6-1-1图6-1-2图6-1-3图6-1-4图6-1-5主屏显示系统的基本状态。
当系统为标准配置而未配置环境量检测单元时，主屏不显示环境检测量；如系统配置环境量检测单元，则主屏显示环境检测量，图6-1-3显示向下翻页标志如图6-1-4。
在主屏按“”键进入下级菜单可以进行系统信息查询和操作，如图6-1-5所示。
②密码输入屏用户要进入“参数设置”或者“控制输出”界面操作界面时，要输入用户密码“123”，如图6-2-1所示。
在用户输入密码后，如果3分钟内没有对按键操作，液晶屏将关闭背光，密码失效，若要进入必须重新输入密码。
图6-2-1图6-2-2系统参数 本机地址∶1 波特率∶1200故障主动回报∶关拨号方式∶音频电话号码①∶ 电话号码②∶ ▼ 系统参数时间设置∶▲2008-09-1214∶31∶40清除故障记录恢复缺省设置系统参数 确认 清除故障记录？ 取消 系统参数 确认 恢复缺省设置？取消 系统参数 正在清除记录…系统参数 正在初始化数据…进入密码屏后，第一位的数字处于反显状态，按“↑↓”键可以调整数字大小，按“”键返回上一级菜单，按“”键使下一个需修改的数字处于反显状态；在修改过程中，若要重新输入上一个数字可按“”键，上一个数字将处于反显修改状态。
正确输入最后一个数字后，按“”键进入下一级菜单。
如果密码输入错误，会提示“密码错误！”如图6-2-2所示，此时重新输入正确密码即可。
2.参数设置在图6-1-5中按“↑↓”键选择“参数设置”，按“”键进入图6-4-1界面，可以查看并修改系统运行参数，进入需要输入密码，操作方法见“密码输入屏”。
如果系统配置环境量检测，在图6-4-1界面按“↑↓”键菜单会滚动显示，出现“系统参数”，如图6-4-2显示。
图6-4-1图6-4-2●交流参数在图6-4-1界面中按“↑↓”键选择“交流参数”，再按“”和“↓”键进入图6-4-3～6-4-4界面，此时按“↑↓”键可以上下选择要修改的参数；在要修改的参数处按“”键，如图6-4-5界面，参数处于反显状态，可以按“↑↓”键进行修改，修改后按“”键保存参数，按“”键恢复修改前参数，返回图6-4-3～6-4-4界面。
图6-4-3图6-4-4图6-4-5●直流参数在图6-4-1界面按“↑↓”键选择“直流参数”，按“”键进入图6-4-6界面；选择“基本参数”后按“”键进入图6-4-7界面。
参数修改的方法同“交流参数”修改方法。
图6-4-6图6-4-7在图6-4-6界面选择“分柜配置”后，按“”键进入图6-4-8～6-4-15界面。
参数修改的方法同“交流参数”修改方法。
图6-4-8图6-4-9图6-4-10图6-4-11图6-4-12图6-4-13图6-4-14图6-4-15●电池参数在图6-4-1界面按“↑↓”键选择“电池参数”，按“”键进入图6-4-16～图6-4-21界面。
参数修改的方法同“交流参数”修改方法。
图6-4-16图6-4-17图6-4-18图6-4-19图6-4-20图6-4-21●下电参数在图6-4-1界面按“↑↓”键选择“下电参数”，按“”键进入图6-4-22～图6-4-24界面。
参数修改的方法同“交流参数”修改方法。
图6-4-22图6-4-23图6-4-24●系统参数在图6-4-1界面按“↑↓”键选择“系统参数”，按“”键进入图6-4-25～图6-4-27界面。
其中电话号码和系统时间可以按位逐个修改，进行“清除告警记录”和“清除运行记录”操作时会弹出如图6-4-28界面，选择“确认”后弹出图6-4-29界面，还没有结束的告警记录不清除；进行“恢复缺省设置”操作时会弹出图6-4-30界面，选择确认后弹出图6-4-31界面。
参数修改的方法同“交流参数”修改方法。
图6-4-25图6-4-26图6-4-27图6-4-28图6-4-29图6-4-30图6-4-31●节能参数在图6-4-1界面按“↑↓”键选择“节能参数”，按“”键进入图6-4-32～图6-4-35界面。
节能参数是系统需要节能时设置的参数，根据模块最佳效率点和用户负载情况设置这些参数。
参数修改的方法同“交流参数”修改方法。
图6-4-32图6-4-33图6-4-34图6-4-35三．中兴通讯开关电源参数设置开关电源CSU监控模块设置监控单元的操作界面由LCD和按键组成，如图4-1所示。
按键说明如表4-1所示。
通过监控单元的操作界面，可在现场查看系统的实时运行数据、历史数据以及修改系统工作参数。
1.系统操作界面监控单元开机后，经过自检和初始化，LCD弹出主菜单界面，如图4-2所示。
四．中达电通开关电源参数设置开关电源监控参数设置开机时首页画面显示:V(电压):直流供电系统输出电压。
I(电流):供电系统总负载电流。
按“参数”键进入系统操作参数设置菜单。
系统操作参数设定:系统参数画面显示:利用按键A(上页)键，B(下页)键调整选项;C(选择)键设定资料，D(上层)键回上一层菜单设定充电状态现在是浮充浮充浮充均充设定上层利用按键A(浮充)键，B(均充)键设定状态值;C(设定)键设定资料，D(上层)键回上层其它查看资料浮均充电压设定设定浮充电压设定均充电压上页下页选择上层利用按键A(上页)键，B(下页)键设定参数值;C(选择设定)键设定资料D(上层)键回上层其它查看资料48V24V利用按键A(+)键，B(-)键设定参数值;C(设定)键设定资料，D(上层)键回上层其它查看资料48V24V利用按键A(+)键，B(-)键设定参数值;C(设定)键设定资料，D(上层)键回上层其它查看资料电池功能设定画面显示:利用按键A(上页)键，B(下页)键调整选项;C(选择)键设定资料，D(上层)键回上层其它查看资料电池容量设定画面显示:利用按键A(上页)键，B(下页)键调整选项;C(选择)键设定资料D(上层)键回上层其它查看资料电池最大容量是?600AH600AH+-设定上层利用按键A(+)键，B(-)键设定参数值;C(设定)键设定资料，D(上层)键回上层其它查看资料低压隔离跳脱画面显示:利用按键A(上页)键，B(下页)键调整选项;C(选择)键设定资料，D(上层)键回上层其它查看资料利用按键A(上页)键，B(下页)键调整选项;C(选择)利用按键A(自动)键，B(手动)键选择功能;C(设定)键设定资料，D(上层)键回上层其它查看资料利用按键A(上页)键，B(下页)键调整选项;C(选择)利用按键A(+)键，B(-)键设定参数值;C(设定)键设定资料，D(上层)键回上层其它查看资料五．珠江开关电源参数设置监控模块参数设置1.监控模块主界面2.监控主菜单显示3.电池参数设置控制模块有电池管理的功能，能根据电池电流和电压自动确定电池的状态，从而控制整流器电压，对电池进行维护。
在主菜单上按对应键进入电池菜单，显示如下：六．普天洲际开关电源参数设置洲际DK04C监控模块参数缺省菜单：1.30A48VFLC显示负载输出电流、系统电压，工作状态（浮充）、温度补偿启用2.显示负载输出电流、系统电压，工作状态（均充）、温度补偿启用3.5PRESSENTER5条告警，查看请按确认主菜单：正常工作静置时，按增加、减少键就可以进入°C 环境温度显示A 环境温度显示未启用交流电压1显示交流电压2显示交流电压3显示交流电流1显示交流电流2显示交流电流3显示交流频率显示°C环境温度告警设置值系统电压高告警设置值系统电压低告警设置值键盘锁定关（选用此项）键盘锁定开同时按监控上的增加、减少、确认健三秒钟以上可以解锁测试（监控、模块上的工作灯、告警灯，显示监控的版本号）关模块个数设置电池电流霍尔传感器量程#0000000 监控入口码19.20/12/200218:50 日期时间设置日/月/年20.MODEMOFF 调制解调器启用关21.ALARMREPORToff 故障回报关22.DAILYREPORToff 定时回报关23.DAILYTIME15:15 定时回报时间24.PH1 回报号码1设置25.PH2 回报号码2设置26.PH3 回报号码3设置27.AUDIOENABLEOFF 声音告警启用关28.EXPAN1NONE 单相交流测量关29.EXPAN2AC3-PH 三相交流测量开30.3PHACVHI275V 三相交流电压高告警设置值31.3PHACVLO150V 三相交流电压低告警设置值32.3PHACFHI55HZ 三相交流频率高告警设置值33.3PHACFLO45HZ 三相交流频率低告警设置值34.3PHACIFS100A 三相交流电流传感器量程电池菜单：按电池键，可以进入电池菜单，再按增加、减少键可进入各项1.BATT116A 1组电池显示电流2.BATT214A 2组电池显示电流3.BATTEMP24°C 电池温度显示4.BATTTALARM40°C 电池温度告警值5.QESTBat1500AH 电池1近似容量显示6.QESTBat2500AH 电池2近似容量显示7.BatRated500AH 电池额定容量设置(根据一组电池的实际容量设置)8.BTC(off)mv (0ff) 电池温度补偿设置9.BILIMVB<vdd50电池电压小于深放电电压时的限流值以一组电池容量的10％设定)10.vddlevel47v 电池深放电设置值11.BILIMVB<vfl50 电池电压小于浮充电压时的充电限流值（以一组电池容量的10％设定）12.sysfloat54v 系统浮充电压13.BILIMVB>vfl50 电池电压大于浮充电压时的充电限流值（以一组电池容量的10％设定）14.系统均充电压15.系统电压降16.Bdischal47v 电池放电告警值17.vstarteqoN 以电压方式启动均充开18.Eqtrip49v 电压启动均充阀值电压值19.QstarteqoFF 以电池容量方式启动均充关20.EqualDur12ur 均充时间（小时）21.EqualDur12wk 均充周期（星期）22.Manualstarteq 手动启动均充（不用设置）23.DischIDiff50A 两组电池不平衡电流告警值（以一组电池容量的10％设定）24.切除电池设定值25.切除电池设定值26.LVDSAuto 切除电池方式自动27.SensorAlarmoff 传感器告警设置关整流器菜单：按整理器键，可以进入菜单，再按增加、减少键可进入各项显示整流器1#电流/开启状态显示整流器2#电流/开启状态显示整流器3#电流/开启状态整流器的浮充电压整流器的均充电压整流器电压高告警值整流器电压低告警值整流器的限流值高压关断值高压复位整流模块关断整流器没响应四．中兴通信。
