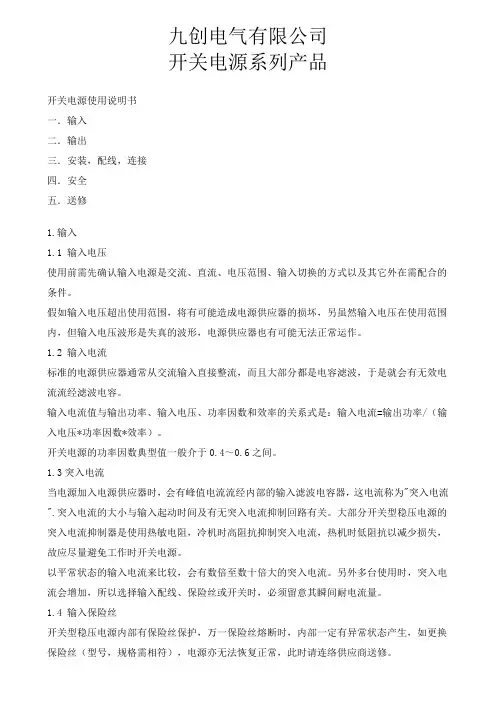

九创电气有限公司开关电源系列产品开关电源使用说明书一.输入二.输出三.安装,配线,连接四.安全五.送修1.输入1.1 输入电压使用前需先确认输入电源是交流、直流、电压范围、输入切换的方式以及其它外在需配合的条件。
假如输入电压超出使用范围,将有可能造成电源供应器的损坏,另虽然输入电压在使用范围内,但输入电压波形是失真的波形,电源供应器也有可能无法正常运作。
1.2 输入电流标准的电源供应器通常从交流输入直接整流,而且大部分都是电容滤波,于是就会有无效电流流经滤波电容。
输入电流值与输出功率、输入电压、功率因数和效率的关系式是:输入电流=输出功率/(输入电压*功率因数*效率)。
开关电源的功率因数典型值一般介于0.4~0.6之间。
1.3突入电流当电源加入电源供应器时,会有峰值电流流经内部的输入滤波电容器,这电流称为"突入电流".突入电流的大小与输入起动时间及有无突入电流抑制回路有关。
大部分开关型稳压电源的突入电流抑制器是使用热敏电阻,冷机时高阻抗抑制突入电流,热机时低阻抗以减少损失,故应尽量避免工作时开关电源。
以平常状态的输入电流来比较,会有数倍至数十倍大的突入电流。
另外多台使用时,突入电流会增加,所以选择输入配线、保险丝或开关时,必须留意其瞬间耐电流量。
1.4 输入保险丝开关型稳压电源内部有保险丝保护,万一保险丝熔断时,内部一定有异常状态产生,如更换保险丝(型号,规格需相符),电源亦无法恢复正常,此时请连络供应商送修。
2.输出2.1 最大输出功率最大输出功率值规定为输出电压*输出电流,当提升输出电压时,输出电流应降至最大输出电流值以下使用。
(多组输出时,某些输出可使用至输出电流范围的最大值,但总输出功率不得超出标示值)2.2 过电流(过负载)保护电源输出电流超出额定电流时,保护电路动作。
2.2.1 保护方式A.过负载时电流与电压依比例下降.B.过负载时电流保护一固定值,电压依比例下降.C.过负载时电流愈高,电压依比例愈低。

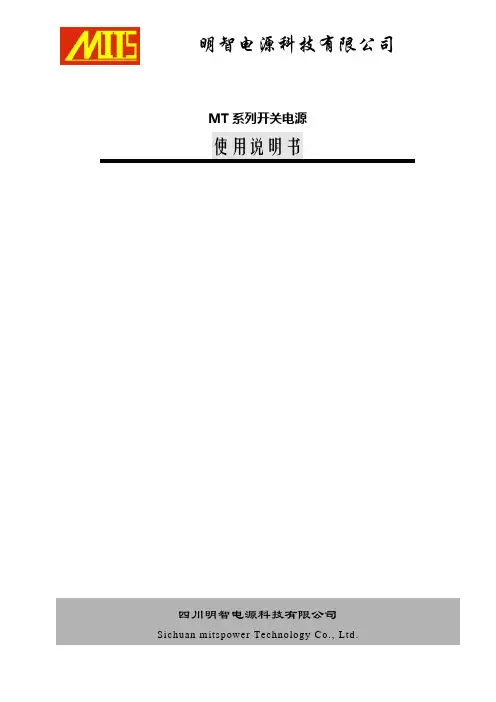

明智电源科技有限公司MT系列开关电源使用说明书四川明智电源科技有限公司Sichuan mitspower Technology Co., Ltd.尊敬的用户:欢迎您选用本公司生产的电源。
使用本电源之前,请详细阅读本说明书。
在对本电源性能和操作方法充分了解的情况下正确使用,以免造成不必要的损失。
请妥善保管本说明书,以供日后维护时参考,谢谢合作!注意事项1.机器搬运时请小心轻放,避免碰撞。
2.请依照安装说明使用。
3.请按操作说明指示步骤依序操作。
4.请保持机器之干净与清洁。
5.请勿将机器置于潮湿、闷热及阳光直射处。
6.请勿将电源置于有腐蚀性液体或气体、尘埃、导电纤维或金属细屑较多的场所。
7.请勿将机器置于严重振动或电磁干扰的场所。
8.避免长期倒置存放和运输,不得受强烈的撞击。
9.请勿擅自打开机盖,以免导致触电及机器损坏。
10. 如有异常现象,请参阅“异常处理”程序。
安全要求为防止触电,非本公司授权人员,严禁拆开机箱。
请勿自行在产品上使用或安装替代器件,或执行任何未经授权的修改。
本产品内部无操作人员可正常使用之部件,若需维修服务,请联系本公司专业人员。
安全标识请参考本手册中特定的警告或注意事项信息,以避免造成人体伤害或产品损坏:高压警告提示注意,用于有危险的情况。
提示注意,用于一般情况。
接地保护操作说明1.开箱及检查1.1 开箱注意事项1)拆卸过程中,禁止机箱倾斜超过45度;2)木箱包装的产品请使用扳手或羊角锤拆下木箱固定螺丝或铁钉。
1.2开箱检查:1)开箱时应按照装箱清单检查随机附件、资料是否齐全;2)检查产品型号规格是否与订购产品要求相符;3)检查产品外观是否有损伤,如有上述情况,请联系经销商或者我厂处理。
1.3通电前检查:经过储存与运输的充电机通电前应检查运输中的受损情况,如螺丝是否松动、外观有无异样、电源线、接线柱是否震脱以及是否受潮等,如有上述现象发生应及时妥善处理。
1.4前面板布局检查:电源开关、过热指示发光管、“过热”发光管亮表示电源处于暂时过热关机的保护状态,稍候待内部温度下降会自动恢复。
1、开关电源的功能组成:(1)开关管的驱动电路(UC3844及其外围电路)(2)反馈电路(TL431和光耦PC817)(3)反激式变压器设计2、设计目标●输入:DC 200~500V。
●电源输出:+24V、50mA 供电给继电器15V、450mA 运放、传感器加7805+8V、1A CPU/DSP、逻辑电路(作反馈)25V、150mA 六路驱动20V 50mA 3844供电(开关电源自启动电源) 共计11路输出3、各功能部分原理(1)驱动电路部分驱动芯片使用UC3844或UC3845,引脚功能如下:引脚1、2是运算放大器输入端。
此设计中,光耦的输出直接接UC3844的误差放大器的脚1,而反向输入端脚2直接接地。
输出电压反馈直接联接到脚1,而不是脚2,略过了UC3844的内部误差放大器,这使得电源的动态响应更快。
引脚3是限流保护引脚。
当引脚电压超过1V时,PWM输出立即被封锁。
此处设置变压器原边流不得超过1.5A(变压器峰值电流为1.6A),由R=U/I得,R187=0.7欧。
另外在引脚3加470pf电容滤波。
R4、C5构成低通滤波器,将采到的电流信号滤波后供给3脚,提供电流反馈。
引脚4振荡频率设定端。
开关管的工作频率为40KHz.由于UC3844内部有个分频器,所以驱动MOSFET功率开关管的方波频率为芯片内部振荡频率的一半,则引脚4应设置为80KHz(UC3844最大振荡频率可为1MHz),根据计算估计公式f=1.7/RC,取R=91K,C=150PF(频率不一定设的很准,可以改变电阻值测定)。
引脚5为模拟地,引脚8是基准电压5V输出端。
引脚7是电源供电端,需15-20V。
引脚6是PWM输出端。
经一个限流电阻(100欧/0.25W)限流后驱动功IGBT,为保护功率IGBT,在脚6并联一支15V的稳压二极管。
(2)自启动电路开关电源只有交流侧供电,必须能够实现自动启动。
本设计的自启动电路如下图框内所示,基本原理是:启动过程,供电电压310V通过RR3、RR4给C125充电,当电压值达到15伏,驱动芯片UC3844开始工作,开关管正常驱动,直到变压器输出侧34输出电压稳定在20伏,整个电路系统工作,电源实现了自启动。

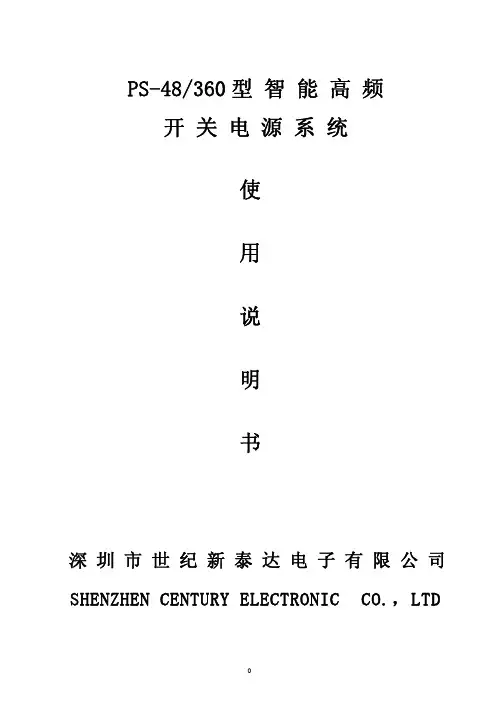

PS-48/360型 智 能 高 频开 关 电 源 系 统使用说明书深 圳 市 世 纪 新 泰 达 电 子 有 限 公 司 SHENZHEN CENTURY ELECTRONIC CO.,LTD新泰达电源目录第一章 概述 (2)一、介绍 (2)二、系统特点 (2)三、系统技术指标 (3)四、系统构成 (4)第二章 监控屏 (6)第三章 整流器 (9)一、整流器技术指标 (9)二、整流器使用说明 (11)第四章 交直流配电 (13)一、直流配电 (13)二、交流配电 (13)第五章 系统安装 (15)一、安装前检查 (15)二、搬运 (15)三、验货 (15)四、安装 (16)五、接线 (19)第六章 系统操作 (24)第七章 电池管理 (29)第八章 维护与检修 (32)一、维护 (32)二、故障处理 (32)三、整流器的更换 (34)四、监控屏的更换 (35)五、扩容 (35)第一章 概 述一、 介 绍PS-48/360智能型开关电源系统是根据信息产业部行业标准、结合国内供电状况和使用要求、采用新型进口元器件而设计生产的高新技术产品,配接电池组组成不间断直流供电系统,广泛用于电信、移动、水利、电力、铁路、计算中心等需要大功率直流通信电源的场所,尤其适用于移动通信基站和农村电话局。
PS-48/360系统采用模块化设计、组合式结构,它由整流器、监控屏、交直流配电、机柜组成,交直流配电已安装在同一机柜中,-48V系统容量为360A。
PS-48/360在向负载供电的同时,通过监控屏实现系统内部的自动测试、自动控制、自动诊断和告警,对并接的电池自动进行测量、维护及管理。
系统配备RS232或TCP/IP(RJ45)智能通讯接口,可以通过调制解调器、电话线、以太网或其他网络与远端的计算机相连,接受其查询、控制,向其通报系统工作状态,从而实现“三遥”功能,也可以与本地的计算机相连,实现本地的集中监控。
系统操作、参数设置、状态查询通过监控屏的显示和键盘完成,监控屏采用液晶汉字显示,简单明了,操作方便。

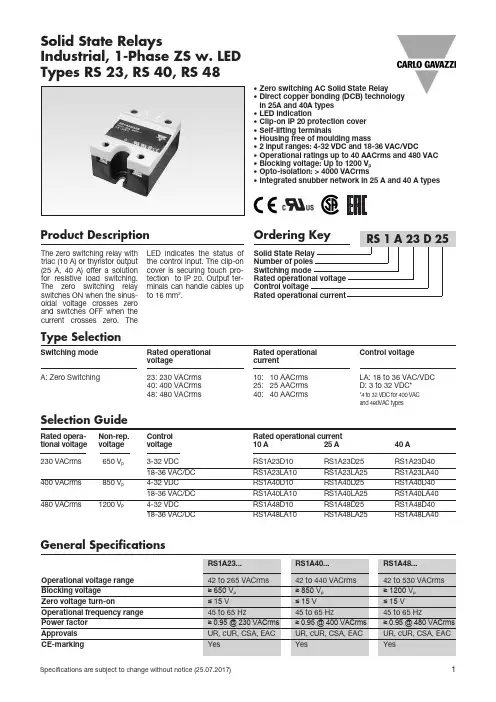

Rated opera- Non-rep. Control Rated op e r a t ion a l currenttional voltage voltagevoltage10 A 25 A40 A230 VACrms 650 V p 3-32 VDC RS1A23D10 RS1A23D25 RS1A23D4018-36 VAC/DC RS1A23LA10 RS1A23LA25 RS1A23LA40400 VACrms 850 V p 4-32 VDC RS1A40D10 RS1A40D25 RS1A40D4018-36 VAC/DC RS1A40LA10 RS1A40LA25 RS1A40LA40480 VACrms 1200 V p 4-32 VDC RS1A48D10 RS1A48D25 RS1A48D4018-36 VAC/DCRS1A48LA10 RS1A48LA25 RS1A48LA40• Zero switching AC Solid State Relay• Direct copper bonding (DCB) technology in 25A and 40A types • LED indication• Clip-on IP 20 protection cover • Self-lifting terminals• Housing free of moulding mass• 2 input ranges: 4-32 VDC and 18-36 VAC/VDC• Operational ratings up to 40 AACrms and 480 VAC • Blocking voltage: Up to 1200 V p • Opto-isolation: > 4000 VACrms• Integrated snubber network in 25 A and 40 A typesProduc t De s c rip t ionThe zero switching relay with triac (10 A) or thyristor output (25 A, 40 A) offer a solution for resistive load switching. The zero switching relay switches ON when the sinus-oidal voltage crosses zero and switches OFF when the current crosses zero. TheSolid State RelaysLED indicates the status of the control input. The clip-on cover is securing touch pro-tection to IP 20. Output ter-minals can handle cables up to 16 mm 2.Type SelectionSwitching modeRated operational Rated operational Control voltage voltage current A: Zero Switching 23: 230 VACrms 10: 10 AACrmsLA: 18 to 36 VAC/VDC 40: 400 VACrms 25: 25 AACrms D: 3 to 32 VDC*48: 480 VACrms40: 40 AACrms*4 to 32 VDC for 400 VACand 480VAC typesSelection GuideIndustrial, 1-Phase ZS w. LED Types RS 23, RS 40, RS 48General Spec if ic a tionsHousing SpecificationsOutput SpecificationsThermal SpecificationsInput SpecificationsIsolationHeatsink Dimensions (load current versus ambient temperature)RS (10)3.34 2.58 1.81 1.04 0.27 -4.25 3.37 2.49 1.61 0.73-5.41 4.38 3.36 2.33 1.31 0.286.92 5.70 4.49 3.27 2.06 0.848.967.49 6.02 4.55 3.08 1.6111.9 10.08.19 6.36 4.53 2.6916.2 13.9 11.59.10 6.72 4.3423.7 20.3 17.0 13.7 10.4 7.1238.6 33.4 28.3 23.1 17.9 12.7- - - - - 29.710.09.08.07.06.05.04.03.02.01.0Loadcurrent [A]Thermal resistance [K/W]T AAmbient temp. [°C]Powerdissipation [W]13.011.39.78.26.85.54.23.01.90.92030 4050 6070RS (25)Carlo Gavazzi Heatsink Thermal ...for power (see Accessories) resistance... dissipation No heatsink required --- N/A RHS 300 5.00 K/W > 0 W RHS 100 3.00 K/W > 25 W RHS 45C 2.70 K/W > 60 W RHS 45B 2.00 K/W > 60 W RHS 90A 1.35 K/W > 60 W RHS 45C plus fan 1.25 K/W > 0 W RHS 45B plus fan 1.20 K/W > 0 W RHS 112A 1.10 K/W > 100 W RHS 301 0.80 K/W > 70 W RHS 90A plus fan 0.45 K/W > 0 W RHS 112A plus fan 0.40 K/W > 0 W RHS 301 plus fan 0.25 K/W > 0 W Consult your distribution > 0.25 K/W N/A Infinite heatsink - No solution --- N/AHeatsink SelectionHeatsink Dimensions (cont.)RS (40)Powerdissipation [W]T AAmbient temp. [°C]25.022.520.017.515.012.510.07.55.02.5Thermal resistance [K/W]Loadcurrent [A]3.23 2.80 2.37 1.94 1.51 1.09 0.66 23 3.70 3.21 2.73 2.24 1.75 1.26 0.78 214.30 3.74 3.17 2.61 2.05 1.49 0.92 185.07 4.41 3.76 3.10 2.44 1.78 1.12 156.12 5.33 4.54 3.75 2.96 2.17 1.38 137.58 6.61 5.64 4.66 3.69 2.72 1.75 10 9.808.55 7.30 6.05 4.80 3.55 2.30 8 13.5 11.80 10.09 8.37 6.66 4.94 3.23 6-18.3 15.7 13.04 10.39 7.74 5.09 4- - - - - 16.2 10.7 2 20 30 40 50 60 70 80Powerdissipation [W]T AAmbient temp. [°C]403632282420161284Thermal resistance [K/W]Loadcurrent [A]1.73 1.49 1.25 1.01 0.77 0.52 0.28 412.00 1.73 1.45 1.18 0.90 0.63 0.35 36 2.35 2.03 1.71 1.39 1.08 0.76 0.44 31 2.80 2.43 2.05 1.68 1.30 0.93 0.55 273.41 2.96 2.51 2.05 1.60 1.15 0.70 224.26 3.71 3.15 2.59 2.03 1.47 0.92 185.56 4.84 4.12 3.40 2.68 1.96 1.24 147.74 6.74 5.75 4.76 3.77 2.78 1.78 1012.12 10.58 9.04 7.50 5.96 4.42 2.88 6 - - - 15.74 12.56 9.37 6.18 320 30 40 50 60 70 80DimensionsFunctional DiagramAC Control Voltage25The declaration in this section is prepared in compliance with People’s Republic of China Electronic Industry Standard SJ/T11364-2014: Marking for the Restricted Use of Hazardous Substances in Electronic and Electrical Products.Part NameToxic or Harardous Substances and Elements Lead (Pb)Mercury (Hg)Cadmium (Cd)Hexavalent Chromium (Cr(Vl))Polybrominated biphenyls (PBB)Polybrominated diphenyl ethers(PBDE)Power Unit AssemblyxOOOOOO: Indicates that said hazardous substance contained in homogeneous materials fot this part are below the limit require-ment of GB/T 26572.X: Indicates that said hazardous substance contained in one of the homogeneous materials used for this part is above the limit requirement of GB/T 26572.Environmental Information环境特性这份申明根据中华人民共和国电子工业标准SJ/T11364-2014:标注在电子电气产品中限定使用的有害物质零件名称有毒或有害物质与元素铅(Pb)汞(Hg)镉(Cd)六价铬(Cr(Vl))多溴化联苯(PBB)多溴联苯醚(PBDE)功率单元xOOOOOO:此零件所有材料中含有的该有害物低于GB/T 26572的限定。

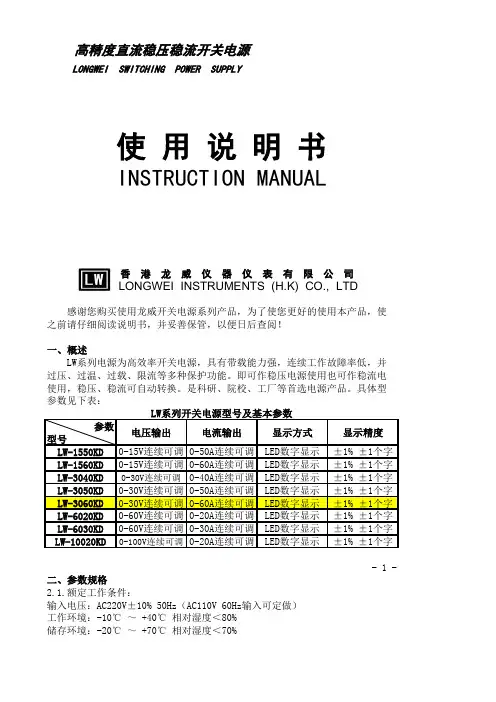

参数型号LW-1550KD 0-15V连续可调0-50A连续可调LED数字显示±1% ±1个字LW-1560KD 0-15V连续可调0-60A连续可调LED数字显示±1% ±1个字LW-3040KD0-30V连续可调0-40A连续可调LED数字显示±1% ±1个字LW-3050KD 0-30V连续可调0-50A连续可调LED数字显示±1% ±1个字LW-3060KD 0-30V连续可调0-60A连续可调LED数字显示±1% ±1个字LW-6020KD 0-60V连续可调0-20A连续可调LED数字显示±1% ±1个字LW-6030KD 0-60V连续可调0-30A连续可调LED数字显示±1% ±1个字LW-10020KD 0-100V连续可调0-20A连续可调LED数字显示±1% ±1个字- 1 -高精度直流稳压稳流开关电源使 用 说 明 书INSTRUCTION MANUAL2.1.额定工作条件:输入电压:AC220V±10% 50Hz(AC110V 60Hz输入可定做)工作环境:-10℃ ~ +40℃ 相对湿度<80%储存环境:-20℃ ~ +70℃ 相对湿度<70%LW系列电源为高效率开关电源,具有带载能力强,连续工作故障率低,并有过压、过温、过载、限流等多种保护功能。
即可作稳压电源使用也可作稳流电源使用,稳压、稳流可自动转换。
是科研、院校、工厂等首选电源产品。
具体型号参数见下表:二、参数规格电压输出电流输出显示方式显示精度 LONGWEI SWITCHING POWER SUPPLY香 港 龙 威 仪 器 仪 表 有 限 公 司LONGWEI INSTRUMENTS (H.K) CO., LTD感谢您购买使用龙威开关电源系列产品,为了使您更好的使用本产品,使用之前请仔细阅读说明书,并妥善保管,以便日后查阅!一、概述2.2.电源输出参数:电压稳定度:≤0.2%电流稳定度:≤0.5%负载稳定度:≤0.5%纹波及噪声:≤1%(有效值)三、面板控制3.1.前面板:(1)电流显示:用于显示当前电流值,单位:安培(A)。

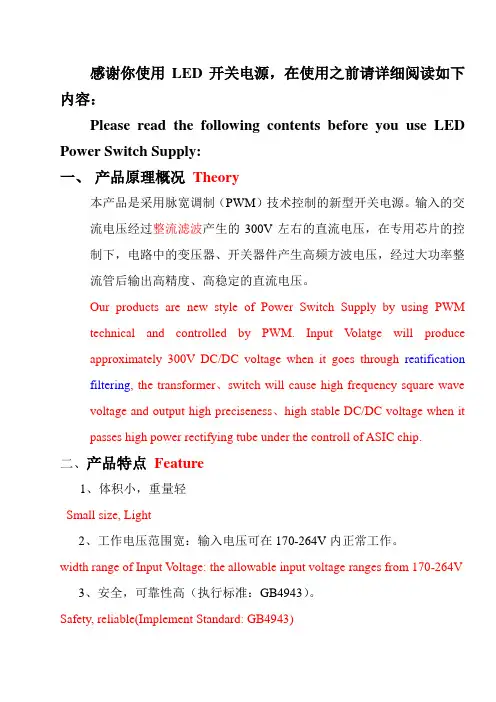

感谢你使用LED开关电源,在使用之前请详细阅读如下内容:Please read the following contents before you use LED Power Switch Supply:一、产品原理概况Theory本产品是采用脉宽调制(PWM)技术控制的新型开关电源。
输入的交流电压经过整流滤波产生的300V左右的直流电压,在专用芯片的控制下,电路中的变压器、开关器件产生高频方波电压,经过大功率整流管后输出高精度、高稳定的直流电压。
Our products are new style of Power Switch Supply by using PWM technical and controlled by PWM. Input V olatge will produce approximately 300V DC/DC voltage when it goes through reatification filtering, the transformer、switch will cause high frequency square wave voltage and output high preciseness、high stable DC/DC voltage when it passes high power rectifying tube under the controll of ASIC chip.二、产品特点Feature1、体积小,重量轻Small size, Light2、工作电压范围宽:输入电压可在170-264V内正常工作。
width range of Input V oltage: the allowable input voltage ranges from 170-264V3、安全,可靠性高(执行标准:GB4943)。
Safety, reliable(Implement Standard: GB4943)4、卓越的工作性能:大功率的开关电源有5-10秒的延时检测电路设计,能很好的杜绝电源通电瞬间输出不稳定的高电压,从而能防止负载不受高电压的冲击(特别是LED发光源,能最大限度的减少因工作电压突变所造成的光衰)。
开关电源说明书范文一、产品概述开关电源是一种将交流电转换为直流电的装置,广泛应用于各种电子设备中。
本产品为小型开关电源,具有体积小、效率高、稳定性好等特点,适用于家庭、办公室和工业领域等使用。
二、产品特点1.高效能:采用高效率的开关电源方案,能够将电能转换为有效功率,避免能量的浪费。
2.稳定性好:配备专业的电压稳定控制装置,能够保证输出电压的稳定性,避免因电压波动而对设备造成影响。
3.短路保护:当输出短路时,开关电源会自动断开输出,避免因短路而损坏设备。
4.过载保护:当负载超过额定功率时,开关电源会自动断开输出,避免因过载而损坏设备。
三、产品规格1.输入电压:AC100-240V,适用于全球范围内的电源标准。
2.输出电压:DC5V,具体输出电压可根据需要进行调整。
3.输出电流:最大输出电流为2A,具体输出电流可根据需要进行调整。
4.工作温度:0-40℃,在此温度范围内工作可保证电源的稳定性和耐久性。
5.外壳材料:采用阻燃塑料外壳,具有良好的防火性能。
四、使用方法1.将开关电源插头插入电源插座中,确保电源稳定。
2.连接需要供电的设备,将开关电源的输出端插入设备的电源接口。
3.打开开关电源,此时指示灯会亮起,表示电源开启。
4.使用过程中,如有短路或过载情况,开关电源会自动断开输出,此时应检查设备是否正常。
5.使用完毕后,应先关闭开关电源,再将插头拔出电源插座。
五、注意事项1.在使用过程中,应避免潮湿、高温和强烈的振动环境,以免影响开关电源的性能和寿命。
2.请勿将开关电源放置在易燃、易爆材料附近,以免发生火灾或爆炸事故。
4.请勿将开关电源接入超过额定电压的电源中,以免损坏开关电源和供电设备。
5.请勿将开关电源长时间处于高功率负载下工作,以免因过载而损坏设备。
六、包装清单1.开关电源主机x12.电源线x13.使用说明书x1七、售后服务1.本产品提供一年质保期,以自购买日起计算。
Power Supply智能高频开关电源系统说明书Power Supply智能高频开关电力操作电源系统用户说明书出版状态标准日期2002年7月第1版 2004年9月第2版BOM编号 31010132成都市雨田骏科技开展2004年版权所有,保存一切权利,内部交流使用。
在没有得到本公司书面许可时,任何单位和个人不得擅自摘抄、复制本书〔软件等〕的一局部或全部,不得以任何形式〔包括资料和出版物〕进行传播。
版权所有,侵权必究。
内容如有改动,不另行通知。
Copyright ©2004by Yutianjun Industry Co.,Ltd..All rights reserved.The information in this document is subject to change without notice. No part of this document may in any form or by any means (electronic,mechanical,micro-copying,photocopying,recording or otherwise) be reproduced,stored in a retrieval system or transmitted without prior written permission from Yutianjun Industry Co., Ltd.出版说明内容介绍欢送您使用雨田骏公司的产品。
本手册主要介绍电力操作电源系统自冷系列产品,包括系统原理篇和使用维护篇两大局部,较详细地描述了系统及组成局部的工作原理和使用维护方法,并列举了一些系统常见故障的处理方法,适合电力操作电源〔直流屏〕用户、电源维护工程师使用。
读者对象电力操作电源用户维护工程师本书的约定警告高压在高压存在的地方粘贴此标记。
保护性接地端在机柜底框架保护接地端上加此标记牌。
开关电源说明书开关电源说明书简介开关电源是一种使用开关器件工作的电源,通过快速开关和断开电源来将直流电压转换为所需的电压输出。
开关电源具有高效率、稳定性和可靠性的特点,被广泛应用于各种电子设备中。
本说明书将介绍开关电源的使用方法、工作原理和安全注意事项。
使用方法1. 输入电源连接:将输入电源的正极(标有“+”号)与开关电源的正极连接,将输入电源的负极(标有“-”号)与开关电源的负极连接。
2. 输出电源连接:将需要供电的设备的正极(标有“+”号)与开关电源的正极连接,将需要供电的设备的负极(标有“-”号)与开关电源的负极连接。
3. 输出电压调节:根据需要,以合适的工具(如螺丝刀)轻轻转动开关电源上的电压调节旋钮,调节输出电压至所需的数值。
请注意,不要超过开关电源的额定电压范围。
4. 开关操作:开关电源上通常有一个开关按钮,用于将电源开启或关闭。
按下按钮将开启电源,再次按下按钮将关闭电源。
工作原理开关电源的工作原理是通过开关电路中的开关器件(通常是晶体管或MOSFET)的快速开关和断开,实现对输入电源的分时控制,从而将直流电压转换为所需的电压输出。
1. 输入电流滤波:输入电流经过输入开关后,首先经过一个滤波电感,将交流信号转换为直流信号。
2. 直流电压变换:将滤波后的直流电压送入高频变压器,通过变压器的变压比将直流电压调整到需要的输出电压。
3. 开关控制:通过控制开关电源输出电压的开关器件的开关状态和开关频率来实现对输出电压的稳定控制。
4. 输出电流调节:通过输出电路中的电流检测元件(如电流感应电阻或电流互感器)监测输出电流,并通过负反馈控制电路调节开关器件的工作状态,实现对输出电流的精确控制。
安全注意事项为了确保您在使用开关电源时的安全与可靠性,请务必遵守以下注意事项:1. 输入电源的额定电压必须与开关电源的额定电压相匹配,不得超过或低于额定电压范围。
2. 开关电源应使用在通风良好的环境中,避免灰尘、油污等杂物进入开关电源内部,造成故障或短路。
品牌:力源输入电压:AC220V±10% 频率:50HZ外形尺寸:350*150*125mm保护功能:A、输入过载断路保护B、输出过压保护C、输出过流保护D、输出短路保护E、输出功率保护F、整机过热保护整机过热保护阈值80~850C绝缘电阻≥20M输入对机壳耐压≥AC1500V输入对输出耐压≥AC1500V输出对机壳耐压≥AC500V平均无故障时间≥50000H环境条件工作温度(-20~50)OC;贮存温度:(-40~70)0C;相对湿度90%(40±20C);大气压力:(70——106)KPA;整机重:5.2KG左右电压电流双显上升时间:满负载时为50ms(典型值)保持时间:满负载时为20ms(典型值)储存环境:-40℃~+85℃,10%~95%RH冷却方式:风扇冷却安全标准:根据GB4943, UL60950-1,EN60950-1设计EMC标准:根据GB9254, EN55022 CLASS A设计产品说明1、输入:交流单相110V±20%, 220V±20%50Hz±10%或交流三相380V±20%,50Hz±10%(按用户要求)2、输出方式:直流稳压稳流。
3、稳压源效应:≤0.3%额定值(仅由于输入源电压从额定值到+10%变化时引起输出电压变化率)4、稳压时漂:≤0.1%额定值(仅由于电源连续工作时间大于8小时时引起的输出电压变化率)5、稳压温漂:≤0.1%额定值/℃(仅由于在电源使用环境温度范围内,由环境温度变化引起的输出电压变化率)6、稳压负载效应:≤0.1%额定值(仅由于输出电流从零至额定值变化时引起的输出电压变化率)7、稳流源效应:≤0.3%额定值(仅由于输入源电压从额定值到+10%变化时引起输出电流变化率)8、稳流时漂:≤0.1%额定值(仅由于电源连续工作时间大于8小时时引起的输出电流变化率)9、稳流温漂:≤0.5%额定值/℃(仅由于在电源使用环境温度范围内,由环境温度变化引起的输出电流变化率)10、稳流负载效应:≤0.1%额定值(仅由于输出电压从零至额定值变化时引起的输出电流变化率)11、纹波电压(r.m.s):≤1%额定值+10mV(额定输出功率状态时测量)12、输出电压调节范围:0-额定电压值可调13、输出电流调节范围:0-额定电流值可调14、输出电压设定:多圈电位器15、输出电流设定:多圈电位器16、保护方式:过压、过流、缺相自动切断输出。

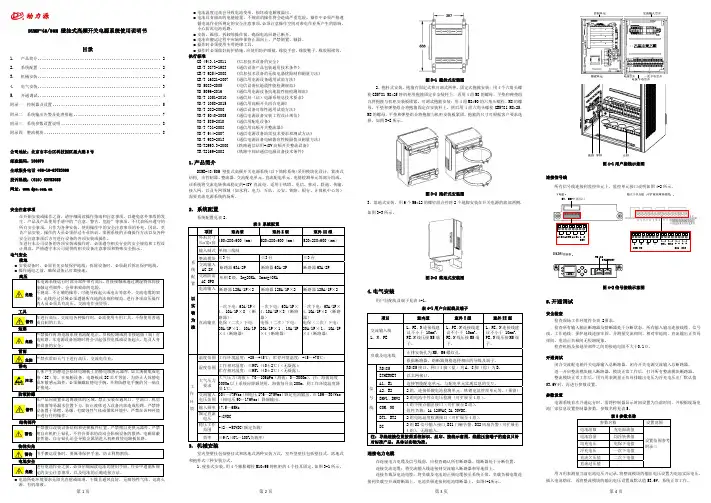

产品概述GZDW微机自控高频开关电源直流系统广泛应用于发电厂、变电站,作为直流操作机构、继电保护、自动装置、控制信号母线等使用的分合闸操作电源、控制保护信号电源、通信以及事故照明电源等。
正常使用条件●海拔不超过2000m;●周围空气温度不低于-10℃,不高于+45℃,在设备停用期间,周围空气温度允许为-25℃至+50℃;●周围空气的最大相对湿度不超过98%(相当于周围空气温度为25℃时);●安装地基无振动和冲击,垂直倾度不超过5%;●运行地点无导电或爆炸性尘埃,没有腐蚀金属和破坏绝缘的气体或蒸汽;●周围空气温度变化率不超过5℃/h,相对温度变化率不超过5%/h;●交流输入电压波形为正弦波,电压幅值的持续波动范围不超过额定值20%;●交流输入频率波动范围不超过5%;●室内使用,且通风良好。
型号命名电池G-镉镍蓄电池流电压种类Q-铅酸蓄电池M-免维护蓄电池C-充电柜K-馈电柜Y-充电馈电一体柜柜体含义D-电池柜J-交流配电柜产品原理本设备由充电馈电柜(一体柜)和蓄电池柜或充电柜、馈电柜及蓄电池柜等组成。
本说明书以目前通常使用的铅酸免维护蓄电池为例,使用其他种类蓄电池时,参数设置、使用方法有细微差异,请参考相应蓄电池使用说明书或咨询厂家。
工作原理●充电浮充电装置采用多个高频开关电源模块并联组成,N+1备份,即在用N个模块满足电池的充电电流(0.1C10)加上经常负荷电流(合闸电流除外)下,选用N+1个模块即可。
如对200AH直流系统:充电电流(0.1×200AH)+ 经常负荷电流(约5A)= 25A选用TEP-M10/220模块4台即可。
●系统可以选用任何接线型式,其典型接线方式见《GZDW微机自控高频开关电源直流系统典型设计》(泰坦公司)。
●系统输出特性:系统输出特性见图1。
1.均衡充电状态为从图1中A点开始充电,A-B之间的区域为恒流充电区域;2.当蓄电池电压上升至均衡充电电压值B点后设备进入恒压充电工作方式,B-C段为恒定电压区域,均衡充电在给定的时间内结束。
开关电源使用说明书参考
开关电源使用说明书参考
一、选用开关电源时注意以下几点:
1. 根据使用方法或设备预留空间选择适合的产品类型及外形尺寸。
如直焊式、桌面式、整机式和基板式等。
2. 依据输入电压和各路输出电压、电流查找相应规格。
3. 输出各路电压之间是否共地。
4. 多路输出时,根据各路负载特性(阴性、容性、感性)和功率变化范围,确定主回路电压。
一般以输出电流大,电压精度高的为主回路。
5. 明确纹波噪声、电压稳定度、负载稳定度等其它指标。
6. 根据实际使用环境的温度、湿度、振动等要求;选择性价比合理的产品级别。
7. 本说明书中的型号规格如不能满足您的要求,请您提出较为详细的技术要求以便满足您的实际需要。
二、产品使用时注意以下事项:
1. 使用产品前,必须先读产品介绍和使用说明,看清接线标记,确认输入电压
与产品提供值相符。
接线标记图含义如下:
L:火线 N:零线
2. 对功率较大的’电源其输出端有多个结线端子组成,且接线端子的内部是相通的(相当于一路电源),应均匀接入负载。
3. 接线时,请切断输入电源。
4. 为保证使用的安全性和减小干扰,请确保接地端可靠接地。
(接地线径大于AWG18#)。
5. 大部分电源机壳为散热片安装时尽可能加大机壳与机箱接触面积以利散热,延长电源寿命。
6. 检查安装螺丝电源板器件有无接触,测量外壳与输入、输出的绝缘电阻,以免触电。
7. 在安装完毕通电之前,请再次检查各接线端子上的连线,确认输入和输出、交流和直流、单相和多相、正极和负极、电压值和电流值等正确无误方可使用。
杜绝接反、接错现象的发生。
8. 用电流表测量的电流值是平均电流值,用户最好用示波器加一个精密电阻(选好瓦数)测一下峰值电流,所测峰值电流最好不要超载。
9. 多路输出的电源分主、辅输出,主输出特性优于辅输出,一般情况输出电流大的为主输出。
为保证负载调整率和输出动态指标,一般要求每路至少带10%负载,若只用辅路不用主路,主路需加假负载(500mA以上)
10. 电源的输出功率主要取决于原端的功率器件,为了满足客户的要求,厂家给各组功率留有一些余量。
例如:50W开关电源,5V 5A ±12V 1A。
当用户在±12V 减小时,5V电流可相应增加,输出最大电流达10A,总功率未超过50W时,则不影响电源的稳定性。
如有不祥之处,可向本公司技术人员咨询,以达到最佳效果。
11. 电源产品一旦出现故障,应以最快捷的方式告知本公司,并说明电源损坏的现象,便于本公司查找原因。
公司将视情况不同,予以维修或更换。
12. 电源的频繁开关将会影响其寿命。
13. 环境与电源的使用关系图
14. 请不要打开外壳或分解产品(电源封条不要动),否则可能会引起触电或损坏产品。
给本公司对故障原因的分析判断工作造成困难,使双方蒙受损失。
